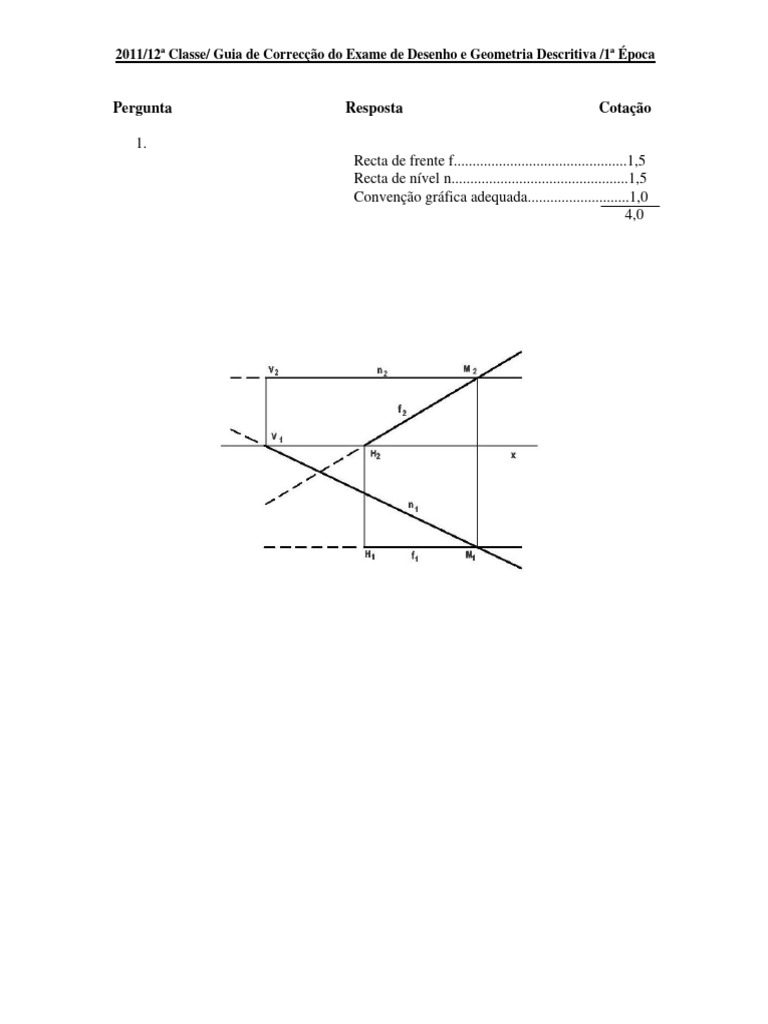

2011/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva /1ª Época

Pergunta Resposta Cotação

1.
Recta de frente f..............................................1,5
Recta de nível n...............................................1,5
Convenção gráfica adequada...........................1,0
4,0
2011/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

2.
Projecção vertical da pirâmide........................1,5
Projecção horizontal da pirâmide....................1,5
Convenção gráfica adequada ..........................1,0
4,0
2011/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

3.
Projecção vertical do cilindro..... .....................1,0
Projecção horizontal do cilindro.......................1,0
Projecções secção ............................................2,5
Convenção gráfica adequada............................1,0
5,5
2011/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

4.
Projecção vertical do paralelepípedo ............ .1.0
Projecção horizontal do paralelepípedo...........1,0
Sombra projectada............................................1,5
Sombra própria.................................................2.0
Convenção gráfica adequada............................1.0
6,5
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2011
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
Desenho e Geometria Descritiva 1ª Época Escola: __________________________
12ª Classe/2011 120 Minutos Província: _____________________
Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta prova contém 4 questões, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. É dada uma recta de frente f de 3cm de afastamento, cuja projecção vertical faz um
ângulo de 300 com o eixo x (a.d). O traço horizontal da recta de frente f tem abcissa nula.
Represente uma recta de nível n, de 2cm de cota concorrente com a recta f. O traço
vertical da recta de nível n tem -3cm de abcissa.
(4,0)

Vire a folha
 2011/12ª Classe/Exame de Desenho e G. D /1ª Época

2. Represente pelas suas projecções uma pirâmide quadrangular regular de base de perfil,
situada no IQ, sabendo que:
A base da pirâmide é o quadrado [ABCD], o seu vértice A tem a cota nula e 3cm de
afastamento e o vértice B tem afastamento nulo e cota igual a 3cm;
A altura da pirâmide mede 6cm;
O vértice da pirâmide situa-se à direita da base.
(4,0)
 2011/12ª Classe/Exame de Desenho e G. D/ 1ª Época

3. Determine as projecções da secção produzida por um plano de nível, num cilindro de revolução,
existente no IQ, sabendo que:
A base de menor cota do cilindro está assente num plano de topo que faz um ângulo de 450 com o
plano horizontal de projecção (a.e). O centro dessa base é o ponto O de 4cm de cota pertencente ao
β13.
O raio das bases mede 3cm e a altura do cilindro mede 7cm.
O plano secante tem 8cm de cota.
(5,5)
 2011/12ª Classe/Exame de Desenho e G. D/ 1ª Época

4. Determine as sombras própria e projectada de um paralelepípedo rectângulo, existente no IQ,

sabendo que: A face [ABCD] do paralelepípedo existe num plano de frente de 1,5cm de
afastamento ;
A aresta [AB] mede 7cm de comprimento, faz um ângulo de 300 com o plano horizontal de
projecção (a.d) e o vértice A tem cota nula.
A aresta [AD] mede 5cm de comprimento. (6,5)
As arestas perpendiculares à face [ABCD] medem 4cm de comprimento.

FIM
 2011/12ª Classe/Exame de Desenho e Geometria Descritiva/ 2ª Época
_______________________________________________________________________

Pergunta Resposta Cotação

1.
Projecções da recta a..................................1,5
Projecções da recta b ........... .....................1.5
Convenção gráfica .....................................1.0
Total 4,0
 2011/12ª Classe/Exame de Desenho e Geometria Descritiva/ 2ª Época
_______________________________________________________________________

Pergunta Resposta Cotação

2.
Projecção vertical do prisma ............................1.0
Projecção horizontal do prisma.........................1.0
Convenção gráfica adequada............................1,0
Total 3,0
 2011/12ª Classe/Exame de Desenho e Geometria Descritiva/ 2ª Época

________________________________________________________________________

Pergunta Resposta Cotação

3.
Projecção vertical do prisma ........................1.0
Projecção horizontal do prisma......................1.0
Projecções da recta de frente.........................1.0
Determinação da intersecção.........................2.5
Convenção gráfica adequada.........................1,0
Total 6.5
 2011/12ª Classe/Exame de Desenho e Geometria Descritiva/ 2ª Época

________________________________________________________________________

Pergunta Resposta Cotação

4.
Projecções do cubo ........................................2.0
Determinação da sombra projectada..............2,0
Determinação da sombra própria...................1.5
Convenção gráfica adequada.........................1,0
Total 6,5
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2011
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
Desenho/ Geometria Descritiva 2ª Época Escola: __________________________
12ª Classe/2011 120 Minutos Província: _____________________
Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta prova contém 4 questões, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação

1. É dada uma recta de nível a que passa pelo ponto P(-1; 2; 3 ). A projecção horizontal da
recta a faz um ângulo de 300 com o eixo x (a.e). Pelo ponto M(-4; 1,5; 4,5) faça passar
uma recta b paralela à recta de nível a.
(4,0)

Vire a folha
 2011/12ª Classe/Exame de Desenho e G. D/ 2ª Época

2. Represente pelas suas projecções um prisma quadrangular oblíquo, de bases de nível, situado no
IQ, sabendo que:
A base de menor cota do prisma é o quadrado [ABCD] situado num plano de nível com 2cm de cota;
O lado [AB] mede 5cm de comprimento, faz um ângulo de 300 com φ0 (a.d) e o vértice A tem 2cm
de afastamento;
As arestas laterais do prisma são segmentos de frente que fazem ângulos de 600 com o plano
horizontal de projecção (a.d);
A altura do prisma é igual a 5cm. (3,0)
 2011/12ª Classe/Exame de Desenho e G. D/ 2ª Época

3. Determine os pontos X e Y de entrada e saída de uma recta oblíqua s, num prisma hexagonal
oblíquo, situado no IQ, sabendo que:
Uma das bases do prisma é o hexágono [ABCDEF] situado num plano de nível de 1cm de cota,
cujo centro é o ponto O( 4; 1);
O hexágono está inscrito numa circunferência de raio 3cm. O vértice A tem 3cm de afastamento e
está situado à direita do ponto O. A altura do prisma é igual a 6cm;
A recta oblíqua s contém o ponto P( 3; 1,5), cuja linha de chamada esta situada 1,5cm à esquerda
da linha de chamada do vértice A do prisma e as suas projecções vertical e horizontal fazem
ângulos respectivamente iguais a 600 e 450 com o eixo x (a.e).
(6,5)
 2011/12ª Classe/Exame de Desenho e G. D/ 2ª Época

4. Determine as sombras própria e projectada de um cubo, existente no IQ, sabendo que:

A face [ABCD], de maior afastamento, existe num plano de frente de 8cm de afastamento;
A aresta [AB] mede 5,5cm de comprimento, faz um ângulo de 300 com PHP (a.d) e o extremo A
tem cota igual a 3cm.

(6,5)

FIM
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2012
Conselho Nacional de Exames Certificação e Equivalências Nome: _________________________________
__________________________________
Desenho e Geometria Descritiva 1ª Época Escola: __________________________
12ª Classe/2012 120 Minutos Província: _____________________
Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta prova contém quatro questões, resolva cada uma delas, cuidando dos critérios técnicos de
traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.
Cotação
1. Represente através de duas rectas concorrentes f e s o plano ij.
A recta f é de frente, passa pelo ponto A(2;3;1) e faz um ângulo de 450 com o plano horizontal de
projecção (a.e).
A recta s é passante, contém o ponto P do eixo x (LT) de -3cm de abscissa e intersecta a recta f no
ponto Q de 3cm de cota.
(3,0)

Vire a folha
 2012/12ª Classe/Exame de Desenho e G. D/ 1ª Época

2. Represente um cubo [ABCDEFGH] situado no primeiro diedro (IQ), de acordo com os dados
abaixo apresentados.
A base [EFGH] está contida no plano horizontal de projecção;
O vértice E tem 2cm de abcissa e 2cm de afastamento e o vértice H tem -2cm de abcissa e
afastamento nulo.
(4,0)
 2012/12ª Classe/Exame de Desenho e Geometria Descritiva/ 1ª Época

3. Determine as projecções dos pontos x e y de intersecção de uma recta oblíqua r com um prisma
triangular regular situado no primeiro diedro (IQ), de acordo com os dados abaixo apresentados
A base do prisma é um triângulo equilátero assente num plano de frente, os pontos A(0; 1; 4) e
B(-5; 1; 2) definem o lado [AB] da base;
A altura do prisma mede 5cm;
O traço frontal da recta r tem 1cm de cota e a sua linha de chamada coincide com a linha de
chamada do ponto A;
As projecções horizontal e frontal da recta r fazem com eixo x (LT) ângulos de 450 (a.e).
(6,5)
 2012/12ª Classe/Exame de Desenho e Geometria Descritiva /1ª Época

4. Determine as sombras própria e projectada de um cone oblíquo situado no primeiro diedro (IQ) de
acordo com os dados abaixo apresentados.
A base do cone é de nível, mede 4cm de raio e tem como centro o ponto O(0; 5; 6);
O vértice V do cone tem -2cm de abcissa, 5cm de afastamento e 1cm de cota.
(6,5)

FIM
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2012
Conselho Nacional de Exames Certificação e Equivalências Nome: _________________________________
__________________________________
Desenho e Geometria Descritiva 2ª Época Escola: __________________________
12ª Classe/2012 120 Minutos Província: _____________________
Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta prova contém quatro (4) questões, resolva cada uma delas, cuidando dos critérios técnicos
de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.
Cotação
1. Represente através de duas rectas concorrentes n e f o plano ȕ.
A recta f é de frente, passa pelo ponto P(-3,5; 2; 4)e faz um ângulo de 45 0 com o plano horizontal de
projecção de abertura para a esquerda.
A recta n é de nível e passa pelo ponto A ( 1; 0,5; 2).
(3,0)

Vire a folha
 2012/12ª Classe/Exame de Desenho e G. D/ 2ª Época

2. Represente as projecções de um cone oblíquo situado no primeiro diedro ! IQ" de acordo com os
dados abaixo apresentados.
A base do cone é de nivel, mede 3cm de raio e o seu centro é o ponto O(3  3,5 5);
O vértice do cone pertence ao eixo x (LT), tem -2cm de abcissa.
(4,0)
 2012/12ª Classe/Exame de Desenho e G. D/ 2ª Época

3. Determine os pontos x e y de intersecção de uma recta oblíqua r e um cilindro oblíquo situado no

primeiro diedro (IQ), de acordo com os dados abaixo apresentados.
As bases do cilindro estão situadas em planos de nível e a base de menor cota tem como centro, o
ponto O(3; 3,5; 1), o raio das bases mede 3cm;
As projecções horizontal e frontal (vertical) do eixo do cilindro fazem com o eixo x (LT) ângulos
iguais à 450 ! a.e" . A altura do cilindro é igual à 4cm;
O traço horizontal da recta r tem -3cm de abcissa e 2cm de afastamento;
As projecções horizontal e frontal (vertical) da recta r fazem com o eixo x (LT) ângulos
respectivamente iguais à 45 0 e 300 ( a.d). (6,5)
 2012/12ª Classe/Exame de Desenho e G. D/ 2ª Época

4. Determine as sombras própria e projetada de uma pirâmide pentagonal regular situada no primeiro
diedro (IQ), de acordo com os dados abaixo apresentados.
A base da pirâmide é o pentágono regular de nível, cujo centro é o ponto O(2,5; 5; 7);
O ponto A, com 2,5cm de abcissa e 1,5cm de afastamento, é um dos vértices da base;
O vértice da pirâmide é o ponto V(2,5; 5; 1).
(6,5)

FIM
 2012/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

1.

Projecções da recta f...................................................1,0

Projecções da recta s! . .............................................1,0
Convenção gráfica adequada......................................1,0
3,0

~
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

2.
Projecção vertical do cubo......................................1,5
Projecção horizontal do cubo..................................1,5
Convenção gráfica adequada ...................................1,0
4,0
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva / 1ª Época

Pergunta Resposta Cotação

3.
Projecção vertical do prisma.....................................1,0
Projecção horizontal do prisma................................ 1,0
Projecções da recta r ................................................1,0
Determinação da intersecção...................................2,5
Convenção gráfica adequada....................................1,0
6,5
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 1ª Época

Pergunta Resposta Cotação

4.
Projecção vertical do cone ............ ! ! .............1,0
Projecção horizontal do cone! ......! ! ! ! ! ! ..1,0
Determinação da sombra própria...............................1,5
Determinação da sombra projectada..........................2,0
Convenção gráfica adequada.....................................1,0
6,5
 2012/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

1.
Projecções da recta f ..................................................1,0
Projecções da recta n..................................................1,0
Convenção gráfica adequada......................................1,0
3,0
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

2.
Projecção vertical do cone......................................1,5
Projecção horizontal do cone..................................1,5
Convenção gráfica adequada ...................................1,0
4,0
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva / 2ª Época

Pergunta Resposta Cotação

3.
Projecção vertical do cilindro....................................1,0
Projecção horizontal do cilindro............................... 1,0
Projecções da recta de nível.......................................1,0
Determinação da intersecção.....................................2,5
Convenção gráfica adequada.....................................1,0
6,5
 2012/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

4.
Projecção vertical da pirâmide............ ! ! .............1,0
Projecção horizontal da pirâmide! ! ! ! ! ! ! ..1,0
Determinação da sombra própria...............................1,5
Determinação da sombra projectada..........................2,0
Convenção gráfica adequada.....................................1,0
6,5
Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2013
Conselho Nacional de Exames Certificação e Equivalências Nome: _________________________________
__________________________________
ESG/ 2013 1ª Época Escola: __________________________
12ª Classe 120 Minutos Província: _____________________
Exame de Desenho e Geometria Descritiva Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta exame contém quatro (4) questões, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. Represente pelas suas projecções as rectas n de nível e f de frente pertencentes a um plano
oblíquo definido pelos seus traços.
Os traços horizontal e frontal do plano oblíquo fazem ângulos de 450 (a.d);
A recta de nível n tem 4cm de cota;
A recta de frente f tem 1,5cm de afastamento. (3,0)

Vire a folha
1/ 4
 2013/12ª Classe/Exame de Desenho e G. D/ 1ª Época

2. Desenhe as projecções de uma pirâmide pentagonal oblíqua, situada no ID, sabendo que:
A base da pirâmide é o pentágono regular [ABCDE], que está contido num plano de nível com
5,5cm de cota;
O centro da circunferência circunscrita à base é o ponto O com 3,5cm de afastamento e abcissa nula;
Um dos vértices da base é o ponto A, com afastamento nulo;
O ponto V(5; 5; 1) é o vértice da pirâmide.
(4,0)

2/ 4
 2013/12ª Classe/Exame de Desenho e Geometria Descritiva/1ª Época

3. Determine os pontos X e Y de intersecção de uma recta de nível n com um prisma triangular oblíquo,
situado no ID, de acordo com os seguintes dados:
A base do prisma é o triângulo equilátero [ABC] situado num plano de frente de 2cm de afastamento;
A circunferência circunscrita ao triângulo mede 3,5cm de raio e o seu centro tem 4cm de cota;
O ponto A tem 2cm de cota e a sua linha de chamada situa-se à esquerda da linha de chamada do
centro da base [ABC];
As projecções horizontal e frontal das arestas laterais do prisma fazem ângulos iguais à 45º (a.e );
A altura prisma é igual à 3,5cm
O traço frontal da recta de nível é o ponto F(0; 5) cuja linha de chamada coincide com o vértice do
prima situado mais à esquerda;
A projecção horizontal da recta de nível faz um ângulo de 45º, com o eixo X, (a.d).
(6,5)

3/ 4
 2013/12ª Classe/Exame de Desenho e Geometria Descritiva/1ª Época

4. Determine as sombras própria e projectada de um prisma quadrangular regular situado no ID, de

acordo com os dados abaixo apresentados:
A base [ABCD] do prisma está assente num plano de nível de 1cm de cota;
Os pontos A e B definem o lado da base. A(-4,5; 1; 1) B(0; 2,5; 1);
A altura do prisma mede 5cm.

(6,5)

FIM
4/ 4
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2014
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
ESG/2014 1ª Época Escola: __________________________
12ª Classe 120 Minutos Província: _____________________
Exame de Desenho e Geometria Descritiva Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Este exame contém (4) perguntas, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação

1. Represente as projecções de duas rectas concorrentes f e n.

A recta n tem 2,5cm de cota, o seu traço frontal tem abcissa nula e a sua projecção
horizontal faz um ângulo de 30º com o eixo x (a.e);
A recta f de frente tem 3cm de afastamento, o seu traço horizontal tem -7cm de abcissa.

(4,0)

1/4
 2014/12ª Classe/Exame de Desenho e G. D/ 1ª Época

2. Desenhe as projecções de uma pirâmide triangular regular recta, situada no ID, sabendo que:
a base da pirâmide está contida num plano de frente com 6cm de afastamento;
- o centro da base é o ponto O de 4cm de cota;
- o raio da circunferência construtiva da base mede 3,5cm;
- a aresta da base situada à direita do centro da base é vertical;
- o vértice da pirâmide tem afastamento nulo.
(3,0)

2/4
 2014/12ª Classe/Exame de Desenho e G. D/ 1ª Época

3. Represente as projecções dos pontos x e y comuns a uma recta de frente, e um cone de revolução
situado no ID, sabendo que:
- a base do cone é uma circunferência pertencente ao PHP com 3cm de raio;
- o ponto da circunferência de base mais próxima do PFP tem 1cm de afastamento;
- a altura do cone mede 5cm
- a recta de frente faz 45º(a.d) com PHP, o seu traço horizontal tem 5cm de afastamento e situa-se
2,5cm à esquerda do centro de base.
(6,5)

1.

3/4
 2014/12ª Classe/Exame de Desenho e G. D/ 1ª Época

1. 4. Determine as sombras própria e projectada de um prisma triangular oblíquo, sabendo que:

- a base do prisma é o triângulo equilátero [ABC], inscrito numa circunferência de 3cm de raio cujo
o centro é o ponto O(3,5;1) ;
- o ponto B do triângulo tem 1,5cm de afastamento está situado à direita do centro da base;
- as arestas laterais do sólido são de frente, fazendo 70º (a.e) com PHP e a base superior situa-se
num plano de nível de 7cm de cota.
(6,5)

FIM
4/4
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2013
Conselho Nacional de Exames Certificação e Equivalências Nome: _________________________________
__________________________________
ESG/2013 2ª Época Escola: __________________________
12ª Classe 120 Minutos Província: _____________________
Exame de Desenho e Geometria Descritiva Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta exame contém quatro (4) questões, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. Marque um ponto A pertencente a um plano oblíquo definido pelos seus traços.
Os traços horizontal e frontal do plano oblíquo fazem ângulos respectivamente iguais à
30º e 45º (a.d.);
O ponto A tem 2,5cm de afastamento e 4cm de cota.
(3,0)

Vire a folha
1/4
 2013/12ª Classe/Exame de Desenho e G. D/ 2ª Época

2. Desenhe as projecções de um cilindro oblíquo situado no ID, de acordo com os dados abaixo
apresentados:
Uma das bases do cilindro está assente num plano de frente de 1cm de afastamento, mede 3cm de
raio e o seu centro O tem 3cm de cota;
O eixo do cilindro é um segmento de nível, que faz um ângulo igual à 450 com o plano frontal de
projecção (a.d);
A altura do cilindro é igual à 4,5cm.

(4,0)

2/4
 2013/12ª Classe/Exame de Desenho e Geometria Descritiva/ 2ª Época

3. Determine os pontos X e Y de intersecção de um cone de revolução, situado no ID, com uma recta
de frente f, de acordo com os seguintes dados:
A base do cone mede 3,5cm de raio, está assente num plano de nível de 7,5cm cota e o seu centro
tem 5cm de afastamento;
O vértice do cone tem 1cm de cota e abcissa nula;
A recta de frente contém os pontos P(5; 6; 1,5) e Q(-4,5; 6; 9).

(6,5)

3/4
 2013/12ª Classe/Exame de Desenho e Geometria Descritiva /2ª Época

4. Determine as sombras própria e projectada de um prisma pentagonal regular situado no ID, de

acordo com os dados abaixo apresentados:
A base do prisma é o pentágono [ABCDE] assente no plano frontal de projecção;
A circunferência circunscrita à base do prisma mede 3,5cm de raio e o seu centro tem 5cm de cota;
O ponto A do pentágono tem 8cm de cota e a sua linha de chamada esta situada à direita da linha
de chamada do centro da base;
A altura do prisma é igual à 5cm. (6,5)

FIM
4/4
 Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2014
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
ESG/2014 2ª Época Escola: __________________________
12ª Classe 120 Minutos Província: _____________________
Exame de Desenho e Geometria Descritiva Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Este exame contém quatro (4) perguntas, resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. Desenhe um plano definido por duas rectas m e n, concorrentes no ponto Q de β13, de
acordo com os seguintes dados:
- a recta n é de nível, tem 3cm de cota e faz um ângulo de 60º com PFP (a.d);
- a recta m é oblíqua, a sua projecção horizontal é perpendicular a projecção horizontal da
recta n;
- o traço frontal da recta m tem 1cm de cota.

(4,0)

1/4
 2014/12ª Classe/Exame de Desenho e G. D/ 2ª Época

2. Represente pelas suas projecções um prisma hexagonal regular, situado no ID de acordo com os
seguintes dados:
- o prisma está assente pela base [ABCDEF] num plano horizontal com 1,5 de cota;
- o vértice A da base [ABCDEF] pertecente ao β13 está contido numa diagonal que mede 7cm e faz
um ângulo de 45º com PFP (a.d);
- a altura do prisma mede 6cm.
(3,0)

2/4
 2014/12ª Classe/Exame de Desenho e G. D/ 2ª Época

3. Determine os pontos X e Y de entrada e saída de uma recta de nível, numa pirâmide quadrangular
oblíqua, situada no IQ, sabendo que:
- a base da pirâmide é o quadrado [ABCD] assente num plano de nível de 1,5cm de cota;
- o lado AB mede 5cm, faz um ângulo de 45º (a.d) com PFP e o ponto A tem 1cm de afastamento;
- o vértice da pirâmide é o ponto V(3; 7) cuja linha de chamada situa-se a 3cm a esquerda da linha de
chamada do ponto A.
- a recta de nível tem 3cm de cota, a sua projecção horizontal faz um ângulo de 45º com o eixo x (a.e)
- a linha de chamada do traço frontal da recta de nível situa-se 4cm à direita da linha de chamada do
vértice A.
(6,5)

3/4
 2014/12ª Classe/Exame de Desenho e G. D/ 2ª Época

4. Determine as sombras própria e projectada de um cone oblíquo, existente no ID, sabendo que:
- a base do cone está assente num plano de nível;
- a circunferência da base mede 3cm de raio o seu centro é o ponto O(0; 4; 1) e o vértice do cone é
o ponto V(2; 2,5; 6).

(6,5)

FIM

4/4
 Abuso Sexual nas escolas Por uma escola livre do SIDA
Não dá para aceitar

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2014
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
ESG/2014 Extraordinário Escola: __________________________
12ª Classe 120 Minutos Província: _____________________
Exame de Desenho e Geometria Descritiva Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Este exame contém quatro (4) perguntas. Resolva cada uma delas, cuidando dos critérios técnicos de traçado.
Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. É dada uma recta oblíqua r, que passa pelos pontos A (0; 3; 1) e B (3; 0,5; 3).
Represente uma recta de frente de 2cm de afastamento concorrente com a recta r,
sabendo que o traço horizontal da recta de frente tem 5cm de abcissa.
(4,0)

1 /4
 2014/12ª Classe/Exame Extraordinário de Desenho e G. D

2. Represente pelas suas projecções uma pirâmide hexagonal regular, situada no IQ, sabendo que:
A base [ABCDEF] é de nível, está inscrita numa circunferência de 4cm de raio, cujo centro é
o ponto O(4,5; 7 );
O vértice A da base da pirâmide tem 8,5cm de afastamento;
O vértice V da pirâmide tem cota nula.
(3,0)

2 /4
 2014/12ª Classe/Exame Extraordinário de Desenho e G. D

3. Determine os pontos X e Y de entrada e saída de uma recta oblíqua s, num prisma triangular
situado no IQ, sabendo que:
A base do prisma é o triângulo equilátero [ABC] situado num plano de nível de 2cm de cota. Os
pontos A e B têm as seguintes coordenadas: A(0; 5; 2), B(3,5; 1,5; 2). As arestas laterais do
prisma são segmentos de frente que fazem ângulos de 60º com o plano horizontal de projecção
(a.d) e a altura do prisma é igual a 6cm.
A recta oblíqua s passa pelo ponto P(6; 1; 3), a sua projecção vertical faz um ângulo de 30º com
o eixo x (a.e) e a projecção horizontal é perpendicular à projecção vertical.
(6.5)

3 /4
 2014/12ª Classe/Exame Extraordinário de Desenho e G. D

4. Determine as sombras própria e projectada de um cone de revolução, existente no IQ, sabendo

que:
A base do cone existe num plano de frente de 1,5cm de afastamento, tem 3,5cm de raio, e o seu
centro é o ponto O( 1,5; 3,5);
A altura do cone mede 7cm.

(6,5)

FIM
4 /4
Abuso Sexual nas Escolas
Não dá para aceitar Por uma escola livre do SIDA

República de Moçambique Profs. Vigilantes: (1º)__________ (2º)____________

Ministério da Educação Disciplina:_______________ Data: ____ /___2013
Conselho Nacional de Exames, Certificação e Equivalências Nome: _________________________________
__________________________________
Desenho e Geometria Descritiva Exame Extraordinário Escola: __________________________
12ª Classe/2013 120 Minutos Província: _____________________
Nº de Pauta:_________________

Profs. Correctores: Nota:_________ Valores

1º ________________ ____________________
2º ________________ (Por extenso)
(Assin. legível) (Espaço reservado) (Espaço reservado)

Esta prova contém quatro (4) questões, resolva cada uma delas, cuidando dos critérios técnicos de
traçado. Na margem direita está indicada, entre parênteses, a cotação de cada pergunta em valores.

Cotação
1. Represente pelas suas projecções as rectas s e t, concorrentes no ponto A(0; 2,5; 3).
A recta s contém o ponto M(3,5; -1,5; 6) e a recta t contém o ponto N(-2; 1; 5). (5,0)
Determine ainda, os traços frontais e horizontais das rectas s e t.

Vire a folha
 2013/12ª Classe/Exame Extraordinário de Desenho e G.D

2. Desenhe as projecções de um prisma quadrangular regular situado no ID, de acordo com os dados
abaixo apresentados.
- A base do prisma é o quadrado[ ABCD] assente num plano de frente;
- Os pontos A( 0; 1; 1,5) e C (2; 1; 6) definem uma das diagonais da base [ABCD];
- O prisma tem 5cm de altura. (4,0)
 2013/12ª Classe/Exame Extraordinário de Desenho e G.D

3. Determine as projecções da secção produzida por um plano de nível num cone de revolução
situado no ID, de acordo com os dados abaixo apresentados.
- A base do cone mede 3cm de raio e existe num plano de frente de 6cm de afastamento;
- O centro da base do cone é o ponto O de cota igual a 4cm;
- O vértice do cone é o ponto V de afastamento nulo;
- O plano secante tem cota igual a 5cm. (5,0)
 2013/12ª Classe/Exame Extraordinário de Desenho e G.D

4. Determine as sombras própria e projectada de um prisma hexagonal regular situado no ID, de acordo
com os dados abaixo apresentados.
A base de menor cota do prisma é o hexágono [ABCDEF] assente no plano horizontal de projecção;
Os pontos A(0; 1; 0) e B(2,5; 3; 0) definem a aresta [ AB] da base do prisma;
A altura do prisma é igual a 5cm.
(6,0)

FIM
 2013/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

1.

Projecções da recta de nível........................................1,0

Projecções da recta de frente......................................1,0
Convenção gráfica adequada......................................1,0
3,0
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

2.
Projecção vertical da pirâmide ...............................1,5
Projecção horizontal da pirâmide............................1,5
Convenção gráfica adequada ...................................1,0
4,0
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva /1ª Época

Pergunta Resposta Cotação

3.
Projecção vertical do prisma ........................................1,0
Projecção horizontal do prisma ................................... 1,0
Projecções da recta n ....................................................1,0
Determinação da intersecção........................................2,5
Convenção gráfica adequada........................................1,0
6,5
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

4.
Projecção vertical do prisma......................................1,0
Projecção horizontal do prisma..................................1,0
Determinação da sombra própria...............................1,5
Determinação da sombra projectada..........................2,0
Convenção gráfica adequada.....................................1,0
6,5
 2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

1.

Projecções da recta n de nível.................................................1,5

Projecções da recta f de frente ................................................1,5
Convenção gráfica adequada ..................................................1,0
Total 4,0
2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

2.
Projecção frontal da pirâmide..............................................1,0
Projecção horizontal da pirâmide........................................1,0
Convenção gráfica adequada .............................................1,0
Total 3,0
2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

3.
Projecção frontal do cone ..................................................1,0
Projecção horizontal do cone .............................................1,0
Projecções da recta .............................................................1,0
Determinação da intersecção...............................................2,5
Convenção gráfica adequada..............................................1,0
Total 6,5
2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/1ª Época

Pergunta Resposta Cotação

4.
Projecção frontal do prisma...............................................1,0
Projecção horizontal do prisma.........................................1,0
Determinação da sombra projectada.................................2,0
Determinação da sombra própria......................................1,5
Convenção gráfica adequada............................................1,0
Total 6,5
 2013/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/2ª Época

Pergunta Resposta Cotação

1.

Projecções da recta do plano......................................1,0

Projecções do ponto A................................................1,0
Convenção gráfica adequada......................................1,0
3,0
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

2.
Projecção vertical do cilindro..................................1,5
Projecção horizontal do cilindro..............................1,5
Convenção gráfica adequada ...................................1,0
4,0
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva / 2ª Época

Pergunta Resposta Cotação

3.
Projecção vertical do cone …...................................1,0
Projecção horizontal do cone................................... 1,0
Projecções da recta f ................................................1,0
Determinação da intersecção...................................2,5
Convenção gráfica adequada....................................1,0
6,5
 2013/12ª Classe/ Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

4.
Projecção vertical do prisma ............ ……................1,0
Projecção horizontal do prisma......…………….…...1,0
Determinação da sombra própria...............................1,5
Determinação da sombra projectada..........................2,0
Convenção gráfica adequada.....................................1,0
6,5
 2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

1.

Projecções da rectas n ............................................................1,5

Projecções da rectas m............................................................1,5
Convenção gráfica adequada .................................................1,0
Total 4,0
 2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

2.
Projecção frontal do prisma...............................................1,0
Projecção horizontal do prisma ........................................1,0
Convenção gráfica adequada ............................................1,0
3,0
 2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

3.
Projecção frontal da pirâmide.............................................1,0
Projecção horizontal da pirâmide........................................1,0
Projecções da recta .............................................................1,0
Determinação da intersecção...............................................2,5
Convenção gráfica adequada...............................................1,0
6,5

1
 2014/12ª Classe/Guia de Correcção do Exame de Desenho e Geometria Descritiva/ 2ª Época

Pergunta Resposta Cotação

4.
Projecção frontal do cone ................................................1,0
Projecção horizontal do cone............................................1,0
Determinação da sombra projectada.................................2,0
Determinação da sombra própria.......................................1,5
Convenção gráfica adequada.............................................1,0
6,5
2013/12ª Classe/Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

1.
Projecções da recta s...................................................1,0
Projecções da recta t…................................................1,0
Traços da recta s..........................................................1,0
Traços da recta t...........................................................1,0
Convenção gráfica adequada.......................................1,0
5,0
 2013/12ª Classe/ Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

2.
Projecção vertical do prisma....................................1,5
Projecção horizontal do prisma................................1,5
Convenção gráfica adequada ……...........................1,0
4,0
 2013/12ª Classe/ Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

3.
Projecção vertical do cone...................................1,0
Projecção horizontal do cone.............................. 1,0
Determinação da secção ......................................2,0
Convenção gráfica ...............................................1,0
5,0
 2013/12ª Classe/ Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

4.
Projecção vertical do prisma ....................................1,0
Projecção horizontal do prisma ................................1,0
Determinação da sombra própria ..............................1.5
Determinação da sombra projectada..........................1,5
Convenção gráfica adequada.....................................1,0
6,0
2014/12ª Classe/Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

1.

Projecções da recta r ...............................................................1,5

Projecções da recta de frente ..................................................1,5
Convenção gráfica adequada ..................................................1,0
Total 4,0
2014/12ª Classe/Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

2.
Projecção vertical da pirâmide.........................................1,0
Projecção horizontal da pirâmide.....................................1,0
Convenção gráfica adequada ..........................................1,0
Total 3,0
2014/12ª Classe/Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

3.
Projecção vertical do prisma .............................................1,0
Projecção horizontal do prisma..........................................1,0
Projecções da recta ............................................................1,0
Determinação da intersecção............................................. 2,5
Convenção gráfica adequada..............................................1,0
Total 6,5
2014/12ª Classe/Guia de Correcção do Exame Extraordinário de Desenho e Geometria Descritiva

Pergunta Resposta Cotação

4.
Projecção vertical do cone ...............................................1,0
Projecção horizontal do cone............................................1,0
Determinação da sombra projectada.................................2,0
Determinação da sombra própria......................................1,5
Convenção gráfica adequada............................................1,0
Total 6,5
