ScribdTranslationsEXAME DE SISTEMAS ELÉTRICOS 5-II-97
_____________________________________________

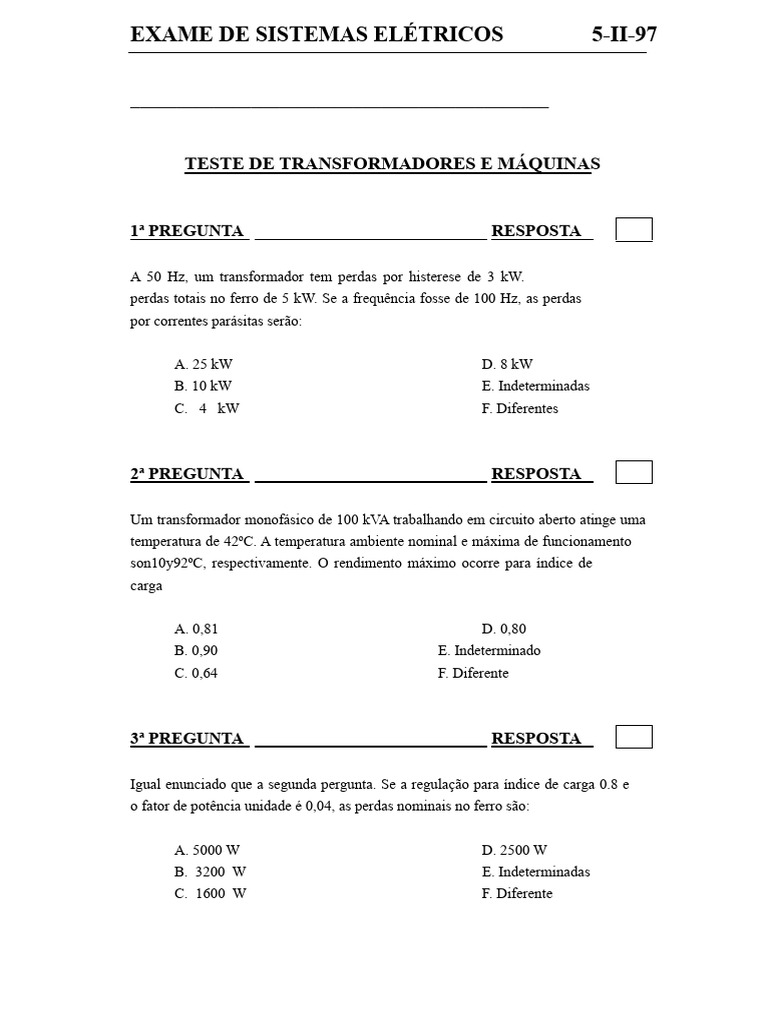

TESTE DE TRANSFORMADORES E MÁQUINAS
1ª PREGUNTA RESPOSTA
A 50 Hz, um transformador tem perdas por histerese de 3 kW.
perdas totais no ferro de 5 kW. Se a frequência fosse de 100 Hz, as perdas
por correntes parásitas serão:
A. 25 kW D. 8 kW
B. 10 kW E. Indeterminadas
C. 4 kW F. Diferentes
2ª PREGUNTA RESPOSTA
Um transformador monofásico de 100 kVA trabalhando em circuito aberto atinge uma
temperatura de 42ºC. A temperatura ambiente nominal e máxima de funcionamento
son10y92ºC, respectivamente. O rendimento máximo ocorre para índice de
carga
A. 0,81 D. 0,80
B. 0,90 E. Indeterminado
C. 0,64 F. Diferente
3ª PREGUNTA RESPOSTA
Igual enunciado que a segunda pergunta. Se a regulação para índice de carga 0.8 e
o fator de potência unidade é 0,04, as perdas nominais no ferro são:
A. 5000 W D. 2500 W
B. 3200 W E. Indeterminadas
C. 1600 W F. Diferente
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
4ª PERGUNTA RESPOSTA
Um transformador monofásico ideal de n=5 é alimentado a partir do 1ariocom uma
correntei1(t)=1+2e-300t+3sen600t. A correntei2(t)que se obtém no 2árioserá
igual a:
A. 15sen600t D. 10e-1500t+15sen3000t
B. 15sen3000t E. 5+10e-300t+15sen600t
C. 10e-300t+15sen600t F. Diferente
5ª PREGUNTA RESPOSTA
Se o transformador anterior for conectado como autotransformador com polaridades
aditivas e se alimenta o 1ariocom a mesma corrente, a corrente obtida no 2ário
será agora:
A. 18sen600t D. 12e-1800t+18sen3600t
B. 18sen3600t E. 1+12e-300t+18sen600t
C. 12e-300t+18sen600t F. Diferente
6ª PREGUNTA RESPOSTA
As correntes induzidas no rotor de um motor de indução de 6 polos e 60 Hz
têm uma frequência de 1,8 Hz. O rotor está girando a uma velocidade de:
A. 1200 rpm D. 600 rpm
B. 1236 rpm E. 582 rpm
C. 1164 rpm F. 1182 rpm
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
TEORIA 1
Relacione as potências elétricas que entram em jogo em uma máquina elétrica, tanto
no caso estático como no dinâmico. Indique quais são as perdas que se
produzem em seu funcionamento e como são representados nos circuitos elétricos
equivalentes.
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
TEORIA 2
Comente extremamente as vantagens e desvantagens de um autotransformador em comparação
aos transformadores convencionais.
TEORIA 3
Descreva o funcionamento e a constituição interna de um interruptor
magnetotérmico. De que fenômenos elétricos protege o sistema?
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
TEORIA 4
Explicar resumidamente a maneira de calcular a seção dos condutores ativos
necessários para uma instalação elétrica. Que simplificações são realizadas?
TEORIA 5
Explique como poderia regular a velocidade de uma máquina assíncrona de rotor
devanado.
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
TEORIA 6
Quando ocorre uma ponta de carga -por exemplo, uma partida de máquinas-, o que
acontece em uma instalação elétrica. Enumere os problemas que isso pode causar.
fenômeno e indiquerazonadamente as soluções úteis que você poderia oferecer.
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
_____________________________________________
PROBLEMA 1
Um transformador monofásico de 22/1,1 kV pode transmitir sem aquecimentos uma
potência de 121 kVA funcionando nas seguintes condições nominais:
fN=50 Hz θ aN20°C θ fN80°C
Para calcular seus parâmetros, são realizados os seguintes ensaios:
Tensão Corrente
Ensaio θ f Primário
C.A.20ºC 40 Hz 22000 V 1150 V 0,55 A 0A 1600 W
C.C. 20ºC 50 Hz 985 V 0V 5,76 A 110 A 2937 W
Além disso, sabe-se que o transformador em vazio e alimentado com tensão e frequência
nominales alcança uma temperatura em regime permanente de 43,9ºC.
Responda às seguintes perguntas:
1ª Calcule, a frequência nominal e a temperatura máxima de funcionamento, o
valor da resistência e reatância equivalentes em 2ariocondutância de
perdas e susceptância magnetizante referidas ao 2ario, quedas de tensão por
resistência e reatância (p.u.), tensão de curto-circuito (p.u.) e perdas
nominais no cobre e no ferro.
2ª Constante de refrigeración do transformador.
3ª Calcule a corrente e a tensão em uma carga de 110 kVA, 1100 V cos
=0.6, sabendo que a temperatura das bobinas é de 73ºC.
NOTA: A impedância da carga é invariável.
4º OPCIONAL. Comente razonadamente o que ocorrerá se, alimentando a essa
carga, a temperatura ambiente sobe até 30ºC. Além disso, indique como
resolveria o problema que se apresenta.
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
PROBLEMA 2 NOTA: Não considere variações de temperatura
Se dispõe de três transformadores monofásicos de 1270 VA e 220/127 V.2º=133
V) que têm perdas nominais no cobre de 38.1 W e tensão de curto-circuito de
11 V.
Responda às seguintes perguntas:
1ª Desenhe as conexões que devem ser feitas no primário e no secundário para
formar um banco trifásico de 380/127 V. Calcule a relação de transformação
e o índice horário do banco trifásico.
2ª Calcule, em tanto por um, a tensão de curta-circuito e as quedas de tensão
por resistência e reatância do banco trifásico.
Por outro lado, também está disponível um transformador trifásico de 7620 VA Yzy
380/127 V(V2o=132 V) cujas conexões internas são as da figura:
1 1’
2 N N’ 2'
3 3’
Quando este transformador fornece energia plena com carga cosϕ = 0.6, a tensão
no ensino secundário é de 122,5 Vy o rendimento de 89%. As perdas nominais em
o ferro é de 222,2 W.
Se pede:
3ª Calcule, em tanto por um, a tensão de curto-circuito e as quedas de tensão
por resistência e reatância do transformador trifásico.
4ª Calcule a relação de transformação e o índice horário do transformador.
5ª Indique a possibilidade de conexão em paralelo do banco e do transformador e
realize um esquema da conexão. Calcule a distribuição aproximada
potências quando banco e transformador alimentam em paralelo a uma carga de
impedância invariante de 10 kVA, 127 V cosseno φ = 0,8.
6ª OPCIONAL. Indique como calcularia a tensão na carga da seção
anterior utilizando o fator de regulação.
EXAME DE SISTEMAS ELÉTRICOS 5-II-97
PROBLEMA 3
Um motor de indução trifásico de 380 V e 50 Hz tem os enrolamentos do estator
conectados entriánguloy sua velocidade nominal de giro é de 1470 rpm.
Os parâmetros do circuito equivalente em Ω/fase referidos ao estator são os
seguinte:
Reatância do estator 0,620 Reactância de magnetização 32.8
Reactância do rotor 0.285 Resistência do rotor 0,134
Além disso, a resistência medida em DCentre entre dois terminais do estator é 0,322 Ω.
Também se sabe que as perdas por atrito e ventilação são de 1,5% do
potência nominal de saída.
Responda às seguintes perguntas:
1ª Número de polos da máquina, velocidade do campo magnético em relação ao
rotor e frequência das correntes induzidas no rotor.
2ª Resistência equivalente por fase do estator referida ao estator. Impedância
equivalente da máquina visto a partir da entrada. Fator de potência.
3ª Corrente no estator.
4ª Corrente no rotor (use o equivalente de Thevenin).
5ª Potência de entreferro e rendimento.
6ª Representar aproximadamente (com 3 pontos) a curva par-velocidade (rpm).
