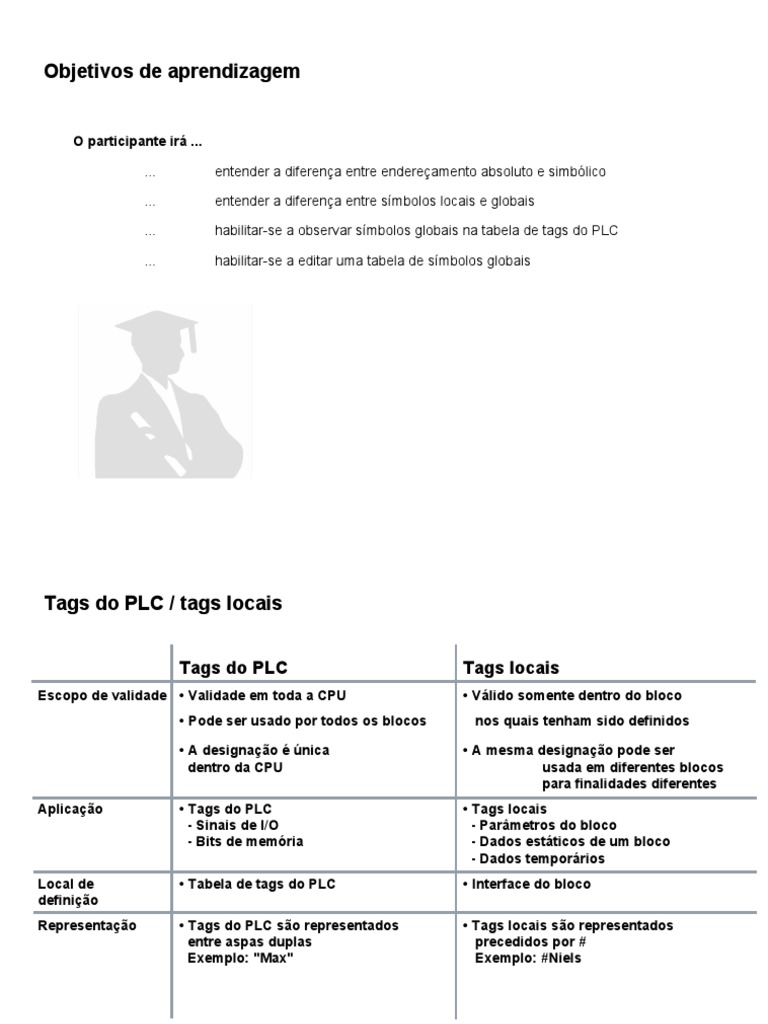

Objetivos de aprendizagem
O participante irá ...
... entender a diferença entre endereçamento absoluto e simbólico
... entender a diferença entre símbolos locais e globais
... habilitar-se a observar símbolos globais na tabela de tags do PLC
... habilitar-se a editar uma tabela de símbolos globais
Tags do PLC / tags locais
Tags do PLC Tags locais
Escopo de validade • Validade em toda a CPU • Válido somente dentro do bloco
• Pode ser usado por todos os blocos nos quais tenham sido definidos
• A designação é única • A mesma designação pode ser
dentro da CPU usada em diferentes blocos
para finalidades diferentes
Aplicação • Tags do PLC • Tags locais
- Sinais de I/O - Parâmetros do bloco
- Bits de memória - Dados estáticos de um bloco
- Dados temporários
Local de • Tabela de tags do PLC • Interface do bloco
definição
Representação • Tags do PLC são representados • Tags locais são representados
entre aspas duplas precedidos por #
Exemplo: "Max" Exemplo: #Niels
Uso do tag como operando
Criar tags de PLC com funções de grupos
+
Encontrar / substituir os tags do PLC
Ordenar os tags do PLC
Com o mouse clique na primeira linha da coluna "Name", a tabela será
ordenada de acordo com os nomes.
Monitorar os tags do PLC
Monitorar tudo
liga / desliga
Tags do PLC: Áreas de memória retentiva
Tags do PLC: Propriedades gerais
Tags do PLC: Falha
Este endereço já está sendo usado por outro tag
O endereço inserido não corresponde ao tipo
de dado do tag
Se um nome já existe na tabela, um complemento "_1"
será automaticamente acrescido.
Editor de blocos: Mostrar/esconder simbólicos
Editor de blocos: Seleção de símbolos
A seleção dos símbolos
disponíveis é
inteligentemente limitada
após cada letra ser
digitada aos
correspondentes
símbolos da tabela de
tags do PLC e tags locais
Editor de blocos:
Renomear tags individuais
As alterações tornam-se efetivas
imediatamente em todo o programa.
Editor de blocos:
Trocar os fios de um tag individual
As alterações tornam-se efetivas
imediatamente em todo o programa.
Exercício 5-1: Copiar os tags do PLC para o modelo da
esteira da biblioteca global
rque e arraste
Ma
Exercício 5-2:
Complete os tags do PLC para o modelo da esteira
"K_Conv_RIGHT" (Q 8.5) "Bay1" "Bay2" "Bay3" "LB" "Horn"
"K_Conv_LEFT" (Q 8.6) (I 8.5) (I 8.6) (I 8.7) (I8.0) (Q 8.7)
"T_Bay1" "T_Bay2" "T_Bay3" "T_Bay-LB"
(I 8.1) (I 8.2) (I 8.3) (I 8.4)
"L_Bay1" "L_Bay2" "L_Bay3" "L_Bay-LB"
(Q 8.1) (Q 8.2) (Q 8.3) (Q 8.4)
