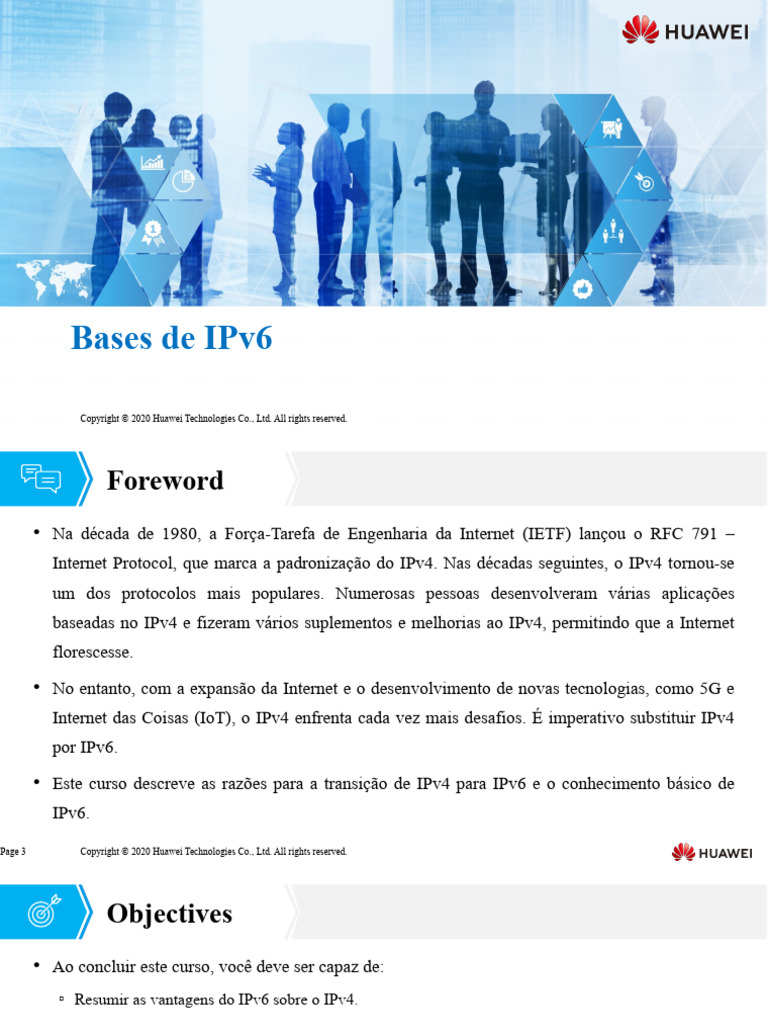

19 IPv6 Basics

Bases de IPv6
Page 2 Copyright © 2020 Huawei Technologies Co., Ltd. All rights reserved.
Foreword
 Na década de 1980, a Força-Tarefa de Engenharia da Internet (IETF) lançou o RFC 791 –
Internet Protocol, que marca a padronização do IPv4. Nas décadas seguintes, o IPv4 tornou-se
um dos protocolos mais populares. Numerosas pessoas desenvolveram várias aplicações
baseadas no IPv4 e fizeram vários suplementos e melhorias ao IPv4, permitindo que a Internet
florescesse.
 No entanto, com a expansão da Internet e o desenvolvimento de novas tecnologias, como 5G e
Internet das Coisas (IoT), o IPv4 enfrenta cada vez mais desafios. É imperativo substituir IPv4
por IPv6.
 Este curso descreve as razões para a transição de IPv4 para IPv6 e o conhecimento básico de
IPv6.
Objectives
 Ao concluir este curso, você deve ser capaz de:
▫ Resumir as vantagens do IPv6 sobre o IPv4.
▫ Descrever os conceitos básicos do IPv6.
▫ Descrever os formatos e funções dos cabeçalhos de pacotes IPv6.
▫ Descrever o formato de endereço IPv6 e os tipos de endereço.
▫ Descrever o método e o procedimento básico para configurar endereços IPv6.
▫ Configurar endereços IPv6 e rotas estáticas IPv6.
Contents
1. Visão geral do IPv6
2. Configuração de endereço IPv6
3. Exemplos típicos de configuração IPv6
Status IPv4
 Em 3 de fevereiro de 2011, a Internet Assigned Numbers Authority (IANA) anunciou a alocação de seus últimos 4,68
milhões de endereços IPv4 para cinco Registros Regionais da Internet (RIRs) em todo o mundo. A IANA,
posteriormente, não tinha nenhum endereço IPv4 disponível.
APNIC: anunciado esgotamento LACNIC: anunciado esgotamento AFRINIC: anunciado

do endereço IPv4 do endereço IPv4 esgotamento do endereço IPv4
2011.4 2012.9 2014.6 2015.9 25/11/2019 Futuro
?
RIPE: anunciado esgotamento ARIN: anunciado
IPv6
do endereço IPv4 esgotamento do endereço
IPv4
Por que IPv6?
IPv4 IPv6
Endereços IP públicos esgotados Espaço de endereço quase infinito
Design de cabeçalho de pacote Alocação hierárquica de endereços

inadequado Plug and play
Tabela de roteamento grande, levando a
consulta de tabela ineficiente
vs. Cabeçalho de pacote simplificado
Os elementos de segurança IPv6
A dependência do ARP causa tempestades
Integridade da comunicação E2E
de broadcast
Apoio à mobilidade
...
Recursos de QoS aprimorados
...
Vantagens do IPv6
Espaço de endereço quase A extensão do endereço de 128 bits fornece inúmeros endereços, atendendo aos requisitos de serviços emergentes, como a IoT, e
infinito facilitando a evolução e expansão do serviço.
Estrutura hierárquica de Os endereços IPv6 são alocados de forma mais adequada do que os endereços IPv4, facilitando a agregação de rotas (reduzindo o
endereços tamanho das tabelas de roteamento IPv6) e a consulta rápida de rotas.
Plug and play IPv6 suporta stateless address autoconfiguration (SLAAC), simplificando o acesso ao terminal.
O cabeçalho de pacote simplificado melhora a eficiência de encaminhamento. Os novos aplicativos podem ser suportados usando
Cabeçalho de pacote
cabeçalhos de extensão, que facilitam o processamento de encaminhamento de dispositivos de rede e reduzem os custos de
simplificado investimento.
Os elementos de IPsec, autenticação de endereço de origem e outros recursos de segurança garantem a segurança E2E, evitando que o NAT
segurança prejudique a integridade da comunicação E2E.
Mobilidade Melhora consideravelmente a comunicação em tempo real e o desempenho das redes móveis.
Recursos de QoS Um campo de Etiqueta de Fluxo é adicionalmente definido e pode ser usado para alocar um recurso específico para um serviço
aprimorados especial e fluxo de dados.
Cabeçalho básico IPv6
 Um cabeçalho IPv6 consiste em um cabeçalho IPv6 básico obrigatório e cabeçalhos de extensão opcionais.
 O cabeçalho básico fornece informações básicas para o encaminhamento de pacotes e é analisado por todos os
dispositivos em um caminho de encaminhamento.
Cabeçalho do pacote IPv4 (20–60 Cabeçalho IPv6 básico (40
bytes) bytes)
Version IHL ToS Total Length Traffic
Version Flow Label
Class
Compensação
Identificação Flags Next
de Fragmento Payload Length Hop Limit
Header
TTL Protocol Head Checksum
Source Address Source Address
Destination Address
Destination Address
Options Padding
Nome/Local
Excluído Reserved Novo
alterado
Cabeçalho de extensão IPv6
Traffic • Comprimento do cabeçalho de extensão: 8 bits de
Versão Flow Label
Class comprimento. Este campo indica o comprimento do
cabeçalho de extensão excluindo o comprimento do
Next 40 campo Próximo cabeçalho.
Payload Length Hop Limit
Header Bytes • Dados do cabeçalho de extensão: comprimento
variável. Este campo indica a carga útil dos
Endereço de origem (128 bits) cabeçalhos de extensão e é uma combinação de uma
Endereço de destino (128 bits) série de opções e campos de preenchimento.
Cabeçalho básico IPv6
Próximo Comprimento do cabeçalho de Variável Próximo cabeçalho=0 (cabeçalho de opções Hop-by-
Cabeçalho extensão comprime Hop)
nto Cabeçalho de opções Hop-by-Hop IPv6
Dados do cabeçalho de extensão
Próximo Cabeçalho=51 (Cabeçalho de Autenticação)
Próximo Comprimento do cabeçalho de Variável Cabeçalho de autenticação IPv6
Cabeçalho extensão comprime Próximo cabeçalho=6 (TCP)
Dados do cabeçalho de extensão nto
Segmento de Dados TCP
... Exemplo de pacote
Dados IPv6
Mecanismo de processamento de pacotes IPv6
Cabeçalho básico IPv6 Cabeçalho básico IPv6 Cabeçalho básico IPv6
Próximo cabeçalho=0 (cabeçalho de Próximo cabeçalho=0 (cabeçalho de Próximo cabeçalho=0 (cabeçalho de
opções Hop-by-Hop) opções Hop-by-Hop) opções Hop-by-Hop)
Cabeçalho de opções Hop-by-Hop IPv6 Cabeçalho de opções Hop-by-Hop IPv6 Cabeçalho de opções Hop-by-Hop IPv6
Próximo Cabeçalho=51 (Cabeçalho de Próximo Cabeçalho=51 (Cabeçalho de Próximo Cabeçalho=51 (Cabeçalho de
Autenticação) Autenticação) Autenticação)
Cabeçalho de autenticação IPv6 Cabeçalho de autenticação IPv6 Cabeçalho de autenticação IPv6
Próximo cabeçalho=6 (TCP) Próximo cabeçalho=6 (TCP) Próximo cabeçalho=6 (TCP)
Segmento de Dados TCP Segmento de Dados TCP Segmento de Dados TCP
Processa o cabeçalho básico e o

Constrói um pacote cabeçalho Opções Hop-by-Hop.
Processa todos os
IPv6 conforme cabeçalhos de
necessário. pacotes.
Roteador de Roteador intermediário Roteador intermediário Roteador de destino

origem
• O comprimento do cabeçalho básico do pacote é fixo,
melhorando a eficiência de encaminhamento.
• Os cabeçalhos de extensão atendem a requisitos especiais.
Endereço IPv6
 O comprimento de um endereço IPv6 é de 128 bits. Os dois pontos são geralmente usados para dividir o endereço
IPv6 em oito segmentos. Cada segmento contém 16 bits e é expresso em notação hexadecimal.
16 bits 16 bits 16 bits 16 bits 16 bits 16 bits 16 bits 16 bits
2001 : 0DB8 : 0000 : 0000 : 0008 : 0800 : 200C : 417A

As letras em um endereço IPv6 não diferenciam maiúsculas de minúsculas. Por exemplo, A é
equivalente a a.
• Semelhante a um endereço IPv4, um endereço IPv6 é expresso no formato de endereço IPv6/comprimento da

máscara.
▫ Exemplo: 2001:0DB8:2345:CD30:1230:4567:89AB:CDEF/64
Endereço IPv6: 2001:0DB8:2345:CD30:1230:4567:89AB:CDEF
Número da sub-rede: 2001:0DB8:2345:CD30::/64
Especificações de abreviação de endereço IPv6
 Por conveniência, o IPv6 pode ser abreviado de acordo com as seguintes regras.
Especificações da Abreviação Exemplos de abreviaturas
2001 : 0DB8 : 0000 : 0000 : 0008 : 0800 : 200C : 417A Antes 0000:0000:0000:0000:0000:0000:0000:0001
Os 0s principais em cada segmento de 16 bits podem ser omitidos. No entanto, Depois ::1
se todos os bits em um segmento de 16 bits forem 0s, pelo menos um 0 deve ser
reservado. Os 0s à direita não podem ser omitidos.
Antes 2001: 0DB8: 0000:0000:FB00:1400:5000:45FF
Depois 2001:DB8:: FB00:1400:5000:45FF
2001 : DB8 : 0 : 0 : 8 : 800 : 200C : 417A
Se um ou mais segmentos consecutivos de 16 bits contiverem apenas 0s, um Antes 2001: 0DB8:0000:0000:0000:2A2A: 0000:0001
dois pontos (::) pode ser usado para representá-los, mas apenas um:: é permitido Depois 2001:DB8::2A2A:0:1
em um endereço IPv6 inteiro.
Antes 2001: 0DB8: 0000:1234:FB00: 0000:5000:45FF
2001 : DB8 :: 8 : 800 : 200C : 417A
Depois 2001: DB8::1234:FB00:0:5000:45FF
Se um endereço IPv6 abreviado contém dois pontos duplos (::), o endereço IPv6
não pode ser restaurado para o original. ou 2001:DB8:0:1234:FB00::5000:45FF
Classificação de Endereço IPv6
 Os endereços IPv6 são classificados em unicast, multicast e anycast de acordo com o prefixo de
Nenhum endereço de
endereço IPv6. broadcast é definido no
Endereços IPv6.
IPv6
Endereços Endereços Endereços

multicast Unicast Anycast
Endereço global Endereço local Endereço local Endereço IPv6 Outros endereços
unicast (GUA) exclusivo (ULA) do link (LLA) especial unicast...
2000::/3 FD00::/8 FE80::/10
Endereço Unicast Endereço Endereço
IPv6 Multicast IPv6 Anycast IPv6
Formato de Endereço Unicast IPv6

 Um endereço unicast IPv6 é composto por duas partes:
▫ Prefixo de rede: consiste em n bits e é paralelo ao ID de rede de um endereço IPv4.
▫ ID da interface: consiste em (128 – n) bits e é paralelo ao ID do host de um endereço IPv4.
 Endereços comuns de unicast IPv6, como GUAs e LLAs, exigem que o prefixo de rede e o ID
da interface sejam 64 bits.
n bits 128 – n bits
Prefixo de rede ID da interface
ID de interface de um endereço Unicast IPv6

 3 métodos para gerar um ID de interface:
▫ Configuração manual
▫ Geração automática pelo sistema
▫ Usando o padrão de identificador exclusivo estendido de 64 bits IEEE (EUI-64)
 EUI-64 é mais comumente usado. Ele converte o endereço MAC de uma interface em um ID de interface IPv6.
Endereço MAC (hexadecimal) 3C-52-82-49-7E-9D
Endereço Mac (binário) 00111100-10010010-10000010- 01001001-01111110-10011101
1 Inversão do bit 7 2 Inserir FFFE
ID EUI-64
00111110-10010010-10000010-11111111-11111110-01001001-01111110-10011101
(binário)
EUI-64 ID (hexadecimal) 3E-52-82-FF-FE-49-7E-9D
Endereço Unicast IPv6 Comum - GUA

 Um GUA também é chamado de um GUA agregável. Esse tipo de endereço é globalmente exclusivo e é usado por
hosts que precisam acessar a Internet. É equivalente a um endereço IPv4 público.
3 bits 45 bits 16 bits 64 bits

IPv6
Prefixo de
001 roteamento
Subnet
ID da interface Internet
ID
global
Endereço de Rede Endereço do
host
• O endereço de rede e o ID de interface de um GUA têm

geralmente 64 bits de comprimento.
• Prefixo de roteamento global: é atribuído por um provedor a
uma organização e geralmente tem pelo menos 45 bits.
• ID da sub-rede: Uma organização pode dividir sub-rede com
base nos requisitos de rede.
• ID da interface: identifica a interface de um dispositivo. 2001:1::1/64 2001:2::1/64
Endereço Unicast IPv6 Comum - ULA

 Um ULA é um endereço IPv6 privado que pode ser usado apenas em uma intranet. Esse tipo de endereço não pode
ser roteado em uma rede pública IPv6 e, portanto, não pode ser usado para acessar diretamente uma rede pública.
8 bits 40 bits 16 bits 64 bits IPv6

Subnet Internet
1111 1101 ID Global ID da interface
ID
Gerado usando um
algoritmo pseudoaleatório
• As ULAs usam o segmento de endereço FC00::/7, entre os

quais, apenas o segmento de endereço FD00::/8 é usado
atualmente. FC00::/8 está reservado para expansão futura.
• Embora um ULA seja válido apenas em um intervalo
limitado, ele também tem um prefixo globalmente exclusivo
(gerado usando um algoritmo pseudoaleatório, baixa
probabilidade de conflito). FD00:1AC0:872E::1/64 FD00:1AC0:872E::2/64 FD00:2BE1:2320::1/64
Endereço Unicast IPv6 Comum - LLA

 Um LLA é outro tipo de endereço IPv6 com escopo de aplicação limitado. O intervalo válido do LLA é o link local,
com o prefixo FE80::/10.
IPv6
10 bit 54 bit 64 bit
1111 1110 10 0 ID da interface
Internet
Fixo em 0
• Um LLA é usado para comunicação em um único link, como durante a

descoberta do SLAAC IPv6 e do vizinho IPv6.
• Pacotes de dados com o endereço IPv6 de origem ou de destino sendo

um LLA não são encaminhados para fora do link de origem. Em outras
palavras, o escopo válido de um LLA é o link local.
• Cada interface IPv6 deve ter um LLA. Os dispositivos Huawei

suportam geração automática e configuração manual de LLAs. FE80::1 FE80::2 FE80::3 FE80::4
Endereço Multicast IPv6

 Um endereço IPv6 multicast identifica várias interfaces e geralmente é usado em cenários de comunicação de um para muitos.
 Um endereço IPv6 multicast pode ser usado apenas como o endereço de destino dos pacotes IPv6.
Origem
Multicast
8 bits 4 bits 4 bits 80 bits 32 bits Multicast
11111111 Flags Escop Reservado (deve ser 0) ID do grupo Rede
o
• Flags: indica um grupo multicast permanente ou transitório.

• Escopo: indica o escopo do grupo multicast.
• ID do grupo: indica um ID de grupo multicast.
Não-receptor Não-receptor Não-receptor Receptor Receptor
Endereço Multicast de solicited-node

 Se um nó tiver um endereço IPv6 unicast ou anycast, um endereço multicast de solicited-node é gerado para o
endereço e o nó se junta ao grupo multicast correspondente. Este endereço é usado para descoberta de vizinhos e
detecção de endereço duplicado (DAD). Um endereço multicast de solicited-node é válido apenas no link local.
64 bits 64 bits
IPv6 unicast ou
endereço anycast
Prefixo de endereço IPv6 ID da interface
24 bits
copiad
o
Correspondente FF02 0000 0000 0000 0000 0001 FF
solicited-node
endereço multicast 104 bits (prefixo fixo) 24 bits
Endereço Anycast IPv6

 Um endereço anycast identifica um grupo de interfaces de rede, que geralmente pertencem a diferentes nós. Um
endereço anycast pode ser usado como o endereço de origem ou de destino dos pacotes IPv6.
Caminho mais curto para PC1 acessar o servidor web
PC1 Servidor Web 1
PC1 e PC2 precisam

acessar Usa o mesmo
serviços web Internet endereço IPv6
fornecidos pelo 2001:0DB8::84C2.
2001:0DB8::84C2.
PC2 Servidor Web 2
Caminho mais curto para PC2 acessar o servidor web
Contents
Endereços IPv6 de Hosts e Roteadores
 Os endereços IPv6 unicast e endereços multicast de hosts e roteadores normalmente são os seguintes:
Rede
LLA do adaptador de rede FE80::2E0:FCFF:FE35:7287 LLA do adaptador de rede FE80::2E0:FCFF:FE99:1285

GUA atribuído por um
GUA atribuído por um 2001:: 2
2001:: 1 administrador
administrador
Endereço de loopback ::1
Endereço de loopback ::1
Endereços multicast de todos os
FF01:: 1 e FF02:: 1
Endereços multicast de todos os nós
FF01:: 1 e FF02:: 1
nós Endereços multicast de todos os
FF01::2 e FF02::2
Endereço multicast de solicited- roteadores
node correspondente a cada FF02::1:FF35:7287 Endereço multicast de solicited-
endereço unicast do adaptador de FF02::1:FF00:1 node correspondente a cada FF02::1:FF99:1285
rede endereço unicast do adaptador de FF02::1:FF00:2
rede
Processo de Serviço de Endereços Unicast IPv6
 Antes de enviar pacotes IPv6, uma interface passa pela configuração de endereço, DAD e resolução de endereço.
Durante este processo, o Neighbor Discovery Protocol (NDP) desempenha um papel importante.
Semelhante às solicitações ARP no IPv4, as
GUAs e LLAs são os endereços unicast mensagens ICMPv6 são usadas para gerar
IPv6 mais comuns em uma interface. O DAD é semelhante ao ARP gratuito no IPv4 e é
usado para detectar conflitos de endereço. os mapeamentos entre endereços IPv6 e
Vários endereços IPv6 podem ser endereços de camada de link de dados
configurados em uma interface. (geralmente endereços MAC).
IPv6
Configuração de Resolução de encaminhament
DAD
Endereço endereço o de dados
GUA LLA
Configuração Configuração
manual manual
SLAAC (NDP) Gerado pelo sistema
Autoconfiguração de endereço Gerado dinamicamente usando

Stateful (DHCPv6) EUI-64
NDP
 O NDP é definido no RFC 2461, que foi substituído pelo RFC 4861.
 O NDP usa mensagens ICMPv6 para implementar suas funções.
Mensagens ICMPv6 usadas pelo
NDP
SLAAC Anúncio de Tipo ICMPv6 Nome da mensagem
prefixo 133 Solicitação de roteador (RS)
NDP DAD 134 Anúncio de roteador (RA)
135 Solicitação de Vizinho (NS)
Resolução de
endereço 136 Anúncio de Vizinho (NA)
Mecanismo RS 133 RA 134 NS 135 NA 136

Resolução de
√ √
endereço
Anúncio de prefixo √ √
DAD √ √
Configuração Resolução de
DAD
Dinâmica de Endereço endereço
Configuração Dinâmica de Endereço IPv6

PC (cliente DHCPv6) Configuração de Servidor
endereço stateful DHCPv6
Interação DHCPv6
• Através da troca de mensagens DHCPv6, o servidor DHCPv6 configura automaticamente endereços/prefixos IPv6 e outros
parâmetros de configuração de rede (como endereços de servidor DNS, NIS e SNTP).
P Configuração de Rotead
C endereço stateless or
2000::2E0:FCFF:FE35:7287/64 2000::1/64
ICMPv6 RA
(Meu prefixo de endereço de interface é 2000::/64.)
• O PC gera um endereço unicast com base no prefixo de endereço no RA e no ID de interface de 64 bits gerado localmente (por
exemplo, usando EUI-64).
• Apenas endereços IPv6 podem ser obtidos. Parâmetros como os parâmetros do servidor NIS e SNTP não podem ser obtidos.
DHCPv6 ou configuração manual é necessária para obter outras informações de configuração.
DAD
DAD
 Independentemente de como um endereço unicast IPv6 é configurado, um host ou roteador:
▫ Executa DAD através de mensagens ICMPv6.
▫ Usa um endereço unicast somente após passar no procedimento DAD.

2001::FFFF/64 2001::FFFF/64
5489-98C8-1111 5489-9850-2222
ICMPv6 NS ICMPv6 NA
P R1
1 2
C
Novo Origem 5489-98C8-1111 Origem 5489-9850-2222 Dispositivo já
dispositivo Destino 3333-FF00-FFFF Destino 3333-0000-0001 online
online
Origem :: Origem 2001::FFFF
Destino FF02::1:FF00:FFFF Destino FF02::1
ICMPv6 (Tipo 135) NS ICMPv6 (Tipo136) NA
Alvo: 2001::FFFF
Alvo: 2001::FFFF
MAC 5489-9850-2222
3 [DUPLICAD
O]
DAD
Resolução de endereço
 O IPv6 usa mensagens ICMPv6 NS e NA para substituir a função de resolução de endereço do ARP no IPv4.
2001::1/64 2001::2/64
5489-98C8-1111 5489-9850-2222
Solicita o endereço MAC
correspondente a 2001::2/64.
PC 1 2 R1
Responde
Origem 5489-98C8-1111 Origem 5489-9850-2222

Destino 3333-FF00-0002 Destino 5489-98C8-1111
Origem 2001::1 Origem 2001::2

Destino FF02::1:FF00:2 Destino 2001::1
O endereço de destino é
o endereço multicast de ICMPv6 (Tipo 135) NS ICMPv6 (Tipo136) NA
solicited-node
correspondente a DADOS ICMPv6 DADOS ICMPv6
2001::2. MAC Origem MAC de destino
5489-98C8-1111 5489-9850-2222
Gera bidirecionalmente entradas de endereço MAC

de vizinhos IPv6.
Contents
Configurações básicas de IPv6 (1)
1. Ativar IPv6.
[Huawei] ipv6
Ative o dispositivo para enviar e receber pacotes IPv6 unicast, incluindo pacotes IPv6 locais.
[Huawei-GigabitEthernet0/0/0] ipv6 enable
Habilite IPv6 na interface na exibição de interface.
2. Configure um LLA para a interface.
[Huawei-GigabitEthernet0/0/0] ipv6 address ipv6-address link-local
[Huawei-GigabitEthernet0/0/0] ipv6 address auto link-local
Configure um LLA para a interface manual ou automaticamente na visualização da interface.

3. Configure um GUA para a interface.
[Huawei-GigabitEthernet0/0/0] ipv6 address { ipv6-address prefix-length | ipv6-address/prefix-length }
[Huawei-GigabitEthernet0/0/0] ipv6 address auto { global | dhcp }
Configure um GUA para a interface manual ou automaticamente (stateful ou stateless) na visualização da interface.
Configurações básicas de IPv6 (2)
4. Configure uma rota estática IPv6.
[Huawei] ipv6 route-static dest-ipv6-address prefix-length { interface-type interface-number [ nexthop-ipv6-address ] |

nexthop-ipv6-address } [ preference preference ]
5. Exibir informações de IPv6 em uma interface.
[Huawei] display ipv6 interface [ interface-type interface-number | brief ]
6. Exibir informações de entrada do vizinho.
[Huawei] display ipv6 neighbors
7. Habilite uma interface para enviar mensagens RA.
[Huawei-GigabitEthernet0/0/0] undo ipv6 nd ra halt
Por padrão, as interfaces de um roteador Huawei não enviam mensagens ICMPv6 RA. Nesta situação, outros dispositivos nos
links conectados às interfaces não podem executar o SLAAC.
Para executar o SLAAC, é necessário habilitar manualmente a função de envio de mensagens RA.
Exemplo: Configurando uma pequena rede IPv6 (1)
R3
GE 0/0/0 1. Ative o IPv6 globalmente e em interfaces relacionadas de R1,
Usando DHCPv6 R2, R3 e R4 e habilite as interfaces para gerar automaticamente
2002::1/64
GE 0/0/0 LLAs. O seguinte usa configurações R1 como exemplo.
GE 1/0/0
R2 2001::2/64 [R1]ipv6
GE 0/0/0
[R1]interface GigabitEthernet 0/0/0
GE 0/0/1 2001::1/64
R1 [R1-GigabitEthernet0/0/0]ipv6 enable
2003::1/64
[R1-GigabitEthernet0/0/0]ipv6 address auto link-local
GE 0/0/0
SLAAC
R4 2. Configure GUAs IPv6 estáticos nas interfaces relacionadas de
Rede IPv6
• Requisitos de configuração R1 e R2.
▫ [R1]interface GigabitEthernet 0/0/0
Conecte R1 e R2 através de interfaces com endereços IPv6
[R1-GigabitEthernet0/0/0]ipv6 address 2001::1 64
estáticos.
▫ Configure R2 como um servidor DHCPv6 para atribuir um
GUA a GE 0/0/0 de R3. [R2]interface GigabitEthernet 1/0/0
[R2-GigabitEthernet1/0/0]ipv6 address 2001::2 64
▫ Ative o R2 para enviar mensagens RA e configure o GE 0/0/0 [R2-GigabitEthernet1/0/0]interface GigabitEthernet 0/0/0
do R4 para executar automaticamente o SLAAC com base nas [R2-GigabitEthernet0/0/0]ipv6 address 2002::1 64
mensagens RA enviadas pelo R2. [R2-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1
▫ Configure rotas estáticas para implementar o acesso mútuo [R2-GigabitEthernet0/0/1]ipv6 address 2003::1 64
entre os dispositivos.
R3
GE 0/0/0
3. Configure R2 como um servidor DHCPv6. Configure a interface
Usando DHCPv6
2002::1/64 relacionada de R3 para obter um GUA usando DHCPv6.
GE 0/0/0
GE 1/0/0 [R2]dhcp enable

R2 2001::2/64 GE 0/0/0
[R2]dhcpv6 pool pool1
GE 0/0/1 2001::1/64
R1
2003::1/64 [R2-dhcpv6-pool-pool1]address prefix 2002::/64
GE 0/0/0 [R2]interface GigabitEthernet 0/0/0
SLAAC
R4 [R2-GigabitEthernet0/0/0]dhcpv6 server pool1
Rede IPv6
• Requisitos de configuração
▫ Conecte R1 e R2 através de interfaces com endereços IPv6 [R3]dhcp enable
estáticos. [R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ipv6 address auto dhcp
GUA a GE 0/0/0 de R3.
▫ Ative o R2 para enviar mensagens RA e configure o GE 0/0/0
do R4 para executar automaticamente o SLAAC com base nas
mensagens RA enviadas pelo R2.
▫ Configure rotas estáticas para implementar o acesso mútuo
R3
GE 0/0/0 4. Ative o R2 para anunciar mensagens RA. Ative o R4 para obter
Usando DHCPv6 um endereço através do SLAAC com base nas mensagens RA
2002::1/64
GE 0/0/0 enviadas pelo R2.
GE 1/0/0
R2 2001::2/64
[R2]interface GigabitEthernet 0/0/1
GE 0/0/0
GE 0/0/1 2001::1/64 [R2-GigabitEthernet0/0/1]undo ipv6 nd ra halt
R1
2003::1/64
GE 0/0/0
SLAAC [R4]interface GigabitEthernet 0/0/0
R4
Rede IPv6 [R4-GigabitEthernet0/0/0]ipv6 address auto global
• Requisitos de configuração
▫ Conecte R1 e R2 através de interfaces com endereços IPv6
estáticos.
R3
GE 0/0/0 5. Configure rotas estáticas em R4.
Usando DHCPv6
2002::1/64
GE 0/0/0 [R4]ipv6 route-static 2001:: 64 2003::1
[R4]ipv6 route-static 2002:: 64 2003::1
GE 1/0/0
R2 2001::2/64 GE 0/0/0
GE 0/0/1 2001::1/64
R1 6. Configure uma rota estática agregada em R1.
2003::1/64
GE 0/0/0 [R1]ipv6 route-static 2002:: 15 2001::2
SLAAC
R4
Rede IPv6
• Requisitos de configuração 7. Configure uma rota padrão no R3.
▫ Conecte R1 e R2 através de interfaces com endereços IPv6
estáticos. [R3]ipv6 route-static :: 0 2002::1
Quiz
1. Qual é a forma mais abreviada do endereço IPv6 2001:0DB8:0000:0000:032A:0000:0000:2D70?
2. Qual é o processo de SLAAC para hosts IPv6?
Summary
Comparação IPv6 IPv4
Comprimento do
128 bits 32 bits
endereço
Um cabeçalho de pacote básico fixo de 40 bytes
Um cabeçalho básico contendo o campo Opções para
Formato do pacote + cabeçalhos de extensão de comprimento
suportar recursos estendidos
variável
Tipo de endereço Unicast, multicast e anycast Unicast, multicast e broadcast
Configuração de
Estático, DHCP e SLAAC Estático e DHCP
Endereço
DAD ICMPv6 ARP gratuito
Resolução de
ICMPv6 ARP
endereço
Thank You
www.huawei.com

19 IPv6 Basics

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

19 IPv6 Basics

Enviado por

Direitos autorais:

Formatos disponíveis

Bases de IPv6

▫ Descrever os conceitos básicos do IPv6.

▫ Descrever os formatos e funções dos cabeçalhos de pacotes IPv6.

▫ Descrever o formato de endereço IPv6 e os tipos de endereço.

▫ Descrever o método e o procedimento básico para configurar endereços IPv6.

▫ Configurar endereços IPv6 e rotas estáticas IPv6.

APNIC: anunciado esgotamento LACNIC: anunciado esgotamento AFRINIC: anunciado

2011.4 2012.9 2014.6 2015.9 25/11/2019 Futuro

Endereços IP públicos esgotados Espaço de endereço quase infinito

Design de cabeçalho de pacote Alocação hierárquica de endereços

Segmento de Dados TCP Segmento de Dados TCP Segmento de Dados TCP

Processa o cabeçalho básico e o

Roteador de Roteador intermediário Roteador intermediário Roteador de destino

16 bits 16 bits 16 bits 16 bits 16 bits 16 bits 16 bits 16 bits

2001 : 0DB8 : 0000 : 0000 : 0008 : 0800 : 200C : 417A

• Semelhante a um endereço IPv4, um endereço IPv6 é expresso no formato de endereço IPv6/comprimento da

Número da sub-rede: 2001:0DB8:2345:CD30::/64

Endereços Endereços Endereços

2000::/3 FD00::/8 FE80::/10

Formato de Endereço Unicast IPv6

▫ ID da interface: consiste em (128 – n) bits e é paralelo ao ID do host de um endereço IPv4.

n bits 128 – n bits

Prefixo de rede ID da interface

ID de interface de um endereço Unicast IPv6

▫ Geração automática pelo sistema

▫ Usando o padrão de identificador exclusivo estendido de 64 bits IEEE (EUI-64)

Endereço MAC (hexadecimal) 3C-52-82-49-7E-9D

Endereço Mac (binário) 00111100-10010010-10000010- 01001001-01111110-10011101

1 Inversão do bit 7 2 Inserir FFFE

EUI-64 ID (hexadecimal) 3E-52-82-FF-FE-49-7E-9D

Endereço Unicast IPv6 Comum - GUA

3 bits 45 bits 16 bits 64 bits

• O endereço de rede e o ID de interface de um GUA têm

Endereço Unicast IPv6 Comum - ULA

8 bits 40 bits 16 bits 64 bits IPv6

• As ULAs usam o segmento de endereço FC00::/7, entre os

Endereço Unicast IPv6 Comum - LLA

• Um LLA é usado para comunicação em um único link, como durante a

• Pacotes de dados com o endereço IPv6 de origem ou de destino sendo

• Cada interface IPv6 deve ter um LLA. Os dispositivos Huawei

Endereço Multicast IPv6

• Flags: indica um grupo multicast permanente ou transitório.

Não-receptor Não-receptor Não-receptor Receptor Receptor

Endereço Multicast de solicited-node

Endereço Anycast IPv6

Caminho mais curto para PC1 acessar o servidor web

PC1 Servidor Web 1

PC1 e PC2 precisam

PC2 Servidor Web 2

Caminho mais curto para PC2 acessar o servidor web

LLA do adaptador de rede FE80::2E0:FCFF:FE35:7287 LLA do adaptador de rede FE80::2E0:FCFF:FE99:1285

SLAAC (NDP) Gerado pelo sistema

Autoconfiguração de endereço Gerado dinamicamente usando

Mecanismo RS 133 RA 134 NS 135 NA 136

Configuração Dinâmica de Endereço IPv6

▫ Usa um endereço unicast somente após passar no procedimento DAD.

ICMPv6 (Tipo 135) NS ICMPv6 (Tipo136) NA

Origem 5489-98C8-1111 Origem 5489-9850-2222

Origem 2001::1 Origem 2001::2

Gera bidirecionalmente entradas de endereço MAC

Configure um LLA para a interface manual ou automaticamente na visualização da interface.

[Huawei] ipv6 route-static dest-ipv6-address prefix-length { interface-type interface-number [ nexthop-ipv6-address ] |

5. Exibir informações de IPv6 em uma interface.

[Huawei] display ipv6 interface [ interface-type interface-number | brief ]
