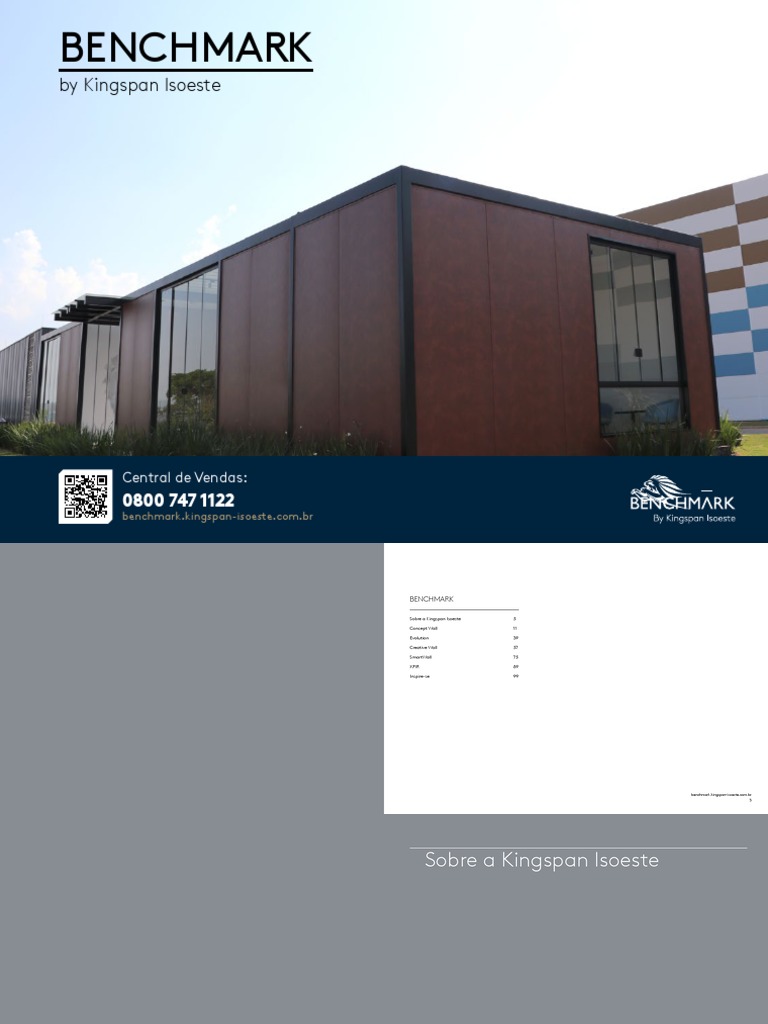

by Kingspan Isoeste
Central de Vendas:
0800 747 1122
benchmark.kingspan-isoeste.com.br
BENCHMARK
Concept Wall 11
Evolution 39
Creative Wall 57
SmartWall 75
XPIR 89
Inspire-se 99
benchmark.kingspan-isoeste.com.br
3
Sobre a Kingspan Isoeste
benchmark.kingspan-isoeste.com.br
5
Sobre a Kingspan Isoeste
Com visão de um mundo que exige soluções de construções melhores, mais rápidas, integradas com a consciência ecológica e a modernidade dos novos tempos, a Kingspan
Isoeste empresa pioneira e líder em soluções isotérmicas, transforma o ambiente da construção civil no Brasil.
Com uma vasta experiência de mercado, a Kingspan Isoeste se faz presente nas mais diversas obras do país, com produtos altamente tecnológicos que proporcionam aos
clientes, o conforto, a segurança e a garantia em todos os mercados que atua.
Unidades fabris
Cambuí /MG
Av. dos Nascimento
nº354 - Congonhal
CEP. 37.600-000
benchmark.kingspan-isoeste.com.br
8 9
Concept Wall
benchmark.kingspan-isoeste.com.br
10 11
Evergreen Valley College
Localização:
San Jose, Califórnia, EUA
Perfis:
Morin MX-1, MX-2, MX-3, MX-4, SLR-12
(Matrix 1.0, Matrix 2.0, Matrix 3.0, Matrix 4.0, )
Material:
20 ga galvalume
Cliente:
Aire Sheet Metal
benchmark.kingspan-isoeste.com.br
12 13
Ent Center for
the Arts
Localização:
Colorado - Colorado Springs
Perfis:
MX-1.0, Morin Flatsheet, F 12S
Material:
20 ga galvalume
Nosso maior compromisso é ajudar nossos clientes a dar vida às suas ideias de
design mais desafiadoras. Oferecemos várias opções de perfis arquitetônicos para
parede e teto com uma ampla gama de cores.
Nossa série de painéis Concept Wall são desenvolvidos para que sejam
facilmente fixados entre si, o que garante além de um conceito arquitetônico de
extrema estética, múltiplas volumetrias.
benchmark.kingspan-isoeste.com.br
14 15
Informações Técnicas
Os perfis arquitetônicos Concept Wall são desenvolvidos em Aço
Concept Wall
galvalume, garantindo uma resistência e durabilidade adequadas para os
melhores projetos.
Dimensões:
Cada perfil Concept Wall possui largura útil de 300mm e são produzidos com um
comprimento máximo de 06 metros.
Vantagens:
• Desenhos diferentes para composição de fachadas
• Boa aplicabilidade para fechamentos
• Encaixe com parafusos ocultos
• Resistente a intempéries
• Ampla gama de cores
Características do revestimento:
Estrutura Auxiliar
Aço galvalume
Espessura de #0,80mm (Conforme normas ABNT-NBR 7013 e ABNT-NBR 7008)
Alumínio
Espessura de #0,80mm
benchmark.kingspan-isoeste.com.br
16 17
Concept Wall
Características do núcleo:
PIR: (Poliisocianurato)
Densidade média de 38 à 40 Kg/m3, condutividade térmica de 0,022W/m.k, classificação II-A na Instrução Técnica nº10 do Corpo de
Bombeiros, conforme Decreto Estadual n° 63.911.
benchmark.kingspan-isoeste.com.br
18 19
RAL 9003 RAL 9002 RAL 7040 RAL 7035 RAL 1015
RAL 9010 RAL 6002 RAL 3000 RAL 5010 RAL 8012
MX 1.0 Produto:
Concept Wall
MX 2.0
MX 3.0
benchmark.kingspan-isoeste.com.br
22 23
Betty Fairfax High School
Localização:
Laveen Village, Arizona, EUA
Perfis:
Morin BR7-35, SLR-16-2, F-12
(Matrix 1.0)
Material:
22ga, 18ga galvalume
MX 4.0
Cliente:
Progressive Roofing
MX 7.0
benchmark.kingspan-isoeste.com.br
24 25
The David Brower Center
Localização:
Berkeley, CA
Perfis:
Matrix MX 1.0
(Matrix 1.0)
Material:
8mm Zinc
MX 8.0
Arquiteto:
Solomon E.T.C. + WRT
Certificação Leed:
Platinum
MX 9.0
benchmark.kingspan-isoeste.com.br
26 27
CANE RIDGE ELEMENTARY SCHOOL
Localização:
Nashville, Tennessee
Produto:
(Matrix 1.0)
MX 10.0 Arquiteto:
EOA Architects
MX 11.0
benchmark.kingspan-isoeste.com.br
28 29
Phoenix Zoo
LINHA PULSE
Localização:
Phoenix, Arizona, EUA
PS 1.0
Perfis:
Morin MX-1
(Matrix 1.0)
Material:
22 ga galvalume
Cliente:
Progressive Roofing
PS 2.0
PS 3.0
benchmark.kingspan-isoeste.com.br
30 31
Evergreen Valley College
Localização:
San Jose, Califórnia, EUA
PS 4.0
Perfis:
Morin MX-1, MX-2, MX-3, MX-4, SLR-12
(Matrix 1.0, Matrix 2.0, Matrix 3.0, Matrix 4.0, )
Material:
20 ga galvalume
Cliente:
Aire Sheet Metal
PS 5.0
PS 9.0
benchmark.kingspan-isoeste.com.br
32 33
Concept Wall
Vision
A Kingspan Isoeste apresenta ao mercado uma linha inédita de perfis arquitetônicos perfurados. Agrega os benefí-
cios de uma fachada ventilada as obras, ajudando a criar um ambiente mais sustentável, além de oferecer maior
conforto para os usuários, através da correta circulação de ar e luz entre ambientes.
Crie desenhos únicos com nossos produtos, desenhados com sistema integrado de encaixe, possibilitam montagens
entre perfis tradicionais e perfurados, aumentando o número de desenhos.
Dimensões:
Cada perfil Concept Wall Vision possui largura útil de 300mm e são produzidos com um comprimento máximo de
4,5 metros.
Características do revestimento:
Aço galvalume
Espessura de #0,80mm (Conforme normas ABNT-NBR 7013 e ABNT-NBR 7008)
Alumínio
Espessura de #0,80mm
benchmark.kingspan-isoeste.com.br
34 35
Audi Coox
Localização:
Lanklaar, Bélgica
Perfis:
KS1000 AWP
Arquitetura:
benchmark.kingspan-isoeste.com.br
36 37
Evolution
benchmark.kingspan-isoeste.com.br
38 39
Jaguar Land Rover
Localização:
Augsburg
Produto:
DesignWall Inspiration 120 mm
Modul 800
(Evolution)
Acabamento:
Spectrum – Sunshine Grey Metallic
Champagne Metallic
benchmark.kingspan-isoeste.com.br
40 41
Aurora Apartments
Localização:
Melbourne, Austrália
Produto:
Evolution Axis
(Evolution)
Beleza e desempenho em
um só produto
O painel Evolution, além de uma incrível aparência, possui um
processo único de instalação, agregando velocidade e excelente
desempenho térmico.
benchmark.kingspan-isoeste.com.br
42 43
Duas escolhas de
revestimento externo Revestimento externo:
Aço microfrisado
Revestimento externo:
Aço Liso Stucco
Informações Técnicas
Com núcleos em PIR revestidos por chapas de aço pré-pintado, possuem
excelente acabamento arquitetônico proporcionado pelo sistema de encaixes
com afastamento em forma de frisos de 25 mm, criando uma borda infinita nos
painéis.
Revestimento interno:
Aço Liso Vantagens:
• Maior durabilidade de cor e brilho na fachada;
• Economia significativa no sistema de climatização e custo de energia;
• Versatilidade arquitetônica;
• Obras até 6x mais rápidas que os sistemas convencionais;
• Reação ao fogo.
Características do revestimento:
Aço galvalume pré-pintado
Face externa: #0,50mm ou #0,65mm
Face interna: #0,43mm
Face aparente cromatizada com primer epóxi (4 a 6 microns) e acabamento
com pintura em poliéster (18 a 22 microns) (conforme normas ABNT-NBR 7013 e
ABNT-NBR 7008). Face interna (não aparente) é cromatizada com primer epóxi
(4 a 6 microns).
Características do núcleo:
PIR: (Poliisocianurato)
Densidade média de 38 à 40 Kg/m³, condutividade térmica de 0,022W/m.k,
classificação II-A na Instrução Técnica nº10 do Corpo de Bombeiros, conforme
Decreto Estadual n° 63.911.
benchmark.kingspan-isoeste.com.br
44 45
RAL 9003 RAL 9002 RAL 7040 RAL 7035 RAL 1015
RAL 9010 RAL 6002 RAL 3000 RAL 5010 RAL 8012
Localização:
Hastings, Nova Zelândia
Produto:
Optimo
(Evolution)
benchmark.kingspan-isoeste.com.br
48 49
Centenary Hospital For
Women and Children
Localização:
Canberra, Austrália
Produto:
BENCHMARK Evolution Axis
(Evolution)
Acabamento:
Copper Penny Tempo de Instalação
Multicomponentes vs componente único:
5
semanas
Quando comparado a um sistema de parede de tipo sanduíche
constituído por várias etapas, o painel Evolution como um
único componente permite um tempo de instalação até 50%
mais rápido.
Com produtos feitos sob medida, entregam precisão e uma obra Comparativo de instalação
para término de uma área
mais rápida e eficiente. construída de 5.000m².
2.5
semanas
benchmark.kingspan-isoeste.com.br
50 51
Toyota
Localização:
Irlanda
Produto:
Recess Fix Cassette
Evolution Reveal
Evolution Recess
(Evolution)
Arquiteto:
Node
benchmark.kingspan-isoeste.com.br
52 53
Cantos e Curvas Energy Centre
Localização:
Hradec Králové, CZ
Elevações, curvas e cantos bem formados são Produto:
facilmente alcançados com o painel Evolution. Designwall Evolution
Painéis Curvos
(Evolution)
Totalmente adaptável ao projeto, cria novas formas,
aplica acabamentos modernos e suaves as fachadas.
benchmark.kingspan-isoeste.com.br
54 55
Creative Wall
benchmark.kingspan-isoeste.com.br
57
Millwood Library
Produto:
Dri-Design Tapered
(Creative Wall)
Material:
Alumínio Anodizado
Arquitetura:
HCMA
Architecture
+ Design,
Vancouver and
Dub Architects
Ltd, Edmonton
benchmark.kingspan-isoeste.com.br
58 59
Spring Street
Office Building
Localização:
Califórnia, EUA
Produto:
Dri-Design tapered
(Creative Wall)
benchmark.kingspan-isoeste.com.br
60 61
Kingspan Isoeste
Produto:
Creative Wall
benchmark.kingspan-isoeste.com.br
62 63
Detalhes Técnicos
Painel Térmico
Produto:
Dri-Design
Painted Aluminum
(Creative Wall)
Arquitetura:
BWBR
benchmark.kingspan-isoeste.com.br
66 67
Colorindo o seu Design
A cor é uma parte essencial do nosso ambiente construído. As cores na fachada de
um edifício podem criar um impacto visual e emocional imediato, têm uma influência
incrível nas nossas impressões e em nossos comportamentos.
Com várias opções de cores, somadas aos relevos distintos entre módulos, qualquer
projeto se torna possível.
benchmark.kingspan-isoeste.com.br
68 69
Cores Padrão
White Beige Cream Anodic Anodic Brown Mustard Mustard Anodic White White White White Anodic Anodic Grey Grey Grey
0003 0001 0001 0009 0010 0010 0002 0001 0002 0005 0001 0002 0004 0011 0006 0031 0012 0010
Anodic Orange Rust Orange Orange Red Red Red Red Grey Grey Grey Grey Grey Grey Grey Grey Grey
0001 0003 0001 0001 0002 0005 0004 0001 0002 0027 0020 0008 0022 0029 0001 0028 0002 0009
Brown Rust Brown Brown Rust Anodic Gold Mustard Brown Grey Grey Grey Grey Grey Grey Anodic Grey Grey
0009 0002 0008 0001 0003 0007 0001 0003 0004 0034 0019 0014 0018 0024 0037 0012 0035 0016
Brown Brown Anodic Brown Brown Brown Brown Red Purple Grey Grey Grey Grey Grey Grey Grey Grey Grey
0011 0003 0004 0002 0012 0007 0015 0003 0001 0006 0005 0032 0013 0007 0017 0025 0026 0021
Blue Blue Blue Blue Blue Blue Green Green Green Grey Grey Grey Grey Grey Brown Grey Grey Grey Brown
0005 0007 0001 0003 0002 0004 0005 0001 0002 0015 0003 0030 0036 0023 0013 0011 0004 0002
Green Green Green Green Blue Anodic Anodic Green Blue Brown Grey Brown Brown Brown Grey Grey Brown Anodic Black
0006 0008 0007 0003 0008 0008 0003 0004 0006 0014 0001 0016 0005 0033 0038 0006 0005 0001
benchmark.kingspan-isoeste.com.br
70 71
Consulte nosso catálogo de
cores e descubra um mundo
de novas possibilidades.
benchmark.kingspan-isoeste.com.br
72 73
SmartWall
benchmark.kingspan-isoeste.com.br
75
Acabamento para
fachadas com alta
durabilidade e beleza.
Painel SmartWall®
O novo painel SmartWall® da Kingspan Isoeste cria possibilidades para o merca-
do da construção civil.
Revestido em aço stucco na face externa, com espessura de 0,65 mm, garante
durabilidade e visual arquitetônico para apresentação de fachadas.
benchmark.kingspan-isoeste.com.br
76 77
Faça a leitura do QR
CODE ao lado e acesse
nossa biblioteca BIM.
Biblioteca BIM
A Kingspan Isoeste, líder nacional no seu segmento, entrega agora para todos os
nossos clientes o passo inicial para a modelagem BIM de construtivos isotérmicos.
Projetistas, engenheiros e arquitetos podem desfrutar de todas as vantagens que
essa nova tecnologia agregará aos seus projetos.
Sendo uma empresa que visa inovação, a Kingspan Isoeste proporciona para pro-
jetistas, engenheiros e arquitetos seus produtos no formato digital com o propó-
sito de aumentar o nível de informação do seu projeto.
benchmark.kingspan-isoeste.com.br
78 79
Núcleo isotérmico em PIR
PIR – (Espuma Rígida de Poliisocianurato)
O poliisocianurato, também conhecido como PIR, poliiso ou ISO, é uma espuma
rígida com alta capacidade de isolamento. Devido a baixa condutividade térmica
do PIR, pode-se conservar melhor o ambiente com menor espessura, diminuindo
o espaço destinado ao isolamento.
Características do núcleo:
PIR: (Poliisocianurato)
Densidade média de 36 à 40 Kg/m³, condutividade térmica de 0,022W/m.k,
classificação II-A na Instrução Técnica nº 10 do Corpo de Bombeiros, conforme
Decreto Estadual nº 63.911.
benchmark.kingspan-isoeste.com.br
80 81
Paredes prontas com
acabamento interno
em gesso.
Acabamento Interno
O painel SmartWall® é fabricado em linhas contínuas; seu revestimento
interno em gesso acartonado é fixado ao núcleo de PIR a partir de um processo
automatizado, que garante equidade e padronização às peças.
benchmark.kingspan-isoeste.com.br
82 83
Acabamento em
Aço Stucco, beleza e
resistência juntas.
Acabamento Externo
Aço com acabamento Stucco, une a beleza e a resistência.
Revestidos em sua face externa com Aço Stucco, com espessura de #0,65 mm,
os painéis SmartWall são capazes de dar uma textura diferenciada a paredes e
fachadas.
Suas sofisticação e uso vão além de uma simples textura, pois o processo torna
acabamentos em aço ainda mais robustos, ganhando resistência e durabilidade.
Os painéis em Aço Stucco dispensam quaisquer outros revestimentos e sua
limpeza é simples e rápida, otimizando gastos de manutenção da fachada.
Além de seu visual sofisticado, o processo cria uma maior resistência contra
intempéries.
Aço Stucco
Indicado para revestimentos externos e internos, os painéis que contam com
este acabamento também possuem os benefícios já conhecidos dos painéis
isotérmicos, como uma grande capacidade de isolamento e maior velocidade
para instalações.
benchmark.kingspan-isoeste.com.br
84 85
RAL 9003 RAL 9002 RAL 7040 RAL 7035 RAL 1015
RAL 9010 RAL 6002 RAL 3000 RAL 5010 RAL 8012
benchmark.kingspan-isoeste.com.br
89
O incêndio se apaga no projeto
A maior preocupação no desenvolvimento do Núcleo XPIR foi a resistência contra fogo,
sua constituição e fabricação foram direcionadas para garantir total segurança dos
usuários de cada obra e projeto, independente do segmento, proporcionar uma experi-
ência nova em ambientação segura.
O XPIR possui densidade entre 38 e 40 kg/m² além de uma coloração verde para o
diferenciar dos demais produtos.
Proteção Total:
Vida Propriedade
Pessoas Ativos
benchmark.kingspan-isoeste.com.br
90 91
Ecológico
O XPIR é um produto totalmente ecológico, além de oferecer condições de isolamento
térmico e redução do consumo de energia, através do uso de equipamentos de clima-
tização e aquecimento, o novo núcleo utiliza de ”GARRAFAS PET” retiradas do oceano
para sua fabricação.
Para cada m² de produtos com núcleo em XPIR são necessárias 50 “GARRAFAS PET”
retiradas do oceano, mais que um produto, um passo em direção a limpeza de nossos
Oceanos.
50
Garrafas PET
por M², retiradas do
oceano, baixe um
leitor QR CODE e
conheça mais sobre
esse projeto.
benchmark.kingspan-isoeste.com.br
92 93
Sustentável
Toda a cadeia produtiva do XPIR é desenvolvida com intuito de apresentar ao merca-
do um produto totalmente sustentável e que garanta ao consumidor final, uma nova
experiência em núcleos isolantes.
Garante qualidade para ao projeto, sem agredir o que temos de importante para as
próximas gerações, um meio ambiente limpo e seguro para todos.
benchmark.kingspan-isoeste.com.br
94 95
Mais que um núcleo isolante.
benchmark.kingspan-isoeste.com.br
96 97
Inspire-se
benchmark.kingspan-isoeste.com.br
99
Condomínio Industrial Potiguara
Produto:
Concept Wall
benchmark.kingspan-isoeste.com.br
100 101
Empório Monte Verde
Produto:
Concept Wall
benchmark.kingspan-isoeste.com.br
102 103
Evergreen Valley College
Localização:
San Jose, Califórnia, EUA
Perfis:
Morin MX-1, MX-2, MX-3, MX-4, SLR-12
(Matrix 1.0, Matrix 2.0, Matrix 3.0, Matrix 4.0, )
Material:
20 ga galvalume
Cliente:
Aire Sheet Metal
benchmark.kingspan-isoeste.com.br
104 105
Betty Fairfax High School
Localização:
Laveen Village, Arizona, EUA
Perfis:
Morin BR7-35, SLR-16-2, F-12
(Matrix 1.0)
Material:
22ga, 18ga galvalume
Cliente:
Progressive Roofing
benchmark.kingspan-isoeste.com.br
106 107
Kingspan Isoeste
Produto:
Evolution
benchmark.kingspan-isoeste.com.br
108 109
Pilz
Athlone, Irlanda
Produto:
Evolution Axis
Evolution Recess
(Evolution)
Arquiteto:
Cook Architects
benchmark.kingspan-isoeste.com.br
110 111
Hastings District Court House
Location:
Hastings, Nova Zelândia
Produto:
Optimo
(Evolution)
benchmark.kingspan-isoeste.com.br
112 113
Kingspan Isoeste
Produto:
Creative Wall
benchmark.kingspan-isoeste.com.br
114 115
Health Partners
Neuroscience Center
Localização:
St. Paul, MN
Produto:
Dri-Design
Painted Aluminum
(Creative Wall)
Arquitetura:
BWBR
benchmark.kingspan-isoeste.com.br
116 117
Millwood Library
Produto:
Dri-Design Tapered
Material:
Alumínio Anodizado
(Creative Wall)
Arquitetura:
HCMA
Architecture
+ Design,
Vancouver and
Dub Architects
Ltd, Edmonton
benchmark.kingspan-isoeste.com.br
118 119
Módulo Conceito SmartWall
Localização:
Cambuí, Minas Gerais
Arquiteta:
Emille Reis
Produto:
SmartWall
Concept Wall
Cobertura com TPO
benchmark.kingspan-isoeste.com.br
120 121
Construindo o Futuro
benchmark.kingspan-isoeste.com.br
Central de vendas: 0800 747 1122
Todas as informações deste catálogo poderão ser alteradas a qualquer momento sem aviso prévio.
Imagens meramente ilustrativas.
Versão 14 / 19.11.20
122
