DNI 8146

RELÉ DE INJEÇÃO ELETRÔNICA FIAT - 12V


7 4 5 6 13 10 1 9

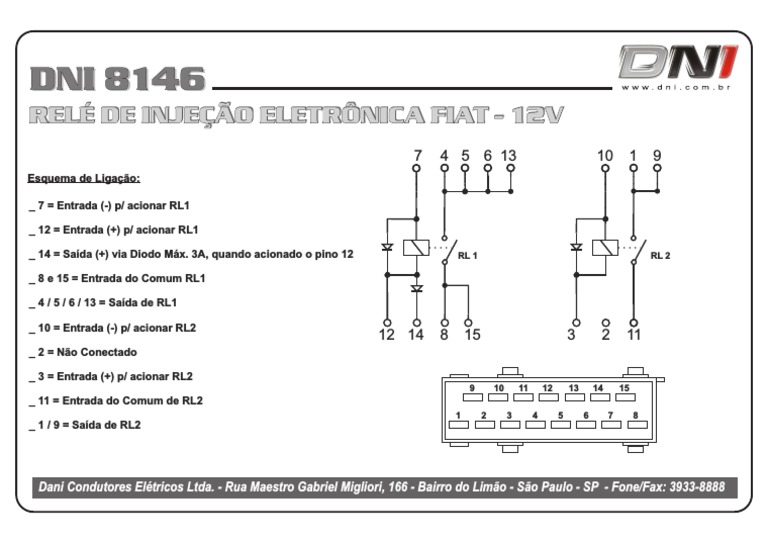

Esquema de Ligação:

_ 7 = Entrada (-) p/ acionar RL1

_ 12 = Entrada (+) p/ acionar RL1

_ 14 = Saída (+) via Diodo Máx. 3A, quando acionado o pino 12 RL 1 RL 2

_ 8 e 15 = Entrada do Comum RL1

_ 4 / 5 / 6 / 13 = Saída de RL1

_ 10 = Entrada (-) p/ acionar RL2


12 14 8 15 3 2 11
_ 2 = Não Conectado

_ 3 = Entrada (+) p/ acionar RL2


9 10 11 12 13 14 15
_ 11 = Entrada do Comum de RL2
1 2 3 4 5 6 7 8
_ 1 / 9 = Saída de RL2

Dani Condutores Elétricos Ltda. - Rua Maestro Gabriel Migliori, 166 - Bairro do Limão - São Paulo - SP - Fone/Fax: 3933-8888
