ESI[tronic]

Date 17 Jan 2023

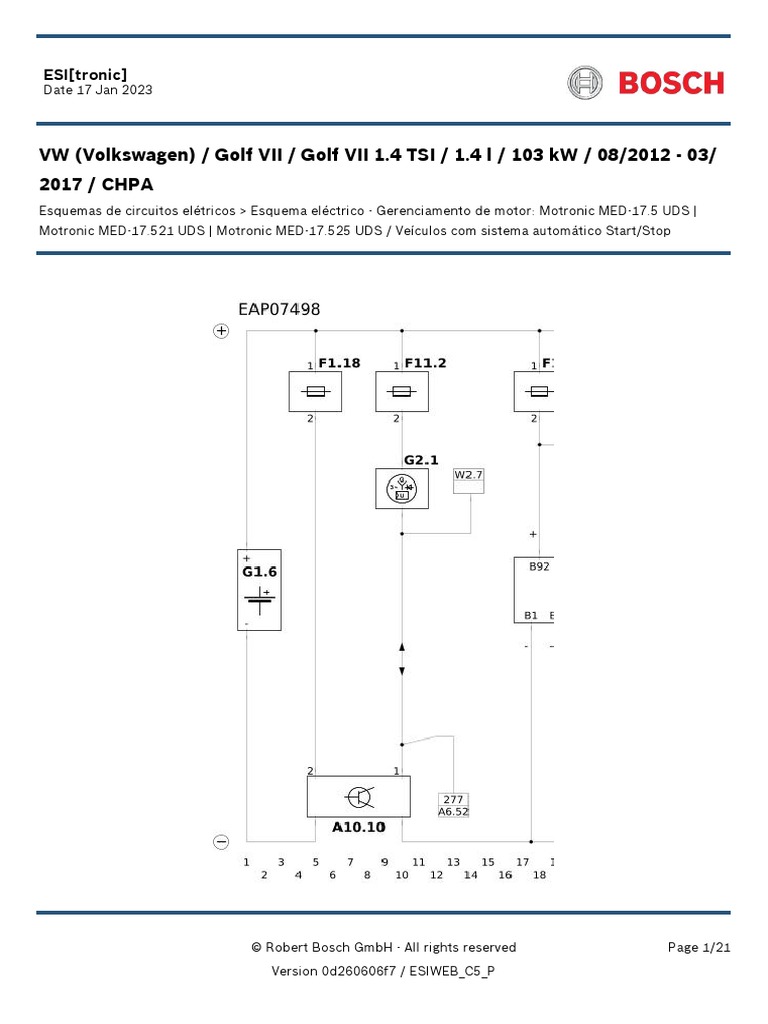

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 1/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 2/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 3/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 4/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 5/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 6/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 7/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 8/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 9/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 10/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 11/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 12/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 13/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 14/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 15/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 16/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

Legend
A1.1 Unidade de comando do motor.
A10.10 Unidade comando gerenciamento bateria.
A13.5 Unidade de controle pressão sobrealimen..
A18.4 Unidade comando bomba elétrica combust..
A2.15 Unidade de comando ESP.
A20.1 Unid. controle borboleta do acelerador.
A3.10 Módulo pedal aceler..
A3.8 Unidade de comando caixa câmbio automát..
A4.1 Unidade de comando do airbag.
A41.15 Unid. comando eletrônica coluna direção.
A5.16 Unid. de comando ventilador do radiador.
A6.14 Unidade de comando da porta do motorista.
A6.52 Gateway.
A6.8 Sistema eletrônico central.
A7.1 Painel de instrumentos combinado.
B1.11 Sonda Lambda (banco 1, sensor 1).
B1.12 Sonda Lambda (banco 1, sensor 2).
B14.1 Sensor da alta pressão do combustível.
B2.1 Sensor da pressão no tubo de admissão.
B2.30 Sensor de pressão do servofreio.
B2.700 Sens.pres.sobrealim. turboc.ac.gas.esc..
B23.1 Sensor da qualidade do óleo do motor.
B3.2 Sensor de temp. do líq. arrefecimento.
B3.39 Sensor temp. saída radiador.
B3.7 Sensor da temperatura exterior.
B4.114 Sensor da posição de ponto morto.
B4.115 Sensor posiç. comando válvulas admissão.
B4.116 Sensor posição comando válvulas escape.
B4.14 Sensor da posição do pedal do freio.
B4.15 Sensor de posição do pedal da embreagem.
B4.4 Sensor de posição da árvore de manivelas.
B7 Sensor de detonação.
B9.4 Sensor nível de enchimento do depósito.
E1.1 Vela de ignição do cilindro 1.

© Robert Bosch GmbH - All rights reserved Page 17/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

Legend
E1.2 Vela de ignição do cilindro 2.
E1.3 Vela de ignição do cilindro 3.
E1.4 Vela de ignição do cilindro 4.
F1.10 Fusível 10 (caixa de fusíveis 1).
F1.17 Fusível 17 (caixa de fusíveis 1).
F1.18 Fusível 18 (caixa de fusíveis 1).
F1.22 Fusível 22 (caixa de fusíveis 1).
F1.23 Fusível 23 (caixa de fusíveis 1).
F1.3 Fusível 3 (caixa de fusíveis 1).
F1.31 Fusível 31 (caixa de fusíveis 1).
F1.4 Fusível 4 (caixa de fusíveis 1).
F1.6 Fusível 6 (caixa de fusíveis 1).
F1.7 Fusível 7 (caixa de fusíveis 1).
F1.8 Fusível 8 (caixa de fusíveis 1).
F1.9 Fusível 9 (caixa de fusíveis 1).
F11.1 Fusível 1 (porta-fusíveis 1).
F11.2 Fusível 2 (porta-fusíveis 1).
F11.5 Fusível 5 (porta-fusíveis 1).
F4.35 Fusível 35 (caixa de fusíveis 4).
F4.49 Fusível 49 (caixa de fusíveis 4).
F4.8 Fusível 8 (caixa de fusíveis 4).
G1.6 Bateria (12 V).
G2.1 Alternador trifásico.
K1.1 Relé principal.
K1.252 Relé de partida 2.
K1.253 Relé de partida 1.
K1.65 Relé term. 15.
M1 Motor de partida.
M2 Motor do ventilador do radiador.
S1.224 Interruptor do comando Start/Stop.
S1.71 Interr.contato porta, lado motorista.
S10.1 Interruptor de contato do capô.
S3.51 Interruptor da pressão 2 óleo do motor.
S3.52 Saída de comutação.

© Robert Bosch GmbH - All rights reserved Page 18/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

Legend
T2.1 Módulo da bobina de ignição cilindro 1.
T2.2 Módulo da bobina de ignição cilindro 2.
T2.3 Módulo da bobina de ignição cilindro 3.
T2.4 Módulo da bobina de ignição cilindro 4.
W2.13-1 Bus de dados CAN C-1.
W2.13-2 Bus de dados CAN C-2.
W2.7 Bus de dados LIN.
X9.2 Conexão de diagnóstico (OBD).
Y1.21 Injetor de alta pressão (cilindro 1).
Y1.22 Injetor de alta pressão (cilindro 2).
Y1.23 Injetor de alta pressão (cilindro 3).
Y1.24 Injetor de alta pressão (cilindro 4).
Y10.116 Válvula magnética pressão óleo do motor.
Y10.175 Válv.magn.contr.comando válv.admissão.
Y10.176 Válv. magn. contr. comando válv. esc..
Y15 Bom. aux. de líq de arref. elétrica.
Y22.5 Bomba de vácuo do servofreio.
Y3 Bomba elétrica de combustível.
Y4.1 Válv. regener. e evapor. de combustível.
Y9.2 Válvula regulagem pressão do combustível.

© Robert Bosch GmbH - All rights reserved Page 19/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 20/21

Version 0d260606f7 / ESIWEB_C5_P
ESI[tronic]
Date 17 Jan 2023

VW (Volkswagen) / Golf VII / Golf VII 1.4 TSI / 1.4 l / 103 kW / 08/2012 - 03/
2017 / CHPA
Esquemas de circuitos elétricos > Esquema eléctrico - Gerenciamento de motor: Motronic MED-17.5 UDS |
Motronic MED-17.521 UDS | Motronic MED-17.525 UDS / Veículos com sistema automático Start/Stop

© Robert Bosch GmbH - All rights reserved Page 21/21

Version 0d260606f7 / ESIWEB_C5_P
