WI-XML Page 1 of 1

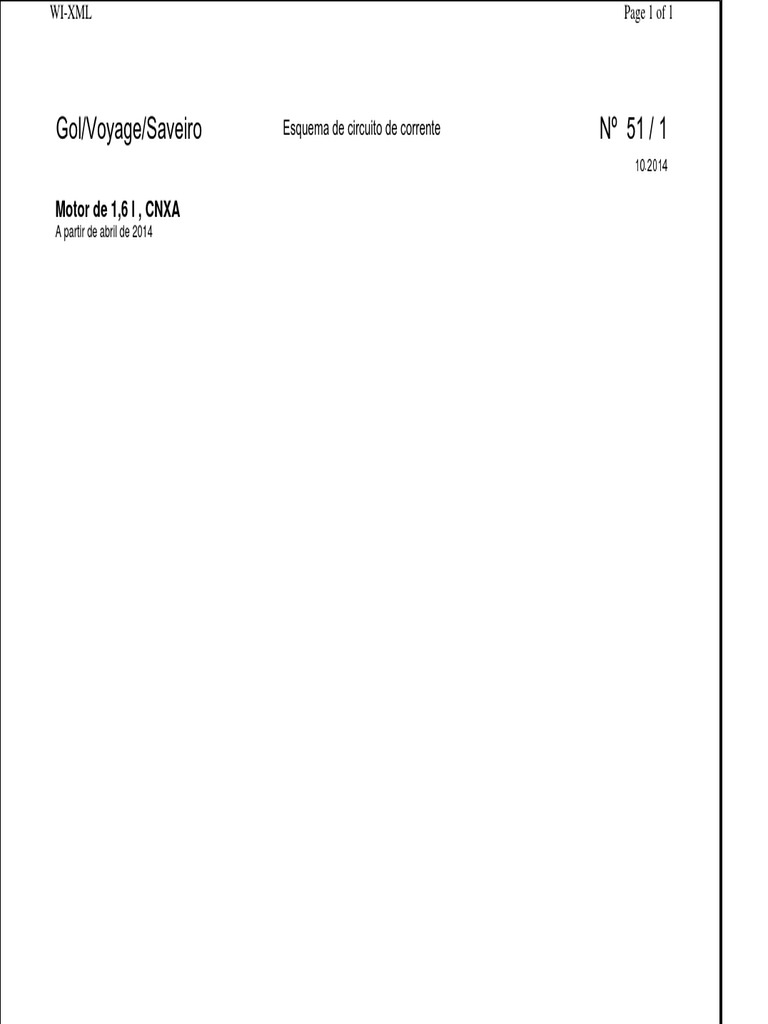

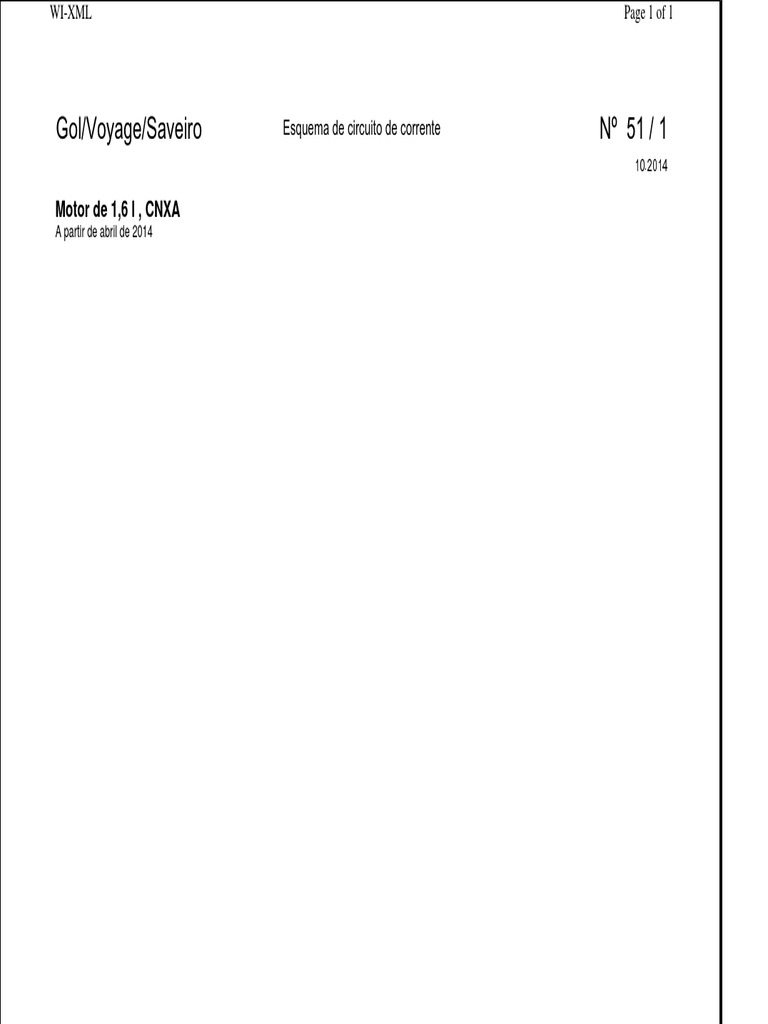

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº  51 / 1

10.2014

Motor de 1,6 l , CNXA

A partir de abril de 2014
WI-XML Page 2 of 1

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº  51 / 2

Bateria, Motor de partida, Gerador (alternador),
Regulador de tensão, Unidade de controle p/ rede
elétrica de bordo
A - Bateria
B - Motor de partida
C - Gerador (alternador)
C1 - Regulador de tensão
J519 - Unidade de controle p/ rede elétrica de bordo

S162 - Fusível 1 (30) do porta-fusíveis na bateria

S163 - Fusível 2 (30) do porta-fusíveis na bateria
S164 - Fusível 3 (30) do porta-fusíveis na bateria
S178 - Fusível 6 (30) do porta-fusíveis na bateria
S180 - Fusível 8 (30) do porta-fusíveis na bateria
T1a - Conector de 1 pino
T1b - Conector de 1 pino
T2u - Conector de 2 pinos
T14a - Conector de 14 pinos, No compartimento do
motor à esq.
T73a - Conector de 73 pinos
ws = branco 1
- Cabo-massa, bateria-carroceria
sw = preto - Conexão à massa próx. à/ao ..., Próximo à
ro = vermelho 29
rt = vermelho bateria
br = marrom - Ligação aparafusada (30) no porta-fusíveis da
gn = verde 507
bl = azul
bateria
gr = cinza * - Apenas para veículos com unidade de controle
li = lilás da rede eléctrica BFM
vi = lilás
ge = amarelo *2 - Apenas para veículos com unidade de controle
or = laranja da rede eléctrica BCM
rs = rosa
WI-XML Page 3 of 1

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº  51 / 3

Comutador de ignição, Unidade de controle p/ rede
elétrica de bordo, Ligação de cabos p/ terminal 30
D - Comutador de ignição
J519 - Unidade de controle p/ rede elétrica de bordo

T6t - Conector de 6 pinos

T14a - Conector de 14 pinos, No compartimento do
motor à esq.
T73c - Conector de 73 pinos
TV2 - Ligação de cabos p/ terminal 30
B272
- Ligação positiva (30) no chicote principal

B273
- Ligação positiva (15) no chicote principal

B299
- Ligação positiva 3 (30) no chicote principal

B499
- Ligação 2 (53c) no chicote interno

E68
- Ligação 2 (87a) no chicote sistema de injeção
* - Apenas para veículos com unidade de controle
da rede eléctrica BCM

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 4 of 1

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº  51 / 4

Unidade de controle p/ rede elétrica de bordo
J519 - Unidade de controle p/ rede elétrica de bordo

SA7 - Fusível 7 do porta-fusíveis A

SA24 - Fusível 24 do porta-fusíveis A
SA26 - Fusível 26 do porta-fusíveis A
SA30 - Fusível 30 do porta-fusíveis A
SA34 - Fusível 34 do porta-fusíveis A
SA40 - Fusível 40 do porta-fusíveis A
SA41 - Fusível 41 do porta-fusíveis A
B146
- Ligação positiva 1 (87) no chicote interno

B322
- Ligação positiva 8 (30a) no chicote principal

B354
- Ligação positiva 5 (87a) no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
