WI-XML Page 1 of 4

Gol/Voyage/Saveiro Lugares de posicionamento Nº  803 / 1

Edição 03.2013

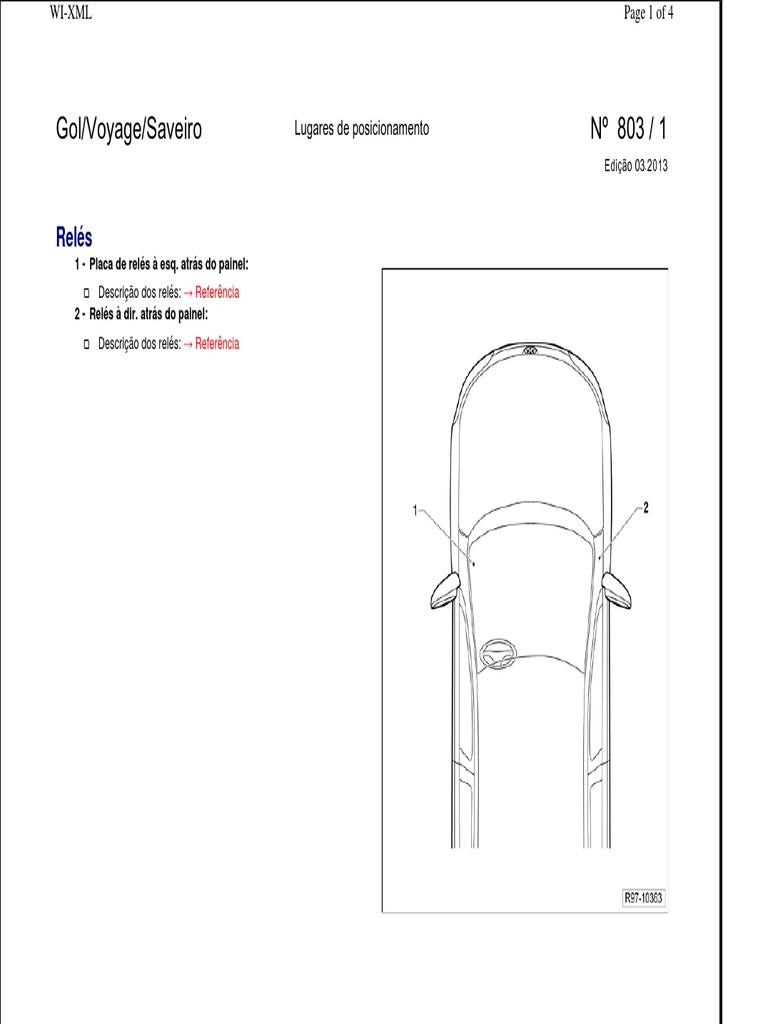

Relés
1 - Placa de relés à esq. atrás do painel:
Descrição dos relés: → Referência
2 - Relés à dir. atrás do painel:
Descrição dos relés: → Referência
WI-XML Page 2 of 4

Placa de relés à esq. atrás do painel

Descrição dos relés:

1 - Relé aliviador p/ contato X -J59-
Cor: Verde-claro
2 - Relé 1 de alimentação de tensão -J701-
Cor: Preto
3 - Relé da 2a vel. do ventilador do radiador -J101-
Cor: Preto
4 - Relé de corte do sistema de ar condicionado -J365-
Cor: Preto
5 - Relé da bomba de combustível -J17-
Cor: Preto
6 - Relé do dispositivo de partida a frio -J41-
Cor: Branco
7 - Relé p/ ventilador de ar natural e ventilador do radiador -J209-
Cor: Preto
8 - Relé de farol baixo -J331-
Cor: Preto
9 - Relé dos faróis altos -J12-
Cor: Preto
10 - Relé da buzina do alarme -J641-
Cor: Cinza
11/12 - Relé dos faróis de neblina -J5-
Cor: Preto
Cor: Azul1)
13 - Relé aliviador do terminal 15 -J404-
Cor: Preto
13 - Relé p/ iluminação da caçamba -J1037-
Cor: Preto
14 - Relé do motor de partida -J53-
Cor: Preto
15 - Relé aliviador 2 do contato X -J339-
Cor: Azul
WI-XML Page 3 of 4

16 - Relé da bomba hidráulica da transmissão -J510-

Cor: Preto

Nota
1)
Apenas para Gol Rallye

Relés à dir. atrás do painel

Descrição dos relés:

A - Relé 2 do motor de partida -J695-
Cor: Preto
B - Unidade de controle p/ rebatimento do espelho retrovisor externo -J351-
Cor: Preto
WI-XML Page 4 of 4
