EE.

01-0008-B Edição: 11/99

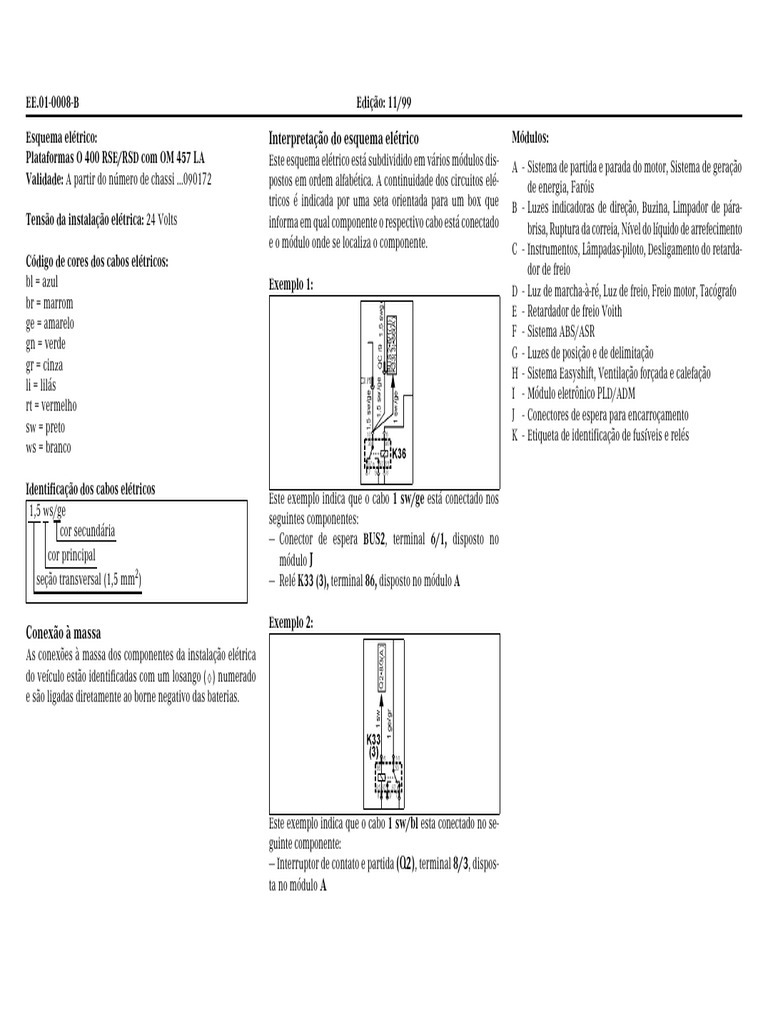

Esquema elétrico: Interpretação do esquema elétrico Módulos:

Plataformas O 400 RSE/RSD com OM 457 LA Este esquema elétrico está subdividido em vários módulos dis- A - Sistema de partida e parada do motor, Sistema de geração
Validade: A partir do número de chassi ...090172 postos em ordem alfabética. A continuidade dos circuitos elé- de energia, Faróis
tricos é indicada por uma seta orientada para um box que B - Luzes indicadoras de direção, Buzina, Limpador de pára-
Tensão da instalação elétrica: 24 Volts informa em qual componente o respectivo cabo está conectado brisa, Ruptura da correia, Nível do líquido de arrefecimento
e o módulo onde se localiza o componente. C - Instrumentos, Lâmpadas-piloto, Desligamento do retarda-
Código de cores dos cabos elétricos:
dor de freio
bl = azul Exemplo 1: D - Luz de marcha-à-ré, Luz de freio, Freio motor, Tacógrafo
br = marrom
E - Retardador de freio Voith
ge = amarelo
F - Sistema ABS/ASR
gn = verde
G - Luzes de posição e de delimitação
gr = cinza
H - Sistema Easyshift, Ventilação forçada e calefação
li = lilás
I - Módulo eletrônico PLD/ADM
rt = vermelho
J - Conectores de espera para encarroçamento
sw = preto
K - Etiqueta de identificação de fusíveis e relés
ws = branco

Identificação dos cabos elétricos

Este exemplo indica que o cabo 1 sw/ge está conectado nos
1,5 ws/ge seguintes componentes:
cor secundária — Conector de espera BUS2, terminal 6/1, disposto no
cor principal módulo J
seção transversal (1,5 mm2) — Relé K33 (3), terminal 86, disposto no módulo A

Exemplo 2:
Conexão à massa
As conexões à massa dos componentes da instalação elétrica
do veículo estão identificadas com um losango ( ◊ ) numerado
e são ligadas diretamente ao borne negativo das baterias.

Este exemplo indica que o cabo 1 sw/bl esta conectado no se-

guinte componente:
— Interruptor de contato e partida (Q2), terminal 8/3, dispos-
ta no módulo A
EE.01-0008-B Edição: 11/99 Módulo A

A - Sistema de partida e parada do motor, Sistema de geração de energia, Faróis

B42 Interruptor de ponto morto K27 Relé auxiliar do terminal 58
B46 Interruptor de partida no compartimento motor K33 (3) Relé de desligamento da iluminação na partida
B47 Interruptor de parada do motor no compartimento do motor K36 Relé de bloqueio de partida
B48 Interruptor de bloqueio de partida com a tampa do K40 Relé de realimentação do KL.15
compartimento do motor aberta M13 Motor de partida
E1 Farol alto/ baixo esquerdo Q1 Chave geral das baterias
E2 Farol alto/ baixo direito Q2 Interruptor de contato e partida
E27 Farol alto esquerdo S1 Interruptor geral de luzes
E28 Farol alto direito Z4 Conector Chassis - Central Elétrica
FA Fusíveis da luz alta dos faróis
FB Fusíveis da luz baixa dos faróis
G11 Alternadores
G19 Baterias
K2 Relé auxiliar do terminal 15
K3 Relé auxiliar do farol baixo
K4 Relé auxiliar do farol alto
EE.01-0008-B Edição: 11/99 Módulo B

B - Luzes indicadoras de direção, Buzina, Limpador de pára-brisa, Ruptura da correia, Nível do líquido de arrefecimento
B25 Sensor do indicador de ruptura da correia do ventilador S3 Interruptor conjugado na coluna de direção
B49 Interruptor do sensor de nível do líquido do arrefecimento S4 Interruptor comutador da buzina elétrica/pneumática
E3 Luz indicadora de direção dianteira esquerda S5 Interruptor das luzes de emergência (pisca-alerta)
E4 Luz indicadora de direção dianteira direita V1 Válvula magnética da buzina pneumática
E5 Luz indicadora de direção traseira esquerda
E6 Luz indicadora de direção traseira direita
E36 Luz indicadora direção lateral esquerda
E37 Luz indicadora direção lateral direita
K6 Relé temporizador do motor do limpador de pára-brisa
K7 Relé das luzes indicadoras de direção
K33 (2) Módulo eletrônico do sensor de nível do liquido de
arrefecimento
M2 Motor do lavador de pára-brisa
M3 Motor do limpador de pára-brisa
P1 Buzina
EE.01-0008-B Edição: 11/99 Módulo C

C - Instrumentos, Lâmpadas-piloto, Desligamento do retardador de freio

B2 Sensor do nível do combustível H29 Lâmpada piloto indicadora de ruptura da correia do P18 Painel de instrumentos
B4 Interruptor da lâmpada-piloto da pressão pneumática ventilador P20 Voltímetro
B7 Interruptor da lâmpada-piloto do freio de estacionamento H35 Lâmpada piloto de nível do líquido de arrefecimento R7 Resistência para excitação do alternador II]
B8 Interruptor da lâmpada-piloto do indicador de manutenção do H37 Lâmpada piloto de baixa pressão pneumática T5 Alarme sonoro de temperatura do motor, pressão de óleo,
filtro de ar H40 Lâmpada piloto de controle dos sistemas (PLD/ADM) ruptura da correia do ventilador e baixa pressão pneumática
B91 Sensor do nível de fluído da embreagem H41 Lâmpada piloto de baixo nível de óleo do cárter
H4 Lâmpada piloto da temperatura d’água do motor H49 Lâmpada piloto da tampa do bagageiro
H6 Lâmpada piloto do freio de estacionamento H50 Lâmpada piloto de parada solicitada
H7 Lâmpada piloto do indicador de manutenção do filtro de ar H51 Lâmpada piloto do acionamento da porta
H9 Lâmpada piloto da luz alta H52 Lâmpada piloto de nível do fluído da embreagem
H10 Lâmpada piloto das luzes indicadoras de direção K63 Relé auxiliar de desligamento do retardador de freio
H11 Lâmpada piloto de controle de carga das baterias P4 Tacômetro (conta-giros)
H17 Lâmpada piloto de operação do ASR P15 Indicador do nível de combustível
H18 Lâmpada piloto de controle do ABS P16 Indicador de pressão do óleo do motor
H26 Lâmpada piloto do retardador de freio P17 Indicador de temperatura d’água do motor
EE.01-0008-B Edição: 11/99 Módulo D

D - Luz de marcha-à-ré, Luz de freio, Freio-motor, Tacógrafo

B11 Interruptor da luz de marcha-à-ré
B14 Interruptor da luz de freio
B45 Interruptor do freio-motor no piso
G16 Sensor de velocidade
K29 Relé de comando das luzes de freio
K35 Relé de corte do freio motor pelo sistema Easy-Shift
K62 Relé auxiliar do tacógrafo eletrônico
S7 Interruptor do freio motor - direto/desliga
EE.01-0008-B Edição: 11/99 Módulo E

E - Retardador de freio Voith

B37 Sensor de temperatura do retardador
B60 Sensor de pressão de óleo do retardador
B64 Interruptor de pressão pneumática de acionamento do
retardador
J4 Conector para diagnóstico do retardador
K49 Relé de acionamento do retardador pelo acelerador
K56 Relé de acionamento do retardador pelo pedal de freio
K65 Relé auxiliar de acionamento do freio-motor pelo retardador
S31 Interruptor de acionamento do retardador
U3 Unidade de comando do retardador
V18 Válvula magnética do retardador
EE.01-0008-B Edição: 11/99 Módulo F

F - Sistema ABS/ASR
B26 Sensor dianteiro esquerdo do ABS/ASR
B27 Sensor dianteiro direito do ABS/ASR
B28 Sensor traseiro esquerdo do ABS/ASR
B29 Sensor traseiro direito do ABS/ASR
K16 Relé de alimentação (B+) ABS
K17 Relé de alimentação (B+) ABS
S17 Interruptor “Blink-code” ABS/ASR
S32 interruptor “Off-road do ABS/ASR”
U5 Unidade de comando do ABS/ASR
V7 Válvula de controle dianteira esquerda do ABS
V8 Válvula de controle dianteira direita do ABS
V9 Válvula de controle traseira esquerda do ABS
V10 Válvula de controle traseira direita do ABS
V11 Válvula proporcional
V12 Válvula de bloqueio traseira esquerda do ASR
V13 Válvula de bloqueio traseira direita do ASR
EE.01-0008-B Edição: 11/99 Módulo G

G - Luzes de posição e de delimitação

E11 Luz de posição traseira esquerda
E12 Luz de posição traseira direita
E13 Luz de delimitação dianteira esquerda
E14 Luz de delimitação dianteira direita
E15 Luz de posição lateral esquerda
E16 Luz de posição lateral direita
E17 Luz de posição dianteira esquerda
E18 Luz de posição dianteira direita
E40 Luz de delimitação traseira esquerda
E41 Luz de delimitação traseira direita
EE.01-0008-B Edição: 11/99 Módulo H

H - Sistema Easyshift, Ventilação forçada e calefação

B40 Interruptor do easyshift no pedal da embreagem
B41 Interruptor de marcha engatada
G10 Sensor de rotação de entrada da caixa de mudanças
G12 Sensor de rotação de entrada da caixa de mudanças
H14 Iluminação do painel de ventilação
M4 Motor do ventilador
R1 Resistência do ventilador
S27 Interruptor do sistema de ventilação forçada e calefação
S29 Comando de troca de marcha easyshift
U10 Módulo eletrônico do sistema easyshift
U11 Unidade das válvulas eletromagnéticas do easyshift
U12 Módulo amplificador do sensor de rotação
U13 Módulo eletrônico de corte de pressão do sistema easyshift
V23 Válvula magnética do sistema de calefação
EE.01-0008-B Edição: 11/99 Módulo I

I - Módulo eletrônico PLD/ADM

B51 Sensor de temperatura do líquido de arrefecimento
B70 Sensor de temperatura do combustível
B71 Sensor de temperatura e de pressão do coletor de admissão
B72 Sensor de pressão de óleo do motor
B73 Sensor de temperatura de óleo do motor
G17 Sensor de rotação da árvore de manivelas
G18 Sensor de inicio de injeção
U16 Módulo de comando eletrônico do motor (PLD)
U17 Pedal do acelerador
U27 Módulo de comando eletrônico do motor (ADM)
V17 Válvula magnética do Top Brake
V30 Válvula magnética Top-Brake/ Freio-motor
V31 Conjunto de válvulas solenóides de injeção
EE.01-0008-B Edição: 11/99 Módulo J

J - Conectores de espera para encarroçamento

BUS1 Conector de espera
BUS2 Conector de espera
EE.01-0008-B Edição: 11/99 Módulo K

Quebra correia/
- Retarder/
Tomada
F1- 5A F21- 7,5A - Líquido de arrefeci- K2 - Relé auxiliar terminal 15
diagnose mento
F2- 10A -ABS/ASR F22- 5A -Luzes piloto K3 - Relé auxiliar farol baixo

F3- 7,5A - Easy-shift F23- 5A -Retarder K4 - Relé auxiliar farol alto

F4- 7,5A - Easy-shift F24- 5A -Tomada diagnose K5 - Relé temporizador motor

limpador pára-brisa
F5- 7,5A - Freio
motor/ Luzes
- Relé
das lanternas indica-
de freio/ Luzes de ré F25- 15A -Calefação K7 doras de direção
Desligamento do
K16 - Relé
alimentação (B+)
F6- 7,5A - faróis F26- 7,5A - Luzes de advertência ABS
F7 - Reserva F27- 5A -Tacógrafo K17 - Relé alimentação (B+)
ABS
- Luzes
delimitação-
F8- 5A lateral - posição esq. F28- 5A -Buzina K27 -Relé auxiliar terminal 58
Luzes delimitação -
K29 - Relé
comando luzes de
F9- 5A - traseira - lateral - F29- 15A -ABS / ASR freio
esquerda
Luzes delimitação -
K33(2)Módulo
nível líquido arre-
F10- 5A - lateral - posição - F30- 15A -ABS / ASR fecimento
direita
Luzes delimitação -
F11- 5A - traseira - lateral - F31- 5A - Módulo PLD (termi- K33(3)Relé desligamento dos
nal 15) faróis
direita
F12- 5A - Tacógrafo/
Ilumina-
- Módulo
ADM (termi-
K35 - Relé
corte freio motor
F32- 5A
ção dos instrumentos nal 15) easy-shift
- Freio-motor/
resis-
F13- 15A - Farol alto esquerdo F33- 5A K36 -Relé bloqueio de partida
tência alternador
- Módulo
ADM (termi-
K40 - Relé
de realimentação
F14- 15A - Farol alto direito F34- 5A
nal 30) KL.15
K49 - Relé
acionamento retar-
F15- 7,5A - Farol baixo esquerdo F35- Reserva
der
Relé acionamento retar-
F16- 7,5A - Farol baixo direito F36- Reserva K56 - der através do freio
Temperatura d’ água
K62 - Relé
aux. tacógrafo ele-
F17- 5A - Pressão óleo do moto
trônico
Instrumentos
F18- 5A - Acionamento freio- K63 - Relé aux. corte do retar-
motor pelo retarder der
F19- 15A - Limpador pára-brisa/ K65 - Relé aux. acionamento
lavador freio motor pelo retarder
F20- 7,5A - Luzes indicadoras de
direção

K - Etiqueta de identificação de fusíveis e relés
