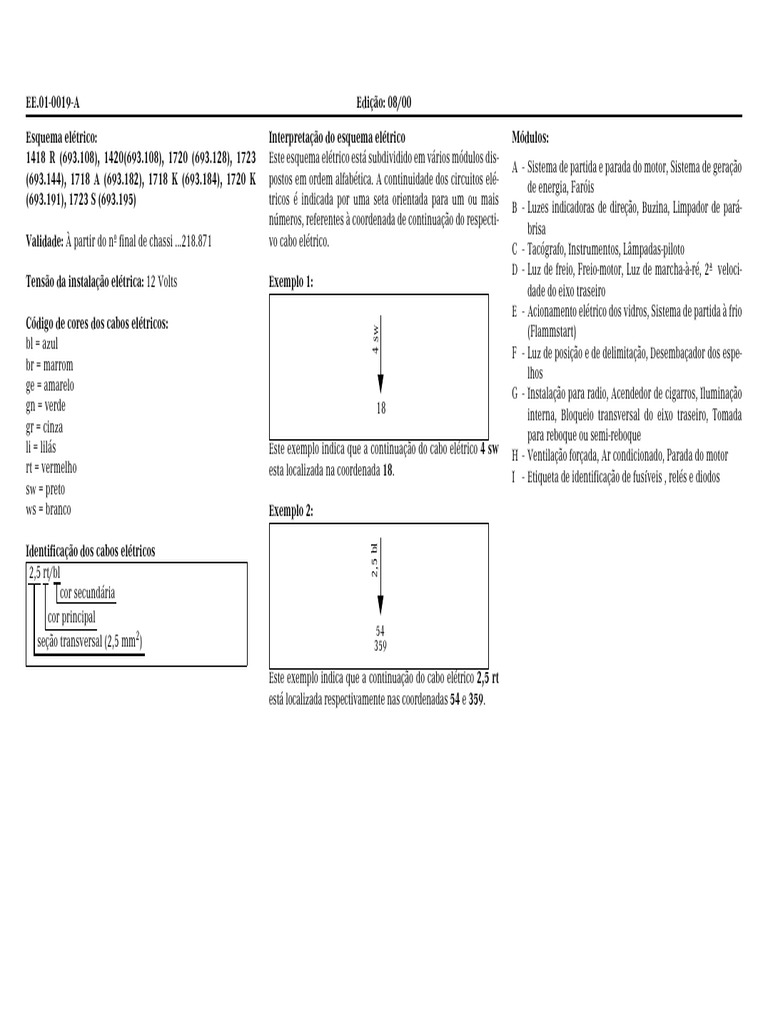

EE.

01-0019-A Edição: 08/00

Esquema elétrico: Interpretação do esquema elétrico Módulos:

1418 R (693.108), 1420(693.108), 1720 (693.128), 1723
(693.144), 1718 A (693.182), 1718 K (693.184), 1720 K
(693.191), 1723 S (693.195)
Validade: À partir do nº final de chassi ...218.871
Tensão da instalação elétrica: 12 Volts
Código de cores dos cabos elétricos:
Este esquema elétrico está subdividido em vários módulos dis-
A - Sistema de partida e parada do motor, Sistema de geração
postos em ordem alfabética. A continuidade dos circuitos elé-
de energia, Faróis
tricos é indicada por uma seta orientada para um ou mais
B - Luzes indicadoras de direção, Buzina, Limpador de pará-
números, referentes à coordenada de continuação do respecti-
brisa
vo cabo elétrico.
C - Tacógrafo, Instrumentos, Lâmpadas-piloto
D - Luz de freio, Freio-motor, Luz de marcha-à-ré, 2ª veloci-
Exemplo 1:
dade do eixo traseiro
E - Acionamento elétrico dos vidros, Sistema de partida à frio

4 sw
(Flammstart)
bl = azul
F - Luz de posição e de delimitação, Desembaçador dos espe-
br = marrom
lhos
ge = amarelo
G - Instalação para radio, Acendedor de cigarros, Iluminação
gn = verde 18 interna, Bloqueio transversal do eixo traseiro, Tomada
gr = cinza
para reboque ou semi-reboque
li = lilás Este exemplo indica que a continuação do cabo elétrico 4 sw H - Ventilação forçada, Ar condicionado, Parada do motor
rt = vermelho esta localizada na coordenada 18. I - Etiqueta de identificação de fusíveis , relés e diodos
sw = preto
ws = branco Exemplo 2:

2,5 bl
Identificação dos cabos elétricos
2,5 rt/bl
cor secundária
cor principal
54
seção transversal (2,5 mm2) 359

Este exemplo indica que a continuação do cabo elétrico 2,5 rt

está localizada respectivamente nas coordenadas 54 e 359.
EE.01-0019-A Edição: 08/00 Módulo A

A - Sistema de partida e parada do motor, Sistema de geração de energia, Faróis

B41 Interruptor de marcha engatada Q2 Interruptor de contato e partida
B46 Interruptor de partida no compartimento do motor R4 Reostato de controle da iluminação do painel de instrumentos
E27 Farol alto esquerdo S1 Interruptor geral de luzes
E28 Farol alto direito
E43 Farol baixo esquerdo
E44 Farol baixo direito
FA Barramento de fusíveis da luz alta dos faróis
FB Barramento de fusíveis da luz baixa dos faróis
G14 Alternador
G15 Bateria
K1 Relé auxiliar de partida
K2 Relé auxiliar do terminal 15
K4 Relé auxiliar da luz alta
M8 Motor de partida
Q1 Chave geral da bateria
EE.01-0019-A Edição: 08/00 Módulo B

B - Luzes indicadoras de direção, Buzina, Limpador de pára-brisa

E3 Luz indicadora de direção dianteira esquerda
E4 Luz indicadora de direção dianteira direita
E5 Luz indicadora de direção traseira esquerda
E6 Luz indicadora de direção traseira direita
FC (KL. 15) Barramento de fusíveis do terminal Kl. 15
K6 Relé temporizador do motor do limpador de pára-brisa
K7 Relé das luzes indicadoras de direção
K44 Relé auxiliar das luzes indicadoras de direção esquerda
K45 Relé auxiliar das luzes indicadoras de direção direita
M2 Motor do lavador de pára-brisa
M3 Motor do limpador de pára-brisa
P1 Buzina elétrica
S3 Interruptor combinado na coluna de direção
S5 Interruptor das luzes de advertência (pisca-alerta)
EE.01-0019-A Edição: 08/00 Módulo C

C - Tacógrafo, Instrumentos, Lâmpadas-piloto

B2 Sensor do nível de combustível mudanças) H55 Lâmpada-piloto do eixo dianteiro desacoplado
B7 Interruptor da lâmpada-piloto do freio de estacionamento H6 Lâmpada-piloto do freio de estacionamento H56 Lâmpada-piloto da tração total (tração dianteira)
B8 Interruptor da lâmpada-piloto do indicador de manutenção do H7 Lâmpada-piloto do indicador de manutenção do filtro de ar P4 Tacômetro (conta giros)
filtro de ar H9 Lâmpada-piloto da luz alta P5 Tacógrafo eletrônico
B10 Interruptor da lâmpada-piloto da tomada de força H10 Lâmpada-piloto das luzes indicadoras de direção P7 Velocímetro eletrônico
B31 Interruptor da lâmpada-piloto do bloqueio transversal do H11 Lâmpada-piloto de controle de carga das baterias P15 Indicador do nível de combustível
diferencial H12 Lâmpada-piloto da tomada de força P16 Indicador da pressão de óleo do motor
B44 Interruptor da lâmpada-piloto da 2ª velocidade do eixo H23 Lâmpada-piloto bloqueio transversal do diferencial P17 Indicador da temperatura do motor
traseiro H27 Lâmpada-piloto do sistema auxiliar de partida a frio P18 Painel de instrumentos
B51 Sensor de temperatura do líquido de arrefecimento do motor (Flammstart) T5 Alarme sonoro de temperatura, pressão de óleo do motor,
B52 Sensor da pressão de óleo do motor H34 Lâmpada-piloto da 2a. velocidade do eixo traseiro ruptura da correia do ventilador e pressão pneumática
B63 Interruptor da lâmpada-piloto da trava da cabina H35 Lâmpada-piloto do nível de líquido de arrefecimento
B92 Interruptor da lâmpada-piloto do eixo dianteiro desacoplado H37 Lâmpada-piloto da pressão pneumática do sistema de freio
B93 Interruptor da lâmpada-piloto da tração total H39 Lâmpada-piloto da cabina inclinada para a frente
G3 Gerador de impulsos (sensor de velocidade na caixa de H47 Lâmpada-piloto do desembaçador dos espelhos retrovisores
EE.01-0019-A Edição: 08/00 Módulo D

D - Luz de freio, Freio-motor, Luz de marcha-à-ré, 2ª velocidade do eixo traseiro

B4 Interruptor do indicador da pressão pneumática K19 Relé de corte do freio-motor em baixa rotação
B11 Interruptor da luz da marcha-à-ré S7 Interruptor do freio-motor direto/desliga
B13 Interruptor da luz de freio (freio manual do reboque ou semi- U15 Módulo eletrônico da 2ª velocidade do eixo traseiro
reboque) V3 Válvula eletromagnética do freio-motor
B14 Interruptor da luz de freio
B15 Interruptor do freio-motor no pedal do acelerador
B54 Interruptor da lâmpada piloto de falha do freio dianteiro
B55 Interruptor da lâmpada piloto de falha do freio traseiro
E7 Luz de marcha-à-ré esquerda
E8 Luz de marcha-à-ré direita
E9 Luz de freio esquerda
E10 Luz de freio direita
FC (Kl. 15) Barramento de fusíveis do terminal 15
G16 Gerador de impulsos na caixa de mudanças (sensor de
velocidade)
EE.01-0019-A Edição: 08/00 Módulo E

E - Acionamento elétrico dos vidros, Sistema de partida a frio (Flammstart)

B36 Interruptor de temperatura do sistema auxiliar de partida a U2 Unidade eletrônica da partida a frio por chama (Flammstart)
frio (Flammstart) V21 Válvula eletromagnética do sistema de partida a frio
B49 Interruptor da lâmpada piloto de nível do líquido de (Flammstart)
arrefecimento
FC (Kl. 15) Barramento de fusíveis do terminal 15
K33/2 Módulo eletrônico do sensor de nível do líquido de
arrefecimento
M5 Motor de acionamento do vidro, lado do motorista
M6 Motor de acionamento do vidro, lado do passageiro
R8 Vela de pré-aquecimento do sistema de partida a frio
(flammstart)
S12 Interruptor de acionamento do vidro, lado do motorista
S13 Interruptor de acionamento do vidro, lado do passageiro
S33 Interruptor de acionamento do vidro, lado do passageiro
(acionado pelo motorista)
EE.01-0019-A Edição: 08/00 Módulo F

F - Luz de posição e de delimitação, Desembaçador dos espelhos

E11 Luz de posição traseira esquerda
E12 Luz de posição traseira direita
E13 Luz de delimitação dianteira esquerda
E14 Luz de delimitação dianteira direita
E15 Luz de posição lateral esquerda
E16 Luz de posição lateral direita
E17 Luz de posição dianteira esquerda
E18 Luz de posição dianteira direita
FE (Kl. 58) Barramento de fusíveis do terminal 58
R2 Resistência de aquecimento do espelho retrovisor esquerdo
R3 Resistência de aquecimento do espelho retrovisor direito
S9 Interruptor desembaçador dos espelhos
EE.01-0019-A Edição: 08/00 Módulo G

G - Instalação para rádio, Acendedor de cigarros, Iluminação interna, Bloqueio transversal do eixo traseiro, Tomada para
reboque ou semi-reboque
A3 Rádio J1 Tomada para reboque ou semi-reboque
A4 Alto-falante S21 Interruptor do bloqueio transversal do diferencial
A5 Acendedor de cigarros V15 Válvula eletromagnética do bloqueio transversal do
B17 Interruptor na porta para iluminação da cabina diferencial
B18 Interruptor da iluminação do porta-luvas
B50 Interruptor da iluminação do porta-luvas, lado do motorista
D2 Diodo de teste das lâmpadas-piloto H5, H7, H11 e H13
D8 Diodo de teste da lâmpada-piloto H39
E20 Iluminação do porta-luvas
E45 Iluminação do porta-luvas, lado do motorista
FD (Kl. 30) Barramento de fusíveis do terminal 30
FX Fusível 50 A do sistema auxiliar de partida (Flammstart)
H15 Iluminação interna da cabina
EE.01-0019-A Edição: 08/00 Módulo H

H - Ventilação forçada, Ar condicionado, Parada do motor

A10 Seletor de velocidades - ventilação/ar condicionado
A11 Controle do ar condicionado
A12 Iluminação do painel de ventilação
B22 Termostato do ar condicionado
B53 Pressostato duplo do ar condicionado
K10 Relé auxiliar do ventilador
K11 Relé auxiliar do ar condicionado
K13 Relé de comando de parada do motor
K38 Relé auxiliar do compressor do ar condicionado
M4 Motor do ventilador (Ventilação forçada)
P9 Compressor com acoplamento magnético do ar condicionado
R5 Resistência do ar condicionado
V5 Válvula eletromagnética de parada do motor diesel
EE.01-0019-A Edição: 08/00 Módulo I

Acionamento elétrico do vidro

F1- 7,5A Farol alto esquerdo F16- 15A K1 Relé auxiliar de partida
(passageiro)
F2- 7,5A Farol alto direito F17- 7,5A Partida à frio K2 Relé auxiliar do terminal 15
Tacógrafo e nível do líquido de
F3- 7,5A Farol baixo esquerdo F18- 7,5A K4 Relé auxiliar do farol alto
arrefecimento
Lanternas de posição e delimita- Relé temporizador do limpador
F4- 7,5A Farol baixo direito F19- 7,5A K6
ção esquerda do pára-brisa
Lanternas de posição e delimita- Relé das lanternas indicadoras
F5- 5A Parada do motor F20- 7,5A K7
ção direita de direção
Ventilação forçada Relé auxiliar da ventilação for-
F6- 25A F21 Reserva K10
Ar condicionado çada
F7- 15A Limpador e lavador do pára-brisa F22 Reserva K11 Relé auxiliar do ar condicionado

F8- 7,5A Buzina e partida no motor F23- 5A Iluminação dos instrumentos K13 Relé de parada do motor
Lanternas indicadoras de direção
F9- 7,5A F24 Reserva K19 Relé corte à baixa rotação
e trava do eixo traseiro transversal
Temperatura d’água, pressão do
F10- 5A F25- 5A Rádio K33(2) Relé nível líquido arrefecimento
óleo do motor e instrumentos
F11- 5A Lâmpadas piloto F26- 7,5A Acendedor de cigarros K38 Relé auxiliar do ar condicionado
5A Lanternas de marcha à-ré e
Iluminação do porta-luvas e tacó- Relé auxiliar das lanternas indica-
F12- ventilação forçada F27- 7,5A K44
grafo doras de direção esquerda
10A Tomada de reboque
5A
Lanternas de freio e freio-motor Iluminação interna e lanternas Relé auxiliar das lanternas indica-
F13- F28- 10A K45
Tomada de reboque intermitentes de advertência doras de direção direita
10A
Aquecimento dos espelhos Lanternas indicadoras de direção Diodo “Check” da lâmpada piloto
F14- 7,5A F29- 5A D2
retrovisores externos reboque do filtro de ar saturado
Acionamento elétrico do vidro Diodo “Check” da lâmpada piloto
F15- 15A F30- 5A Ar condicionado D8
(motorista) cabina basculada

I- Etiqueta de identificação de fusíveis, relés e diodos
