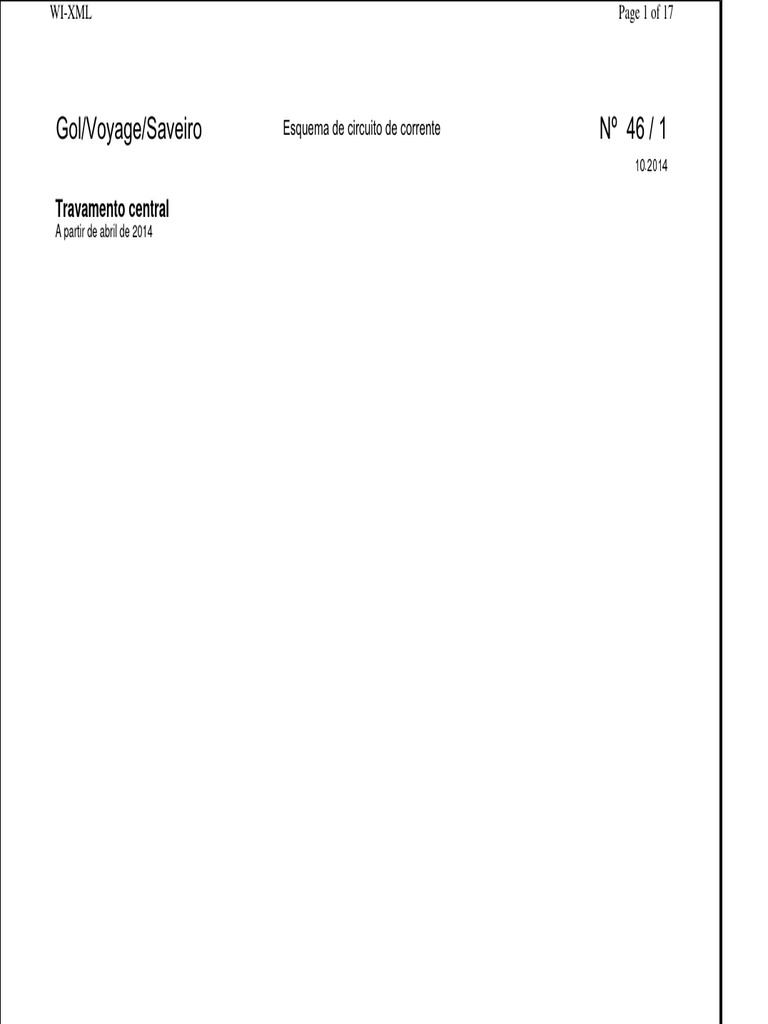

WI-XML Page 1 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 1

10.2014

Travamento central
A partir de abril de 2014
WI-XML Page 2 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 2

Bateria, Motor de partida, Gerador (alternador),
Regulador de tensão, Unidade de controle p/ rede
elétrica de bordo
A - Bateria
B - Motor de partida
C - Gerador (alternador)
C1 - Regulador de tensão
J519 - Unidade de controle p/ rede elétrica de bordo

J623 - Unidade de controle do motor

S162 - Fusível 1 (30) do porta-fusíveis na bateria
S163 - Fusível 2 (30) do porta-fusíveis na bateria
T1b - Conector de 1 pino
T2n - Conector de 2 pinos, No compartimento do
motor
T2u - Conector de 2 pinos
T14a - Conector de 14 pinos, No compartimento do
motor à esq.
T73a - Conector de 73 pinos
1
- Cabo-massa, bateria-carroceria
ws = branco
29
- Conexão à massa próx. à/ao ..., Próximo à
sw = preto
ro = vermelho
bateria
rt = vermelho 507 - Ligação aparafusada (30) no porta-fusíveis da
br = marrom bateria
gn = verde
bl = azul * - Apenas p/ motores com cabeçote de cilindros
gr = cinza de 2 válvulas
li = lilás *2 - Apenas para veículos com unidade de controle
vi = lilás
ge = amarelo
da rede eléctrica BFM
or = laranja *3 - Apenas p/ motores com cabeçote de cilindros
rs = rosa de 4 válvulas
*4 - Apenas para veículos com unidade de controle
da rede eléctrica BCM
WI-XML Page 3 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 3

Comutador de ignição, Unidade de controle p/ rede
elétrica de bordo, Ligação de cabos p/ terminal 30
D - Comutador de ignição
J59 - Relé aliviador p/ contato X
J519 - Unidade de controle p/ rede elétrica de bordo

J623 - Unidade de controle do motor

T6t - Conector de 6 pinos
T64a - Conector de 64 pinos
T73a - Conector de 73 pinos
TV2 - Ligação de cabos p/ terminal 30
B299
- Ligação positiva 3 (30) no chicote principal

B466
- Ligação 2 no chicote principal

B491
- Ligação positiva (75) no chicote interno

B499
- Ligação 2 (53c) no chicote interno
* - Apenas para veículos com unidade de controle
da rede eléctrica BFM
*2 - p/ veículos com sistema conforto
*3 - Apenas para veículos com unidade de controle
ws = branco da rede eléctrica BCM
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 4 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 4

Unidade de controle p/ rede elétrica de bordo
J519 - Unidade de controle p/ rede elétrica de bordo

SA2 - Fusível 2 do porta-fusíveis A

SA11 - Fusível 11 do porta-fusíveis A
SA12 - Fusível 12 do porta-fusíveis A
SA16 - Fusível 16 do porta-fusíveis A
SA17 - Fusível 17 do porta-fusíveis A
SA22 - Fusível 22 do porta-fusíveis A
T73a - Conector de 73 pinos
B272
- Ligação positiva (30) no chicote principal

B273
- Ligação positiva (15) no chicote principal

B300
- Ligação positiva 4 (30) no chicote principal

B539
- Ligação 30 no chicote principal
* - Apenas para veículos com unidade de controle
da rede eléctrica BFM
*2 - apenas p/ veículos com Coming Home
*3 - Apenas para veículos com unidade de controle
da rede eléctrica BCM
ws = branco *4 - apenas p/ veículos sem Coming Home
sw = preto *5 - apenas p/ veículos com sensor de chuva
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 5 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 5

Sensor de ultra-som p/ sistema de alarme, Buzina p/
sistema de alarme, Unidade de controle p/ rede
elétrica de bordo, Relé da buzina do alarme
G209 - Sensor de ultra-som p/ sistema de alarme
H8 - Buzina p/ sistema de alarme
J519 - Unidade de controle p/ rede elétrica de bordo

J641 - Relé da buzina do alarme

T2ay - Conector de 2 pinos
T4m - Conector de 4 pinos
T64a - Conector de 64 pinos
T73a - Conector de 73 pinos
13
- Conexão à massa à dir. no comp. do motor

380
- Ligação à massa 15 no chicote principal

B333
- Ligação positiva 19 (30a) no chicote principal

B528
- Ligação 1 (LIN-Bus) no chicote principal

B549
- Ligação 2 (LIN-Bus) no chicote principal
* - Apenas para veículos com unidade de controle
ws = branco da rede eléctrica BFM
sw = preto
ro = vermelho *2 - Apenas p/ veículos com volante multifuncional
rt = vermelho *3 - Apenas para veículos com unidade de controle
br = marrom
gn = verde
da rede eléctrica BCM
bl = azul *4 - apenas p/ veículos com sensor de chuva
gr = cinza *5 - apenas p/ veículos sem volante multifuncional
li = lilás
vi = lilás *6 - Apenas p/ veículos sem sensor de chuva e
ge = amarelo fotossensor
or = laranja
rs = rosa
WI-XML Page 6 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 6

Interruptor de contato da porta do condutor,
Interruptor de contato da porta do passageiro,
Interruptor de contato da porta tras. esq., Interruptor
de contato da porta tras. dir., Unidade de controle p/
rede elétrica de bordo
F2 - Interruptor de contato da porta do condutor
F3 - Interruptor de contato da porta do passageiro
F10 - Interruptor de contato da porta tras. esq.
F11 - Interruptor de contato da porta tras. dir.
J519 - Unidade de controle p/ rede elétrica de bordo

T1f - Conector de 1 pino

T1k - Conector de 1 pino
T1l - Conector de 1 pino
T1m - Conector de 1 pino
T73a - Conector de 73 pinos
379
- Ligação à massa 14 no chicote principal

B340
- Ligação 1 (58d) no chicote principal
* - Apenas para veículos com unidade de controle
da rede eléctrica BFM
ws = branco *2 - Apenas p/ veículos com 4 portas
sw = preto *3 - Apenas para veículos com unidade de controle
ro = vermelho
rt = vermelho da rede eléctrica BCM
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 7 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 7

Interruptor p/ travamento int., lado condutor,
Interruptor do sistema de travamento central da porta
do condutor, Unidade de controle p/ rede elétrica de
bordo, Lâmpada p/ iluminação do interruptor p/
travamento interno, Motor do sistema de travamento
central da porta do condutor
E150 - Interruptor p/ travamento int., lado condutor
F338 - Interruptor do sistema de travamento central da
porta do condutor
J519 - Unidade de controle p/ rede elétrica de bordo

L99 - Lâmpada p/ iluminação do interruptor p/

travamento interno
T4n - Conector de 4 pinos
T6j - Conector de 6 pinos
T20b - Conector de 20 pinos, Na porta do condutor
T73a - Conector de 73 pinos
V302 - Motor do sistema de travamento central da
porta do condutor
205
- Ligação à massa no chicote da porta do
condutor
ws = branco B481
- Ligação 17 no chicote principal
sw = preto
ro = vermelho R81 - Ligação 1 (58d) no chicote de cabos da porta
rt = vermelho do condutor
br = marrom * - Apenas para veículos com unidade de controle
gn = verde
bl = azul da rede eléctrica BFM
gr = cinza *2 - p/ veículos com sistema de alarme
li = lilás
vi = lilás
*3 - Apenas para veículos com unidade de controle
ge = amarelo da rede eléctrica BCM
or = laranja
rs = rosa
WI-XML Page 8 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 8

Unidade de controle p/ rede elétrica de bordo, Motor
do sistema de travamento central da porta do
passageiro, Motor do sistema de travamento central
tras. esq., Motor do sistema de travamento central
tras. dir.
J519 - Unidade de controle p/ rede elétrica de bordo

T2av - Conector de 2 pinos

T2aw - Conector de 2 pinos
T2be - Conector de 2 pinos
T10a - Conector de 10 pinos, Na porta tras. esq.
T10b - Conector de 10 pinos, Na porta tras. dir.
T20c - Conector de 20 pinos, Na porta do passageiro
T73a - Conector de 73 pinos
V303 - Motor do sistema de travamento central da
porta do passageiro
V307 - Motor do sistema de travamento central tras.
esq.
V308 - Motor do sistema de travamento central tras.
dir.
B480
- Ligação 16 no chicote principal
ws = branco
sw = preto B482
- Ligação 18 no chicote principal
ro = vermelho
rt = vermelho
* - apenas p/ veículos sem sistema de alarme
br = marrom *2 - Apenas para veículos com unidade de controle
gn = verde da rede eléctrica BFM
bl = azul
gr = cinza *3 - Apenas para veículos com unidade de controle
li = lilás da rede eléctrica BCM
vi = lilás *4 - Apenas p/ veículos com 4 portas
ge = amarelo
or = laranja *5 - p/ veículos com sistema de alarme
rs = rosa
WI-XML Page 9 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 9

Interruptor de contato na tampa tras., Unidade de
controle p/ rede elétrica de bordo, Luz do porta-malas
F111 - Interruptor de contato na tampa tras.
J519 - Unidade de controle p/ rede elétrica de bordo

T2ag - Conector de 2 pinos

T2bi - Conector de 2 pinos
T5j - Conector de 5 pinos, No porta-malas tras. à
esq.
T73a - Conector de 73 pinos
W3 - Luz do porta-malas
377
- Ligação à massa 12 no chicote principal

B332
- Ligação positiva 18 (30a) no chicote principal
* - Sedan
*2 - Hatch
*3 - apenas p/ veículos com iluminação no porta-
malas
*4 - Apenas para veículos com unidade de controle
da rede eléctrica BFM
*5 - Apenas para veículos com unidade de controle
ws = branco da rede eléctrica BCM
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 10 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 10

Interruptor de contato p/ o espelho de cortesia do lado
do condutor, Interruptor de contato p/ o espelho de
cortesia do lado do passageiro, Unidade de controle p/
rede elétrica de bordo, Espelho de cortesia do
passageiro c/ iluminação, Espelho de cortesia do
condutor c/ iluminação
F147 - Interruptor de contato p/ o espelho de cortesia
do lado do condutor
F148 - Interruptor de contato p/ o espelho de cortesia
do lado do passageiro
J519 - Unidade de controle p/ rede elétrica de bordo

T2bg - Conector de 2 pinos

T2bh - Conector de 2 pinos
T2bj - Conector de 2 pinos
T2bk - Conector de 2 pinos
T73a - Conector de 73 pinos
W14 - Espelho de cortesia do passageiro c/
iluminação
W20 - Espelho de cortesia do condutor c/ iluminação
367
- Ligação à massa 2 no chicote principal
ws = branco
sw = preto B318
- Ligação positiva 4 (30a) no chicote principal
ro = vermelho * - Apenas para veículos com unidade de controle
rt = vermelho
br = marrom da rede eléctrica BFM
gn = verde *2 - apenas p/ veículos com Coming Home
bl = azul *3 - Apenas para veículos com unidade de controle
gr = cinza
li = lilás da rede eléctrica BCM
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 11 of 17

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 46 / 11

Interruptor p/ destravamento da tampa tras.,
Interruptor do sistema de travamento central da porta
do passageiro, Unidade de controle p/ rede elétrica de
bordo, Motor do sistema de travamento central da
porta do passageiro
E165 - Interruptor p/ destravamento da tampa tras.
F339 - Interruptor do sistema de travamento central da
porta do passageiro
J519 - Unidade de controle p/ rede elétrica de bordo

T6h - Conector de 6 pinos

T6i - Conector de 6 pinos
T20c - Conector de 20 pinos, Na porta do passageiro
T73a - Conector de 73 pinos
V303 - Motor do sistema de travamento central da
porta do passageiro
376
- Ligação à massa 11 no chicote principal

378
- Ligação à massa 13 no chicote principal

396
- Ligação à massa 31 no chicote principal

606
- Conexão à massa sob o console central próx. à
ws = branco alavanca seletora
sw = preto
ro = vermelho * - p/ veículos com sistema de alarme
rt = vermelho *2 - Apenas para veículos com unidade de controle
br = marrom
gn = verde
da rede eléctrica BFM
bl = azul *3 - Apenas para veículos com unidade de controle
gr = cinza da rede eléctrica BCM
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
