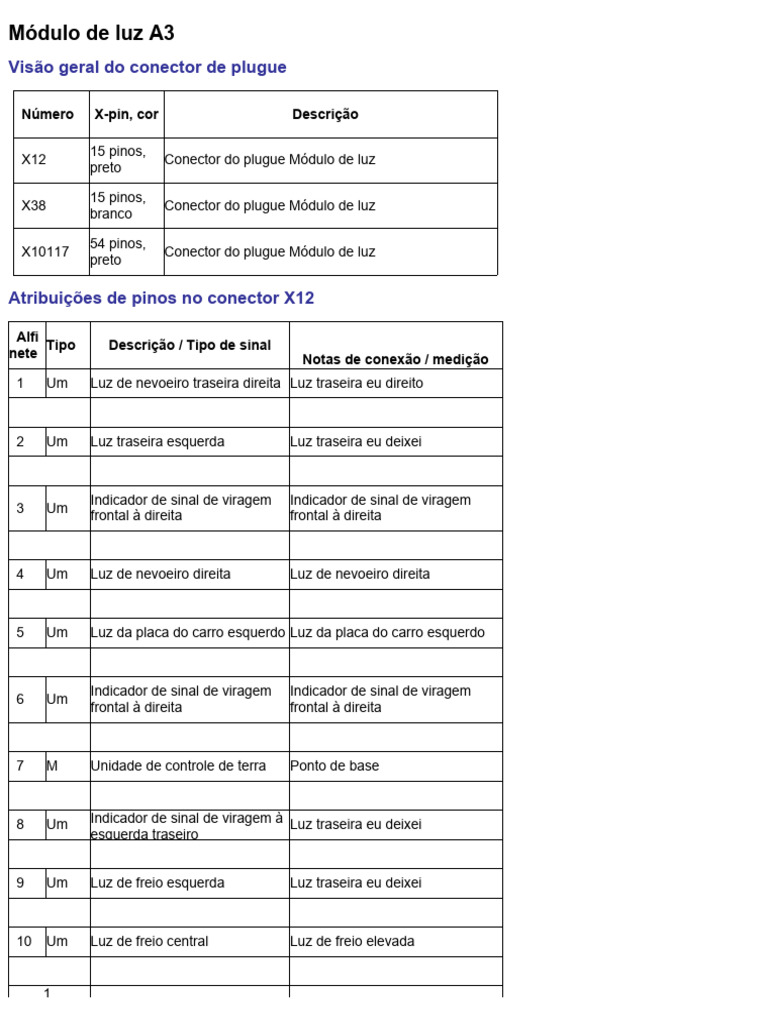

Módulo de luz A3

Visão geral do conector de plugue

Número X-pin, cor Descrição

15 pinos,
X12 Conector do plugue Módulo de luz
preto

15 pinos,
X38 Conector do plugue Módulo de luz
branco

54 pinos,
X10117 Conector do plugue Módulo de luz
preto

Atribuições de pinos no conector X12

Alfi
Tipo Descrição / Tipo de sinal
nete Notas de conexão / medição
1 Um Luz de nevoeiro traseira direita Luz traseira eu direito

2 Um Luz traseira esquerda Luz traseira eu deixei

Indicador de sinal de viragem Indicador de sinal de viragem

3 Um
frontal à direita frontal à direita

4 Um Luz de nevoeiro direita Luz de nevoeiro direita

5 Um Luz da placa do carro esquerdo Luz da placa do carro esquerdo

Indicador de sinal de viragem Indicador de sinal de viragem

6 Um
frontal à direita frontal à direita

7 M Unidade de controle de terra Ponto de base

8 Um Indicador de sinal de viragem à Luz traseira eu deixei

esquerda traseiro

9 Um Luz de freio esquerda Luz traseira eu deixei

10 Um Luz de freio central Luz de freio elevada

1
 Um
11 Luz de feixe baixo esquerda Luz de feixe baixo, esquerda

12 Um Luz da matrícula direita Luz da matrícula direita

13 Um Luz de feixe alto direito Farol alto direito

Indicador de sinal de viragem Unidade de pisca-pisca auxiliar

14 Um
frontal à direita frontal direita

15 E Terminal de alimentação de Fusível F112

tensão 30

Atribuições de pinos no conector de plugue X38

Alfi
Tipo Descrição / Tipo de sinal
nete Notas de conexão / medição
1 Um Linha de sinal, luzes noturnas Terminal conector 58

2 M Unidade de controle de terra Conector de terra

3 Um Luz de feixe baixo direito Luz de feixe baixo, direita

Indicador do sinal de viragem Unidade de pisca-pisca auxiliar

4 Um dianteiro esquerdo Controlo da frontal esquerdo
pressão dos pneus

5 Um Luz traseira interna esquerda Luz traseira eu deixei

6 Um Luz de feixe alto esquerda Farol alto esquerdo

7 Um Luz de nevoeiro esquerda Luz de nevoeiro esquerda

8 E Terminal de alimentação de Fusível F113

tensão 30

9 Um Luz de inversão à esquerda Luz traseira eu deixei

10 Um Luz de inversão à direita Luz traseira eu direito

 11 Um Indicador de sinal de viragem Indicador de sinal de viragem
frontal à esquerda frontal à esquerda

12 Um Indicador de sinal de viragem à Luz traseira eu direito

esquerda traseiro

13 Um Luz traseira interna direita Luz traseira eu direito

14 Um Luz de freio direita Luz traseira eu direito

15 Um Farol de nevoeiro traseiro Luz traseira eu deixei

esquerdo

Atribuições de pinos no conector de plugue X10117

Alfi
Tipo Descrição / Tipo de sinal
nete Notas de conexão / medição
1 Um Iluminação, interruptor de luz Interruptor

Sinal, controle de mira vertical Atuador para controle de

2 Um lançamento do feixe do farol,
do farol
esquerdo

Sinal, controle de mira vertical Atuador para controle de

3 Um lançamento do feixe do farol,
do farol
esquerdo

Sinal, controle de mira vertical Atuador para controle de

4 Um lançamento do feixe do farol,
do farol
esquerdo

Sinal, controle de mira vertical Atuador para controle de

5 Um lançamento do feixe do farol,
do farol
esquerdo

6 E Sinal de correia Airbag do motorista

Sinal de alerta de perigo Interruptor do pisca-pisca de

7 E
ACESO aviso de perigo

8 E Sinal, luz de nevoeiro traseira Interruptor de luz de nevoeiro

ACESA

9 Não utilizado
10 E Nível de água de lavagem Interruptor de nível de água de
lavagem

11 Não utilizado

12 Não utilizado

13 E Terminal de alimentação de Fusível F41

tensão R

14 Não utilizado

Unidade de controle DME

15 E Nível de óleo - térmico Unidade de controle DDE
Unidade de controle eletrônica
diesel digital

16 E Sinal, dimmer de luz noturna Dimmer

17 Um Luz traseira direita Luz traseira eu direito

18 Um Luz de estacionamento Indicador de sinal de viragem

dianteira esquerda frontal à esquerda

Luzes, interruptor de aviso de Interruptor do pisca-pisca de

19 Um
perigo aviso de perigo

Sinal, controle de mira vertical Atuador para controle de

20 Um lançamento de feixe de farol,
do farol
direito

Sinal, controle de mira vertical Atuador para controle de

21 Um lançamento de feixe de farol,
do farol
direito

Sinal, controle de mira vertical Atuador para controle de

22 Um lançamento de feixe de farol,
do farol
direito

Sinal, controle de mira vertical Atuador para controle de

23 Um lançamento de feixe de farol,
do farol
direito

24 E Nível do líquido de Interruptor de nível de líquido de

arrefecimento arrefecimento
25 E Sinal da luz de freio Interruptor da luz de freio

26 Um Sinal de inversão Gong, Japão

27 Um Fonte para unidade de controle Unidade de controle de ajuste de

de lançamento de feixe (LWR) lançamento de feixe (LWR)

Unidade de controlo intermitente

28 Um Sinal de inversão
de limpeza/lavagem, traseira

29 Não utilizado

Indicador de giro/seletor de feixe

30 E Indicador de sinal Signal Turn
baixo

31 E Terminal 15 Fusível F16

32 Não utilizado

33 E Faróis ACES, sinal Interruptor

34 E Ajuste de lançamento do feixe Potenciômetro de ajuste do

de sinal ângulo do feixe do farol

35 Um Interface AHM/LM Módulo de reboque (AHM)

36 E/A Link de sinal I/K-bus Conector, barramento I/K

37 Não utilizado

38 E Sinal de inversão Unidade de controle de

navegação

Espelho retrovisor interno

39 E Sinal de inversão
eletrocrômico
40 Não utilizado

41 E Nível do fluido de freio Interruptor de nível do fluido de

freio

42 Não utilizado

43 Não utilizado

44 Não utilizado

45 E Sinal, luz de nevoeiro traseira Interruptor de luz de nevoeiro

ACESA

46 Não utilizado

47 Não utilizado

48 Não utilizado

49 Não utilizado

Sinal de feixe alto, interruptor Indicador de giro/seletor de feixe

50 E
de pisca-pisca de farol baixo

51 E Sinal, luz de estacionamento Interruptor

ACESA

52 Não utilizado

53 E Ajuste de lançamento do feixe Potenciômetro de ajuste do

de sinal ângulo do feixe do farol

54 Um Luzes do terminal 58 Unidade de controle EDC
