Folha: 1 1

de

DATA :

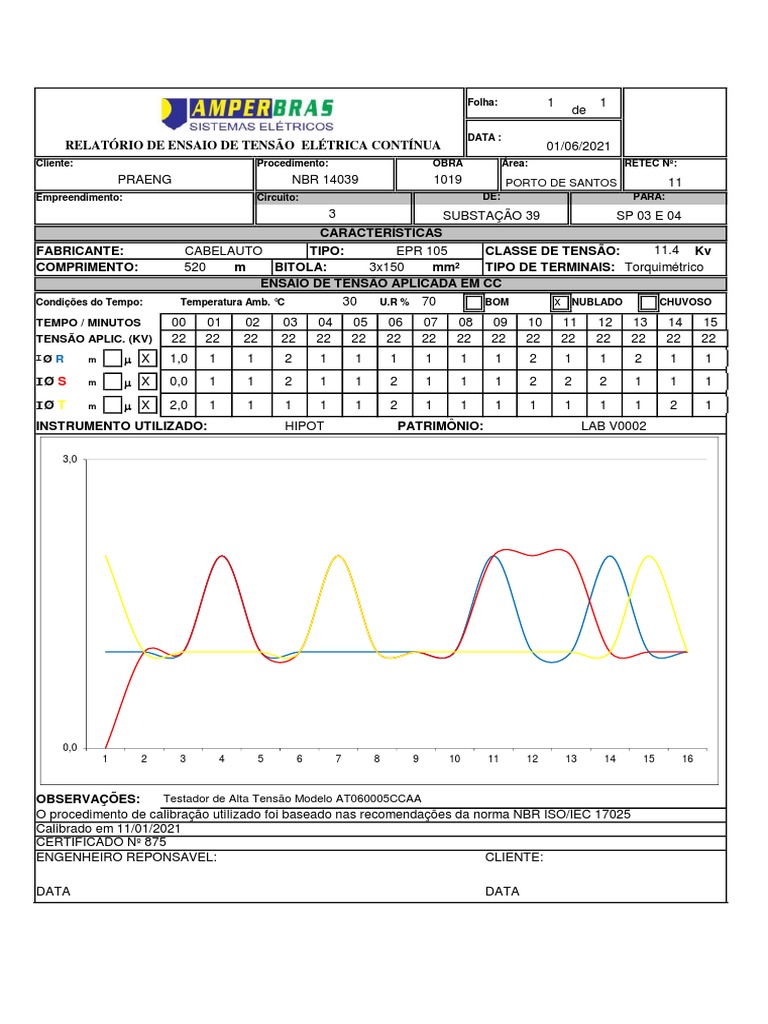

RELATÓRIO DE ENSAIO DE TENSÃO ELÉTRICA CONTÍNUA 01/06/2021
Cliente: Procedimento: OBRA Área: RETEC Nº:
PRAENG NBR 14039 1019 PORTO DE SANTOS 11
Empreendimento: Circuito: DE: PARA:
3 SUBSTAÇÃO 39 SP 03 E 04
CARACTERÍSTICAS
FABRICANTE: CABELAUTO TIPO: EPR 105 CLASSE DE TENSÃO: 11.4 Kv
COMPRIMENTO: 520 m BITOLA: 3x150 mm² TIPO DE TERMINAIS: Torquimétrico
ENSAIO DE TENSÃO APLICADA EM CC
Condições do Tempo: Temperatura Amb. °C 30 U.R % 70 BOM x NUBLADO CHUVOSO

TEMPO / MINUTOS 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15
TENSÃO APLIC. (KV) 22 22 22 22 22 22 22 22 22 22 22 22 22 22 22 22
IØ R m m X 1,0 1 1 2 1 1 1 1 1 1 2 1 1 2 1 1
4
IØ S m m X 0,0 1 1 2 1 1 2 1 1 1 2 2 2 1 1 1
IØ T m m X 2,0 1 1 1 1 1 2 1 1 1 1 1 1 1 2 1
INSTRUMENTO UTILIZADO: HIPOT PATRIMÔNIO: LAB V0002

3,0

0,0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

OBSERVAÇÕES: Testador de Alta Tensão Modelo AT060005CCAA


O procedimento de calibração utilizado foi baseado nas recomendações da norma NBR ISO/IEC 17025
Calibrado em 11/01/2021
CERTIFICADO Nº 875
ENGENHEIRO REPONSÁVEL: CLIENTE:

DATA DATA
