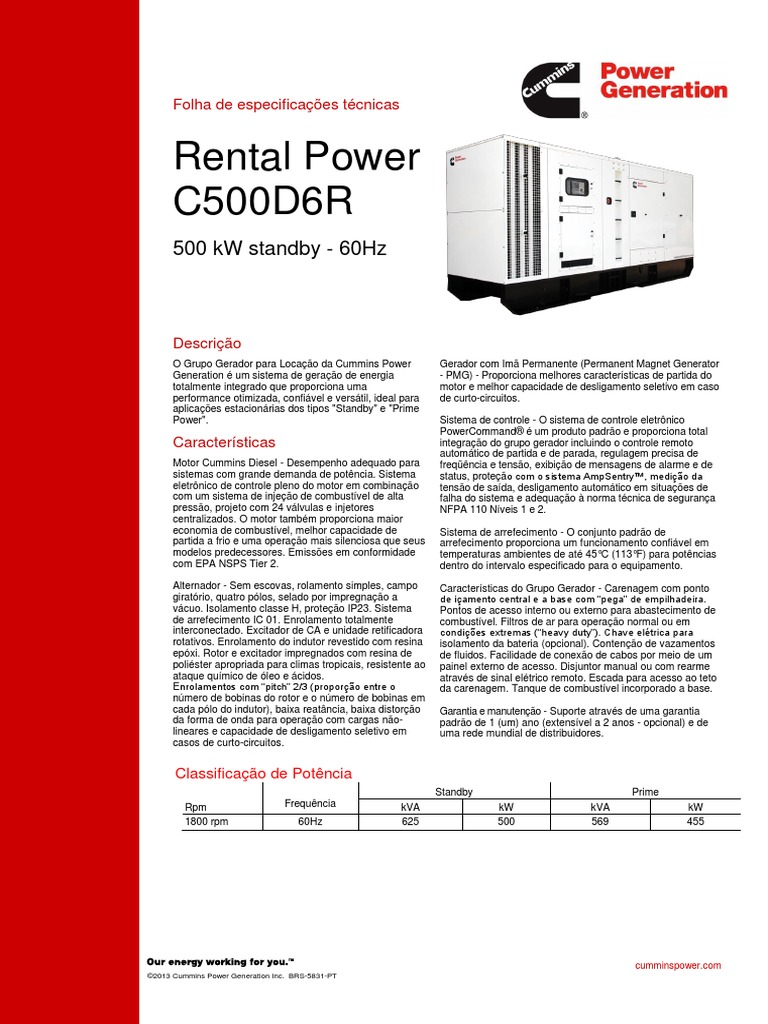

Folha de especificações técnicas
Rental Power
C500D6R
500 kW standby - 60Hz
Descrição
O Grupo Gerador para Locação da Cummins Power
Generation é um sistema de geração de energia
totalmente integrado que proporciona uma
performance otimizada, confiável e versátil, ideal para
aplicações estacionárias dos tipos "Standby" e "Prime
Power".
Características
Motor Cummins Diesel - Desempenho adequado para
sistemas com grande demanda de potência. Sistema
eletrônico de controle pleno do motor em combinação
com um sistema de injeção de combustível de alta
pressão, projeto com 24 válvulas e injetores
centralizados. O motor também proporciona maior
economia de combustível, melhor capacidade de
partida a frio e uma operação mais silenciosa que seus
modelos predecessores. Emissões em conformidade
com EPA NSPS Tier 2.
Alternador - Sem escovas, rolamento simples, campo
giratório, quatro pólos, selado por impregnação a
vácuo. Isolamento classe H, proteção IP23. Sistema
de arrefecimento IC 01. Enrolamento totalmente
interconectado. Excitador de CA e unidade retificadora
rotativos. Enrolamento do indutor revestido com resina
epóxi. Rotor e excitador impregnados com resina de
poliéster apropriada para climas tropicais, resistente ao
ataque químico de óleo e ácidos.
Enrolamentos com “pitch” 2/3 (proporção entre o
número de bobinas do rotor e o número de bobinas em
cada pólo do indutor), baixa reatância, baixa distorção
da forma de onda para operação com cargas não-
lineares e capacidade de desligamento seletivo em
casos de curto-circuitos.
Classificação de Potência
Rpm Frequência kVA
1800 rpm 60Hz 625
©2013 Cummins Power Generation Inc. BRS-5831-PT
Gerador com Imã Permanente (Permanent Magnet Generator
- PMG) - Proporciona melhores características de partida do
motor e melhor capacidade de desligamento seletivo em caso
de curto-circuitos.
Sistema de controle - O sistema de controle eletrônico
PowerCommand® é um produto padrão e proporciona total
integração do grupo gerador incluindo o controle remoto
automático de partida e de parada, regulagem precisa de
freqüência e tensão, exibição de mensagens de alarme e de
status, proteção com o sistema AmpSentry™, medição da
tensão de saída, desligamento automático em situações de
falha do sistema e adequação à norma técnica de segurança
NFPA 110 Níveis 1 e 2.
Sistema de arrefecimento - O conjunto padrão de
arrefecimento proporciona um funcionamento confiável em
temperaturas ambientes de até 45°C (113°F) para potências
dentro do intervalo especificado para o equipamento.
Características do Grupo Gerador - Carenagem com ponto
de içamento central e a base com “pega” de empilhadeira.
Pontos de acesso interno ou externo para abastecimento de
combustível. Filtros de ar para operação normal ou em
condições extremas (“heavy duty”). Chave elétrica para
isolamento da bateria (opcional). Contenção de vazamentos
de fluidos. Facilidade de conexão de cabos por meio de um
painel externo de acesso. Disjuntor manual ou com rearme
através de sinal elétrico remoto. Escada para acesso ao teto
da carenagem. Tanque de combustível incorporado a base.
Garantia e manutenção - Suporte através de uma garantia
padrão de 1 (um) ano (extensível a 2 anos - opcional) e de
uma rede mundial de distribuidores.
Standby Prime
kW kVA kW
500 569 455
cumminspower.com
Consumo de combustível

Standby Prime
625 kVA – 500 kW @ 1800 rpm 569 kVA – 455 kW @ 1800 rpm
Carga Plena 3/4 1/2 1/4 Plena 3/4 1/2 1/4
Galão EUA/h 34,4 25,6 18,8 11,6 30,4 23,8 17,7 10,9
Litros/hora 130 97 71 44 115 90 67 41

Especificações técnicas do grupo gerador

Classe de regulagem do governador ISO 8528 Parte 1 Classe G2
Controle do ajuste da tensão desde “sem carga” até “carga plena” ± 1,0%
Variação aleatória da tensão ± 1,0%
Controle do ajuste da freqüência Isócrona
Variação aleatória da freqüência ± 0,25%
Adequação às normas de limite para emissão de radio freqüência BS EN 61000-6-4 / BS EN 61000-6-2
Capacidade do tanque de combustível da base 950 litros (251,7 galões)

Especificações técnicas do motor

Design Turbinado e Intercooled
Diâmetro 137 mm (5,39 pol)
Curso 169 mm (6,65 pol)
Cilindrada 15 litros (912 pol3)
Bloco dos cilindros 6 cilindros em linha
Capacidade da bateria 2x 150 Ampères-hora
Corrente de carga da bateria pelo alternador 35 Ampères
Tensão de partida 24 V, pólo negativo conectado ao terra
Combinação de filtro “spin-on” e canister equipado com sistema de
Tipo(s) de filtro para o óleo lubrificante
desvio
Sistema de arrefecimento para temperatura ambiente de 45°C
Sistema de arrefecimento padrão
(113°F)

Especificações técnicas do alternador

Sem escovas, 4 pólos, protegido contra entrada de respingos de
Design
líquidos, campo magnético rotativo
2/3 “pitch” (proporção entre o número de bobinas do rotor e o
Estator
número de bobinas em cada pólo do indutor)
Rotor Conectado diretamente ao motor por acoplamento flexível
Categoria do isolamento elétrico Classe H, em conformidade com a norma NEMA MG1-1.65
Aumento padrão da temperatura 150ºC (302°F) em “standby”
Tipo do excitador PMG
Rotação das fases A (U), B (V), C (W)
Sistema de arrefecimento do alternador Soprador com acionamento direto
< 5% desde “sem carga” até “carga plena”, < 3% para cada um dos
Distorção harmônica total da forma de onda CA
harmônicos
Fator de influência nas linhas telefônicas < 50, em conformidade com a norma NEMA MG1-22.43
Fator de influência harmônica nas linhas telefônicas <3

Voltagens disponíveis
60 Hz
3 fases 1 fase
 380/220  208/120  240/120  N/A
 416/240  220/127  254/127
 440/254  230/132  266/133
 460/265  240/139  277/138
 480/277
Nota: Para outros valores de tensões, consulte a Cummins Power Generation.
Sistema de Controle PC 3.3
O sistema de controle PowerCommand é adequado para
utilização em uma ampla variedade de grupos geradores em
aplicações de paralelismo. O sistema de controle
PowerCommand é compatível com sistemas de excitação
dos tipos “shunt” e PMG (Gerador de Imãs Permanentes). O
sistema também é adequado para utilização com grupos
geradores “reconectáveis” e “não reconectáveis”, e pode ser
configurado para quaisquer valores de freqüência, tensão e
potência no intervalo de 120-600 VCA linha-a-linha ou 601-
45000 VCA com transformador de potencial externo. Seus
principais recursos incluem:
- Regulagem digital de tensão - Regulagem de onda completa
nas três fases com regulador do tipo FET (Field Effect
Transistor) compatível com sistemas dos tipos “shunt” e
PMG. O sensoriamento da tensão é feito em cada uma das
três fases.
- Proteção por meio do sistema AmpSentry™ - Para proteção
efetiva contra sobrecorrentes no alternador.
- O sistema de medição pode ser configurado para medir os
valores de tensão tanto no monofásico quanto no trifásico.
- Relógio para agendamento de procedimentos de simulação
(“exerciser clock”) ou para agendamento de uma hora do dia para
procedimentos de partida/parada, início de testes de simulação com
ou sem carga, para uma sessão de fornecimento de carga básica ou
supressão de pico de consumo de potência (“Peak Shave”).
- Sistema digital de transferência do controle de potência (AMF) que
possibilita operações de transferência de carga em operações de
“transição aberta”, “transição fechada” ou “transição suave”
(“ramping”).
- A capacidade estendida de paralelismo (supressão de picos de
consumo de potência/carga básica) permite regular a potência real e
reativa na saída do grupo gerador quando o mesmo estiver
conectado em paralelo com a rede da distribuidora pública de
energia elétrica.
- Sincronização digital de freqüência e equalização da
tensão.
- Controle isócrono para alimentação balanceada de cargas.
- Controle para compensação de quedas de potência em KW e
KVAR.
Display e painel do operador
- Display gráfico LCD de 320 x 240 pixels com iluminação
traseira por LED's.
- Suporte a múltiplas linguagens.
- Permite o controle completo de configuração do grupo
gerador.
- Display do tipo “Bargraph” (opcional).
Dados da tensão de saída CA
- Tensão (trifásico fase-a-fase e fase-ao-neutro).
- Corrente elétrica (trifásica e total).
- Potência em kW, potência em KVAR, fator de potência,
Potência em KVA (trifásica e total).
- Freqüência.
Controle do motor
- Interface CAN (Controller Area Network) compatível com norma
SAE-J1939 CAN para controle pleno dos módulos ECM (quando
necessário).
- Operações com baterias de 12 VDC / 24 VDC.
- Ajuste dinâmico do sistema de controle em função da
temperatura ambiente.
- Controle isócrono.
- Controle eletrônico para compensação de quedas na
velocidade de rotação do motor.
- Modo de partida remota.
- Partida do motor.
- Controle dos ciclos de partida (“cycle cranking”).
- Ajuste de tempos de retardo para partida e parada
(“cooldown”).
Controle do alternator
- Regulagem digital da tensão de saída.
- Regulagem para correção de quedas na tensão.
- Controle de sobrecarga com balanceamento de torque,
tensão e freqüência.
- Regulagem do sistema durante falhas de corrente elétrica.
Dados do motor
- Voltagem da bateria durante a partida.
- Velocidade de rotação do motor.
- Temperatura do motor.
- Pressão do óleo do motor.
- Temperatura do óleo do motor.
- Temperatura no sistema de entrada de ar.
- Temperatura do líquido de arrefecimento.
- Apresentação de fácil compreensão dos dados do sistema
de controle pleno do motor (Full Authority Engine - FAE),
quando necessário.
Sistema de controle digital do motor
- Controle digital da velocidade de rotação do motor (quando
necessário).
- Regulagem isócrona da freqüência.
Regulagem digital da tensão
- Regulador do tipo FET (Field Effect Transistor) para
regulagem da onda trifásica completa. Compatível com
sistemas de excitação do tipo “shunt” ou PMG.
- Sensoriamento trifásico da tensão.
Funções de paralelismo
- Sistema “First Start Sensor™”.
- Sincronização (da tensão do grupo gerador com a tensão
da rede pública de energia elétrica).
- Controle da distribuição de cargas.
- Sistema de controle governado das cargas.
- Controle de demanda das cargas.
- Cheque de sincronismo.
- Medição da tensão CA no barramento de tensão CA que
interliga o grupo gerador com a rede pública de energia.
- Controle de transferência de potência.
- Controle dos disjuntores.
- Paralelismo estendido.
- Agendamento de procedimentos de simulação.
- Configuração conforme o tipo de aplicação.
Funções de proteção do sistema
- Battle short mode
- Despotenciamento
- Alarmes e entradas de sinais de “status” configuráveis.
- Parada de emergência.
- Proteção geral do motor.
- Proteção do sistema hidromecânico de combustível do motor.
- Proteção do sistema eletrônico de controle pleno do motor
(“Full Authority Engine - FAE”).
- Proteção do alternador.
- Proteção do sistema de paralelismo.
Para mais detalhes, consulte o documento S-1570.
Opcional: Sistema de controle PC2.2 disponível para este modelo.
Para mais informações, consulte o documento S-1568.
Os documentados S-1570 e S-1568 podem ser encontrados
no endereço:
http://cumminspower.com.br/prd_acessorios.asp
 Potência de Emergência Standby (Emergency
Standby Power – ESP):
Aplica-se à geração de energia para cargas elétricas de
capacidades variáveis durante a interrupção da energia
normal de uma fonte proveniente da rede pública. As
aplicações do tipo "Potência de Emergência Standby" (ESP)
estão em conformidade com a norma ISO 8528. A designação
"Fuel Stop Power" está em conformidade com as normas ISO
3046, AS 2789, DIN 6271 e BS 5514.
Suprimento de energia por períodos de tempo
limitados (Limited-time running power - LTP):
Aplica-se à geração de energia para cargas elétricas
constantes por períodos limitados de horas. As aplicações do
tipo “Limited Time Running Power - LTP” estão em
conformidade com as normas ISO 8528.
Energia “Prime” (Prime power - PRP):
Aplica-se à geração de energia para cargas elétricas de
capacidades variáveis por períodos ilimitados de horas. As
aplicações do tipo Energia “Prime” estão em conformidade
com a norma ISO 8528. Para este tipo de aplicação deve-se Esta ilustração serve apenas como referência. Consulte o
dimensionar o equipamento para que possa suprir mais 10% distribuidor para maiores informações.
de sobrecarga em conformidade com as normas ISO 3046,
AS 2789, DIN 6271 e BS 5514. Não usar para projetos de instalação.
Carga básica (Continuous Base Load Power - COP):
Aplica-se à geração de energia para cargas elétricas de
capacidades constantes por períodos ilimitados de horas.
Aplicações do tipo “Carga Básica” (COP) estão em
conformidade com as normas ISO 8528, ISO 3046, AS 2789,
DIN 6271 e BS 5514.

Dim “A” Dim “B” Dim “C” Peso do grupo gerador* Peso do grupo gerador*
Modelo mm (pol.) mm (pol.) mm (pol.) (sem os fluídos) kg (lbs) (com os fluídos) kg (lbs)
C500D6R 5105 (201) 1564 (61.6) 2550 (100,4) 5430 (11971) 6363 (14028)
* Os pesos referem-se a um grupo gerador com recursos padrão. Consulte os desenhos descritivos para pesos de outras configurações.

Certificações
Este grupo gerador foi projetado em instalações
com certificação ISO 9001 e fabricado em
instalações de manufatura com certificação ISO
9001.

Atenção: A retroalimentação da rede pública de energia elétrica por meio de um grupo gerador pode causar acidentes como
eletrocussão e/ou danos a propriedades de terceiros. Não conecte o grupo gerador à rede elétrica da sua edificação a menos que
seja utilizado um dispositivo aprovado de isolamento ou que a chave geral da fiação elétrica da edificação tenha sido desligada.

Brasil /América do Sul

Rua Jati, 310 - 07180-900
Guarulhos, SP
Brazil

Fone 55 11 2186 4102

Fax 55 11 2186 4729

©2011 Cummins Power Generation Inc. Todos os direitos reservados.

Cummins Power Generation e Cummins são marcas registradas da Cummins Inc. PowerCommand, AmpSentry, InPower
e “Our energy working for you.” são marcas registradas da Cummins Power Generation. Outras empresas, produtos, ou nomes serviços
podem ser marcas comerciais ou marcas de serviço de terceiros. Especificações sujeitas a alterações sem prévio aviso. cumminspower.com
BRS-5831-PT
