Arquitectura de Sistema com processador de 8 Bits

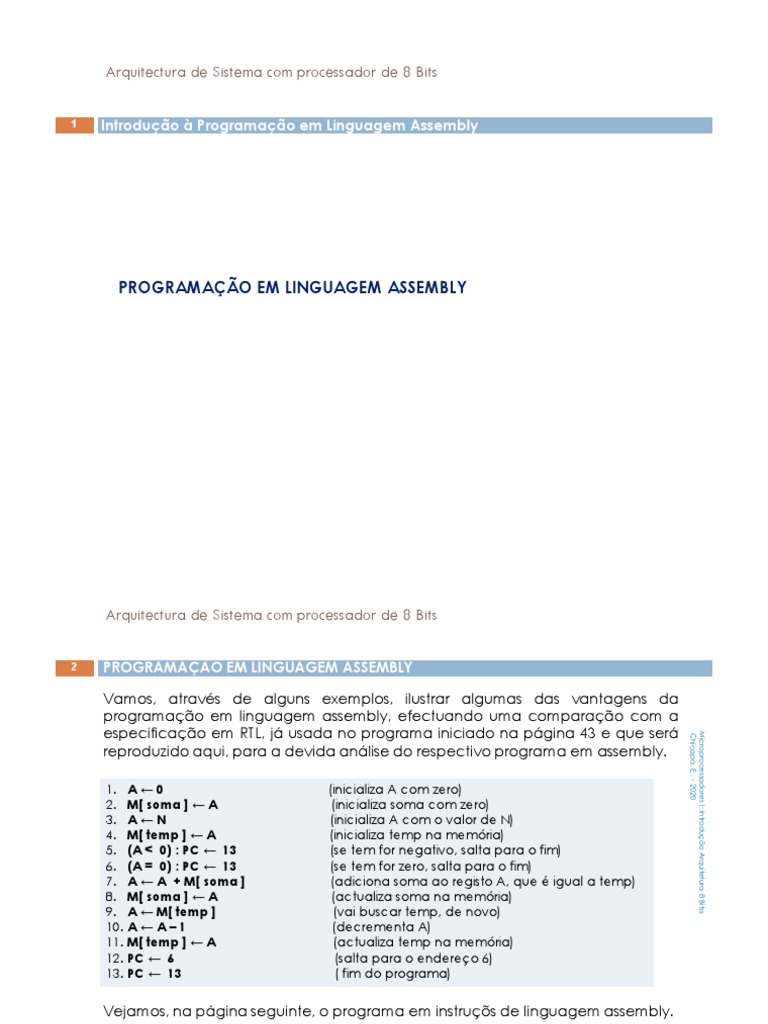

1 Introdução à Programação em Linguagem Assembly
PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY

2 PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY
Vamos, através de alguns exemplos, ilustrar algumas das vantagens da

programação em linguagem assembly, efectuando uma comparação com a
especificação em RTL, já usada no programa iniciado na página 43 e que será
Microprocessadores I: Introdução Arquitetura 8 Bitss

Chicapa, E.. - 2020
reproduzido aqui, para a devida análise do respectivo programa em assembly.
1. A ← 0 (inicializa A com zero)

2. M[ soma ] ← A (inicializa soma com zero)
3. A ← N (inicializa A com o valor de N)
4. M[ temp ] ← A (inicializa temp na memória)
5. (A < 0) : PC ← 13 (se tem for negativo, salta para o fim)
6. (A = 0) : PC ← 13 (se tem for zero, salta para o fim)
7. A ← A + M[ soma ] (adiciona soma ao registo A, que é igual a temp)
8. M[ soma ] ← A (actualiza soma na memória)
9. A ← M[ temp ] (vai buscar temp, de novo)
10. A ← A – 1 (decrementa A)
11. M[ temp ] ← A (actualiza temp na memória)
12. PC ← 6 (salta para o endereço 6)
13. PC ← 13 ( fim do programa)
Vejamos, na página seguinte, o programa em instruçõs de linguagem assembly.

3 PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY
N EQU 4 ; Valor pretendido para N

soma EQU 30 ; Endereço da célula de memória soma

Chicapa, E.. - 2020
temp EQU 31 ; Endereço da célula de memória temp
inicio: LD 0 ; Inicializa A com zero

ST [soma] ; Inicializa soma com zero
LD N ; Inicializa A com o valor de N
ST [temp] ; Actualiza temp na memória
JN fim ; Se A for negativo, salta para o fim
teste: JZ fim ; Se A for zero, salta para o fim
ADD [soma] ; Adiciona soma ao registo A, que é igual a temp
ST [soma] ; Actualiza soma na memória
LD [temp] ; Vai buscar temp, de novo
SUB 1 ; Decrementa A
ST [temp] ; Actualiza temp na memória
JMP teste ; Salta … vai ver se temp já chegou a zero
fim: JMP fim ; Fim do programa
A tabela da página seguinte, mostra a correspondência de instruções e

endereços entre o algorítmo em RTL e o programa em linguagem assembly.
4 EXERCÍCIO DE REVISÃO
Passo do Algorítmo (RTL) Endereço na Instruções em Assembly

Algorítmo Memória
N EQU 4

Chicapa, E.. - 2020
soma EQU 30
temp EQU 31
00H NOP
1 A← 0 01H inicio: LD 0
2 M[soma] ← A 02H ST [soma]
3 A← N 03H LD N
4 M[temp] ← A 04H ST [temp]
5 ( A < 0) : PC ← 13 05H JN fim
6 ( A = 0) : PC ← 13 06H teste: JZ fim
7 A ← A + M[soma] 07H ADD [soma]
8 M[soma] ← A 08H ST [soma]
9 A ← M[temp] 09H LD [temp]
10 A← A - 1 0AH SUB 1
11 M[temp] ← A 0BH ST [temp]
12 PC ← 6 0CH JMP teste
13 PC ← 13 0DH fim: JMP fim
5 PROGRAMAÇÃO EM ASSEMBLY: Programa: Soma
Opcode Assembly Endereço Programa em Assembly

00H LD valor 00H NOP
01H LD [endereço] 01H início: LD 0 00 00
02H ST [endereço] 02H ST [soma] 02 30
03H ADD valor 03H LD N 00 04
04H ADD [endereço] 04H ST [temp] 02 31
05H SUB valor 05H JN fim 0D 0D
06H SUB [endereço] 06H teste: JZ fim 0C 0D
07H AND valor 07H ADD [soma] 04 30
08H AND [endereço] 08H ST [soma] 02 30
09H OR valor 09H LD [temp] 01 31
0AH OR [endereço] 0AH SUB 1 05 01
0BH JMP endereço
0BH ST [temp] 02 31
0CH JZ endereço JMP teste
0CH 0B 06
0DH JN endereço
0DH fim: JMP fim 0B 0D
0EH NOP
0EH
6 SIMULAÇÃO DO CIRCUITO COMPLETO
Na tabela, o significado e o resultado dos dois programas são identicos, apenas a forma
de representação é diferente.

Chicapa, E.. - 2020
Existem algumas diferenças entre as duas representações do programa, que importa
referir:
� A atribuição de valores numéricos às constantes simbólicas (seja numa instrução que

requer um valor de dados, como na instrução LD constante, seja numa instrução que
requer endereço, como LD [endereço]). As primeiras linhas do programa de assembly
têm essa função. EQU é uma directiva para o assembler (também conhecida por
pseudoinstrução) que não gera instruções em código-máquina. Indica apenas ao
assembler que a constante simbólica que aparece antes da directiva tem o valor
indicado depois. Durante todo o resto do programa, a constante simbólica (por
exemplo, N) é equivalente ao seu valor numérico (neste caso, 4). Normalmente as
constantes 0 e 1, usam-se como constantes numéricas e não simbólicas, por serem
usadas com extrema frequência. Uma das vantagens de se ter constantes simbólicas é
que se se quiser alterar o valor da constante basta mudar o valor na directiva EQU,
enquanto se se usarem apenas valores numéricos tem de se alterar o valor em todas as
instruções em que ela aparecer, o que pode estar sujeito a erros ( como por exemplo,
alterar inadvertidamente outro número não relacionado mas que por coincidência
tinha o mesmo valor) e omissões (esquecer de alterar num ou mais sítios)
7 SIMULAÇÃO DO CIRCUITO COMPLETO
� A presença dos comentários, colocados desde o fim de uma instrução até ao final da
linha, começando com um caracter fixo; Utiliza-se habitualmente o ponto e vírgula.

Chicapa, E.. - 2020
� O valor das constantes de endereço de programa, usadas nas instruções de salto,
poderia ser especificado por uma directiva EQU. Porém, tal implicaria que o
programador andasse a contar instruções para saber qual o endereço para onde
deveria saltar. Os assemblers poupam essa tarefa através do uso das etiquetas (labels),
tais como inicio, teste e fim. À medida que vai convertendo as instruções assembly
para instruções em código-máquina, o assembler vai contando os endereços e sabe
em que endereço está a instrução, o que permite atribuir automaticamente os valores
correctos às etiquetas como constantes simbólicas nas instruções de salto. Tem
também a vantagem de que se forem introduzidas novas instruções ao programa, os
valores das etiquetas são alterados automaticamente, sem necessidade de
intervenção ( com a possibilidade de erros ) por parte do programador.
� A presença da instrução NOP (No Operation) na posição 00H, serve apenas para
permitir o alinhamento do inicio do programa nas duas versões. Em RTL, começamos o
programa na posição 1, mas o programa em assembly começa na posição 0.
8 PROGRAMAÇÃO EM ASSEMBLY
Exemplo 1 Sejam os valores de

Programa: Multiplicação factA = 5 e
A multiplicação factB = 4

Chicapa, E.. - 2020
produto = factA x factB
é feita com base em somas sucessivas, tal que: logo
produto = 5 x 4
produto = factA + factA + … + factA
=5+5+5+5
< ----- factB vezes ------ > = 20
1. produto � 0 (inicializa produto com zero)

2. factA � 5 (inicializa factA com o valor 5)
3. factB �4 (inicializa factB com o valor 4)
4. Se ( factB = 0 ) salta para 8 (se factB for zero, salta para o fim)
5. produto � produto + factA (adiciona factA a produto)
6. factB � factB – 1 (decrementa factB)
7. Salta para 4 (salta para o passo 4)
8. Salta para 8 (fim do programa)
9 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação
� produto, factB e factA, serão células de memória cujo conteúdo vai variando
ao longo do tempo (o registo A é só para ir efetuando os cálculos intermédios).
� Cada célula de memória tem um endereço (por exemplo, produto fica em

Chicapa, E.. - 2020
30H, factA em 31H e factB em 32H; as células de memória com os endereços
31H e 32H, vão, por exemplo, ser inicializadas com os valores, 5 e 4,
respectivamente)
1. M[30H] � 0 (inicializa produto com zero)

2. M[31H] � 5 (inicializa factA com o valor 5)
3. M[32H] � 4 (inicializa factB com o valor 4)
4. Se (M[32H] = 0) salta para 8 (se factB for zero, salta para o fim)
5. M[30H] � M[30H] + M[31H] (adiciona factA a produto)
6. M[32H] � M[32H] – 1 (decrementa factB)

� Endereços só com números, é muito confuso!
� Constante simbólica = identificador com um valor
� Define-se uma vez e depois pode usar-se como se fosse o número com que

ela foi definida.
Chicapa, E.. - 2020

produto EQU 30H (definição do endereço da variável soma)
factA EQU 31H (definição do endereço da variável factA)
factB EQU 32H (definição do endereço da variável factB)
1. M[produto] � 0 (inicializa produto com zero)

2. M[factA] � 5 (inicializa factA com o valor 5)
3. M[factB] � 4 (inicializa factB com o valor 4)
4. Se (M[factB] = 0) salta para 8 (se factB for zero, salta para o fim)
5. M[produto] � M[produto] + M[factA] (adiciona factA a produto)
6. M[factB] � M[factB] – 1 (decrementa factB)

� As variáveis ficam na memória de dados
� As instruções ficam na memória de instruções
� Cada passo do algoritmo é uma instrução

Chicapa, E.. - 2020
� O número do passo é o endereço na memória de instruções


4. Se (M[factB] = 0) salta para 8 (se factB for zero, salta para o fim)

� O Contador de Programa (PC),
vai evoluindo instrução a instrução (mas os endereços das memórias
começam em 0 e não em 1).

Chicapa, E.. - 2020
� Após cada instrução, o PC contém o endereço da instrução seguinte.
� “Saltar” equivale a escrever um novo valor no PC.


3. Se (M[factB] = 0) PC � 7 (se factB for zero, salta para o fim)
6. PC � 3 (salta para o passo 3)
7. PC � 7 (fim do programa)
Agora vamos analisar as constantes usadas no programa …

� Cada instrução pode ter de 1 a 3 constantes.

Chicapa, E.. - 2020
� Mas o tamanho das instruções:
� Se é variável (pode complicar o controlo), ou
� Se é fixo com 3 constantes (pode provocar desperdício de memória).
Constantes
produto 0 0. M[produto] � 0
factA 5 1. M[factA] � 5
factB 4 2. M[factB] � 4
factB 0 7 3. Se (M[ factB] = 0) PC � 7
produto produto factA 4.M[produto] � M[produto] + M[ factA]
factB factB 1 5. M[ factB] � M[factB] – 1
3 6. PC � 3
7 7. PC � 7
Arquitectura de Sistema de 8 Bits

A solução para o problema colocado em relação ás constantes passa por:
� Decompôr instruções com várias constantes em instruções mais simples, cada uma só
com uma constante.

Chicapa, E.. - 2020
� Usando-se um registo auxiliar (A) para guardar valores entre instruções
0 A�0
0 M[produto] � 0
1 M[produto] � A
2 A�5
1 M[factA] � 5
3 M[factA] � A
4 A�4
2 M[factB] � 4
5 M[factB] � A
3 Se ( M[factB] = 0 ) PC � 7 6 ( A = 0 ) : PC � 14
7 A � M[produto]
4 M[produto] � M[produto] + M[factA] 8 A � A + M[factA]
9 M[produto] � A
10 A � M[factB]
5 M[factB] � M[factB] – 1 11 A�A–1
12 M[factB] � A
6 PC � 3 13 PC � 6
7 PC � 7 14 PC � 14
Que operações são necessárias?

Para correr o programa em análise, o hardware tem de suportar as seguintes
operações:

Chicapa, E.. - 2020
Operação Exemplo
Escrever uma constante no registo A A�0
Armazenar o registo A na memória M[produto] � A
Ler uma célula de memória e escrever no
registo A A � M[produto]
Operação com o registo A e uma célula de

memória como operandos A � A + M[factA]
Operação com o registo A e uma constante

como operandos A�A–1
Salto incondicional PC � 7
Salto condicional ( A = 0 ) : PC � 14
• Esta notação designa-se RTL (Register Transfer Language)
16 LINGUAGEM ASSEMBLY
ç
ç
LD valor Load (imediato) 00H A � valor

Transferência de
Chicapa, E.. - 2020

LD [endereço] Load (memória) 01H A � M[endereço]
dados
ST [endereço] Store (memória) 02H M[endereço] � A
ADD valor Add (imediato) 03H A � A + valor
ADD [endereço] Add (memória) 04H A � A + M[endereço]

Operações
aritméticas SUB valor Subtract (imediato) 05H A � A – valor
SUB [endereço] Subtract (memória) 06H A � A – M[endereço]
AND valor AND (imediato) 07H A � A � valor

Operações AND [endereço] AND (memória) 08H A � A � M[endereço]
lógicas OR valor OR (imediato) 09H A � A � valor
OR [endereço] OR (memória) 0AH A � A � M[endereço]
JMP endereço Jump 0BH PC � endereço
Saltos
JZ endereço Jump if zero 0CH (A=0) : PC � endereço
JN endereço Jump if negative 0DH (A<0) : PC � endereço
Diversos NOP No operation 0EH
Programa em RTL Programa em assembly

0 A�0 00H início: LD 0

Chicapa, E.. - 2020
1 M[produto] � A 01H ST [produto]
2 A�5 02H LD 5
3 M[factA] � A 03H ST [factA]
4 A�4 04H LD 4
5 M[factB] � A 05H ST [factB]
6 (A < 0) : PC � 12 06H teste: JZ fim
7 A � M[produto] 07H LD [produto]
8 A � A + M[factA] 08H ADD [factA]
9 M[produto] � A 09H ST [produto]
10 A � M[factB] 0AH LD [factB]
11 A�A–1 0BH SUB 1
12 M[factB] � A 0CH ST [factB]
13 PC � 6 0DH JMP teste
14 PC � 12 0EH fim: JMP fim

00H LD valor 00H início: LD 0 00 00
01H LD [endereço] 01H ST [produto] 02 30
02H ST [endereço] 02H LD 5 00 05
03H ADD valor 03H ST [factA] 02 31
04H ADD [endereço] 04H LD 4 00 04
05H SUB valor 05H ST [factB] 02 32
06H SUB [endereço] 06H teste: JZ fim 0C 0E
07H AND valor 07H LD [produto] 01 30
08H AND [endereço] 08H ADD [factA] 04 31
09H OR valor 09H ST [produto] 02 30
0AH OR [endereço] 0AH LD [factB] 01 32
0BH JMP endereço
0BH SUB 1 05 01
0CH JZ endereço
0CH ST [factB] 02 32
0DH JN endereço
0EH NOP 0DH JMP teste 0B 06
0EH fim: JMP fim 0B 0E
Uma vez em posse do programa assembly da operação que vimos a analisar

estaremos em condições de mostrar
o funcionamento do Processador de 8 bits, com programação em linguagem
assembly , visando
� Montagem do circuito com um módulo que simula o Processador ao nível

das instruções;
� Funcionamento individual das várias instruções do processador, em termos

dos recursos de hardware e sinais de controlo que envolvem;
� Execução do programa em ambiente de desenvolvimento:

• Execução das instruções passo a passo (single-step), verificando a
evolução dos registos A e PC;
• Utilização de pontos de paragem (breakpoints);
• Modificação manual do valor dos registos durante a execução do
programa (após uma paragem motivada por execução passo a passo
ou ponto de paragem).

A figura abaixo tem como principal elemento o circuito do processador, aqui designado
Pepe8, para além dos módulos das memórias de instruções PROM e de dados RAM .
O módulo Pepe8 simula o funcionamento dos blocos de hardware que o constituem e que já

Chicapa, E.. - 2020
foram objecto da nossa análise em aulas anteriores
• O módulo Reset dá um impulso na

entrada Reset do PEPE-8 quando se faz

Chicapa, E.. - 2020
START na simulação, para inicializar o
processador.
• A simulação deve começar com o

accionamento do START do painel de
controlo do módulo relógio
• Para carregar o programa assembly,

deve-se abrir o painel de controlo do
PEPE8, carregar na opção COMPILE e
escolher o arquivo fonte (extensão
.asm); Ao ser carregado este dará
lugar ao arquivo de código de mesmo
nome (com a extensão .cod) e que
estará localizada na mesma pasta que
o arquivo fonte
• Deverá carregar o código na

memória de instruções PROM, abrindo
o seu painel de controlo e escolher a

Chicapa, E.. - 2020
opção
Code -> Load Binary
Neste momento, já aparece na PROM

as instruções em binário a executar
pelo PEPE-8
• No painel do PEPE-8, deverá

carregar no botão “Parse Mem”, o que
faz o PEPE-8 ler a PROM e actualizar a
sua janela com as instruções, que
apresenta em linguagem assembly por
conversão a partir das instruções em
binário. No entanto, note que já não
tem informação sobre as etiquetas e
símbolos definidos com EQU no
programa fonte
A figura abaixo mostra a memória de instruções, PROM com

as instruções, em hexadecimal, carregadas.

Chicapa, E.. - 2020
Após o Parse Mem, as instruções em o código binário, da PROM aparecem

convertidas, em assembly, no painel do processador, para iniciar a sua
execução.

Chicapa, E.. - 2020
Agora o programa está pronto a ser executado, o que pode ser feito de três formas:
• Passo a passo (single-step), ou instrução a instrução

Chicapa, E.. - 2020
• Execução contínua até um ponto de paragem (breakpoint)
• Execução contínua
O painel do PEPE-8 mostra o conteúdo do PC e do registo A e indica ainda se o valor do A é

zero (Z) ou negativo (N).
O conteúdo da memória de dados pode ser verificado com duplo clique na RAM.
Exemplo de Execução passo a passo

Carregue no botão STEP do painel do PEPE-8. De cada vez que o faz, avança uma única
instrução. A próxima instrução a ser executada aparece com uma barra azul.
Vá carregando em STEP e verifique o seguinte (se necessário, execute a simulação várias
vezes para ver os vários aspectos):
• No painel do PEPE-8, o PC vai variando de forma consistente com a barra azul;

• No painel do PEPE-8, o registo A vai indicando o seu valor;
• No painel da RAM, as instruções ST alteram o conteúdo da RAM nos endereços
indicados (30H, 31H e 32H, que correspondem às variáveis produto, factA e factB);
Repare nas figuras abaixo que, já em execução passo-a-passo, a instrução acabada de executar é a que
vem imediatamente antes da assinalada a azul, no painel de controlo do processador. Pode-se nesta altura
constatar que as células da memória de dados (RAM), 31H e 32H, referenciadas por factA e factB, já

aparecem com os seus valores iniciais, respectivamente, 5 e 4, como seria de esperar; Atente igualmente aos
Chicapa, E.. - 2020

valores de PC e do registo A, que reflectem o estado actual de execução do programa
27 PROGRAMAÇÃO EM ASSEMBLY
Programa: Divisão Sejam os valores de
A divisão dividendo = 8 e
quociente = dividendo / divisor divisor = 2

Chicapa, E.. - 2020
é feita com base em subtrações sucessivas, tal que:
quociente = ((dividendo – divisor) – divisor) … - logo
divisdor)..) quociente = 8 / 2
=(((8 -2) – 2) – 2)-2)
< ----- a diferença atingir zero ------ >
=4
1. quociente � 0 (inicializa quociente com zero)

2. divisor � 2 (inicializa divisor com o valor 2)
3. dividendo � 8 (inicializa dividendo com o valor 4)
4. Se ( dividendo = 0 ) salta para 8 (se dividendo for zero, salta para o fim)
5. dividendo � dividendo - divisor (subtrai divisor de dividendo)
6. quociente � quociente + 1 (incrementa valor quociente)
28 PROGRAMAÇÃO EM ASSEMBLY: Programa Divisão
Programa em RTL Programa em assembly

0 A�0 00H início: LD 0

Chicapa, E.. - 2020
1 M[Quociente] � A 01H ST [Quociente]
2 A�2 02H LD 8
3 M[Divisor] � A 03H ST [Divisor]
4 A�8 04H LD 8
5 M[Dividendo] � A 05H ST [Dividendo]
6 (A = 0) : PC � 14 06H teste: JZ fim
7 A � A - M[Divisor] 07H SUB [Divisor]
8 M[Dividendo] � A 08H ST [Dividendo]
9 A � M[Quociente] 09H LD [Quociente]
10 A�A+1 0AH ADD 1
11 M[Quociente] � A 0BH ST [Quociente]
12 A � M[Dividendo] 0CH LD [Dividendo]
13 PC � 6 0DH JMP teste
14 PC � 12 0FH fim: JMP fim
29 PROGRAMAÇÃO EM ASSEMBLY: Programa Divisão

00H LD valor 00H início: LD 0 00 00
01H LD [endereço] 01H ST [Quociente] 02 20
02H ST [endereço] 02H LD 2 00 02
03H ADD valor 03H ST [Divisor] 02 21
04H ADD [endereço] 04H LD 8 00 08
05H SUB valor 05H ST [Dividendo] 02 22
06H SUB [endereço] 06H teste: JZ fim 0C 0E
07H AND valor 07H SUB [Divisor] 06 21
08H AND [endereço] 08H ST [Dividendo] 02 22
09H OR valor 09H LD [Quociente] 00 20
0AH OR [endereço] 0AH ADD 1 03 01
0BH JMP endereço
0BH ST [Quociente] 02 20
0CH JZ endereço
0CH LD [Dividendo] 00 22
0DH JN endereço
0EH NOP 0DH JMP teste 0B 06
0EH fim: JMP fim 0B 0E
30 PRÁTICA: DIVISÃO COM PROGRAMAÇÃO EM ASSEMBLY

; Constantes de Dados
ValorQuociente EQU 00H ; Valor inicial do Quociente
ValorDividendo EQU 08H ; Valor do Dividendo
ValorDivisor EQU 02H ; Valor do Divisor

Chicapa, E.. - 2020
; Constantes de Endereços
Quociente EQU 20H ; endereço do Quociente (Resultado)
Divisor EQU 21H ; endereço do divisor
Dividendo EQU 22H ; endereço do dividendo
; programa
início: LD ValorQuociente ; Carrega o registo A com o valor inicial quociente
ST [Quociente] ; Actualiza memória dados
LD [ValorDivisor] ; Carrega o registo A com o valor do divisor
ST [Divisor] ; Actualiza memória dados
LD [ValorDividendo ; Carrega o registo A com o valor do divisor
teste: ST [Dividendo] ; Actualiza memória dados
JZ fim ; se for zero o dividendo termina …
SUB [Divisor] ; Subtraia divisor do dividendo
ST [Dividendo] ; Actualiza Dividendo na memória
LD [Quociente] ; Carrega o registo A com o quociente
ADD 1 ; Actualiza o quociente
ST [Quociente] ; Actualiza Dividendo na memória
LD [Dividendo] ; Carrega novamente valor dividendo
JMP teste ; Salta para voltar a testar se já é zero
fim JMP fim ; termina o programa
��
��
��

MPI ExemplosProgramaçãoAssembly

Enviado por

Dados do documento

Descrição original:

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

MPI ExemplosProgramaçãoAssembly

Enviado por

Direitos autorais:

Formatos disponíveis

Arquitectura de Sistema com processador de 8 Bits

1 Introdução à Programação em Linguagem Assembly

PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY

2 PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY

Vamos, através de alguns exemplos, ilustrar algumas das vantagens da

Microprocessadores I: Introdução Arquitetura 8 Bitss

1. A ← 0 (inicializa A com zero)

Vejamos, na página seguinte, o programa em instruçõs de linguagem assembly.

3 PROGRAMAÇÃO EM LINGUAGEM ASSEMBLY

N EQU 4 ; Valor pretendido para N

Microprocessadores I: Introdução Arquitetura 8 Bitss

inicio: LD 0 ; Inicializa A com zero

A tabela da página seguinte, mostra a correspondência de instruções e

Passo do Algorítmo (RTL) Endereço na Instruções em Assembly

Microprocessadores I: Introdução Arquitetura 8 Bitss

5 PROGRAMAÇÃO EM ASSEMBLY: Programa: Soma

Opcode Assembly Endereço Programa em Assembly

6 SIMULAÇÃO DO CIRCUITO COMPLETO

Microprocessadores I: Introdução Arquitetura 8 Bitss

� A atribuição de valores numéricos às constantes simbólicas (seja numa instrução que

7 SIMULAÇÃO DO CIRCUITO COMPLETO

Microprocessadores I: Introdução Arquitetura 8 Bitss

Exemplo 1 Sejam os valores de

Microprocessadores I: Introdução Arquitetura 8 Bitss

1. produto � 0 (inicializa produto com zero)

9 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Microprocessadores I: Introdução Arquitetura 8 Bitss

1. M[30H] � 0 (inicializa produto com zero)

10 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Microprocessadores I: Introdução Arquitetura 8 Bitss

Chicapa, E.. - 2020

1. M[produto] � 0 (inicializa produto com zero)

11 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Microprocessadores I: Introdução Arquitetura 8 Bitss

produto EQU 30H (definição do endereço da variável soma)

1. M[produto] � 0 (inicializa produto com zero)

12 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Microprocessadores I: Introdução Arquitetura 8 Bitss

produto EQU 30H (definição do endereço da variável soma)

0. M[produto] � 0 (inicializa produto com zero)

13 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Agora vamos analisar as constantes usadas no programa …

Microprocessadores I: Introdução Arquitetura 8 Bitss

14 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Microprocessadores I: Introdução Arquitetura 8 Bitss

15 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Que operações são necessárias?

Microprocessadores I: Introdução Arquitetura 8 Bitss

Operação com o registo A e uma célula de

Operação com o registo A e uma constante

LD valor Load (imediato) 00H A � valor

Microprocessadores I: Introdução Arquitetura 8 Bitss

Chicapa, E.. - 2020

ADD valor Add (imediato) 03H A � A + valor

ADD [endereço] Add (memória) 04H A � A + M[endereço]

SUB [endereço] Subtract (memória) 06H A � A – M[endereço]

AND valor AND (imediato) 07H A � A � valor

17 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Programa em RTL Programa em assembly

Microprocessadores I: Introdução Arquitetura 8 Bitss

18 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação

Opcode Assembly Endereço Programa em Assembly

19 PROGRAMAÇÃO EM ASSEMBLY: Programa Multiplicação
