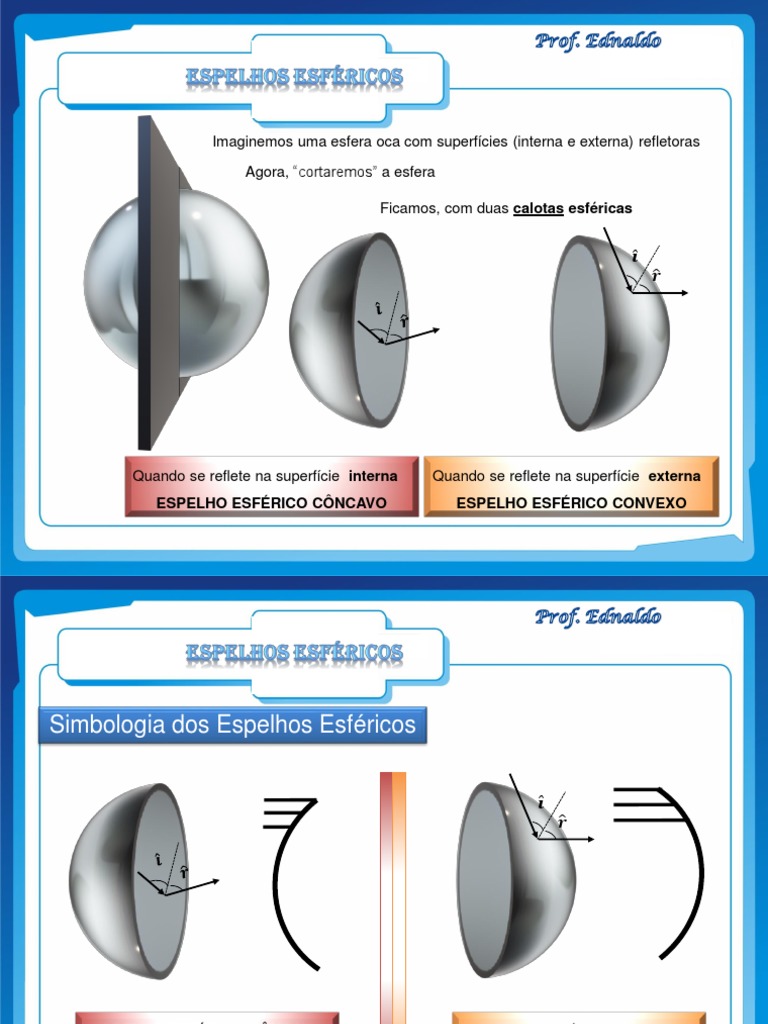

Imaginemos uma esfera oca com superfícies (interna e externa) refletoras
Agora, “cortaremos” a esfera
Ficamos, com duas calotas esféricas
𝒊Ƹ
𝒓ො
Quando se reflete na superfície interna Quando se reflete na superfície externa
ESPELHO ESFÉRICO CÔNCAVO ESPELHO ESFÉRICO CONVEXO
Simbologia dos Espelhos Esféricos
𝒊Ƹ
𝒓ො
ESPELHO ESFÉRICO CÔNCAVO ESPELHO ESFÉRICO CONVEXO
Elementos Geométricos C = Centro de Curvatura
V = Vértice do Espelho
𝑽𝑪 = R = Raio de Curvatura
C E = Eixo Principal
V F E
F = Foco Principal
R/2 R/2
𝑽𝑭 = 𝑭𝑪 = Metade do Raio
R No Espelho Côncavo:
Os elementos F e C são dados como reais
(se “apresentam na frente do espelho”)
Elementos Geométricos C = Centro de Curvatura
V = Vértice do Espelho
𝑽𝑪 = R = Raio de Curvatura
C E = Eixo Principal
F V
E
F = Foco Principal
R/2 R/2
𝑽𝑭 = 𝑭𝑪 = Metade do Raio
R No Espelho Convexo:
Os elementos F e C são dados como virtuais
(se “apresentam dentro do espelho”)
Propriedades de Gauss
Carl Friedrich Gauss
Todo raio incidente que atinge o vértice do espelho,
reflete-se simetricamente ao eixo principal
V V
Propriedades de Gauss
Carl Friedrich Gauss
Todo raio incidente que atinge o centro de curvatura
do espelho, reflete-se por si mesmo
“passa”
virtualmente pelo
centro de curvatura
C C
Propriedades de Gauss
Todo raio incidente que se propaga paralelo ao Carl Friedrich Gauss
eixo principal do espelho, reflete-se em direção ao
foco principal
“passa”
virtualmente pelo
foco principal
F F
Propriedades de Gauss
Todo raio incidente que se propaga em direção ao Carl Friedrich Gauss
foco principal do espelho, reflete-se paralelo ao
eixo principal
“passa”
virtualmente pelo
foco principal
F F
Formação de Imagens no Espelho Côncavo
Objeto colocado depois do Centro de Curvatura
feis.unesp.br
V C
F
flickr.com/geonunes
imagem
Imagem: Real (projeta-se na frente do espelho)
Imagem: Invertida (para baixo)
Imagem se localiza entre o F e C Imagem: Menor (em relação ao objeto)
Formação de Imagens no Espelho Côncavo
Objeto colocado sobre o Centro de Curvatura
V F C
imagem Imagem: Real (projeta-se na frente do espelho)
Imagem: Invertida (para baixo)
Imagem se localiza sobre o C Imagem: Igual (em relação ao objeto)
Formação de Imagens no Espelho Côncavo
Objeto colocado entre o Foco Principal e o Centro de Curvatura
V F C
imagem
Imagem: Real (projeta-se na frente do espelho)
Imagem: Invertida (para baixo)
Imagem se localiza depois do C Imagem: Maior (em relação ao objeto)
Formação de Imagens no Espelho Côncavo
Objeto colocado sobre o Foco Principal
V C
F
Imagem: Imprópria
(os raios refletidos se projetam de forma paralela)
Formação de Imagens no Espelho Côncavo
Objeto colocado entre o Foco Principal e o Vértice
imagem
F C
V
Imagem: Virtual (projeta-se “dentro” do espelho)
Imagem: Direita (para cima)
Imagem: Maior (em relação ao objeto)
Formação de Imagens no Espelho Convexo
Imagem: Virtual (projeta-se “dentro” do espelho)
V objeto
F
Imagem: Direita (para cima)
Imagem: Menor (em relação ao objeto)
Exercício
(UFMG) Em cada uma das
situações a seguir, estão
representados quatro raios de
luz que são refletidos por
espelhos ocultos por placas
retangulares.
Observando a trajetória dos raios incidentes
e refletidos, conclui-se que, em I, II e III,
As formas dos espelhos são: estão colocados, respectivamente, os
espelhos
a) côncavo, planos e convexo
b) planos, côncavo e convexo
c) convexo, côncavo e planos
d) convexo, planos e côncavo
e) côncavo, convexo e planos
Exercício
(OBF) Um quadrado está localizado sobre o eixo principal de um espelho esférico
côncavo, como ilustrado na figura a seguir. Sabe-se que o vértice inferior esquerdo do
quadrado está localizado exatamente sobre o centro de curvatura do espelho. Pode-se
afirmar que a imagem do quadrado tem forma de um:
V F C a) quadrado
b) triângulo
c) retângulo
d) trapézio
e) losango
Exercício
(UEG-GO) Por possuir a
propriedade de ampliar o campo
visual do observador, os espelhos
esféricos apresentam várias
aplicações.
As imagens fornecidas pelos espelhos convexos
a) São sempre reais, menores e invertidas
b) São sempre virtuais, maiores e invertidas
c) São sempre virtuais, menores e direitas
d) São sempre reais, maiores e direitas
Exercício
(UFV-MG) Um farol de automóvel consiste em um filamento luminoso colocado entre
dois espelhos esféricos côncavos de mesmo eixo, voltados um para o outro e de
tamanhos diferentes, de modo que todos os raios oriundos do filamento se refletem
no espelho maior e se projetam paralelos, conforme a figura a seguir.
A posição correta do filamento é:
a) No centro de curvatura do espelho menor e no foco do espelho maior
b) No vértice do espelho menor e no centro de curvatura do espelho maior
c) No foco de ambos os espelhos
d) No centro de curvatura de ambos os espelhos
e) No foco do espelho menor e no centro de curvatura do espelho maior
Equações de Gauss
1 1 1 𝑓 = 𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑓𝑜𝑐𝑎𝑙
= + ′ 𝑝 = 𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑑𝑜 𝑜𝑏𝑗𝑒𝑡𝑜 𝑎𝑜 𝑣é𝑟𝑡𝑖𝑐𝑒 𝑑𝑜 𝑒𝑠𝑝𝑒𝑙ℎ𝑜
𝑓 𝑝 𝑝
𝑝′ = 𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑑𝑎 𝑖𝑚𝑎𝑔𝑒𝑚 𝑎𝑜 𝑣é𝑟𝑡𝑖𝑐𝑒 𝑑𝑜 𝑒𝑠𝑝𝑒𝑙ℎ𝑜
𝒑 Regra de sinais
𝒇 f positivo côncavo
V C
F f negativo convexo
𝒑′ imagem Regra de sinais
p’ positivo real
p’ negativo virtual
SeEquações
|A| = 1 Imagem é Igual
de Gauss
Se |A| < 1 Imagem é Menor
1 1 1 𝑖 𝑝′ Se |A| > 1 Imagem é Maior
= + ′ 𝐴= =−
𝑓 𝑝 𝑝 𝑜 𝑝 Regra de sinais
𝐴 = 𝑎𝑢𝑚𝑒𝑛𝑡𝑜 𝑙𝑖𝑛𝑒𝑎𝑟 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 i positivo direita
𝑖 = 𝑎𝑙𝑡𝑢𝑟𝑎 𝑑𝑎 𝑖𝑚𝑎𝑔𝑒𝑚 i negativo invertida
𝑜 = 𝑎𝑙𝑡𝑢𝑟𝑎 𝑑𝑜 𝑜𝑏𝑗𝑒𝑡𝑜
𝒑 Regra de sinais
𝒇 𝒐 f positivo côncavo
V C
F f negativo convexo
𝒊
𝒑′ imagem Regra de sinais
p’ positivo real
p’ negativo virtual
Exercício
(UEFS-BA) A figura mostra um espelho esférico côncavo funcionando como espelho
de aumento durante uma consulta odontológica.
Considere que, nessa situação, o dentista tenha
posicionado o espelho a 2 cm de um dos dentes
e que esteja vendo a imagem desse dente 1,5
vez maior do que seu tamanho real. A distância
focal do espelho do dentista é:
a) 3 cm
b) 10 cm
c) 4 cm
d) 8 cm
e) 6 cm
Exercício
(EsPCEx-SP) Uma jovem, para fazer sua maquiagem, comprou um espelho de
Gauss. Ela observou que, quando o seu rosto está a 30 cm do espelho, a sua
imagem é direita e três vezes maior do que o tamanho do rosto. O tipo de espelho
comprado pela jovem e o seu raio de curvatura são respectivamente,
a) Côncavo e maior do que 60 cm
b) Convexo e maior do que 60 cm
c) Côncavo e igual a 30 cm
d) Côncavo e menor do que 30 cm
e) Convexo e menor do que 30 cm
Exercício
(UNEB-BA) A óptica estuda a luz e os fenômenos luminosos a partir de princípios
básicos sobre reflexão, a refração, a difração e a interação da luz com os objetos,
explicando as causas dos defeitos da visão, a projeção de imagens, o funcionamento
de espelhos e lentes, a estrutura do átomo, entre outros fenômenos físicos.
Considerando-se um objeto de tamanho igual a 8cm, colocando a 30 cm de um
espelho esférico convexo, de raio de curvatura igual a 20 cm, é correto afirmar que a
imagem formada desse objeto pelo espelho tem um tamanho, em cm, igual a:
a) 0,3
b) 1,0
c) 2,0
d) 3,0
e) 4,0
