Física

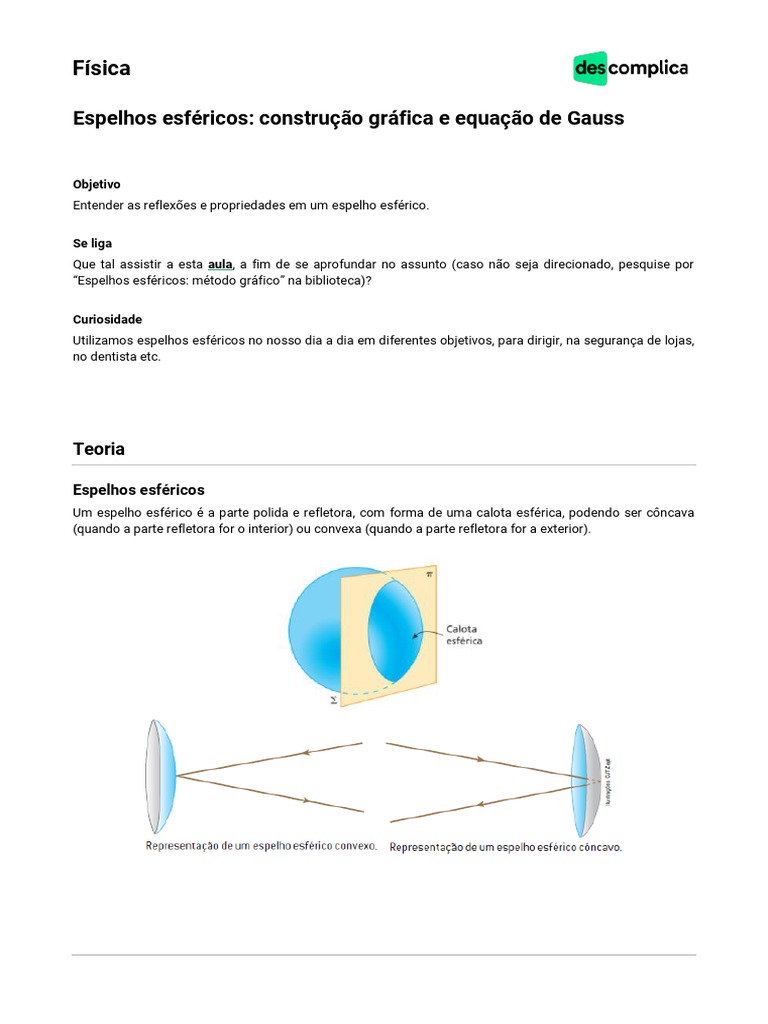

Espelhos esféricos: construção gráfica e equação de Gauss

Objetivo
Entender as reflexões e propriedades em um espelho esférico.

Se liga
Que tal assistir a esta aula, a fim de se aprofundar no assunto (caso não seja direcionado, pesquise por
“Espelhos esféricos: método gráfico” na biblioteca)?

Curiosidade
Utilizamos espelhos esféricos no nosso dia a dia em diferentes objetivos, para dirigir, na segurança de lojas,
no dentista etc.

Teoria

Espelhos esféricos
Um espelho esférico é a parte polida e refletora, com forma de uma calota esférica, podendo ser côncava
(quando a parte refletora for o interior) ou convexa (quando a parte refletora for a exterior).
Física

Espelhos esféricos no dia a dia

Os espelhos esféricos convexos são utilizados como espelhos retrovisores de veículos e em pontos
estratégicos de garagens, cruzamentos de ruas estreitas etc. A vantagem dos espelhos convexos é
proporcionar um campo visual maior.

Os espelhos esféricos côncavos são utilizados como espelhos de aumento para maquiagem, por exemplo.

Espelhos esféricos gaussianos

Primeiro, vamos observar como um espelho esférico é representado:

Sendo:
• C: o centro de curvatura (centro da esfera geratriz do espelho);
• V: o “vértice” do espelho;
• ̅̅̅̅
CV: o eixo principal;
• R: o raio de curvatura (raio da esfera geratriz).
Física

Para que as imagens formadas pelas reflexões em espelhos esféricos sejam nítidas e bem definidas, os raios
luminosos que atingem a superfície refletora devem ser pouco inclinados em relação ao eixo principal. Será
considerado isso a partir desse ponto. Qualquer espelho que esteja refletindo raios nessa condição diz-se
obedecer à condição de nitidez de Gauss.

Foco
Um foco é qualquer ponto que, conjugado, seja impróprio. O foco principal de um espelho esférico é o ponto
para o qual convergem (no caso de espelhos côncavos) ou do qual divergem (no caso de espelhos convexos)
raios luminosos cuja incidência é paralela ao eixo principal.

Observe:

Temos que:
R
f=
2

Construção de imagens de objetos

A partir dos raios notáveis, é possível saber onde haverá a formação da imagem relativa a um objeto qualquer
disposto perante um espelho esférico. A imagem será localizada onde os raios notáveis se cruzarem. A seguir,
a construção de imagens para os dois tipos de espelhos esféricos.

• Espelho côncavo
Existem cinco possibilidades de posicionamento do objeto relativamente ao espelho. Veja:

I. Objeto além do centro de curvatura

Características da imagem: real, invertida e menor que o objeto.

Física

II. Objeto no centro de curvatura:

Características da imagem: real, invertida e do mesmo tamanho que o objeto.

III. Objeto entre o centro de curvatura e o foco:

Características da imagem: real, invertida e maior que o objeto.

IV. Objeto no plano focal:

Características da imagem: nesse caso, os raios luminosos são paralelos entre si, tendo formação da
imagem no infinito, ou seja, imprópria.
Física

V. Objeto entre o foco e o vértice:

Características da imagem: virtual, direita e maior.

• Espelho convexo
Existe apenas uma possibilidade de posicionamento do objeto relativamente ao espelho.

Características da imagem: virtual, direita e menor que o objeto.

Estudo analítico
• Equação de Gauss

1 1 1 p ∙ p′
= + ′⇒f=
f p p p + p′

Sendo: p a distância do objeto ao espelho, p′ a distância da imagem ao espelho e f a distância focal.

Informações importantes:
f > 0: Côncavo;
f < 0: Convexo;
p′ > 0: Real;
p′ < 0: Virtual.
Física

• Equação da ampliação linear transversal (A)

i p′
A= ou A = −
o p

i p′
=−
o p

f
A=
f−p
Física

Exercícios de fixação

1. Certo espelho esférico côncavo apresenta raio de curvatura igual a 0,5 m. A distância focal desse
espelho, em centímetros, é igual a
a) 50 cm.
b) 10 cm.
c) 25 cm.
d) 150 cm.
e) 100 cm.

2. Um espelho esférico conjuga uma imagem virtual, direta e reduzida de um objeto real. Em relação a
esse espelho e à posição do objeto da imagem, assinale a alternativa correta:
a) Trata-se de um espelho côncavo, quando o objeto é posicionado entre seu foco e vértice.
b) Trata-se de um espelho côncavo, quando o objeto é posicionado no foco do espelho.
c) Trata-se de um espelho côncavo, quando o objeto é colocado no centro de curvatura do espelho.
d) Trata-se de um espelho convexo, quando o objeto é colocado a qualquer distância de seu vértice.
e) Trata-se de um espelho convexo que conjuga imagens reais.

3. Um objeto é posicionado diante de um espelho esférico, e se observa que a imagem produzida pelo
espelho é direta, mas também maior que o objeto. Em relação à situação descrita, pode-se concluir que:
a) O espelho em questão é convexo, e o objeto encontra-se entre o ponto focal e o centro de curvatura
desse espelho.
b) O espelho em questão é côncavo, e o objeto encontra-se entre o vértice e o ponto focal desse
espelho.
c) O espelho é convexo, e a imagem observada é real.
d) O espelho é convexo, e a imagem observada é virtual.
e) O espelho é côncavo, e o objeto encontra-se posicionado além do centro de curvatura desse
espelho.

4. Com um espelho côncavo, pode-se formar, de um objeto real, uma imagem não invertida e que seja
a) real e maior do que o objeto.
b) real e do tamanho do objeto.
c) real e menor do que o objeto.
d) Virtual e maior que o objeto.
e) virtual e menor que o que objeto.
Física

5. A imagem de um objeto se forma a 40 cm de um espelho côncavo com distância focal de 30 cm. A

imagem formada situa-se sobre o eixo principal do espelho, é real, invertida e tem 3 cm de altura.
a) Determina a posição do objeto.
b) Construa o esquema referente a questão representando objeto, imagem, espelho e raios utilizados
e indicando as distâncias envolvidas.
Física

Exercícios de vestibulares

1. (Unicamp, 2017) Em uma animação do Tom e Jerry, o camundongo Jerry se assusta ao ver sua imagem
em uma bola de Natal cuja superfície é refletora, como mostra a reprodução a seguir.

Disponível em: <www.youtube.com/watch?v=RtZYfTr7D_o>. Acesso em: 25 out. 2016.

É correto afirmar que o efeito mostrado na ilustração não ocorre na realidade, pois a bola de Natal
formaria uma imagem:
a) virtual ampliada.
b) virtual reduzida.
c) real ampliada.
d) real reduzida.
e) real do mesmo tamanho.

2. (IFSul, 2017) De acordo com a óptica geométrica e em relação aos espelhos, afirma-se que a imagem
conjugada através de um espelho:
a) côncavo, de um objeto qualquer, é sempre de maior tamanho que o objeto.
b) convexo, de um objeto real, é sempre de menor tamanho que o objeto.
c) plano, de um objeto real, é sempre real de mesmo tamanho que o objeto.
d) convexo, de um objeto real, é sempre de maior tamanho que o objeto.
Física

3. (PUCRS, 2017) Na figura a seguir, ilustra-se um espelho esférico côncavo (E) e seus respectivos centro
de curvatura (C), foco (F) e vértice (V). Um dos infinitos raios luminosos que incidem no espelho tem
sua trajetória representada por r. As trajetórias de 1 a 5 se referem a possíveis caminhos seguidos pelo
raio luminoso refletido no espelho.

O número que melhor representa a trajetória percorrida pelo raio r, após refletir no espelho E, é:
a) 1.
b) 2.
c) 3.
d) 4.
e) 5.

4. (Enem, 2010) Os espelhos retrovisores, que deveriam auxiliar os motoristas na hora de estacionar ou
mudar de pista, muitas vezes causam problemas. É que o espelho retrovisor do lado direito, em alguns
modelos, distorce a imagem, dando a impressão de que o veículo está a uma distância maior do que a
real.
Este tipo de espelho, chamado convexo, é utilizado com o objetivo de ampliar o campo visual do
motorista, já que no Brasil se adota a direção do lado esquerdo e, assim, o espelho da direita fica muito
mais distante dos olhos do condutor.
Disponível em: <http://noticias.vrum.com.br>. Acesso em: 3 nov. 2010 (adaptado).
Sabe-se que, em um espelho convexo, a imagem formada está mais próxima do espelho do que este
está do objeto, o que parece estar em conflito com a informação apresentada na reportagem. Essa
aparente contradição é explicada pelo fato de
a) a imagem projetada na retina do motorista ser menor do que o objeto.
b) a velocidade do automóvel afetar a percepção da distância.
c) o cérebro humano interpretar como distante uma imagem pequena.
d) o espelho convexo ser capaz de aumentar o campo visual do motorista.
e) o motorista perceber a luz vinda do espelho com a parte lateral do olho.
Física

5. (Unesp, 2016) Quando entrou em uma ótica para comprar novos óculos, um rapaz deparou-se com três
espelhos sobre o balcão: um plano, um esférico côncavo e um esférico convexo, todos capazes de
formar imagens nítidas de objetos reais colocados à sua frente. Notou ainda que, ao se posicionar
sempre a mesma distância desses espelhos, via três diferentes imagens de seu rosto, representadas
na figura a seguir.

Em seguida, associou cada imagem vista por ele a um tipo de espelho e classificou-as quanto às suas
naturezas.
Uma associação correta feita pelo rapaz está indicada na alternativa:
a) o espelho A é o côncavo e a imagem conjugada por ele é real.
b) o espelho B é o plano e a imagem conjugada por ele é real.
c) o espelho C é o côncavo e a imagem conjugada por ele é virtual.
d) o espelho A é o plano e a imagem conjugada por ele é virtual.
e) o espelho C é o convexo e a imagem conjugada por ele é virtual.

6. (FAMERP, 2020) No dia 20 de junho de 1969, o ser humano caminhou pela primeira vez na superfície
lunar. Em uma das fotos registradas nesse dia pode-se ver uma imagem direita e menor formada pela
superfície convexa do visor do capacete do astronauta Edwin Aldrin, que funciona como um espelho

Essa imagem é
a) real e o objeto se encontra além do centro de curvatura do espelho.
b) virtual e independe da localização do objeto.
c) virtual e o objeto se encontra entre o espelho e seu foco principal.
d) real e o objeto se encontra entre o espelho e seu foco principal.
e) real e independe da localização do objeto.
Física

7. (IFCE, 2016) Um jovem odontólogo, desejando montar um consultório, sai em busca de bons
equipamentos por um preço que caiba em seu bolso. Diante da diversidade de instrumentos, pede
orientação a um colega físico sobre qual tipo de instrumento óptico comprar para visualizar com
maiores detalhes os dentes dos seus futuros pacientes. Irá atender às necessidades do dentista
a) um espelho plano, por ser um material de produção em grande escala, seu valor é mais barato e o
mesmo é capaz de produzir aumentos superiores a três vezes.
b) um espelho convexo, pois funciona como uma lupa, produzindo imagens ampliadas de ótima
qualidade independentemente da posição do dente do paciente.
c) uma lente divergente, já que a mesma produz o maior tipo de aumento. No entanto, a posição do
dente deve estar entre o foco e o centro óptico da lente para conseguir uma ampliação satisfatória.
d) um espelho côncavo, pois uma vez que coloque o dente do paciente entre o foco e o vértice desse
espelho, a imagem produzida será maior, virtual e direita.
e) uma lente multifocal. Assim, independentemente da posição em que se encontra o dente em relação
ao espelho, a ampliação será satisfatória.

8. (UFPA, 2016 - adaptada) Os Jogos Olímpicos de 2016 aconteceram no Brasil, em julho, mas a tocha
olímpica foi acesa bem antes, e frente ao templo de Hera, na Grécia, usando-se um espelho parabólico
muito próximo de um espelho esférico de raio R, que produz o mesmo efeito com um pouco menos de
eficiência. Esse tipo de espelho, como o da figura a seguir (imagem divulgada em toda a impressa
internacional e nacional), consegue acender um elemento inflamável usando a luz do Sol.

O elemento inflamável acende devido ao fato de esse tipo de espelho:

a) refletir os raios de Sol, dispersando-os.
b) refletir mais luz que os espelhos planos.
c) refletir os raios do Sol, concentrando-os.
d) absorver bastante a luz do Sol.
e) transmitir integralmente a luz do Sol
Física

9. (UEFS, 2018) A figura representa um espelho esférico gaussiano (E), seu centro de curvatura (C), seu
foco principal (F) e seu vértice (V). A figura também mostra quatro regiões (I, II, III e IV) identificadas
por cores diferentes.

Se um objeto pontual for colocado sucessivamente nos pontos 1 e 2, as imagens conjugadas pelo
espelho se formarão, respectivamente, nas regiões
a) II e IV.
b) III e I.
c) III e IV.
d) II e III.
e) II e I.
Física

10. (Enem PPL, 2011) A figura mostra uma superfície refletora de formato parabólico, que tem sido
utilizada como um fogão solar. Esse dispositivo é montado de tal forma que a superfície fique
posicionada sempre voltada para o Sol. Neste, a panela deve ser colocada em um ponto determinado
para maior eficiência do fogão.

Considerando que a panela esteja posicionada no ponto citado, a maior eficiência ocorre porque os
raios solares
a) refletidos passam por esse ponto, definido como ponto de reflexão.
b) incidentes passam por esse ponto, definido como vértice da parábola.
c) refletidos se concentram nesse ponto, definido como foco da parábola.
d) incidentes se concentram nesse ponto, definido como ponto de incidência.
e) incidentes e refletidos se interceptam nesse ponto, definido como centro de curvatura.

Sua específica é Naturezas e quer continuar treinando esse conteúdo?

Clique aqui, para fazer uma lista extra de exercícios.
Física

Gabaritos

Exercícios de fixação

1. C
Por meio da relação entre o raio de curvatura e o raio focal:
R
f=
2

Encontramos a distância focal igual 0,25 m, ou 25 cm.

2. D
O único espelho capaz de produzir imagens diretas e invertidas é o espelho convexo, independentemente
de qual seja a distância entre o objeto e o espelho.

3. B
A situação descrita no enunciado afirma que: ao olharmos para a superfície refletora do espelho, vemos
uma imagem direta; portanto, virtual, mas também ampliada. Desse modo, podemos excluir a
possibilidade de o espelho em questão ser convexo, uma vez que esse tipo de espelho só conjuga
imagens virtuais e menores que o objeto.

4. D
No espelho côncavo, um objeto real localizado entre o foco e o vértice fornece as seguintes
características: a imagem é virtual (atrás do espelho), direita e maior que o objeto.

5. Resolvendo:
a) Utilizando a equação
1 1 1 1 1 1
= + → = +
f p p′ 30 p 40
40p = 30 ∙ (40 + p)
40p = 1200 + 30p
10p = 1200
p = 120 cm

b)

Exercícios de vestibulares

1. B
A superfície da bola de Natal comporta-se como um espelho esférico convexo. Como Jerry é um objeto
real, sua imagem conjugada pela bola seria virtual, direita e reduzida entre a superfície da bola e o seu
centro.
Física

2. B
(A) Incorreta. O espelho côncavo tem imagens menores, maiores ou iguais.
(B) Correta.
(C) Incorreta. A imagem de um espelho plano é sempre virtual.
(D) Incorreta. O espelho convexo nos fornece imagens menores.

3. D
Essa questão envolve conhecimentos de fundamentos de óptica, com relação à reflexão em espelhos
quaisquer, que nos diz que o raio refletido sempre terá o mesmo ângulo de incidência em relação à reta
normal. O raio incidente r está deslocado em relação à reta normal no ponto de incidência no espelho,
representada pela reta que passa pelo centro (C), e o ângulo entre elas nos revela o trajeto da luz refletida
e tem o mesmo ângulo entre a reta normal; sendo, portanto, a reta 4, conforme representação na figura
a seguir.

4. C
Nossos olhos estão acostumados com imagens em espelhos planos, nos quais imagens de objetos mais
distantes nos parecem cada vez menores.
Esse condicionamento é levado para o espelho convexo: o fato de a imagem ser menor que o objeto é
interpretado pelo cérebro como se o objeto estivesse mais distante do que realmente está.
Essa falsa impressão é desfeita quando o motorista está, por exemplo, dando marcha a ré em uma
garagem, vendo apenas a imagem dessa parede pelo espelho convexo. Ele para o carro quando percebe
pela imagem do espelho convexo que está quase batendo na parede. Ao olhar para trás, por visão direta,
ele percebe que não estava tão próximo assim da parede.

5. C
Para espelhos planos ou esféricos, a imagem de um objeto real é virtual e direita ou é real e invertida.
Essa imagem virtual é reduzida no convexo, de mesmo tamanho no plano e ampliada no côncavo.
Assim, tem-se:
Espelho A → convexo, pois a imagem é virtual direita e menor.
Espelho B → plano, pois a imagem é virtual direita e de mesmo tamanho.
Espelho C → côncavo, pois a imagem é virtual direita e maior.

6. B
A imagem de um espelho convexo é sempre menor, direita e virtual, sendo o foco principal também
virtual, independendo de onde o objeto está colocado. Alternativa [B].

7. D
Para ver melhor a imagem de um dente, essa imagem deve ser ampliada e direita. Isso se consegue com
um espelho esférico côncavo, quando o objeto está entre o foco e o vértice.
Física

8. C
O espelho parabólico reflete os raios solares para um mesmo ponto (foco), no qual toda energia refletida
é concentrada.

9. A
As construções das imagens são realizadas nas figuras abaixo:

10. C
Quando há raios incidentes paralelamente, temos os raios refletores da seguinte maneira:

Sendo esse o ponto no qual ficará a panela.
