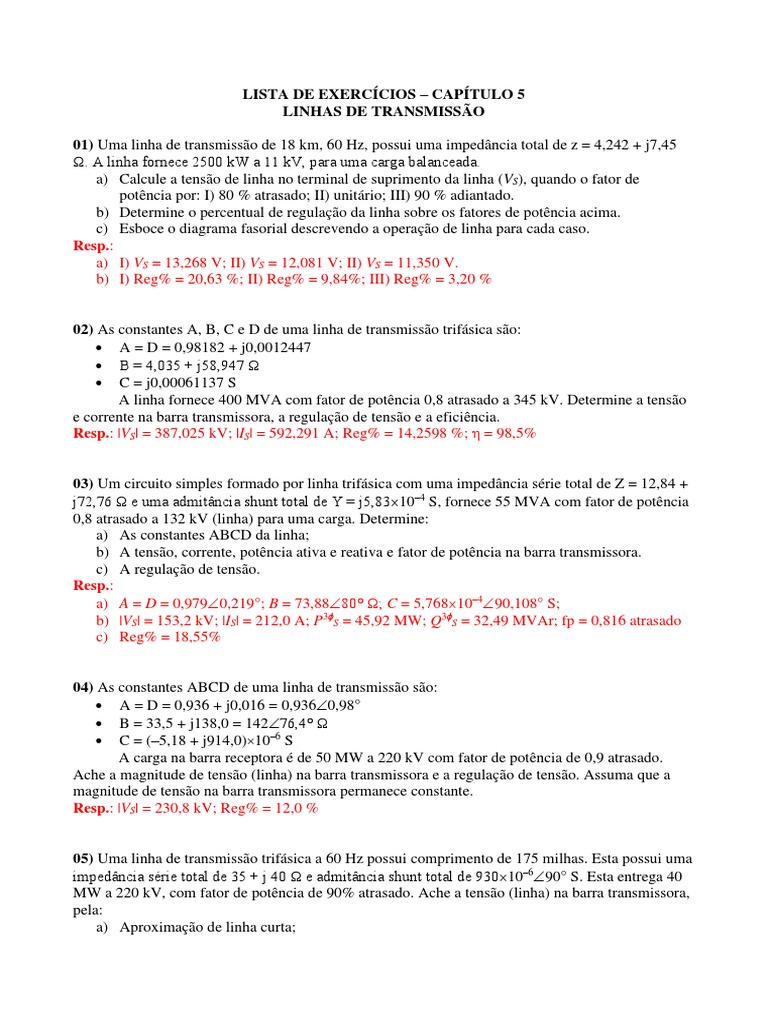

LISTA DE EXERCÍCIOS – CAPÍTULO 5

LINHAS DE TRANSMISSÃO

01) Uma linha de transmissão de 18 km, 60 Hz, possui uma impedância total de z = 4,242 + j7,45
Ω. A linha fornece 2500 kW a 11 kV, para uma carga balanceada.
a) Calcule a tensão de linha no terminal de suprimento da linha (VS), quando o fator de
potência por: I) 80 % atrasado; II) unitário; III) 90 % adiantado.
b) Determine o percentual de regulação da linha sobre os fatores de potência acima.
c) Esboce o diagrama fasorial descrevendo a operação de linha para cada caso.
Resp.:
a) I) VS = 13,268 V; II) VS = 12,081 V; II) VS = 11,350 V.
b) I) Reg% = 20,63 %; II) Reg% = 9,84%; III) Reg% = 3,20 %

02) As constantes A, B, C e D de uma linha de transmissão trifásica são:

• A = D = 0,98182 + j0,0012447
• B = 4,035 + j58,947 Ω
• C = j0,00061137 S
A linha fornece 400 MVA com fator de potência 0,8 atrasado a 345 kV. Determine a tensão
e corrente na barra transmissora, a regulação de tensão e a eficiência.
Resp.: |VS| = 387,025 kV; |IS| = 592,291 A; Reg% = 14,2598 %; η = 98,5%

03) Um circuito simples formado por linha trifásica com uma impedância série total de Z = 12,84 +
j72,76 Ω e uma admitância shunt total de Y = j5,8310–4 S, fornece 55 MVA com fator de potência
0,8 atrasado a 132 kV (linha) para uma carga. Determine:
a) As constantes ABCD da linha;
b) A tensão, corrente, potência ativa e reativa e fator de potência na barra transmissora.
c) A regulação de tensão.
Resp.:
a) A = D = 0,9790,219°; B = 73,8880° Ω; C = 5,76810–490,108° S;
b) |VS| = 153,2 kV; |IS| = 212,0 A; P3ϕS = 45,92 MW; Q3ϕS = 32,49 MVAr; fp = 0,816 atrasado
c) Reg% = 18,55%

04) As constantes ABCD de uma linha de transmissão são:

• A = D = 0,936 + j0,016 = 0,9360,98°
• B = 33,5 + j138,0 = 14276,4° Ω
• C = (–5,18 + j914,0)10–6 S
A carga na barra receptora é de 50 MW a 220 kV com fator de potência de 0,9 atrasado.
Ache a magnitude de tensão (linha) na barra transmissora e a regulação de tensão. Assuma que a
magnitude de tensão na barra transmissora permanece constante.
Resp.: |VS| = 230,8 kV; Reg% = 12,0 %

05) Uma linha de transmissão trifásica a 60 Hz possui comprimento de 175 milhas. Esta possui uma
impedância série total de 35 + j 40 Ω e admitância shunt total de 93010–690° S. Esta entrega 40
MW a 220 kV, com fator de potência de 90% atrasado. Ache a tensão (linha) na barra transmissora,
pela:
a) Aproximação de linha curta;
 b) Aproximação de π nominal;
c) Equação de linha longa.
Resp.:
a) |VS| = 239,73 kV;
b) |VS| = 225,88 kV;
c) |VS| = 225,4 kV;

06) Uma linha de transmissão trifásica, 345 kV, 60 Hz, 200 km de comprimento, possui os seguintes
parâmetros:
z = 0,032 + j 0,35  / km
y = j 4,2 10−6 S / km
No final da linha está conectada uma carga de 700 MW, fator de potência 99% adiantado, que é
alimentada com 95% da tensão nominal. Para essa linha tem-se:
VS   A B  VR 
 =  
 I S  C D   I R 
em que VS e IS referem-se ao início da linha (sending end), e VR e IR ao final da linha (receiving end).
A linha pode também ser representada pelo modelo :

a) Obtenha relações entre os parâmetros ABCD e os do modelo .

b) Obtenha os parâmetros ABCD e os parâmetros do modelo  considerando o modelo de linha
longa.
c) Obtenha os parâmetros ABCD e os parâmetros do modelo  considerando o modelo de linha
média. Neste caso, considere que as seguintes aproximações podem ser feitas em relação à
linha longa:
senh (  l )    l

cosh (  l )  1 +
(  l )2
2
  l   l
tanh 
 2  2
d) Obtenha os parâmetros ABCD e os parâmetros do modelo  considerando o modelo de linha
curta. Neste caso, considere y → 0 nas equações de linha média.
e) Considere o modelo de linha média obtido no item (c) e calcule a tensão, corrente e potência
no início da linha para as condições de carga especificadas.
f) A regulação de tensão de uma linha de transmissão é definida como a variação de tensão no
final da linha variando-se a carga desde circuito aberto até plena carga, mantendo-se constante
a tensão no início da linha, ou seja:
 VRca − VRpc
RT % = 100%
VRpc
em que ca refere-se a circuito aberto e pc a plena carga. Calcule a regulação de tensão para as
condições do problema.
g) A eficiência da transmissão é definida como:
P
 = R 100%
PS
Calcule a eficiência da transmissão para as condições do problema.
Resp.:
a) 𝑍 = 𝐵 𝑌 = (𝐴 − 1)⁄𝐵
b) 𝐴 = 𝐷 = 0,9707∠0,15° 𝐵 = 69∠84,85° 𝐶 = 8,31 × 10−4 ∠90,05°
−4
𝑍 = 69,6∠84,85° 𝛺 𝑌1 = 𝑌2 = 4,22 × 10 ∠90,0° 𝑆
c) 𝐴 = 𝐷 = 0,9707∠0,16° 𝐵 = 70,3∠84,8° 𝐶 = 8,4 × 10−4 ∠90,0°
𝑍 = 𝑧. 𝑙 = 70,3∠84,8° 𝛺 𝑌1 = 𝑌2 = 𝑦. 𝑙 ⁄2 = 4,2 × 10−4 ∠90,0° 𝑆
d) 𝐴 = 𝐷 = 1 𝐵 = 70,3∠84,8° 𝐶=0
𝑍 = 𝑧. 𝑙 = 70,3∠84,8° 𝛺 𝑌1 = 𝑌2 = 0
e) 345,8 kV 1241,815,55° A 743,82 MVA
Fator de potência 98,3% atrasado
f) 8,7%
g) 95,7%

07) Considerar uma linha de transmissão trifásica, 765 kV, 60 Hz, 300 km de comprimento,
transposta, com os seguintes parâmetros:
z = 0,0165 + j 0,3306  / km
y = j 4,67410−6 S / km
a) Calcule os parâmetros ABCD da linha considerando o modelo de linha longa.
b) Calcule os parâmetros do modelo .
c) Conecta-se no final da linha uma carga de 1,9 kA, fator de potência unitário, a 730 kV. Calcule
a regulação de tensão da linha.
d) Com o objetivo de controlar os níveis de tensão, utiliza-se uma técnica chamada de
compensação reativa de linhas, que consiste na conexão apropriada de bancos de indutores
e/ou capacitores junto a elas. Estes equipamentos são conectados em paralelo (conexão shunt)
com a linha. Considerar que indutores sejam conectados à linha conforme mostra a figura a
seguir.

Cada um deles tem uma capacidade de compensação de 75%, ou seja:

Ysh = −0,75  Y1
 em que Y1 é a admitância shunt do modelo  da linha, calculada no item (b). Considerando
ainda que os bancos de indutores somente entram em operação quando a linha estiver em
vazio, calcule a regulação de tensão da linha compensada.
e) Com o objetivo de aumentar a capacidade de carregamento da linha, utiliza-se também a
compensação reativa de linhas, que consiste na conexão apropriada de bancos de capacitores
junto a elas. Estes equipamentos são conectados em série com a linha.
Considerar agora que capacitores sejam conectados à linha conforme mostra a figura a seguir.

Cada um deles tem uma capacidade de compensação de 15%, ou seja:

Z C = − jX C = − j 0,15  Z
em que Z é a impedância série do modelo  da linha, calculada no item (b). O objetivo dos
itens a seguir é mostrar que a linha compensada possui uma maior capacidade de transmissão.
f) Com base o item (e), determine a impedância de cada capacitor.
g) Com base o item (e), verifique que, considerando o capacitor série como um elemento de 4
terminais, tem-se:
VS  1 Z C  Va  Vb  1 Z C  VR 
 =   e   =   
 
I S  0 1     
I a I b  0 1  I R 
h) Com base o item (e), calcule os parâmetros A´B´C´D´ da linha compensada, que são dados
por:
 A B  1 Z C   A B  1 Z C 
C  D =    
  0 1  C D 0 1 
i) Com base o item (e), pode-se mostrar que a máxima potência que pode ser transmitida por
uma linha de transmissão é dada por:
2
V R  VS A  VR
P max
= − cos( −  )
B B
em que A = A  e B = B  . Considerando um perfil plano de tensão de 765 kV, calcule
o ganho em capacidade de transmissão obtido com a compensação série.
j) Com base o item (e), calcule a potência máxima de transmissão usando o modelo de linha
curta, sem compensação, e comparar com o valor obtido em (i).
Resp.:
a) 𝐴 = 𝐷 = 0,9313∠0,21° 𝐵 = 97∠87,2° 𝐶 = 1,37 × 10−3 ∠90,06°
b) 𝑍 = 97∠87,2° 𝛺 𝑌1 = 𝑌2 = 7,0945 × 10−4 ∠89,96° 𝑆
c) 12,7%
d) 6,8%
e)
f) –j14,5326 Ω
g)
h) 𝐴′ 𝐵 ′ 0,9512∠0,21° 69,7∠86,02°
[ ′ ′ ] = [1,37 × 10−3 ∠90,06° 0,9512∠0,21°]
𝐶 𝐷
i) 36%
j) 5600 MW
