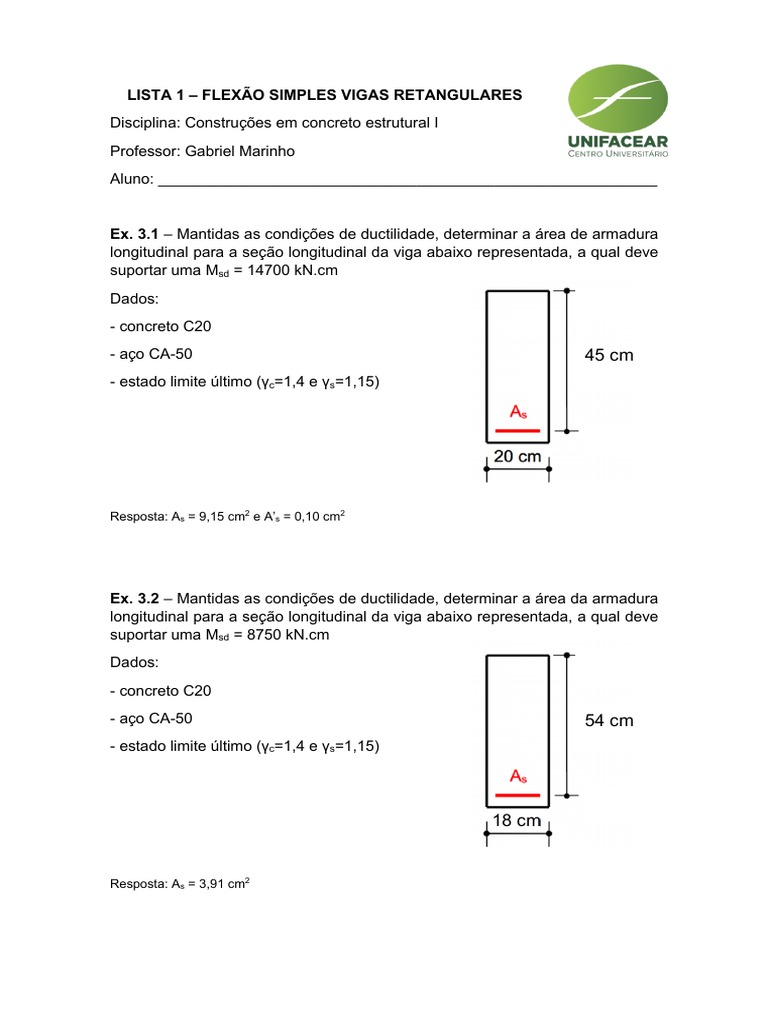

LISTA 1 – FLEXÃO SIMPLES VIGAS RETANGULARES

Disciplina: Construções em concreto estrutural I

Professor: Gabriel Marinho
Aluno: __________________________________________________________

Ex. 3.1 – Mantidas as condições de ductilidade, determinar a área de armadura

longitudinal para a seção longitudinal da viga abaixo representada, a qual deve
suportar uma Msd = 14700 kN.cm
Dados:
- concreto C20
- aço CA-50 45 cm
- estado limite último (γc=1,4 e γs=1,15)

Resposta: As = 9,15 cm2 e A’s = 0,10 cm2

Ex. 3.2 – Mantidas as condições de ductilidade, determinar a área da armadura

longitudinal para a seção longitudinal da viga abaixo representada, a qual deve
suportar uma Msd = 8750 kN.cm
Dados:
- concreto C20
- aço CA-50 54 cm
- estado limite último (γc=1,4 e γs=1,15)

18 cm

Resposta: As = 3,91 cm2

Ex. 3.3 – Mantidas as condições de ductilidade, determinar o máximo momento
fletor solicitante de cálculo que a viga de seção transversal abaixo indicada pode
suportar. A viga terá:
Dados:
- armadura longitudinal constituída por 7 barras
de 16 mm 90 cm
- armadura transversal (estribos) constituída por
barras de 8 mm
- dimensão máxima do agregado igual a 25 mm
- cobrimento nominal das armaduras igual a 4 cm 30 cm
- concreto C20
- aço CA-50
- estado limite último (γc=1,4 e γs=1,15)

Resposta: Msd = 47.884,12 kN.cm

Ex. 3.4 – Determinar o máximo momento fletor solicitante de cálculo (Msd) que a
viga abaixo respresentada pode suportar:
Dados:
- armadura longitudinal constituída por 5 barras
de 16 mm
- armadura transversal (estribos) constituída por 45 cm
barras de 6,3 mm
- dimensão máxima do agregado igual a 19 mm
- cobrimento nominal das armaduras igual a 3 cm
20 cm
- concreto C70
- aço CA-50
- estado limite último (γc=1,4 e γs=1,15)

Resposta: Msd = 16.294,66 kN.cm

Ex. 3.5 – A seção da viga abaixo indicada está submetida a um momento
solicitante de cálculo igual a 150 kN.m. Mantendo-se as condições de ductilidade
determine a altura mínima da viga:
Dados:
- armadura longitudinal inferior constituída por 3
barras de 16 mm
- armadura transversal (estribos) constituída por d
barras de 5 mm
- dimensão máxima do agregado igual a 25 mm
- cobrimento nominal das armaduras igual a 3 cm
18 cm
- concreto C20
- aço CA-50
- estado limite último (γc=1,4 e γs=1,15)

Resposta: Altura mínima da viga deve ser de 75 cm

Ex. 3.6 – Determinar a armadura necessária para a viga abaixo indicada, a qual
está submetida a um momento fletor solicitante de cálculo (Msd) igual a 200 kNm.
Dados:
- armadura transversal (estribos) constituída por
barras de 6,3 mm
- dimensão máxima do agregado igual a 19 mm 45 cm
- cobrimento nominal das armaduras igual a 3 cm
- concreto C35
- aço CA-50
20 cm
- estado limite último (γc=1,4 e γs=1,15)

Resposta: As = 3 f 25mm
Ex. 3.7 – Determinar a armadura necessária para a viga abaixo indicada, a qual
está submetida a um momento fletor solicitante de cálculo (Msd) igual a 220 kNm.
Dados:
- armadura transversal (estribos) constituída por
barras de 6,3 mm
- dimensão máxima do agregado igual a 19 mm 40 cm
- cobrimento nominal das armaduras igual a 3 cm
- concreto C40
- aço CA-50
20 cm
- estado limite último (γc=1,4 e γs=1,15)

Resposta: As = 4 f 25mm e A’s = 3 f 12,5mm ou A’s = 2 f 16mm

Ex. 3.8 – Mantidas as condições de ductilidade, determinar, para a viga de seção

transversal abaixo indicada, o máximo momento fletor solicitante de cálculo que
ela pode suportar. A viga terá:
Dados:
- armadura longitudinal de compressão (superior)
constituída por 2 barras de 12,5 mm
- armadura longitudinal de tração (inferior)
constituída por 3 barras de 20 mm 65 cm
- armadura transversal (estribos) constituída por
barras de 6,3 mm
- dimensão máxima do agregado igual a 25 mm
25 cm
- cobrimento nominal das armaduras igual a 4 cm
- concreto C25
- aço CA-50
- estado limite último (γc=1,4 e γs=1,15)

Resposta: Msd = 45.355,52 kN.cm
