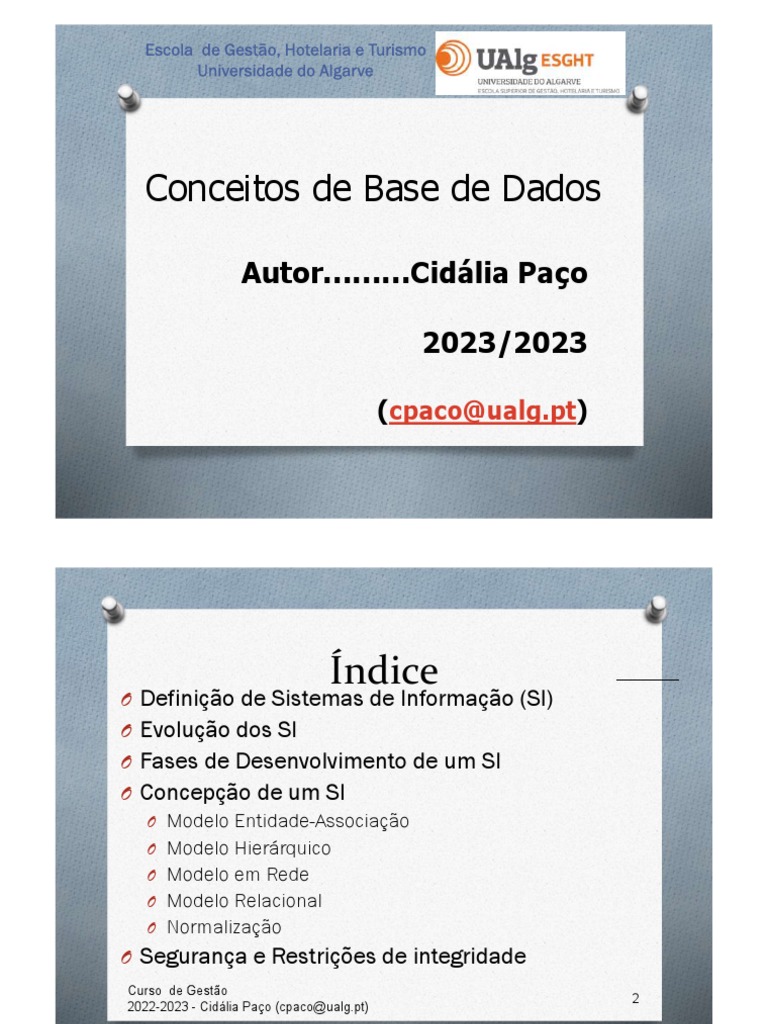

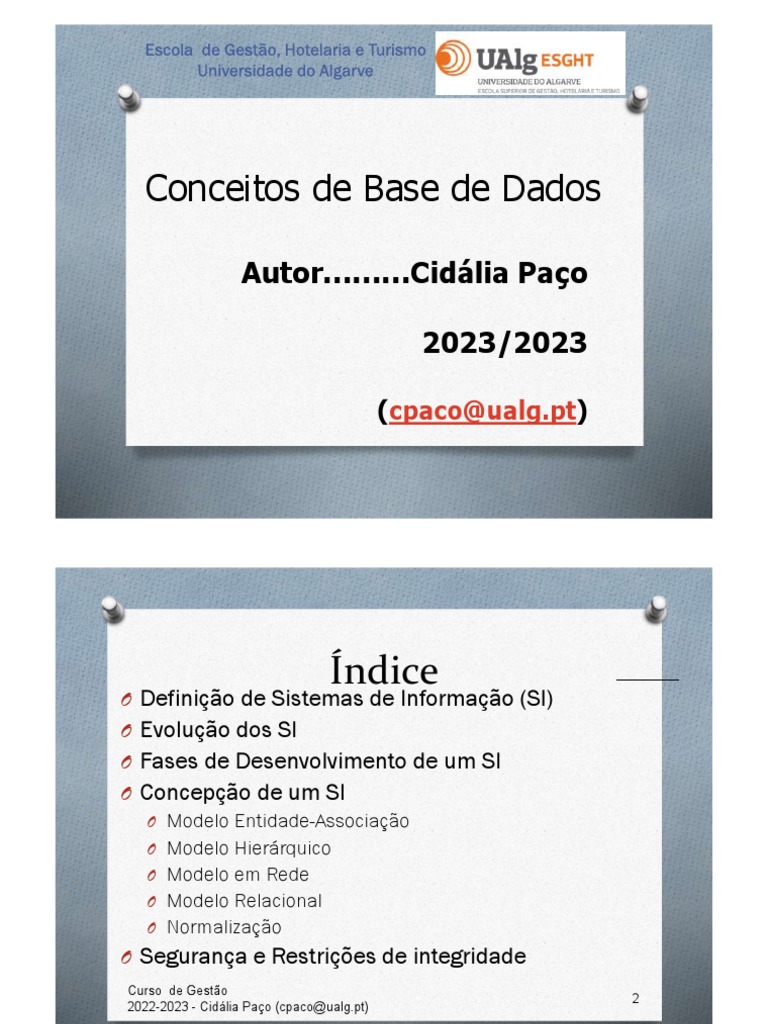

Universidade do Algarve
Autor………Cidália Paço
2023/2023
(cpaco@ualg.pt)
Índice
O Definição de Sistemas de Informação (SI)
O Evolução dos SI
O Fases de Desenvolvimento de um SI
O Concepção de um SI
O Modelo Entidade-Associação
O Modelo Hierárquico
O Modelo em Rede
O Modelo Relacional
O Normalização
O Segurança e Restrições de integridade
Curso de Gestão
2
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Sistema de Informação:
Definição
O “Sistema capaz de recolher, armazenar, tratar e
fornecer informação”. (genérico)
O Exemplos:
O “conjunto formado por um arquivo suportado em papel, o processo de
recolha, actualização e divulgação usando meios convencionais
(circulação de papel, telefone,...) operado por funcionários
administrativos”
Curso de Gestão
3
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Fases de Desenvolvimento
de Sistemas de Informação
O Não se pode partir para a criação de um SI sem
uma noção precisa e rigorosa do que se
pretende desenvolver.
O As fases de desenvolvimento de um sistema de
informação são:
O resultado da Fase de Análise e da Fase de
O Análise Desenho é designado por Especificação.
O Desenho
O Realização O conjunto constituído pela Fase de Realização
e pela Fase Implantação é designado por
O Implantação Concepção do SI.
Curso de Gestão
4
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelos e concepção
O Modelo Conceptual: Modelo lógico que descreve a realidade
de forma abstracta.
O Modelo de base de dados: Descrição lógica dos objectos e das
relações entre eles, de modo a poderem ser estruturados
numa BD e como tal, processados informaticamente.
O Necessidade: Transformar o modelo conceptual num modelo
de dados suportado pelo Sistema de Gestão de Base de
Dados (SGBD) a utilizar, isto é, codificar e organizar os dados
de situações reais para estruturas informáticas.
Curso de Gestão
5
2022-2023 - Cidália Paço (cpaco@ualg.pt)
SGBD:
Definição
Os Sistemas de Base de Dados (SBD) são constituídos por:
O Bases de Dados (BD) e
O Sistema de Gestão de Base de Dados (SGBD).
Curso de Gestão
6
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelos de Dados
Lógico Baseados em Objectos
O Modelo Entidade-Associação ou Entidade-Relação ou
Entidade-Relacionamento (1976 - Chen)
O Modelo Infolog (1983 e 1984 - Sernadas)
O ...
Lógico Baseados em Registos
O Modelo Hierárquico
O Modelo em Rede
O Modelo Relacional (1970 - Codd)
O ... Existem vários modelos de desenho de BD que estão agrupados em 3
grupos:
Modelos de dados físicos
Curso de Gestão
7
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelos Lógicos baseados em
objetos
O São utilizados para descrever dados ao nível conceptual e
aplicacional;
O São caracterizados por fornecerem possibilidades de
estruturação flexíveis e permitir restrições de dados de
forma explícita.
O Modelos mais conhecidos:
O Modelo Entidade-Associação (mais utilizado; será
estudado);
O Modelo Binário;
O Modelo de dados semântico;
O Modelo Infolog;
O Modelo de dados funcional.
Modelo Entidade – Associação (EA)
Modelo Entidade – Relação (ER)
Modelo Entidade – Relacionamento (ER)
Procura criar uma simulação da realidade!!
O Descrevendo a realidade em termos de uma colecção de
objectos (entidades) e das relações entre os objectos
(associações).
O Este modelo baseia-se na Teoria da Normalização e foi proposto
por Chen em 1976.
O Exemplo:
O Numa Universidade temos as entidades: Professores, Alunos,
Disciplinas, ....
O As associações (relações) são estabelecidas por consequência
da vida académica.
O Os atributos descrevem as entidades e as associações
(relações).
Curso de Gestão
9
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Entidades
O Entidades: conjunto de objectos do mesmo tipo acerca dos
quais se pretende recolher e registar informação;
O Representam elementos de natureza física (aluno) ou de
natureza imaterial (conceitos, exames,...)
Entidade: Alunos
Curso de Gestão
10
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Associações / Relações
Representam os relacionamentos existentes entre
os elementos das várias entidades.
Curso de Gestão
12
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Exemplos de Aridade CIDADÃO
n n
Aluno Disciplina
morada
data
ou
14
Modelo EA:
Exemplo de Entidade e Atributos
O Atributos da entidade Empregado:
O Nome
O Naturalidade Atributos Dados
O Estado Civil Nome: João da Silva
Naturalidade: Lisboa
O Data Nascimento Estado Civil: Solteiro Atributos Dados
Data Nascimento 12-09-76 Nome: Rute Ramos
O Data de Admissão Data Admissão: 12-09-98 Naturalidade: Faro
Casada
O Vencimento Vencimento 390000 Estado Civil:
Data Nascimento 12-07-65
Data Admissão: 12-09-98
Vencimento 390000
Atributos compostos
O São atributos que podem ser subdivididos em
dois ou mais atributos elementares.
O Exemplo: Nome completo de uma pessoa (nome, apelido, outros
nomes), Morada de um empregado (rua, bloco, código postal,
localidade), …
Curso de Gestão
17
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Atributos identificadores (Chaves)
Atributos identificadores (Chaves)
Cada elemento de uma entidade representa um objecto com uma identificação
própria no mundo real Um objecto identificável.
O conjunto dos atributos definidos para uma entidade deve incluir pelo menos
um atributo que identifique de forma única cada elemento dessa entidade.
Exemplo: entidade EMPREGADOS:
N.º nome
O N.º (único campo que não pode ser duplicado)
O Nome
O Dt Nasc
O Dt Admi Empregados
O Venci
O A relação é de 1:1,
O Cada elemento da entidade Empregados está associado a um elemento
da entidade Associados ao Fundo de Pensões,
O Mas, é imposto que todos os empregados sejam associados e que
todos os associados sejam empregados,
Ambas as entidades são obrigatórias.
Curso de Gestão
21
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Hipóteses da Obrigatoriedade
Hipótese 2:
O Todos os empregados são obrigatoriamente
associados, mas o Fundo é aberto à participação de
não empregados.
1 1
Empregados Associados
O A relação é de 1:1,
O Cada elemento da entidade Empregados está associado a um
elemento da entidade de Associados ao Fundo de Pensões,
O Mas, podem existir associados que não são funcionários da empresa.
Curso de Gestão
22
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Hipóteses da Obrigatoriedade
Hipótese 3:
O A participação no fundo é livre para os empregados e o
Fundo é aberto à participação de não empregados.
1 1
Empregados Associados
O A relação é de 1:1,
O Pode haver elementos da entidade Empregados que não participam na
relação.
O E, podem existir associados que não são funcionários da empresa.
Curso de Gestão
23
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA:
Resumo dos Conceitos associados
Entidades
O Entidade Obrigatória
Relação ou Associação
O Aridade
O Multiplicidade (1:1; 1:n; n:n)
Curso de Gestão
24
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA: Exercícios (1)
1. Num Sistema de Informação para identificação de veículos, são relevantes os
veículos e os proprietários. Um proprietário pode possuir mais do que um veículo e
um veículo pode ser propriedade de mais que um proprietário. Os veículos são
identificados pela respetiva matrícula e são caracterizados pela marca, cor e modelo.
Os proprietários são identificados pelo n.º de contribuinte e possuem ainda nome,
morada, data de nascimento e sexo. Os veículos possuem obrigatoriamente um
motor o qual é identificado pelo nº do motor e é caracterizado ainda pela cilindrada
e tipo de combustível. Desenhe um Modelo EA e apresente separadamente cada
entidade com os respetivos atributos.
Curso de Gestão
25
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA: Exercícios (2)
3. Altere o diagrama obtido no exercício anterior (2.) considerando que:
A instituição bancária em causa possui funcionários caracterizados de forma única
pelo nº de funcionário, e detêm ainda um nome, nº de extensão e nº telefone de
casa;
Os funcionários ocupam escalões salariais que são caracterizados univocamente
pelo nº escalão e têm ainda a descrição e o salário associado;
Os movimentos podem ser da responsabilidade de um funcionário ou então têm
origem em sistemas automáticos ou externos à instituição;
Uma conta pertence a um só agência sendo esta caracterizada pelo código de
balcão e detendo ainda a sua designação;
Um funcionário não trabalha obrigatoriamente numa agência (pode estar destacado
de um departamento central), podendo existir agências que não têm funcionários
associados;
Uma agência é gerida obrigatoriamente por um único gerente (para todos os
efeitos um gerente é um funcionário que exerce essa função...) que não pode ser
gerente de mais nenhum balcão.
Curso de Gestão
26
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo EA: Exercícios (3)
5. A empresa fictícia Linha e Anzol opera no sector pesqueiro e possui uma frota
constituída por dezenas de barcos. Pretende-se obter o diagrama EA deste sistema
de informação, sabendo que:
É indispensável existir uma relação dos barcos, que são caracterizados univocamente pela
sua matrícula (2 letras + 8 dígitos) e detêm ainda um nome, um peso (em Kg) e um tipo
(alto-mar, costa, ...);
Interessa guardar o nº de funcionário (único), o nome, a morada completa, o nº de
telefone e o salário de cada tripulante;
De entre os tripulantes, existe um que é responsável pelo barco e que é designado por
mestre;
O sistema deve possuir uma relação das espécies de peixe a pescar caracterizados
univocamente pelo nº de espécie e conter a sua denominação (carapau, sardinha,
besugo, bacalhau, ...);
Cada pescaria diz respeito a um único barco e caracteriza-se por um nº identificador único
e deve ainda guardar a data da sua realização;
Em cada pescaria é apanhada uma determinada quantidade (em Kg) de cada espécie que
interessa guardar;
O sistema deve guardar a relação dos tripulantes que são membros do sindicato e os
respectivos dados caracterizados pelo nº de associado e dos quais fazem parte ainda a
data de filiação e a quota mensal.
Curso de Gestão
27
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Exercícios do Modelo EA
(4)
5 Desenhe o modelo Entidade-Associação que permita implementar um
Sistema de Informação associado a um grupo hoteleiro.
O O grupo deseja registar informação sobre os hotéis, os quartos, os clientes, os empregados e os tipos de
quarto. Sobre os hotéis interessa guardar a designação, a morada, o número de telefone e o número de
estrelas. Cada hotel possui vários quartos e cada quarto pertence a um tipo. Sobre os quartos interessa
guardar a designação e se estão ativos. Sobre os tipos de quarto importa guardar a designação. Num hotel
podem trabalhar vários empregados, mas um empregado pertence apenas a um hotel. Todos os hotéis têm
de ter empregados e todos os empregados têm de estar atribuídos a um hotel. Cada hotel tem um diretor,
escolhido de entre os seus empregados e um diretor apenas pode ser diretor de um hotel. Cada quarto
tem de ser da responsabilidade de um empregado, o qual pode ser responsável por vários quartos. Um
cliente pode reservar vários quartos e um quarto pode ser reservado por vários clientes, mas em datas
diferentes. É necessário guardar a data da dormida e a data da reserva. Para os clientes e empregados
interessa guardar o nome, morada, telefone, data de nascimento e NIF.
O Conceitos principais:
O Arquétipo representante (já inclui as propriedades do representante, ex: aluno);
O Arquétipo relação (associação entre dois representantes (n:n));
O Arquétipo característica (entidade fraca);
O Arquétipo particularização (sub-classe de uma classe ex: aluno de mestrado da classe
alunos) e
O Arquétipo agregação (ex: um monitor é do tipo representante aluno e do tipo representante
professor).
676767 Rute Ramos Pátio da Alegria,15 8000 FARO 345543 José Nunes Rua Nascente, 78 8000 FARO
Nuno Lago
O Desvantagens:
Estrutura mais flexível (um registo do nível também pode estar ligado a um registo do
nível inferior),
Estrutura de dados e realização muito complexa,
Alterações de programas eram tão complicadas que implicavam a elaboração de novos,
Muito complicado manter a coerência dos dados na reorganização dos mesmos.
Nota:
O alunos apenas
estão inscritos nas
Curso de Gestão disciplinas que ainda
2022-2023 - Cidália Paço (cpaco@ualg.pt) não foram aprovados. 32
Modelo Relacional:
Conceitos
No Modelo Relacional, os dados e as relações entre si são
representados ao nível lógico por uma colecção de tabelas de
dupla entrada (linhas e colunas).
Conceitos: Relação / Tabela, Domínio e Atributo.
O Vantagens: Base teórica sólida baseada na teoria matemática das relações
entre conjuntos, estrutura de dados simples, poucos conceitos, independência
lógica e física dos dados, facilidade no desenvolvimento de aplicações,
performance, capacidade de crescimento, suporta base de dados distribuídas,
...
Exemplo: Considere-se o caso de um Aluno, com os atributos Número de Aluno, Nome, Localidade e
Data de Nascimento. Para determinado aluno teremos o conjunto de valores:
(676767,Rute Ramos, 8000 FARO, 12/07/65)
e para outro aluno: (252525,Pedro Silva, 1000 LISBOA, 14/09/70)
Para armazenar e organizar os vários conjuntos de uma entidade será utilizado uma Relação,
também designada por Tabela.
Baseado na Teoria de Conjuntos, surgiu em 1970 sob proposta de Codd.
Curso de Gestão
33
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo Relacional:
Tabelas / Relações
Uma forma prática de organizar os dados relativos às várias
ocorrências de uma entidade consiste em criar uma tabela.
Estrutura de uma tabela
O Nome: Identifica a entidade a que pertence os dados armazenados .
O Cabeçalho: Constituído pelo nome dos vários atributos .
O Linhas: Contém os valores associados aos atributos de cada elemento da entidade (Registos).
O Colunas: Cada coluna contém os valores de um atributo dos vários elementos que integram a
entidade (Campos).
Campo/Atributo/Coluna
Tabela:ALUNOS
Curso de Gestão
36
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo Relacional:
Exemplos de Chaves
O I - Sistema de Informação associado a uma empresa.
Distribuem
n n
Fornecedores Produtos
Participações
n n
Jogos Jogadores
Curso de Gestão
37
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo Relacional:
Restrições de
O Integridade Referencial
Integridade
O Regra: O valor de uma chave externa tem de existir na tabela a que
esse valor faz referência.
O Exemplo: Não se pode encomendar um produto que não existe,
não pode ser registado numa encomenda um cliente que não
existe.
O Integridade de Entidades
O Regra: Nenhuma entidade (tabela) pode apresentar valores nulos
no atributo identificador.
O Exemplo: Um produto não pode ficar sem um número e um cliente
também não pode ficar sem um nºcliente.
Nota: Um valor nulo não significa um valor igual a zero, mas que não foi especificado
valor.
Atenção: Domínio de um atributo, também pode ser
referido como Integridade de domínio.
Curso de Gestão
38
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo Relacional:
Resumo dos conceitos
O Tabelas / Relações
O Estrutura
O Propriedades
O Grau
O Cardinalidade
O Domínio
O Chaves
O Primárias
O Candidatas
O Externas ou Estrangeiras
O Restrições de Integridade
O Integridade referencial
O Integridade de entidade
Curso de Gestão
39
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Modelo Relacional:
a teoria e a realização prática
Existem por vezes diferenças entre o modelo teórico e a implementação:
O Para a utilização informática das estruturas de dados é necessário realizar
algumas conversões para se desenvolver a BD associada;
O BD são criadas e mantidas pelos SGBDs que é software utilizado para
efectuar a gestão das BD;
O Um SGBD suporta uma determinada estrutura de dados e a BD tem ser
especificada em termos dessa estrutura de dados;
O É necessário converter o modelo Entidade-Associação ou o Relacional numa
estrutura de dados suportada pelo SGBD. A conversão mais simples é para
os SGBDs que suportam estruturas relacionais: designados por ema de
Gestão de Base de Dados Relacional (SGBDR).
O Será obtido um Modelo de Dados que reflectirá alterações para aplicação
às Bases de Dados Relacionais;
O O modelo Relacional detém uma estrutura próxima da suportada pelos
Sistemas de Gestão de Bases de Dados Relacionais.
Curso de Gestão
40
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação do Modelo EA
para o Modelo Relacional
Um sistema de informação representado pelo seu modelo Entidade-
Associação não é directamente realizado num SGBDR. É necessário que
se efectue uma derivação utilizando as seguintes regras mestras:
O Salvo em um caso bem definido, uma entidade dá origem a
uma relação/tabela no modelo relacional;
O O critério a aplicar a cada associação depende da sua aridade e
multiplicidade, bem como a obrigatoriedade das entidades
face a essa associação (detalhe nos próximos diapositivos);
O Qualquer associação que detenha atributos deve ser
representada por uma relação/tabela no modelo relacional;
O Cada atributo dá origem a um atributo/campo no modelo
relacional;
O As chaves das entidades serão chaves nas relações/tabelas no
modelo relacional correspondentes.
Curso de Gestão
41
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Associações do tipo 1:1
O Uma associação entre duas entidades é do tipo 1:1 quando cada elemento de uma
entidade está associado (no máximo) com um elemento da outra entidade.
1 1
MÉDICOS ESPECIALIDADES
O Num determinado Centro de Saúde, existem vários Médicos e várias Especialidades. Mas, cada médico é
responsável por uma só especialidade e cada especialidade é da responsabilidade de um só médico. As
entidades Médicos e Especialidades dão origem às seguintes tabelas:
O MÉDICOS (id_medico, nome, idade,...)
O ESPECIALIDADES(especialidade, ...)
O A relação Médicos por Especialidade como se materializa numa tabela no Modelo Relacional dará origem à seguinte tabela:
O RESPONSÁVEL (id_medico, especialidade)
id_medico nome idade id_especialidade observações id_especialidade id_médico
pediatria pediatria 2
1 Rui Varela 34
ortopedia ortopedia 1
2 Luis vaz 45
clínica geral clínica geral 4
3 Figueiredo 36
4 Raquel 35
Curso de Gestão
42
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:1
(ambas as entidades obrigatórias)
O Hipótese 1: Cada médico tem obrigatoriamente de ser responsável por
uma especialidade e cada especialidade tem obrigatoriamente de ser
da responsabilidade de um médico diferente existente no Centro.
MÉDICOS 1 1
ESPECIALIDADES
O Como todos os médicos têm uma especialidade e todas as especialidades estão a cargo
dos médicos do centro, não haverá nenhum médico sem especialidade nem nenhuma
especialidade sem médico BASTA UMA TABELA
MÉDICOS (id_medico, nome, idade, ..., especialidade, observações,..)
Curso de Gestão
43
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:1
(uma entidade é obrigatória)
O Hipótese 2: Cada médico tem obrigatoriamente de ter uma
especialidade a seu cargo, mas pode haver especialidades que não
estão a cargo de nenhum médico do centro.
MÉDICOS 1 1
ESPECIALIDADES
O Uma vez que todos os médicos têm a seu cargo uma especialidade, a relação
entre médicos e especialidades pode ser assegurada através da inserção de um
atributo especialidade na tabela médicos (entidade obrigatória) . A tabela
especialidades é necessária para registar as especialidades que não estão a
cargo de nenhum médico e a tabela MÉDICOS passaria a ser representada por:
Curso de Gestão
44
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:1
(nenhuma entidade é obrigatória)
O Hipótese 3: Um médico não é obrigado a ter a cargo uma especialidade e
uma especialidade não precisa de estar a cargo de um médico do centro.
MÉDICOS 1 1
ESPECIALIDADES
O As entidades Médicos e Especialidades dão origem às seguintes tabelas:
O Neste caso, é necessário a criação de uma tabela própria para representar a relação.
Só dessa forma se pode evitar a ocorrência do nulos na tabela médicos.
O Nulos num atributo significa que esse atributo não é propriedade da entidade
(elemento, pessoa,...) que está a ser registada informação. Por isso deve ser evitado o
uso de atributos que vão conter valores nulos.
Curso de Gestão 45
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Associações do tipo 1:n
O Uma relação entre duas entidades é do tipo 1:n quando um elemento de um
entidade está associado a vários elementos de uma segunda entidade, mas um
elemento da segunda entidade pode estar associado (no máximo) com um
elemento da outra entidade.
1 n
MÉDICOS DOENTES
O Num determinado Centro de Saúde, existem vários Médicos e vários Doentes. Cada médico
é responsável por vários doentes, mas cada doente apenas tem um médico de família.
O A relação Médicos por Doentes como se materializa numa tabela no Modelo Relacional
dará origem à seguinte tabela:
Curso de Gestão
46
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:n
(ambas as entidades são obrigatórias)
O Hipótese 1: Cada doente tem obrigatoriamente um médico de família,
um médico só pode ser considerado se tiver doentes.
(Ambas as entidades são obrigatórias)
MÉDICOS 1 n
DOENTES
O Como todos os médicos terão pelo menos um doente, e todos os doentes terão um
médico não haverá nulos na tabela DOENTES a associação e a tabela DOENTES pode
ser convertida numa única tabela.
Curso de Gestão
48
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:n
(a entidade do lado n é obrigatória)
O Hipótese 3: Todos os doentes têm obrigatoriamente de ter um médico
de família do centro, mas pode haver médicos que não são
responsáveis por nenhum doente do centro. (Uma entidade é
obrigatória)
MÉDICOS 1 n
DOENTES
O Curso de Gestão
49
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações 1:n
(nenhuma entidade é obrigatória)
O Hipótese 4: Pode haver doentes que não têm médico de família e pode
haver médicos que não são responsáveis por nenhum doente do centro.
1 n
MÉDICOS
DOENTES
Curso de Gestão
50
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações n:n
(independentemente da obrigatoriedade)
O Uma relação entre duas entidades é do tipo n:n quando um elemento de uma
entidade está associado a vários elementos de uma segunda entidade, e cada
elemento da segunda entidade está associado com vários elementos da primeira
entidade.
n n
MÉDICOS ENFERMEIROS
O Num determinado Centro de Saúde, existem vários Médicos e vários ENFERMEIROS. cada
médico pode utilizar os serviços de vários enfermeiros e cada enfermeiro pode prestar serviço a
vários médicos.
O As associações do tipo n:n obrigam sempre à criação de uma tabela que materializa a
associação.
Curso de Gestão
51
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Derivação de associações de aridade
igual ou a 3
Codd não previu no seu modelo inicial relações de
aridade 3 ou es com multiplicidade diferente de n:n:n.
Contudo, para derivar para o modelo relacional as
associações de aridade igual ou a 3 aplica-se a regra
geral mencionada para relações binárias n:n:
O Uma relação/tabela para cada entidade;
n
Actores
Tabelas resultantes:
Filmes (cod_filme, título, ano_prod, ...)
Realizadores (realizador_id, nome, idade, ...)
Actores (nºactor, nome, anos_exp, ...)
F_R_A (cod_filme, realizador_id, nºactor, ...)
Curso de Gestão / Assessoria - Sistemas de Informação 2022-
53
2023 - Cidália Paço (cpaco@ualg.pt)
Derivação do MEA para Modelo Relacional:
Resumo das Regras
Associações 1:1
O Ambas as entidades são obrigatórias Uma tabela para representar as duas entidades e a
associação;
O Apenas uma das entidades é obrigatória Acrescentar a chave primária de uma tabela como
chave estrangeira na outra.
O Nenhuma entidade é obrigatória É necessário a terceira tabela para representar a
associação.
Associações 1:n
O As entidades são obrigatórias Acrescentar a chave primária da entidade do lado 1 na tabela
do lado n (basta duas tabelas);
O A entidade do lado 1 é obrigatória Criar a tabela da associação para evitar os valores nulos;
O A entidade do lado n é obrigatória Acrescentar a chave primária da entidade no lado 1 na
tabela do lado n;
O Nenhuma entidade é obrigatória É necessário a terceira tabela para representar a
associação.
Associações n:n
O É sempre obrigatório a criação da tabela referente à relação (3 tabelas).
Curso de Gestão
54
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Derivação EA para Relacional:
Exercícios
1. Utilizando as regras de derivação mencionadas
nos diapositivos anteriores obtenha o modelo
relacional para cada um dos Modelos EA obtidos
nos seguintes exercícios:
a) Exercício 1;
b) Exercício 2;
c) Exercício 3;
d) Exercício 4;
e) Exercício 5.
Curso de Gestão / Assessoria - Sistemas de Informação 2022-
55
2023 - Cidália Paço (cpaco@ualg.pt)
SGBD:
Características e funções
O Características:
O Proporcionar um ambiente eficaz para armazenamento e
consulta da informação;
O Zelar pela segurança da informação;
O Independência entre as aplicações de cada utilizador;
O Garantir informação coerente.
O Responsável por:
O Gestão de ficheiros físicos;
O Garantia da integridade;
O Garantia de segurança;
O Recuperação/ Tolerância a Falhas;
O Controlo da Concorrência.
OCurso de Gestão
O5
O2022-2023 - Cidália Paço
6
(cpaco@ualg.pt)
SGBD:
Requisitos fundamentais
O Segurança - definição do perfil do utilizador .
O A que parte da informação pode aceder (nível vista);
O De que forma pode aceder aos dados (regras de autorização).
O Recuperação/Tolerância a Falhas,
O Backups: cópias de segurança executadas periodicamente abrangendo toda a BD:
O Transaction Logging: Armazena as transacções realizadas após o último backup.
OCurso de Gestão
O5
O2022-2023 - Cidália Paço
7
(cpaco@ualg.pt)
Projecto de base de dados
O projecto de uma base de dados deve ter sempre como
principais objectivos a atingir:
1. Permitir guardar na base de dados todos os dados
relevantes do sistema de informação;
2. Manter o número de tabelas reduzido a um mínimo,
sem detrimento do disposto no objectivo 1.;
3. Eliminar todos os dados redundantes;
4. Normalizar todas as tabelas até à forma normal que
se adeqúe ao projecto.
Nota: Verifica-se que, tal como mencionado anteriormente, os dados
redundantes são eliminados com a normalização. Assim, os pontos 3
e 4 são resolvidos num só.
Curso de Gestão
58
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Projecto de base de dados
O Considerando os objectivos apresentados anteriormente,
pode considerar-se uma boa sequência para o projecto de
uma base de dados:
1. Obtenção do Modelo EA detalhado para o SI;
2. Obtenção do Modelo Relacional correspondente
utilizando as regras de derivação mencionadas
anteriormente;
3. Obtenção da versão final do Modelo Relacional através
da aplicação da normalização.
Nota 1: Verifica-se na prática que quanto mais detalhada e completa for a análise do problema
(obtenção do modelo EA) menor será o grau de normalização necessário.
Nota 2: Por vezes, quando o problema tem um grau de complexidade pequeno, pode obter-se
directamente uma relação/tabela no Modelo Relacional que conte com todos os atributos
importantes para a base de dados. A essa relação/tabela que está na 1FN chama-se relação
universal.
Curso de Gestão / Assessoria - Sistemas de Informação 2022-
59
2023 - Cidália Paço (cpaco@ualg.pt)
Resumo - Fases de
Desenvolvimento de SIs
Não se pode partir para a criação de um SI sem uma noção precisa
e rigorosa do que se pretende desenvolver.
Análise
Identificação dos objectos e representá-los no Modelo Entidade-Associação.
Desenho
Conversão para o Modelo Relacional e aplicação da Normalização às tabelas.
Realização
Desenvolvimento do SGBDR.
Implantação
Colocação do sistema desenvolvido no ambiente real de utilização.
Curso de Gestão
60
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Projeto SIO
O Os SI são desenvolvidos para produzir informação para:
O Apoio à tomada de decisão,
O Controlo das organizações.
cpaco@ualg.pt - ESGHT 61
Projeto de SI
cpaco@ualg.pt - ESGHT
Ciclo de Vida de um SI
Projeto de SI Planeamento (Início)
Manutenção Desenvolvimento
O 1ª Fase: planeamento:
O A) Características do sistema de informação Implementação
(âmbito da informação = Fluxo, Conteúdo e Estrutura da Informação)
O B) Objectivo do sistema de informação
O C) Recolha da informação (Dados de input)
O D) Tratamento da informação recolhida
O E) Armazenamento da informação
O F) Produção de Outputs
O G) Definição da equipa
O H) Selecção do Software a utilizar no desenvolvimento do SI
Fluxo de Informação - Forma e direcção que os dados e o controlo se movem no
sistema.
Ex: Matrículas Inscrições Pautas
cpaco@ualg.pt - ESGHT
Projeto de SI
O 2º Fase: Desenvolvimento
O A) Análise do sistema;
O Definição do diagrama de fluxo de informação;
O Modelação dos dados referentes aos sistema – MEA
O B) Desenho do sistema
O Modelo Relacional e derivação
O C) Realização do sistema
O Elaboração de todas as componentes e funcionalidades do SI
O Entrada de dados;
O Armazenamento de dados;
O Saída de dados.
O Mecanismos para a transformação de dados em informação.
O Definição do comportamento da aplicação - Diagrama de transição de estados ou
Hierarquia de Menus,
O D) Testes e validações do sistema:
O Verifica se os objectivos foram atingidos,
O Se não tem erros de realização ou de concepção, entre outros.
cpaco@ualg.pt - ESGHT 65
Projeto de SI
O 3ª Fase: Exploração
O Instalação do SI no local onde se destina;
O Carregados os dados reais,
O Acções de formação aos técnicos e aos utilizadores do sistema,
O Entrada em funcionamento do SI e serão efectuados os ajustes
finais.
O 4ª Fase: Manutenção
O A) Apoio aos utilizadores;
O B) São efectuadas actualizações e correcção de anomalias que
sejam detectadas no sistema;
O C) Produção de um relatório com a revisão do sistema e com o
que pode ser melhorado ou remodelado, que implicará um novo
planeamento da integração destas alterações no sistema já
existente.
cpaco@ualg.pt - ESGHT 66
Bibliografia
O Carriço, J. A. (1996) Desenho de Bases de Dados – CTI – Centro de
Tecnologias de Informação, Lisboa.
O Gouveia, L.B. (2001) Gestão da Informação, Universidade Fernando Pessoa,
Porto.
O Guerreiro, R. (2001) Sistemas de Informação, Escola Superior de Gestão,
Hotelaria e Turismo - Universidade do Algarve, Faro.
O Laudon, K.C. e Laudon, J.P. (2008) Management Information Systems – 11ª
ed., Pearson Education, Inc.
O Oliveira, A. (1994) O valor da Informação in Sistemas de Informação, nº2, pp.
39-56.
O Rascão, J. (2001) Sistemas de Informação para as Organizações, Edições
Sílabo, Lisboa.
O Ross, M. (2005) Information Systems Technology, Prentice Hall.
O Turban, E.; Rainer, R.K. e Potter, R. (2007) Introduction to Information
Technology, 3ª ed., John Wiley & Sons, Inc.
O Varajão, J, E. Q. (1998) A arquitectura da Gestão de Sistemas de Informação,
FCA - Editora de Informática, Lisboa.
cpaco@ualg.pt - ESGHT 67
Lista de Siglas
O SI - Sistema de Informação
O BD - Base de Dados
O TI - Tecnologia de Informação
O SBD - Sistema de Base de Dados
O SGBD - Sistema de gestão de base de Dados
O SGBDR - Sistema de gestão de base de Dados Relacional
O EA - Modelo Entidade-Associação
O ER - Modelo Entidade-Relação ou Modelo Entidade-
Relacionamento
O 1FN - 1ª Forma Normal
O 2FN - 2ª Forma Normal
O 3FN - 3ª Forma Normal
Curso de Gestão
68
2022-2023 - Cidália Paço (cpaco@ualg.pt)
Bibliografia
O Principal:
O Tecnologia de Base de Dados
O Desenho de Base de Dados
José Luís Pereira
José António Carriço FCA - Editora
Colecção ISTEC
O Relational Database
C.J. Date
O Secundária: Addison-Wesley Publishing
O Relational Database Design Company
Igor T.Hawryskiewwycz
Prentice Hall O Introdução às Bases de Dados
Relacionais Oracle
Henrique Madeira
O Introdução aos Sistemas e Base de Instituto Pedro Nunes
Dados - Texto de Apoio
Rogério Carapuça
Instituto Técnico
Curso de Gestão
69
2022-2023 - Cidália Paço (cpaco@ualg.pt)
