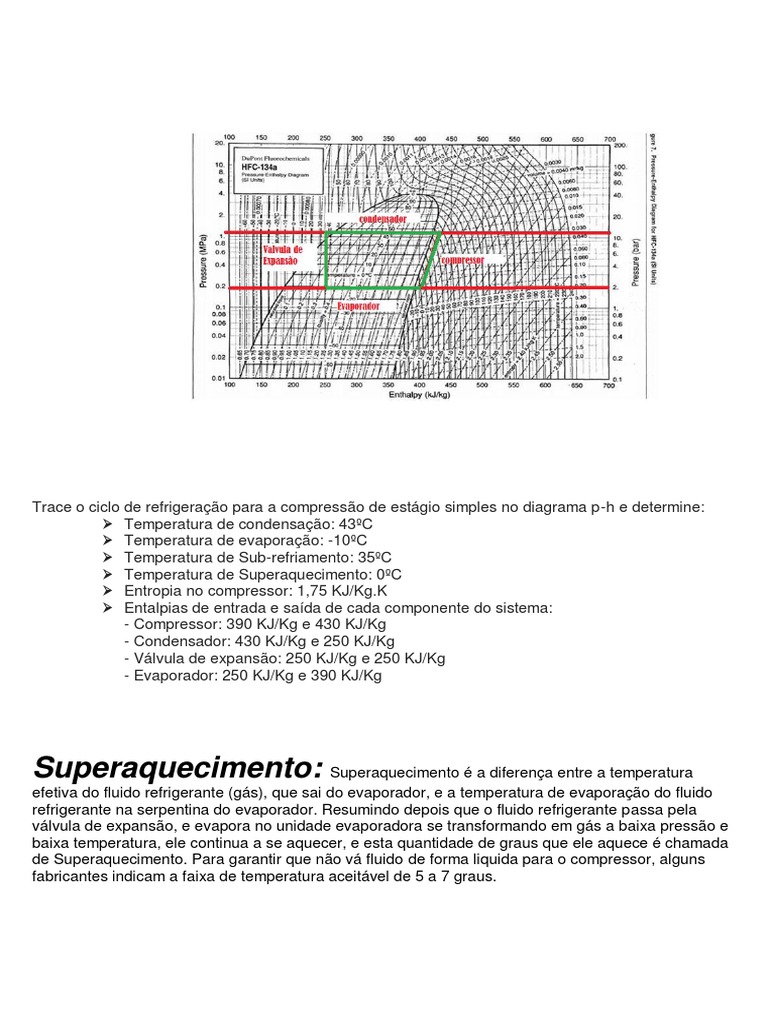

Trace o ciclo de refrigeração para a compressão de estágio simples no diagrama p-h e determine:
Temperatura de condensação: 43ºC
Temperatura de evaporação: -10ºC Temperatura de Sub-refriamento: 35ºC Temperatura de Superaquecimento: 0ºC Entropia no compressor: 1,75 KJ/Kg.K Entalpias de entrada e saída de cada componente do sistema: - Compressor: 390 KJ/Kg e 430 KJ/Kg - Condensador: 430 KJ/Kg e 250 KJ/Kg - Válvula de expansão: 250 KJ/Kg e 250 KJ/Kg - Evaporador: 250 KJ/Kg e 390 KJ/Kg
Superaquecimento: Superaquecimento é a diferença entre a temperatura
efetiva do fluido refrigerante (gás), que sai do evaporador, e a temperatura de evaporação do fluido refrigerante na serpentina do evaporador. Resumindo depois que o fluido refrigerante passa pela válvula de expansão, e evapora no unidade evaporadora se transformando em gás a baixa pressão e baixa temperatura, ele continua a se aquecer, e esta quantidade de graus que ele aquece é chamada de Superaquecimento. Para garantir que não vá fluido de forma liquida para o compressor, alguns fabricantes indicam a faixa de temperatura aceitável de 5 a 7 graus. Subresfriamento: Sub-resfriamento é a diferença entre o ponto de ebulição do fluido refrigerante no condensador, e a efetiva temperatura do fluido na saída do condensador. Resumindo, o fluido quando sai do compressor, vai para o condensador em alta pressão e alta temperatura, quando passa pela serpentina com a ajuda do ventilador ele “resfria” e troca calor com o ambiente, estes graus que ele resfria é chamado de Subresfriamento.
