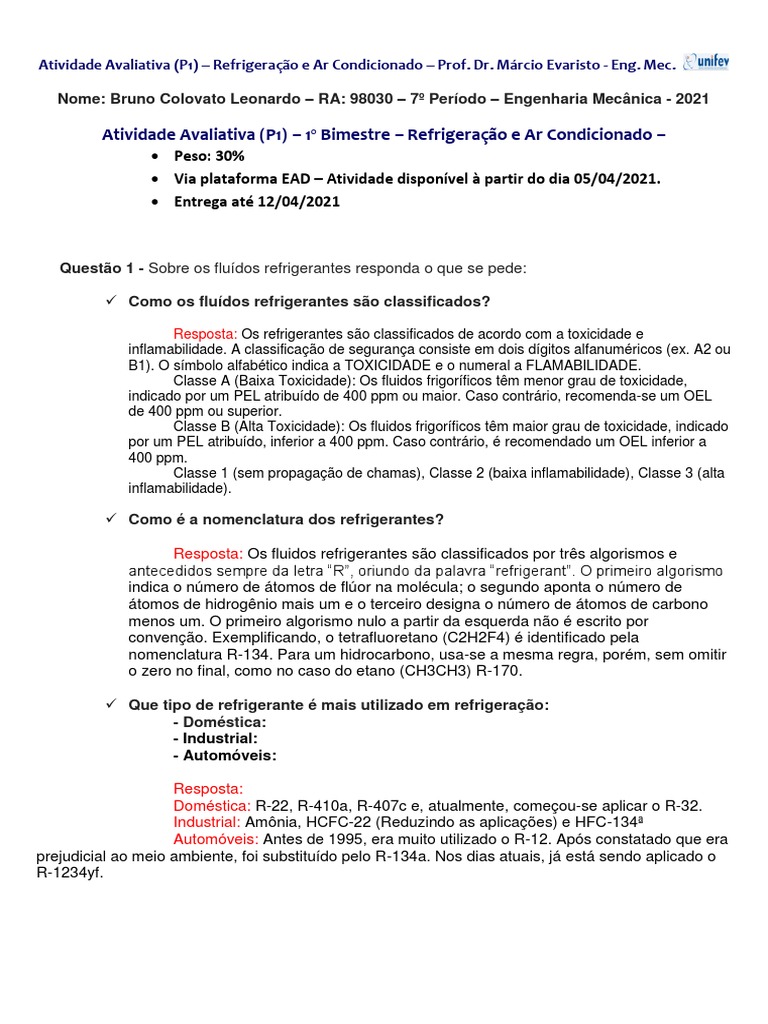

Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.

Nome: Bruno Colovato Leonardo – RA: 98030 – 7º Período – Engenharia Mecânica - 2021

Atividade Avaliativa (P1) – 1º Bimestre – Refrigeração e Ar Condicionado –

• Peso: 30%
• Via plataforma EAD – Atividade disponível à partir do dia 05/04/2021.
• Entrega até 12/04/2021

Questão 1 - Sobre os fluídos refrigerantes responda o que se pede:

✓ Como os fluídos refrigerantes são classificados?

Resposta: Os refrigerantes são classificados de acordo com a toxicidade e

inflamabilidade. A classificação de segurança consiste em dois dígitos alfanuméricos (ex. A2 ou
B1). O símbolo alfabético indica a TOXICIDADE e o numeral a FLAMABILIDADE.
Classe A (Baixa Toxicidade): Os fluidos frigoríficos têm menor grau de toxicidade,
indicado por um PEL atribuído de 400 ppm ou maior. Caso contrário, recomenda-se um OEL
de 400 ppm ou superior.
Classe B (Alta Toxicidade): Os fluidos frigoríficos têm maior grau de toxicidade, indicado
por um PEL atribuído, inferior a 400 ppm. Caso contrário, é recomendado um OEL inferior a
400 ppm.
Classe 1 (sem propagação de chamas), Classe 2 (baixa inflamabilidade), Classe 3 (alta
inflamabilidade).

✓ Como é a nomenclatura dos refrigerantes?

Resposta: Os fluidos refrigerantes são classificados por três algorismos e

antecedidos sempre da letra “R”, oriundo da palavra “refrigerant”. O primeiro algorismo
indica o número de átomos de flúor na molécula; o segundo aponta o número de
átomos de hidrogênio mais um e o terceiro designa o número de átomos de carbono
menos um. O primeiro algorismo nulo a partir da esquerda não é escrito por
convenção. Exemplificando, o tetrafluoretano (C2H2F4) é identificado pela
nomenclatura R-134. Para um hidrocarbono, usa-se a mesma regra, porém, sem omitir
o zero no final, como no caso do etano (CH3CH3) R-170.

✓ Que tipo de refrigerante é mais utilizado em refrigeração:

- Doméstica:
- Industrial:
- Automóveis:

Resposta:
Doméstica: R-22, R-410a, R-407c e, atualmente, começou-se aplicar o R-32.
Industrial: Amônia, HCFC-22 (Reduzindo as aplicações) e HFC-134ª
Automóveis: Antes de 1995, era muito utilizado o R-12. Após constatado que era
prejudicial ao meio ambiente, foi substituído pelo R-134a. Nos dias atuais, já está sendo aplicado o
R-1234yf.
Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.

✓ Como o vazamento de fluído refrigerante são detectados?

Resposta: O mais tradicional e conhecido método para identificar vazamentos de

fluidos refrigerantes é o teste das bolhas, colocando-se água com sabão sobre a área
suspeita: se formar bolhas, é porque está vazando.
Teste de imersão, mergulhando a peça ou componente em água, onde a formação de
bolhas indica a existência de um furo, fissura ou trinca.
Corantes fluorescentes, que não são visíveis na luz normal, mas apenas com luz
ultravioleta (UV). são colocados no óleo lubrificante de refrigeração quando é feita
alguma manutenção no sistema. O vazamento é percebido se algum corante tiver
escapado do sistema, o que pode ser visto com a luz UV.

✓ Cite e descreva suscintamente as conferências mundiais correlacionada

correlacionadas à refrigeração e ar condicionado.

Resposta:
Protocolo de Montreal (1987): O documento assinado pelos Estados Partes
impõe obrigações específicas, em especial, a progressiva redução da produção e
consumo das Substâncias que Destroem a Camada de Ozônio (SDOs) até sua total
eliminação.
Convenção do Clima (1992): é um tratado ambiental internacional que visa
estabilizar as concentrações de gases de efeito estufa na atmosfera resultantes das
ações humanas, afim de impedir que interfiram de forma prejudicial e permanente no
sistema climático do planeta.
Protocolo de Kyoto (1997): criou diretrizes para amenizar o impacto dos
problemas ambientais causados pelos modelos de desenvolvimento industrial e de
consumo vigentes no planeta. As nações se comprometem a reduzir a emissão de
gases causadores do efeito estufa em 5,2%, comparando-se com os níveis de 1990.

Questão 2 - Cite e descreva suscintamente os tipos de sistemas de refrigeração?

Determine qual é o mais utilizado atualmente e porquê? Qual o mais promissor
(tecnologicamente e ambientalmente)?

Resposta:
Ciclo de Gás: Utiliza um gás que é comprimido e expandido.
Compressão de Vapor: Utiliza a física da transferência de calor de mudança de fase e
as propriedades únicas de um liquido refrigerante para transferir calor de uma fonte relativamente
fria para um meio quente.
Efeito Peltier: pequenas unidades de que utilizam tecnologia de matéria condensada
para operarem como bombas de calor.
Absorção de Calor: Ciclo de refrigeração operado a calor, em que um fluido secundário
ou absorvente na fase liquida é responsável por absorver o fluido primário ou refrigerante, na
forma de vapor.
Adsorção: processo físico no qual o material de adsorção, “suga” e adsorve vapor que
causa uma evaporação de água junto com a geração de frio.
Magnética: Utiliza propriedades especiais dos metais como a entropia e o efeito
magnético calórico.
O ciclo de compressão de vapor é o mais utilizado, tanto em frigoríficos domésticos
como em grandes sistemas de refrigeração industrial.
Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.

Questão 3 - Considere um ciclo de refrigeração por compressão de vapor “simples

estágio” usando o fluído R-134a e as seguintes condições:

Figura 1 – Representação – Ciclo proposto

Figura 2 – Representações – Diagramas (p-h) e (T-S) para o ciclo proposto

Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.
Obs: Link para baixar “Thermophysical Properties of Refrigerants” – Diagramas p-h / Tabelas
termodinâmicas.

https://drive.google.com/file/d/1WDhHcwu3hRhLE5Xoid9ZH62HGSgkIrOj/view

• Diagrama p-h: figura abaixo (obs: clicar em cima da figura e ampliar para melhor visualização)

• Diagrama (T-S): Fig. abaixo (obs: clicar em cima da figura e ampliar para melhor visualização)

Diagrama já editado como pede a questão do exercício.

Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.

Disponível em: https://imgur.com/gallery/ymhMhqp

Diagrama já editado como pede a questão do exercício.

Atividade Avaliativa (P1) – Refrigeração e Ar Condicionado – Prof. Dr. Márcio Evaristo - Eng. Mec.

Ciclo Proposto – Dados:

• Pressão de baixa = 0,2 Mpa

• Pressão de alta = 1,0 MPa

• Temperaturas de saída
✓ T. Evap. = -4,4 ºC
✓ T. Cond. = 34 ºC

Trace o ciclo de refrigeração para a compressão de vapor nos diagrama (p-h) e (T-S) e
determine:
➢ Temperatura de condensação
Resposta: Entrada: 54ºC
Saída: 34ºC
➢ Temperatura de evaporação
Resposta: Entrada: -10ºC
Saída: -4,4ºC
➢ Grau de Superaquecimento
Resposta: | -10ºC até -4,4ºC |
➢ Grau de Sub-resfriamento
Resposta: | 40ºC até 34ºC |
➢ Entropia no compressor
Resposta: Quando T= -4,4ºC → s = 1,7294 kJ/(kg.K)
Quando T= 54ºC → s = 1,7055 kJ/(kg.K)
➢ Entalpias de entrada e saída de cada componente do sistema

Resposta:

Condensador > Entrada: 424,83 kJ/kg

Saída: 247,54 kJ/kg

Compressor > Entrada: 396,25 kJ/kg

Saída: 424,83 kJ/kg

Evaporador > Entrada: 247,54 kJ/kg

Saída: 396.25 kJ/kg

Disp. de Expansão > Entrada e Saída: 247,54 kJ/kg
