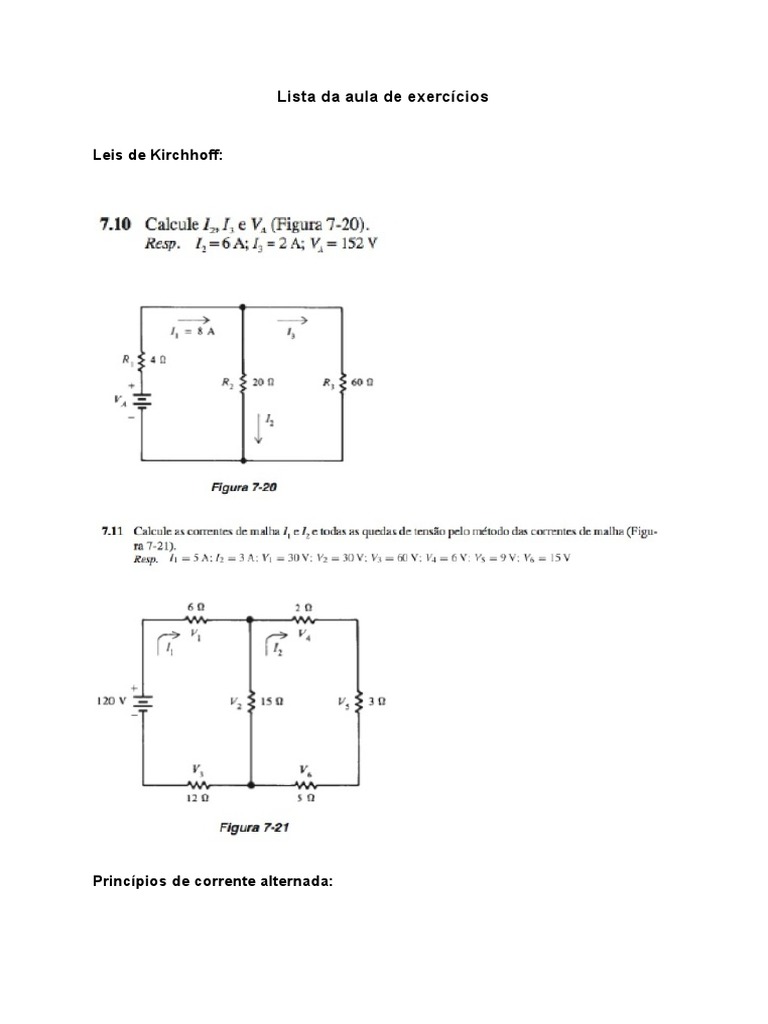

Lista da aula de exercícios

Leis de Kirchhoff:

Princípios de corrente alternada:

Indutância, Reatância Indutiva e Circuitos Indutivos:

1) Um circuito de proteção contra raios contém uma bobina de 55,7 mH em série

com um resistor de 6 Ω. Que corrente fluirá ao ser testado com uma tensão de 110
V e 60 Hz?

2) Um resistor de 20 Ω e uma reatância indutiva de 15 Ω são dispostos em paralelo

numa linha CA de 120 V. Calcule as correntes nos ramos, a corrente total, a
impedância e a potência consumida.

(Só a figura d)

Capacitância, Reatância Capacitiva e Circuitos Capacitivos:

1) Uma tensão CA de 110 V e 22º Hz é aplicada a um circuito série formado por um

resistor de 100 Ω e um capacitor de 15,9 µF. Calcule Z, θ, I, VR, VC e P.

2) Um resistor de 20 Ω e um capacitor de 7,95 µF estão ligados em paralelo a uma

fonte de 100 V e 2 kHz. Calcule as correntes nos ramos, a corrente total, o ângulo
de fase, a impedância e a potência consumida.
Potência ativa, reativa e aparente e fator de potência:
