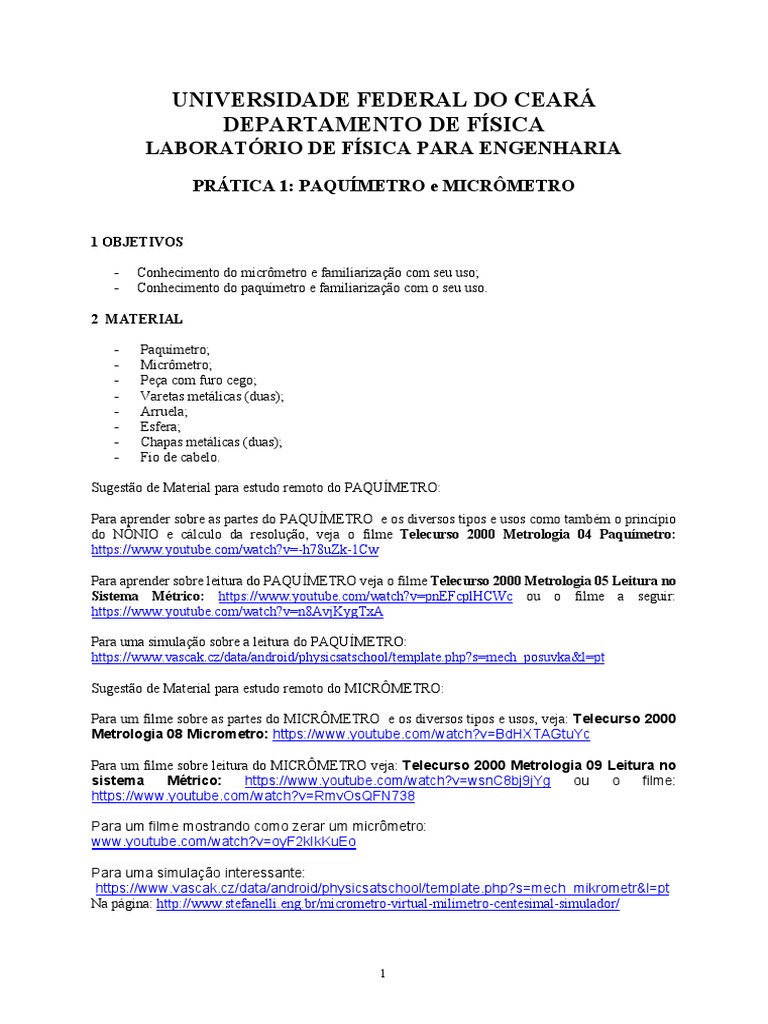

UNIVERSIDADE FEDERAL DO CEARÁ

DEPARTAMENTO DE FÍSICA
LABORATÓRIO DE FÍSICA PARA ENGENHARIA
PRÁTICA 1: PAQUÍMETRO e MICRÔMETRO

1 OBJETIVOS

- Conhecimento do micrômetro e familiarização com seu uso;

- Conhecimento do paquímetro e familiarização com o seu uso.

2 MATERIAL

- Paquímetro;
- Micrômetro;
- Peça com furo cego;
- Varetas metálicas (duas);
- Arruela;
- Esfera;
- Chapas metálicas (duas);
- Fio de cabelo.

Sugestão de Material para estudo remoto do PAQUÍMETRO:

Para aprender sobre as partes do PAQUÍMETRO e os diversos tipos e usos como também o princípio
do NÔNIO e cálculo da resolução, veja o filme Telecurso 2000 Metrologia 04 Paquímetro:
https://www.youtube.com/watch?v=-h78uZk-1Cw

Para aprender sobre leitura do PAQUÍMETRO veja o filme Telecurso 2000 Metrologia 05 Leitura no
Sistema Métrico: https://www.youtube.com/watch?v=pnEFcplHCWc ou o filme a seguir:
https://www.youtube.com/watch?v=n8AvjKygTxA

Para uma simulação sobre a leitura do PAQUÍMETRO:

https://www.vascak.cz/data/android/physicsatschool/template.php?s=mech_posuvka&l=pt

Sugestão de Material para estudo remoto do MICRÔMETRO:

Para um filme sobre as partes do MICRÔMETRO e os diversos tipos e usos, veja: Telecurso 2000
Metrologia 08 Micrometro: https://www.youtube.com/watch?v=BdHXTAGtuYc

Para um filme sobre leitura do MICRÔMETRO veja: Telecurso 2000 Metrologia 09 Leitura no
sistema Métrico: https://www.youtube.com/watch?v=wsnC8bj9jYg ou o filme:
https://www.youtube.com/watch?v=RmvOsQFN738

Para um filme mostrando como zerar um micrômetro:

www.youtube.com/watch?v=oyF2kIkKuEo

Para uma simulação interessante:

https://www.vascak.cz/data/android/physicsatschool/template.php?s=mech_mikrometr&l=pt
Na página: http://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimal-simulador/

1
Você encontra um simulador do micrômetro semelhante ao utilizado em nossos laboratórios e outras
informações.

Para a exercitar a leitura do micrômetro:

https://www.stefanelli.eng.br/micrometro-milimetro-centesimal-autoavaliacao/

3 FUNDAMENTOS

3.1 PAQUÍMETRO

O paquímetro também chamado de calibre, Figura 2.1, é um instrumento de precisão muito

usado em oficinas e laboratórios para: medidas de comprimentos, diâmetros de tarugos, diâmetro
interno e externo de tubos, profundidades de furos, transformação de polegadas em milímetros e
vice-versa.

Figura 1 - Paquímetro.

Figura obtida de: https://www.google.com/search?q=paquimetro+mitutoyo&client=firefox-b-

d&source=lnms&tbm=isch&sa=X&ved=2ahUKEwjwwaa5hNHnAhVxHrkGHQGNAuQQ_AUoAno
ECAwQBA&biw=1400&bih=895#imgrc=eC2IfBNSyoMogM Acesso em 14 fev. 2020.

Obs: Abaixo os endereços eletrônicos de dois fabricantes de paquímetros:

- http://www.mitutoyo.com.br/
- http://www.starrettonline.com/

O paquímetro, Figura 2, consta de uma Escala/Régua de Medição e um cursor. A régua é

geralmente graduada em polegadas na parte superior e em milímetros na parte inferior. Ao longo da
régua pode deslizar o cursor no qual estão estampadas duas escalas menores, chamadas nônio (ou
vernier). Duas orelhas, sendo uma fixa à régua e uma fixa no cursor são usadas para medidas internas.
Os prolongamentos inferiores, são chamados de mandíbulas (ou bicos), sendo uma fixa e uma móvel.
O impulsor está ligado ao cursor que por sua vez está fixado a uma haste (vareta de profundidade) que
é utilizada para medir profundidade. A peça mais importante do paquímetro é o nônio (Vernier), o qual
merece um estudo à parte.

2
Figura 2 - Partes do Paquímetro.

Disponível em: Quais são os tipos de Paquímetros? - Blog Anhanguera Ferramentas. Acesso em 10 de abr. de
2022.

RESOLUÇÃO DO PAQUÍMETRO

NÔNIO - É uma pequena régua cujas características determinam o grau de resolução do

paquímetro. O nônio permite fazer, com exatidão, leituras de frações de milímetro.

A resolução de um instrumento é a medida do menor incremento mensurável. No paquímetro a

resolução é dada pela menor divisão da escala fixa pelo número de divisões do NÔNIO. Paquímetros
são fabricados com NÔNIOS com 10, 20 ou 50 divisões, assim, teremos:

Tabela 1 – Resolução dos paquímetros disponíveis comercialmente.

Número de divisões do NÔNIO Resolução do paquímetro (mm)
10 0,1
20 0,05
50 0,02

Figura 3 - Régua com divisões em milímetros e Nônio com 10 divisões.

Fonte: Adaptado de https://www.stefanelli.eng.br/nonio-virtual-milimetro-decimal-simulador/

Acesso em: 01 de abr. de 2022.

No caso da Figura 3, o comprimento do nônio é 19 mm e foi dividido em 10 partes iguais.

Portanto, cada divisão desse nônio é igual a 19 /10 mm (ou seja 1,9 mm). Se o traço 0 (zero) do
nônio está em coincidência com o traço 0 da régua, isto significa que o traço 1 do nônio está
afastado 0,1 mm do traço de 2 mm da régua. Por outro lado, se o traço 1 do nônio coincidisse
com o traço 2 mm da régua, o nônio teria sido deslocado 0,1 mm. O mesmo raciocínio é válido
para os demais traços, como por exemplo: no caso de o traço 6 do nônio coincidir com o traço

3
de 12 mm da régua, é porque houve um deslocamento do nônio equivalente a 0,6 mm (6 x 0,1
mm).

Para o Nônio da Figura 4, temos que a resolução do paquímetro é 0,05 mm.

Figura 4 - Exemplo de Nônio com 20 divisões.

Fonte: Adaptado de Paquímetro universal virtual - simulador com nônio em milímetro 0,05 mm | Prof.
Eduardo J. Stefanelli. Acesso em: 29 de mar. de 2022.

MEDINDO COM O PAQUÍMETRO:

1- Encoste a peça a medir na mandíbula fixa;

2- Com o polegar no impulsor, desloque a mandíbula móvel até que ela encoste suavemente na
outra extremidade da peça;
3- Leia na régua principal o número de milímetros inteiros, ou seja, os que estão à esquerda
do zero do nônio;
4- Para a leitura da fração de milímetros, veja qual o traço do nônio que coincide com
QUALQUER traço da régua principal, e multiplique o número desse traço pela resolução. Ver
exemplo de medida, Figura 6.
5- A Figura 5 dá uma idéia de como utilizar as diversas partes do paquímetro para; medidas
externas, medidas internas, medidas de profundidade e medidas de ressaltos.

Figura 5 - Medindo com o Paquímetro.

Fonte: Disponível em: https://construfacilrj.com.br/instrumentos-medicao-usados-serralheria/. Acesso

em: 18 fev. 2020.

4
Figura 6 - Exemplo de leitura.

Fonte: Figura adaptada utilizando o simulador disponível em:

https://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/#swiffycontainer_1
Acesso em 18 out. 2020.
Observe que o paquímetro da Figura 2.6 tem um NÔNIO com 20 divisões, portanto sua resolução
é de 0,05 mm. Para a leitura da medida com o paquímetro devemos inicialmente ler o número inteiro de
milímetros e depois a fração de milímetros. Podemos ver que a seta da esquerda indica que o 0 do
NÔNIO está entre o milímetro 29 e o 30, portanto temos 29 mm e mais uma pequena fração de
milímetros. A leitura da fração de milímetros é realizada observando que o traço 6 do NÔNIO está
coincidindo diretamente com um dos traços da régua acima (indicado pela seta da direita). Como a
resolução do paquímetro é 0,05 mm, podemos ver que do 0 ao traço com o 6 no NÔNIO, são 12 divisões
e, portanto, 12 diferenças de 0,05 mm. Então a fração de milímetros é 12 x 0,05 mm = 0,60 mm. Temos
então como leitura final: 29,60 mm.

OBS 1: A leitura do paquímetro indicada no exemplo da Figura 6 está correta, mas pode levar ao erro
por aqueles que o estão utilizando pela primeira vez (o erro é multiplicar 6 x 0,05 = 0,30 mm). A
numeração das divisões do NÔNIO de duas em duas divisões facilita a leitura. Então podemos dizer que
a fração de milímetros é 0,60 mm pois o traço do NÔNIO coincidente é o 6. Se fosse o traço 5, a fração
seria 0,50 mm, se fosse o traço 9, a fração seria 0,90 mm e assim por diante. Se a coincidência for com
o traço do NÔNIO entre o 5 e o 6, a fração seria 0,55 mm, se entre o 7 e o 8, 0,75 mm, e assim por
diante.

OBS 2: Todas as leituras do paquímetro em milímetros devem ter uma casa decimal se o NÔNIO tem
10 divisões e devem ter duas casas decimais se o NÔNIO tem 20 ou 50 divisões.

EXERCÍCIOS:

(os exercícios devem ser realizados por cada estudante como parte de seu aprendizado, não deve constar
no RELATÓRIO).

5
 1- Faça as leituras das medidas dos Paquímetros ilustrados a seguir:

Figura 7 - Exemplos para leitura.

LEITURA 1:______________________

LEITURA 2:_______________________

Figura adaptadas utilizando o simulador disponível em:

http://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/ Acesso em 13 jan. 2013.

3.2 MICRÔMETRO

O micrômetro, também chamado Palmer (Figura 8), é um instrumento de grande precisão usado
em laboratórios e oficinas para medidas de espessura de chapas, diâmetros de fios, etc. O seu
grau de precisão está entre 0,01mm e 0,001mm.

6
Figura 8 - Micrômetro fabricado pela Mitutoyo.

Fonte: https://www.tecnoferramentas.com.br/micrometro-externo-0_25-mm-mitutoyo-103_137/p, Acesso em:

30 dez. 2019.

Obs: A seguir indicamos o endereço eletrônico de dois fabricantes de micrômetros de qualidade

reconhecida: http://www.mitutoyo.com.br/ e http://www.starrettonline.com/

Basicamente, o micrômetro consta de um parafuso micrométrico (A), Figura 9, de passo

muito pequeno.

Figura 9 - Indicação das partes de um micrômetro.

Fonte: https://www.tecnoferramentas.com.br/micrometro-externo-0_25-mm-mitutoyo-103_137/p. Acesso em

30 dez. 2019 (com adaptações).

Compõem ainda o micrômetro, as seguintes partes:

- (B) - Peça curva chamada estribo;
- (C) - Espera fixa;
- (D) - Espera móvel, entre as quais são intercalados os objetos a medir;
- (E) - Bainha, na qual há uma linha que apresenta traços dos milímetros inteiros na parte
superior e de meios milímetros na parte inferior;
- (F) - Tambor (ou manga) com uma graduação circular, geralmente com cinquenta divisões;
- (G) - Catraca que comanda a espera móvel a fim de encostá-la, com a pressão correta, no
objeto a ser medido;
- (H) - Fixador destinado a imobilizar o parafuso micrométrico enquanto a leitura é feita.

PRECISÃO DO MICRÔMETRO
A rotação do tambor faz a espera móvel aproximar-se da espera fixa. Uma volta
completa (3600) provoca um avanço igual ao passo do parafuso micrométrico e é registrado na
escala retilínea da bainha, tomando-se com referência a borda do tambor. Frações de uma volta

7
são registradas na escala circular gravada no tambor, para a qual a linha central da bainha serve
de índice.
Adotando-se como exemplo o caso mais comum, que é o micrômetro cujo parafuso
micrométrico tem o passo de 0,5mm e cuja escala circular tem 50 divisões, vejamos como
calcular o grau de precisão.
Neste caso, uma volta completa do tambor faz a espera móvel avançar (ou afastar-se)
0,5mm, que é o passo do parafuso. Quando a rotação do tambor corresponde a apenas uma
divisão da escala circular, a alteração da distância entre as esperas é de :
1
x 0,5mm = 0,01mm
50

1 S = Sensibilidade ou precisão;
Generalizando: S = .p n = Número de divisões da escala circular;
n
p = Passo do parafuso micrométrico

TÉCNICAS DE MEDIÇÃO:

1- Verifique se o micrômetro está zerado. Para isso, encoste as esperas e observe se o zero do tambor
coincide com o índice (ranhura central de referência). Se houver deslocamento do zero, o
instrumento deverá ser zerado* ou deverá ser feita a correção em cada leitura;
2- Encoste, na espera fixa, a peça a ser medida;

3- Acione a catraca até que a espera móvel encoste também na peça a medir. Nesta operação
NÃO DEVE SER USADO o tambor. Usando a catraca evita-se fazer uma pressão excessiva na peça
em medição.
4- Leia, na escala superior da bainha, os milímetros inteiros;
5- Verifique, na escala inferior da bainha, se há meio milímetro a acrescentar;
6- Leia, na escala circular do tambor, a fração menor que o meio milímetro.
* Para zerar o micrômetro utilize a chave que o acompanha. Essa ferramenta possui uma extremidade
curva com um pequeno pino que deve ser encaixado em um furo existente no tambor. Assim, é possível
girar a bainha de modo a fazer a ranhura central de referência existente na mesma, coincidir com o zero
da escala circular do tambor. Para um filme mostrando como zerar um micrômetro:
www.youtube.com/watch?v=oyF2kIkKuEo
EXEMPLO: Em determinada medição, o operador verificou que o micrômetro apresentava o seguinte
aspecto:

Figura 10 - Exemplo de medida.

Fonte: Figura gerada na página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimal-

simulador/. Acesso em: 19 jan. 2015.

8
1 - Na escala superior da bainha: 6 mm inteiros;
2 - Na escala inferior da bainha: aparece um traço além de 6 mm, significando que se deve
somar 0,5 mm;
3 - A fração de milímetro entre a borda do tambor e o último traço da escala da bainha é lida
na escala circular, da seguinte maneira: a divisão 41 coincidiu com a linha de referência,
portanto: 41 multiplicado pela precisão;
41 x 0,01mm = 0,41mm
4 - Para obter o valor da medida, somam-se as três parciais:
6 mm + 0,5 mm + 0,41 mm = 6,91 mm

OBS: Embora o micrometro de sensibilidade 0,01 mm permita estimar os milésimos de milímetro, em

geral não se usa anotar a terceira casa decimal (leituras em mm), entretanto para medidas menores do
que 0,10 mm isto se faz necessário para evitar que a medida fique com somente um algarismo
significativo. Em todos os casos consideraremos a última casa decimal como sendo o algarismo
duvidoso.

Exemplos de Leitura (estes exemplos não precisam ser colocados em seu relatório):

Faça as leituras indicadas das Figuras 11 a 14 abaixo (em todas as figuras a sensibilidade do micrômetro
é 0,01mm) e depois verifique se estão corretas:

9
Figuras geradas na página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimal-simulador/
Acesso em 30 dez. 2015.
Leituras: 8,88 mm; 6,97 mm; 7,03 mm e 0,075 mm.

4 PROCEDIMENTOS

OBS: Andes de você fazer esta prática é conveniente conhecer o conteúdo do texto sobre Algarismos
Significativos. O aluno que não observar as regras sobre Algarismos Significativos em seus relatórios
será penalizado.

PROCEDIMENTOS COM O PAQUÍMETRO:

1- Em relação ao paquímetro utilizado nesta prática, anote:

O comprimento do nônio (mm)

O número de divisões do nônio
A resolução do paquímetro (mm)

2- Utilizando o paquímetro fornecido anote três medidas independentes realizadas por diferentes
componentes da equipe e determine o VALOR MÉDIO:

Medidas da peça com furo cego

MEDIDA MEDIDA MEDIDA
Aluno 1 Aluno 2 Aluno 3 MÉDIA
DIÂMETRO EXTERNO (mm)
ALTURA EXTERNA (mm)
DIÂMETRO INTERNO (mm)
ALTURA INTERNA (mm)

PROCEDIMENTOS COM O MICRÔMETRO:

3- Em relação ao MICRÔMETRO utilizado nesta prática, anote:

Passo do parafuso micrométrico (mm)

Número de divisões da escala circular
Sensibilidade ou precisão (mm)

4- Utilizando o MICRÔMETRO fornecido anote três medidas independentes realizadas por

diferentes componentes da equipe e determine o VALOR MÉDIO:

10
Medidas com o MICRÔMETRO.
MEDIDA MEDIDA MEDIDA
Aluno 1 Aluno 2 Aluno 3 MÉDIA
DIÂMETRO DA ESFERA (mm)
DIÂMETRO VARETA MAIS ESPESSA (mm)
DIÂMETRO VARETA MAIS FINA (mm)
ESPESSURA CHAPA METÁLICA 1 (mm)
ESPESSURA CHAPA METÁLICA 2 (mm)
ESPESSURA FIO DE CABELO (mm)

Cálculo do Volume da Esfera (Utilize para os cálculos o valor médio do diâmetro e indique todos os
valores numéricos utilizados nos cálculos):

Atenção aos algarismos significativos.

MEDIDAS COM O PAQUÍMETRO OU COM O MICRÔMETRO:

5- Medidas em uma Arruela. Utilizando um paquímetro ou um micrômetro (o que for mais

apropriado) meça o diâmetro externo, o diâmetro interno e a espessura da arruela, como indicado
na Figura a seguir. Essa atividade deve ser realizada individualmente.

Indicar o instrumento utilizado MEDIDA

(Paquímetro ou Micrômetro)
DIÂMETRO EXTERNO (mm)
DIÂMETRO INTERNO (mm)
ESPESSURA (mm)

5 QUESTIONÁRIO
Onde for necessário fazer cálculo(s) para chegar à resposta, os cálculos deverão constar na
resolução da questão.

1- As figuras abaixo foram feitas com um paquímetro igual (Resolução = 0,05 mm) ao utilizado
durante a prática. Faça as leituras correspondentes:

11
 LEITURA1:_______________

LEITURA2:_______________

Figura adaptadas utilizando o simulador disponível em:

http://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/ Acesso em 13 jan. 2013.

2 A partir dos valores médios das medidas realizadas na peça com furo cego, calcule o volume de
metal da peça. Forneça o resultado com um número correto de algarismos significativos. Indique os
valores numéricos utilizados nos seus cálculos.

12
3 Com base nas figuras do paquímetro fechado (a seguir) e do paquímetro aberto (segunda figura),
responda:

Figura adaptadas utilizando o simulador disponível em:

http://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/ Acesso em 13 jan. 2013.

(a) Qual o comprimento do nônio?

(b) Em quantas partes está dividido o nônio?
(c) Qual a resolução deste paquímetro?
(d) Qual a leitura do paquímetro (aberto) ilustrado?

4 Faça a leitura da medida do Micrômetro (sensibilidade 0,01mm) ilustrado abaixo:

LEITURA:_________________

Fonte: Figura gerada na página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimal-

simulador/. Acesso em 30 dez. 2015.

13
 5 De um modo geral, ao medir com um micrômetro, quais as causas mais prováveis de erro?

6 Determine a precisão de um micrômetro cujas características são: tambor dividido em 50

partes iguais e passo de 0,25 mm.

7 A figura a seguir indica a leitura do diâmetro de um fio de cabelo medido com o micrômetro.
Qual a leitura correspondente? Observe que não faz sentido uma medida com apenas um
algarismo significativo.

Fonte: Adaptação de figura gerada na página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-

centesimal-simulador/. Acesso em 25 out. 2020.

8 O diâmetro de uma esfera medido com um micrômetro apresentou o valor: 3,45 mm. Calcule
o volume da esfera e expresse o resultado com um número correto de algarismos
significativos.

9 Um segundo aluno, medindo a mesma esfera da questão anterior, anotou o valor 3,48 mm.
Qual o erro percentual no volume da esfera que esse aluno cometerá em relação ao volume
obtido com o valor 3,45 mm (considerado correto).

10 Qual o instrumento de maior precisão: o paquímetro ou o micrômetro utilizados nesta

prática? Justifique.

14
