Para malha 1: 20 − V1 + 10 = 0

V1 = 30V

Para malha 2: −V2 − 25 = 0

V2 = 25V

6a
          Questão Acerto: 1,0  / 1,0

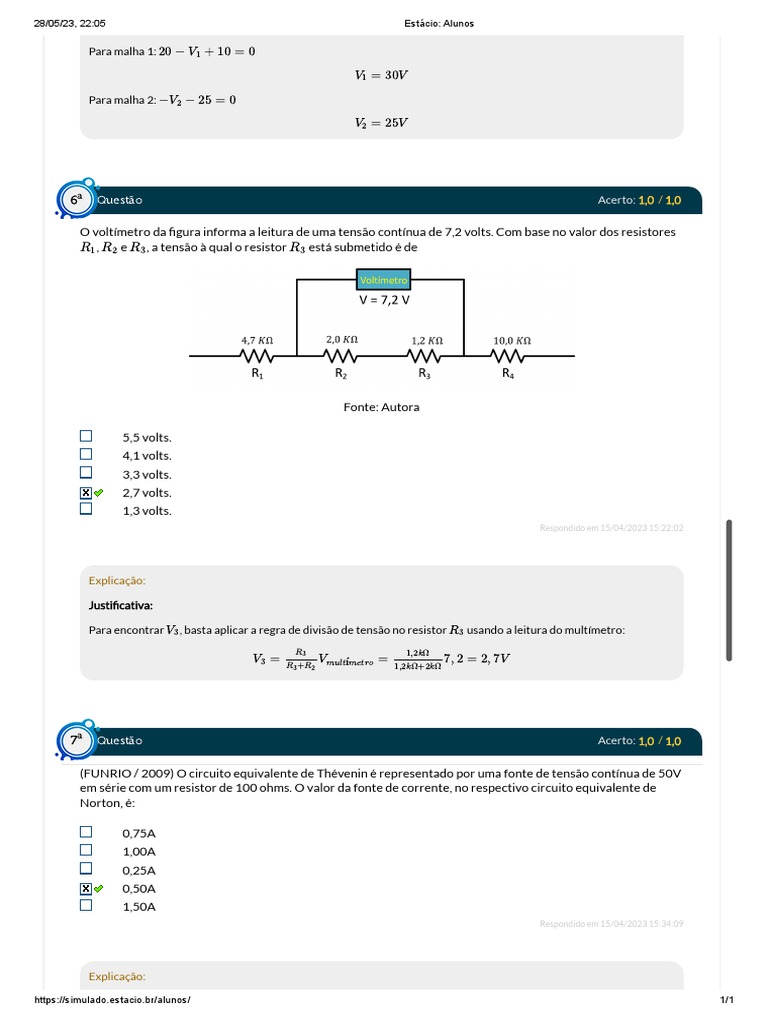

O voltímetro da figura informa a leitura de uma tensão contínua de 7,2 volts. Com base no valor dos resistores
R1 , R2 e R3 , a tensão à qual o resistor R3 está submetido é de

Fonte: Autora

5,5 volts.
4,1 volts.
3,3 volts.
2,7 volts.
1,3 volts.
Respondido em 15/04/2023 15:22:02

Explicação:

Justificativa:

Para encontrar V3 , basta aplicar a regra de divisão de tensão no resistor R3 usando a leitura do multímetro:
R3 1,2kΩ
V3 = Vmultímetro = 7, 2 = 2, 7V
R3 +R2 1,2kΩ+2kΩ

7a
          Questão Acerto: 1,0  / 1,0

(FUNRIO / 2009) O circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50V
em série com um resistor de 100 ohms. O valor da fonte de corrente, no respectivo circuito equivalente de
Norton, é:

0,75A
1,00A
0,25A
0,50A
1,50A
Respondido em 15/04/2023 15:34:09

Explicação:
