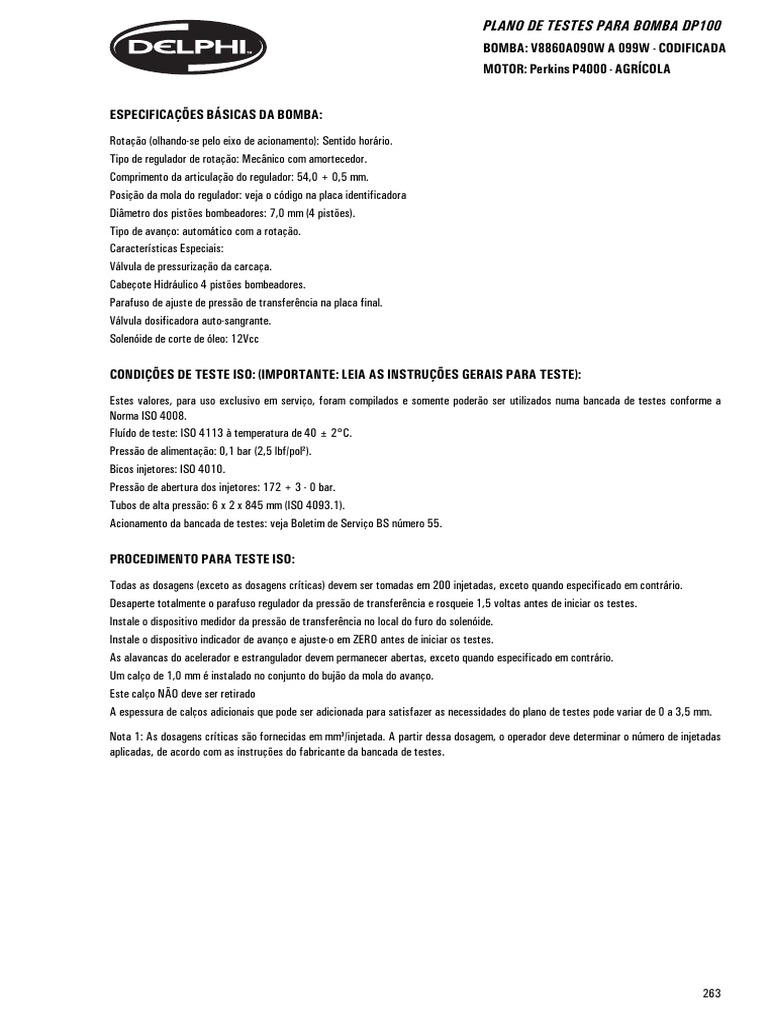

PLANO DE TESTES PARA BOMBA DP100

BOMBA: V8860A090W A 099W - CODIFICADA

MOTOR: Perkins P4000 - AGRÍCOLA

ESPECIFICAÇÕES BÁSICAS DA BOMBA:

Rotação (olhando-se pelo eixo de acionamento): Sentido horário.
Tipo de regulador de rotação: Mecânico com amortecedor.
Comprimento da articulação do regulador: 54,0 + 0,5 mm.
Posição da mola do regulador: veja o código na placa identificadora
Diâmetro dos pistões bombeadores: 7,0 mm (4 pistões).
Tipo de avanço: automático com a rotação.
Características Especiais:
Válvula de pressurização da carcaça.
Cabeçote Hidráulico 4 pistões bombeadores.
Parafuso de ajuste de pressão de transferência na placa final.
Válvula dosificadora auto-sangrante.
Solenóide de corte de óleo: 12Vcc

CONDIÇÕES DE TESTE ISO: (IMPORTANTE: LEIA AS INSTRUÇÕES GERAIS PARA TESTE):

Estes valores, para uso exclusivo em serviço, foram compilados e somente poderão ser utilizados numa bancada de testes conforme a
Norma ISO 4008.
Fluído de teste: ISO 4113 à temperatura de 40 ± 2°C.
Pressão de alimentação: 0,1 bar (2,5 lbf/pol²).
Bicos injetores: ISO 4010.
Pressão de abertura dos injetores: 172 + 3 - 0 bar.
Tubos de alta pressão: 6 x 2 x 845 mm (ISO 4093.1).
Acionamento da bancada de testes: veja Boletim de Serviço BS número 55.

PROCEDIMENTO PARA TESTE ISO:

Todas as dosagens (exceto as dosagens críticas) devem ser tomadas em 200 injetadas, exceto quando especificado em contrário.
Desaperte totalmente o parafuso regulador da pressão de transferência e rosqueie 1,5 voltas antes de iniciar os testes.
Instale o dispositivo medidor da pressão de transferência no local do furo do solenóide.
Instale o dispositivo indicador de avanço e ajuste-o em ZERO antes de iniciar os testes.
As alavancas do acelerador e estrangulador devem permanecer abertas, exceto quando especificado em contrário.
Um calço de 1,0 mm é instalado no conjunto do bujão da mola do avanço.
Este calço NÃO deve ser retirado
A espessura de calços adicionais que pode ser adicionada para satisfazer as necessidades do plano de testes pode variar de 0 a 3,5 mm.

Nota 1: As dosagens críticas são fornecidas em mm³/injetada. A partir dessa dosagem, o operador deve determinar o número de injetadas
aplicadas, de acordo com as instruções do fabricante da bancada de testes.

263
 PLANO DE TESTES PARA BOMBA DP100
BOMBA: V8860A090W A 099W - CODIFICADA
MOTOR: Perkins P4000 - AGRÍCOLA
BOMBA: V8860A090W A 099W - CODIFICADA

Teste Operação RPM Requisitos

1 Enchimento e Sangria 100 máx Todos os injetores devem estar injetando

2 Vácuo da bomba 100 16 pol Hg (406mmHg). Tempo máximo permitido 60 segundos.

3 Pressão de transferência 100 Mínimo de 0,7 bar (10 lbf/pol²)

4 Avanço 100 0 a 0,5°

5 Avanço 700 0 a 0,5°

6 Pressão de Transferência 900 3,4 a 4,8 bar (50 a 70lbf/pol²)

7 Avanço 1000 2,5 a 3,75°.

8 Avanço 1100 4,0 a 4,5°.

9 Retorno 1000 5 a 70 cm³ por 100 injetadas. (Vazão média de 50 a 700 cm³/min)

10 Dosagem máxima Ajuste como * Tolererância de dosagem ± 0,5 mm³/injetada. A diferença entre provetas
código na placa não deve exceder 5,0 mm³/ inj. Veja nota 1

11 Dosagem de partida 100 A dosagem média mínima deve ser como no teste 10 menos
25,0 mm³/inj. Veja nota 1.

12 Dosagem v. tabela Anote a dosagem média em cm³.

13 Ajuste do regulador v.tabela Ajuste a alavanca do acelerador, através do parafuso topador da máxima rotação,
para obter dosagem média de 3,0 cm³. Nenhuma proveta deve exceder a 3,5 cm³.
Trave o parafuso topador.

14 Dosagem v. tabela A dosagem média não deve exceder 0,6 cm³.

15 Verificação da Dosagem v.tabela Com a alavanca do acelerador ajustada como no teste 13, a dosagem média não
deve ser menor que a do teste 12 menos 0,2 cm³.

16 Operação com o estrangulador 200 A dosagem média não deve exceder 1,0 cm³. Alavanca do estrangulador fechada.

17 Operação com o acelerador 200 A dosagem média não deve exceder a 1,5 cm³. Alavanca do acelerador fechada.
Abaixe a roração da bancada de testes para 100 RPM e desligue-a. Retire o medidor da pressão de tranferência e recoloque o solenóide.
Ligue a bancada de testes e sangre a bomba como no teste 1.
18 Verificação do Solenóide 350 Desligue o solenóide e aguarde 5 segundos. Acione o contador de injeções.
A dosagem média não deve exceder 0,6 cm³.
Religue o solenóide.
19 Dosagem 1100 Dosagem como no teste 12 menos 0,2 cm³.

20 Ajuste do regulador Metade do RPM Ajuste a alavanca do acelerador para obter dosagem média de 3,0 cm³. Trave o
indicado na placa parafuso topador

21 Sincronização Pela conexão U injete óleo a 56 bar, ajuste o dispositivo de sincronização em

108° e grave uma linha na flange da bomba. Trave o eixo através do parafuso;
para tanto posicione a arruela de maneira que o parafuso de travamento fique
localizado no furo com o diâmetro maior. Torqueie com 60lbfpés. Remova a
engrenagem de acionamento.

POSIÇÃO DA MOLA teste 12 teste 13 teste 14 teste 15

DO REGULADOR rpm rpm rpm rpm
2 1100 1150 1200 1100

CONSULTE NO FINAL DAS INSTRUÇÕES GERAIS PARA TESTE, AS INFORMAÇÕES

RELATIVAS AO AJUSTE DA DOSAGEM MÁXIMA E ROTAÇÃO E AS VARIAÇÕES QUE
ESTES AJUSTES PODEM CAUSAR NO DESEMPENHO DO MOTOR.
264
