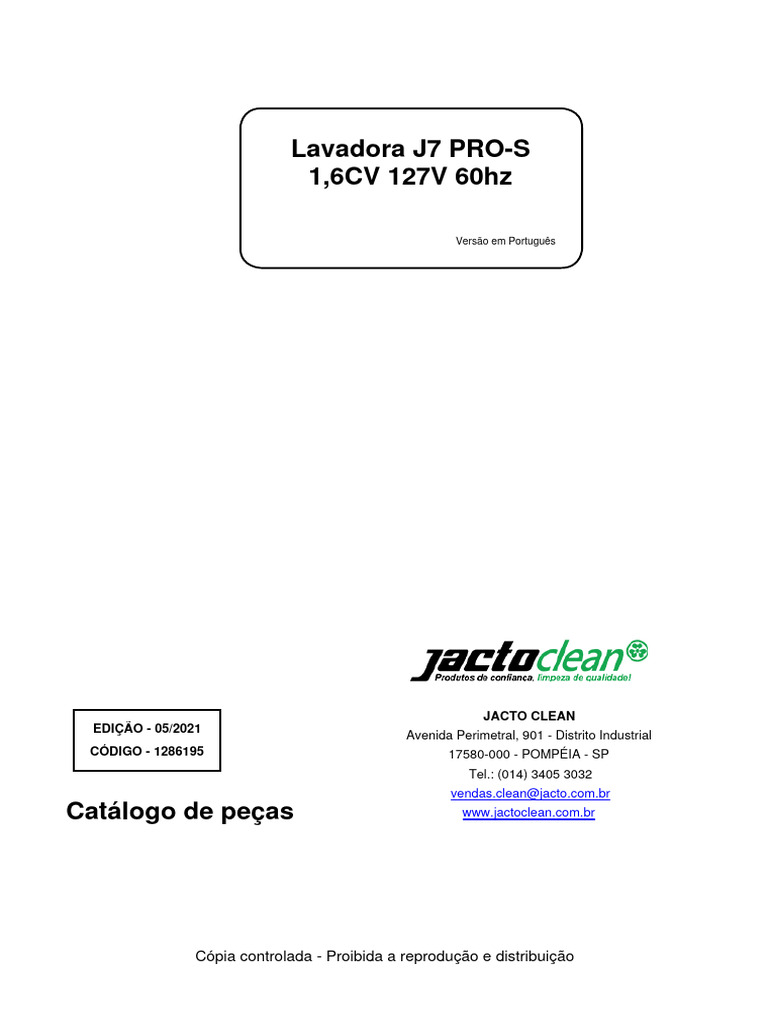

Lavadora J7 PRO-S

1,6CV 127V 60hz

Versão em Português

JACTO CLEAN
EDIÇÃO - 05/2021
Avenida Perimetral, 901 - Distrito Industrial
CÓDIGO - 1286195 17580-000 - POMPÉIA - SP
Tel.: (014) 3405 3032
vendas.clean@jacto.com.br
Catálogo de peças www.jactoclean.com.br

Cópia controlada - Proibida a reprodução e distribuição

 LINHA PROFISSIONAL
EQUIPAMENTO PÁG.
Lavadora J7 PRO-S 1,6CV 127V 60hz.............................................................................................
4

Cópia controlada - Proibida a reprodução e distribuição

3
 Lavadora J7 PRO-S 1,6CV 127V 60hz
(RG: 1286195 Edição: 2021/05)
CONJUNTOS DE MONTAGEM PÁG.
CABEÇOTE COMPLETO 22
CAIXA ELÉTRICA COMPLETA 18
GATILHO COMPLETO 8
GATILHO COMPLETO J7 PRO-S 12
GUIA DOS PISTÕES RESIDENCIAL COMPLETO 14
LANÇA REGULÁVEL 1500PSI 10
LAVADORA J7 PRO-S 1,6CV 127V 60HZ 20
MICRO COMPLETO 25A 23
MOTOBOMBA 6L/MIN.127V 60HZ ST 6
MOTOR E CARTER 1,6CV 127V 60HZ 6L 16
REGULADOR DE PRESSÃO 100 BAR 24
VÁLVULA DE RETENÇÃO O 6 - MODELO "1" 25
VÁLVULA DE RETENÇÃO O 6 - MODELO "2" 5

Cópia controlada - Proibida a reprodução e distribuição

4
 VÁLVULA DE RETENÇÃO O 6 - MODELO "2"

658633-19J

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 658633 Válvula de retenção O 6 - Modelo "2" 1
01 909234 Anel O 10,82mm 1,78mm nitrilica 70 Shore A 1
OR1-13

Cópia controlada - Proibida a reprodução e distribuição

5
 MOTOBOMBA 6L/MIN.127V 60HZ ST

1285356-21D

Cópia controlada - Proibida a reprodução e distribuição

6
 MOTOBOMBA 6L/MIN.127V 60HZ ST
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1285356 Motobomba 6l/min.127V 60Hz ST 1
01 1249761 Cabo elétrico completo 127V 1
02 1251237 Guia dos pistões residencial completo 1
03 1284666 Cabeçote completo 1
04 1285239 Motor e carter 1,6CV 127V 60Hz 6L 1

05 244368 Parafuso M8 x 25 x 1,25 2

06 519736 Arruela de pressão Ø8,1 5
07 737734 Parafuso cab.cilindrica sextavado interno M8 x 3
1,25 x 65mm C12.9
09 511774 Cabo elétrico Stop Total 2 x 1,5mm2 x 490mm 1

Cópia controlada - Proibida a reprodução e distribuição

7
 GATILHO COMPLETO

1284025-21D

Cópia controlada - Proibida a reprodução e distribuição

8
 GATILHO COMPLETO
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1284025 Gatilho completo 1
01 1284013 Gatilho completo J7 PRO-S 1
02 1284009 Lança regulável 1500psi 1

Cópia controlada - Proibida a reprodução e distribuição

9
 LANÇA REGULÁVEL 1500PSI

1284009-21E

Cópia controlada - Proibida a reprodução e distribuição

10
 LANÇA REGULÁVEL 1500PSI
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1284009 Lança regulável 1500psi 1
01 008540 Anel O 15,6mm 1,78mm nitrilica 70 Shore A 1
OR1-16
02 1285513 Corpo do bico Ø1,1 1
03 1285515 Bocal interno plástico 1
04 1285525 Bocal da lança 1

05 1285524 Capa reguladora 3 funções 1

06 1285511 Tubo da lança 1
07 1285512 Conector M22 do gatilho 1
08 1291542 Arruela backup Ø13,7x1,6 1
09 1292661 Bico M4 x Ø1,2mm 1

10 231845 Anel O 9,19mm 2,62mm nitrilica 90 Shore A 1

OR1-110
11 567099 Anel anti-extrusão 1
12 693424 Anel de vedação OR2-012 1

Cópia controlada - Proibida a reprodução e distribuição

11
 GATILHO COMPLETO J7 PRO-S

1284013-21E

Cópia controlada - Proibida a reprodução e distribuição

12
 GATILHO COMPLETO J7 PRO-S
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1284013 Gatilho completo J7 PRO-S 1
01 1290233 Protetor esquerdo do gatiho 1
02 1290234 Protetor direito do gatiho 1
03 1290080 Tampão da válvula 1
04 909234 Anel O 10,82mm 1,78mm nitrilica 70 Shore A 1
OR1-13

05 1290072 Mola d.7x1x20 gatilho 1

06 1155955 Esfera Aço Inox Ø 7,14 1
07 1290086 Assento da mola 1
08 1290082 Conector mangueira gatilho 1
09 1290085 Tubo entrada gatilho 1

10 1290074 Acionado do gatilho 1

11 1290075 Trava segurança 1
12 1290240 Guia do tubo 2
13 1290083 Tubo saida gatilho 1
14 1290079 Conector da lança 1

15 1290221 Manopla para gatilho 1

16 1290215 Vávula completa latão 1
17 1290214 Pino Ø3X20 Inox 1
18 950000246 Anel de vedação D10x2 2

Cópia controlada - Proibida a reprodução e distribuição

13
 GUIA DOS PISTÕES RESIDENCIAL COMPLETO

1251237-19F

Cópia controlada - Proibida a reprodução e distribuição

14
 GUIA DOS PISTÕES RESIDENCIAL COMPLETO
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1251237 Guia dos pistões residencial completo 1
01 348474 Anel retenção para eixo Ø12 aço 3
02 566539 Anel Ø9,12 x Ø3,53 nitrilica 70 OR1-204 3
03 658492 Apoio da gaxeta 3
04 658583 Guia da mola 3

05 658682 Pistão ø 12 x 73 3
06 658823 Mola de compressão 3
07 737742 Retentor - ref.03227 BRG/NB 3
08 737759 Anel Ø 75,87 2,62 Nitrilica 70 Sh.A OR1-151 1
09 741397 Guia dos pistões 1

10 745745 Filtro com vedação 1

11 745752 Bico de entrada com anel 1

Cópia controlada - Proibida a reprodução e distribuição

15
 MOTOR E CARTER 1,6CV 127V 60HZ 6L

1285239-21D

Cópia controlada - Proibida a reprodução e distribuição

16
 MOTOR E CARTER 1,6CV 127V 60HZ 6L
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1285239 Motor e carter 1,6CV 127V 60Hz 6L 1
01 573428 Parafuso cabeça panela philips M5 4
02 1255540 Capa protetora mb 15L 1
03 501692 Arruela lisa Ø5,2 2
04 1282447 Tampa traseira 1

05 1282421 Anel de isolação 2

06 244202 Rolamento de esfera fixo 1 car.17,0mm 1
40,0mm 12,0mm 6203 2Z C3
07 066910 Motor elétrico completo - 110V 1
08 739359 Rolamento de esfera fixo 1 car.17,0mm 1
47,0mm 14,0mm 6303 C3
09 1283369 Carter da bomba 1

10 812040 Anel de vedação ORI - 028 1

11 1155957 Retentor bau ø17 x ø35 x 7 1
12 244327 Parafuso sextavado M5 x 0,8 x 135mm 3
13 520676 Arruela de pressão Ø5,1 3
14 693127 Excêntrico 58 1

15 752915 Rolamento axial - ref."INA" 5110580 1

16 1243448 Capacitor CMLW75µF 250V 50/60HZ 3000h 1
TS
17 1283356 Caixa elétrica completa 1
18 1283444 Iterruptor bipolar sem capa 1
19 1282984 Eixo acionador da chave 1

20 1258588 Botão do interruptor 1

21 747824 Anel de vedação O 6,8mm 1,9mm nitrilica 70 1
Shore A ref.Parker 6107

Cópia controlada - Proibida a reprodução e distribuição

17
 CAIXA ELÉTRICA COMPLETA

1283356-21E

Cópia controlada - Proibida a reprodução e distribuição

18
 CAIXA ELÉTRICA COMPLETA
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1283356 Caixa elétrica completa 1
01 1283358 Anel de vedação silicona Ø183x2,62 1
02 1283370 Corpo da caixa elétrica 1
03 1283099 Tampa da caixa elétrica 1
04 1187829 Parafuso autoatarraxante cabeça cônica PH3,5 2
x 10

Cópia controlada - Proibida a reprodução e distribuição

19
 LAVADORA J7 PRO-S 1,6CV 127V 60HZ

1286195-21D

Cópia controlada - Proibida a reprodução e distribuição

20
 LAVADORA J7 PRO-S 1,6CV 127V 60HZ
Continuação

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1286195 Lavadora J7 PRO-S 1,6CV 127V 60hz 1
01 1284025 Gatilho completo 1
02 1285312 Cabo do chassi J7 Pró-S 1
03 573428 Parafuso cabeça panela philips M5 1
04 501692 Arruela lisa Ø5,2 1

05 1286611 Fixador do cabo elétrico 1

06 829341 Parafuso sextavado M8 x 16 x 1,25 1
07 1287345 Manípulo knob macho M6x40 2
08 810689 Porca sextavada M6 x 1 CL8 2
09 1285303 Chassi completo J7 PRO-S 1

10 1287335 Carenagem completa J7 PRO-S 1

11 256065 Mangueira Completa 1/4" X 6300 1
12 1288497 Grampo de fixação I495 4
13 1287477 Sapata para tubo 1" 2
14 810770 Porca sextavada M8 x 1,25 2

15 1287317 Bucha espaçadora Ø8,5x7 3

16 1285529 Roda Ø200 completa 2
17 127290 Trava 2
18 1167892 Mangueira flexível transparente ø3/16" x 1
430mm
19 756627 Engate rapido de 1/2" - ref. " Tramontina 1

20 1285356 Motobomba 6l/min.127V 60Hz ST 1

21 810705 Parafuso sextavado M8 x 30 x 1,25 2
22 1288856 Ponteira interna para tubo 1" 2
23 733253 Arruela lisa Ø8,2 X Ø25,4 X 1,5 AÇO 3
24 013433 Arruela lisa Ø8,4 2

25 818153 Arruela lisa 210 x 370 x 30 2

Cópia controlada - Proibida a reprodução e distribuição

21
 CABEÇOTE COMPLETO

1284666-21D

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1284666 Cabeçote completo 1 27 940106 Anel O 5,28mm 1,78mm nitrilica 70 Shore A 1
01 1256275 MICRO COMPLETO 25A 1 OR1-9
02 1279959 Cabeçote - usinado 1 28 887405 Anel de vedação ø9,2 SEC W 2,16 Borracha 1
03 1284020 Conector de saida M22 1
04 1283162 Sede Ø12 x 7 1

05 1284012 Regulador de pressão 100 bar 1

06 1284016 Pastilha de sucção 6l/min 1
07 1285046 Bico p/ mangueira Ø7,2x1/4" BSP 1
08 049734 Assento de vedação 1
09 225474 Mola de compressão arame red.8,4mm 7,7mm 1
1284N/m 11,5mm

10 231969 Esfera 1
11 325290 Anel de vedação OR1-112 1
12 417709 Anel de vedação ORI-12 1
13 430801 Anel de vedação OR1-010 2
14 658518 Tampa M20 3

15 658559 Gaxeta U-12 3

16 658575 Pistão nadador 1
17 658633 Válvula de retenção O 6 - Modelo "2" 3
18 658641 Válvula de retenção O 6 - Modelo "1" 3
19 658658 Pistão piloto 1

20 739383 Anel O 4,42mm 2,62mm nitrilica 70Shore A 1

OR2-106
21 739409 Tampão 1/4" - 19 BSP 1
22 870436 Anel anti-extrusão diam. int. 4.9/5.0 1
23 901405 Anel de vedação OR1-014 4
24 909234 Anel O 10,82mm 1,78mm nitrilica 70 Shore A 1
OR1-13

25 917344 Anel O 4,47mm 1,78mm nitrilica 70 Shore A 1

OR1-8
26 930339 Mola de compressão 1

Cópia controlada - Proibida a reprodução e distribuição

22
 MICRO COMPLETO 25A

1256275-19F

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1256275 MICRO COMPLETO 25A 1
01 184382 Parafuso com sextavado interno M5x0.8x16 1
CL12.9
02 444109 Porca sextavada M5 X 0,8 1
03 818054 Arruela lisa Ø3,2x7x0,5 aço 1
04 839084 Suplemento vedador 1

05 856146 Grampo U 1
06 856153 Microrutor 25-A - 277 VAC 1
07 856187 Pino de fixação do micro 1
08 858704 Guia do micro 1
09 858894 Caixa do micro 1

Cópia controlada - Proibida a reprodução e distribuição

23
 REGULADOR DE PRESSÃO 100 BAR

1284012-21E

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 1284012 Regulador de pressão 100 bar 1
01 029370 Disco de vedação 1
02 1284005 Guia do piloto 1
03 567420 Mola de compressão 1
04 749796 Anel de vedação O 3,68mm 1,78mm nitrilica 70 1
Shore A OR1-7

05 832857 Anel de vedação O Ø17,12mm x 2,62mm 1

nitrilica 70 Shore A OR1-115
06 856120 Apoio da mola 1
07 856237 Anel anti-extrusão 1
08 856138 Piloto com haste 1

Cópia controlada - Proibida a reprodução e distribuição

24
 VÁLVULA DE RETENÇÃO O 6 - MODELO "1"

658641-19J

Ref. CÓDIGO DESCRIÇÃO QTD. Ref. CÓDIGO DESCRIÇÃO QTD.

00 658641 Válvula de retenção O 6 - Modelo "1" 1
01 231845 Anel O 9,19mm 2,62mm nitrilica 90 Shore A 1
OR1-110

Cópia controlada - Proibida a reprodução e distribuição

25
