3070 PD - 2012

CATALOGO DE PEÇAS JM3070PD

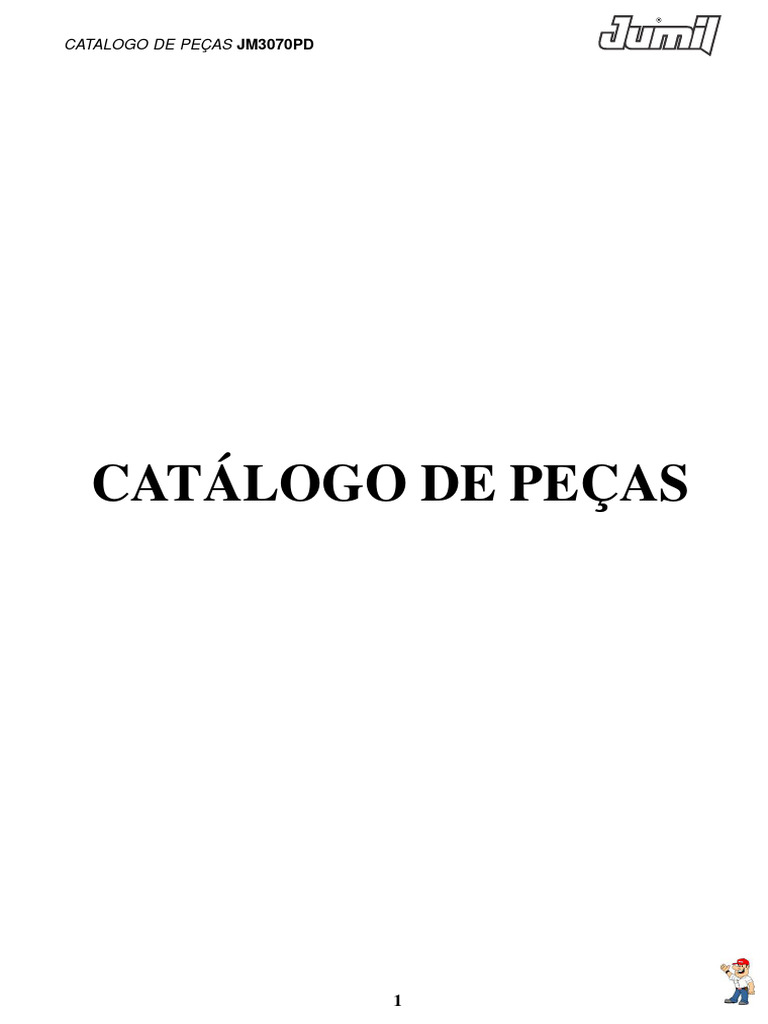

CATÁLOGO DE PEÇAS
1
INTRODUÇÃO
As ilustrações dos desenhos em vistas explodidas mostram a montagem típica

dos vários conjuntos e peças componentes. Identificando a peça no nº de referência
das vistas explodidas, se identifica também o código, nome da peça e/ou conjunto.
As designações de conjuntos e/ou peças direita e esquerda, entendem-se em

relações a máquina vista por trás quando acoplada no trator.
Os pedidos de peças deverão ser enviados ao setor de vendas de peças de

reposição da JUMIL em impresso padronizado, constando-se a série, modelo e
ano de fabricação da máquina, gravados na plaqueta de identificação da mesma.
DEVIDO AO CONTÍNUO DESENVOLVIMENTO INDUSTRIAL E TECNOLÓGICO,

A JUMIL RESERVA-SE NO DIREITO DE EFETUAR MODIFICAÇÕES NO
PROJETO DA MÁQUINA, SEM AVISO PRÉVIO.
2
ÍNDICE
QUADRO 07/09L ................................................................................................................... 4
QUADRO 11L ........................................................................................................................ 6
PLATAFORMA E CORRIMAO 07L .......................................................................................... 8
PLATAFORMA E CORRIMAO 09/11L .................................................................................... 10
EIXO RODA DE TRANSPORTE 07/09L ............................................................................... 12
EIXO RODA DE TRANSPORTE 11L .................................................................................... 14
RODAGEM 07/09/11L ........................................................................................................... 16
CABECALHO 07/09/11L ........................................................................................................ 20
TURBINA 540RPM ................................................................................................................ 22
CARDAN HOMOCINETICO C/RODA LIVRE ......................................................................... 24
SISTEMA PNEUMATICO TUBULACAO DE AR 07L ............................................................... 26
SISTEMA PNEUMATICO TUBULACAO DE AR 09/11L .......................................................... 28
ADUBADORA DOSADOR FERTISYSTEM STD ................................................................... 30
DEPOSITO DE FERTILIZANTES 07L ................................................................................... 34
TRANSMISSAO DA CATRACA .............................................................................................. 40
CAMBIO DO ADUBO ............................................................................................................ 42
CAMBIO DA SEMENTE ........................................................................................................ 44
SISTEMA HIDRAULICO MARCADOR DE LINHA CONJUGADO 07/09L ................................ 48
SISTEMA HIDRAULICO MARCADOR DE LINHA CONJUGADO 11L ..................................... 50
SISTEMA HIDRAULICO MARCADOR DE LINHA INDEPENDENTE 07/09L ........................... 52
SISTEMA HIDRAULICO MARCADOR DE LINHA INDEPENDENTE 11L ................................ 54
MARCADOR DE LINHA HIDRAULICO 07L ............................................................................ 56
MARCADOR DE LINHA HIDRAULICO 09/11L ....................................................................... 58
UNIDADE SEMEADORA PANTOGRAFICA CURTA .............................................................. 60
UNIDADE SEMEADORA PANTOGRAFICA LONGA .............................................................. 64
CONJUNTO BASE FIXACAO DO BLOCO ........................................................................... 68
DISTRIBUIDOR DE SEMENTES .......................................................................................... 70
CONJUNTO BANDA CONTROLADORA DE PROFUNDIDADE 4.1/2X15 ............................. 74
CONJUNTO BANDA CONTROLADORA DE PROFUNDIDADE ........................................... 76
CONJUNTO BANDA CONTROLADORA PROFUNDIDADE SIMETRICA .............................. 78
CONJUNTO COMPACTADOR EM "V" .................................................................................. 80
DISCO DUPLO SEMEADOR 14" - DESENCONTRADO ...................................................... 82
DISCO SEMEADOR 14" - DESENCONTRADO (R.CON) .................................................... 84
DISCO CORTE 17" .............................................................................................................. 86
DISCO CORTE 17" C/ANEL CONTROLADOR DE PROFUNDIDADE ................................. 88
ADUBADOR ......................................................................................................................... 90
DISCO ADUBADOR 15" - DESENCONTRADO ................................................................... 92
SULCADOR ......................................................................................................................... 94
KIT COLANTES 3070PD ...................................................................................................... 96
KIT COLANTES TURBINA .................................................................................................... 98
ÍNDICE NUMERICO DE CÓDIGOS ..................................................................................... 100
3
4
QUADRO 07/09L
REF CODIGO DESCRICAO
1 27.30.410 CONJ PE DE APOIO

2 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
3 04.27.400 BRACADEIRA
4 70.16.010 TRAVA DE ACO 5/32"X69
5 70.19.157 ARRUELA DE PRESSAO B12 DIN127 ZN
6 70.11.355 PORCA SEXT MA12 DIN 934-5 ZN
7 27.18.277 PINO TRAVA
8 27.18.313 SUPORTE PE DE APOIO
9 27.30.171 PE DE APOIO
10 50.01.038 PINO DE ENGATE
11 A 27.41.864 QUADRO 07L PANT
12 B 27.41.750 QUADRO 09L
13 70.16.026 TRAVA DE ACO 3/16"X94
14 13.11.286 PORTA MANUAL DE INSTRUCOES
15 70.04.617 PF SEXT RT MA6X22 DIN 933-8.8
16 70.18.009 ARRUELA LISA 1/4"
A - 07L
B - 09L
Man: 3679 Des: 3679
5
6
QUADRO 11L
1 27.30.410 CONJ PE DE APOIO

2 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
4 70.16.010 TRAVA DE ACO 5/32"X69
7 27.18.277 PINO TRAVA
8 27.18.313 SUPORTE PE DE APOIO
9 27.30.171 PE DE APOIO
10 70.04.318 PF SEXT RP MA18X130 DIN 931-8.8
11 70.04.322 PF SEXT RP MA18X170 DIN 931-8.8
12 27.41.541 SUPORTE DE UNIAO
13 70.16.026 TRAVA DE ACO 3/16"X94
17 04.17.048 ALGEMA
18 27.41.843 QUADRO 11L
19 27.41.539 CHAPA SUPERIOR
20 13.11.286 PORTA MANUAL DE INSTRUCOES
21 70.04.617 PF SEXT RT MA6X22 DIN 933-8.8
22 70.18.009 ARRUELA LISA 1/4"
Man: 3680 Des: 3680
7
8
PLATAFORMA E CORRIMAO 07L

1 27.42.497 CHAPA CENTRAL PLATAFORMA

2 70.04.437 PF SEXT RT MA12X35 DIN 933-5.6 ZN
3 E 27.42.369 PLATAFORMA ESQ 07L
4 27.41.871 CORRIMAO 07L
5 27.41.150 ESCADA ARTICULAVEL
6 27.41.202 BUCHA ESPACADORA
9 D 27.42.368 PLATAFORMA DIR 07L
10 27.41.143 CHAPA DE FIXACAO
11 70.18.013 ARRUELA LISA 1/2"
12 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
14 27.41.763 SUPORTE DA PLATAFORMA
15 D 27.49.150 CORRIMA AUXILIAR DIREITO
E 27.49.151 CORRIMAO AUXILIAR ESQUERDO
16 90.01.063 TAPO F24,5XA30
17 70.04.696 PF SEXT RT MA12X35 DIN 933-8.8
D - DIREITO
E - ESQUERDO
Man: 3979 Des: 3979
9
10
PLATAFORMA E CORRIMAO 09/11L

1 A 27.41.387 CORRIMAO ESQ 09L

B 27.41.858 CORRIMAO ESQ 11L
3 A 27.41.384 PLATAFORMA ESQ 09L
B 27.41.491 PLATAFORMA ESQ 11L
4 A 27.41.388 CORRIMAO DIR 09L
B 27.41.857 CORRIMAO DIR 11L
5 27.41.150 ESCADA ARTICULAVEL
9 A 27.41.383 PLATAFORMA DIR 09L
B 27.41.490 PLATAFORMA DIR 11L
10 27.41.143 CHAPA DE FIXACAO
11 70.18.013 ARRUELA LISA 1/2"
12 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
14 27.41.763 SUPORTE DA PLATAFORMA
15 D 27.49.150 CORRIMAO AUXILIAR DIR
E 27.49.151 CORRIMAO AUXILIAR ESQ
16 90.01.063 TAPO F24,5XA30
D - DIREITO
E - ESQUERDO
A - 09L
B - 11L
Man: 3980 Des: 3980
11
8 23 30
2
1
9
2
3 10
4 11
5 12
15 16
17 13
6 18
14
19 20
21
29
31
26
27 4 24 1
28
16 15
4
21 22
29 1 25
12
EIXO RODA DE TRANSPORTE 07/09L
1 93.04.003 GRAXEIRA CURVA M8X1-45 DIN71412B

2 27.30.325 MANCAL ARTICULACAO CILINDRO
3 70.04.716 PF SEXT RT MA16X45 DIN 933-8.8
4 70.14.207 PORCA AUTOTRAVANTE MA16 DIN 980-8
5 27.41.260 CALCO DO CILINDRO
6 27.29.437 ENGATE DO CILINDRO
8 27.30.330 KIT REPARO CILINDRO 4.1/2"X2"
9 27.41.059 CILINDRO HIDRAULICO 4.1/2"X2"-169
10 70.04.231 PF SEXT RP MA6X80 DIN931-8.8
11 70.14.202 PORCA AUTOTRAVANTE MA6 DIN980-8ZN
12 27.30.584 CALCO DE REGULAGEM
13 27.30.414 TRAVA SEG TRANSPORTE
14 70.16.001 TRAVA DE ACO 1/8"X49
19 93.05.005 GRAXEIRA RETA M8X1 DIN71412A
20 27.30.417 PINO EMANCHADO 5/16"X90
21 27.41.273 TAMPA DO MANCAL
22 A 27.41.861 EIXO RODA TRANSPORTE 07L
B 27.41.178 EIXO RODA TRANSPORTE 09L
23 27.30.413 CONJ TRAVA SEGURANCA TRANSPORTE
24 D 27.41.822 ALGEMA DIREITA
25 E 27.41.823 ALGEMA ESQUERDA
26 70.12.526 PORCA CASTEL0 MB22 DIN 937-5
27 70.18.001 ARRUELA LISA 7/8"
28 27.29.550 EIXO DE ARTICULACAO CILINDRO
29 70.04.719 PF SEXT RT MA16X60 DIN 933-8.8
30 27.30.583 CONJ CALCO DO CILINDRO
31 70.17.025 CONTRAPINO 3/16" X 1.1/2"
A - 07L D - DIREITO
B - 09L E - ESQUERDO
Man: 3682 Des: 3682
13
4 6 6
2
1
5 7
15 16 17
2
5
3 8 9
11 12 13 14 2
10
5 4 6 6 18
2 2
19
23
14
5 8 9 7
1 11 12 13 14 2 27
21
26
3 10 24
20
18 26
16 15
25
27 20 22
17
EIXO RODA DE TRANSPORTE 11L

1 27.41.555 PINO REMANCHADO CIL HIDRAULICO

2 70.17.025 CONTRAPINO 3/16" X 1.1/2"
3 27.41.542 CILINDRO HIDR 3.1/2"X1.1/2"-180
4 27.41.552 TRAVA DE SEGURANCA P/TRANSPORTE
5 70.16.001 TRAVA DE ACO 1/8"X49
6 37.03.029 PINO FIXADOR DA DOBRADICA
7 70.04.231 PF SEXT RP MA6X80 DIN931-8.8
9 27.41.553 CALCO DE REGULAGEM
10 27.41.554 FLANGE DE APOIO
11 27.41.259 ENGATE DO CILINDRO
13 70.18.001 ARRUELA LISA 7/8"
14 70.12.526 PORCA CASTEL0 MB22 DIN 937-5
18 27.25.019 EIXO DE ARTICULACAO DA RODAGEM
19 27.41.537 EIXO RODA TRANSPORTE 11L
21 D 27.41.822 ALGEMA DIREITA
22 E 27.41.823 ALGEMA ESQUERDA
23 27.41.568 CONJ CALCO DO CILINDRO
24 27.41.567 CONJ TRAVA SEGURANCA TRANSPORTE
25 27.41.549 KIT REPARO CILINDRO 3.1/2"X1.1/2"
27 70.04.719 PF SEXT RT MA16X60 DIN 933-8.8
D - DIREITO
E - ESQUERDO
Man: 3683 Des: 3683
15
28 29 30 8 10 9
15
1 2 3 60 4 52
53
31 38
11 19
5
20
36
32 33 39
61
6 37
34
7 35
18 40
11
8 44
45 41
9 51
42
10 12 43
13
11 46 47 62
14
54
21 22 23
12
48
16 58
17
18
24
59
56
49 50 63 51
57
25 26 27 55
16
RODAGEM 07/09/11L
1 70.17.026 CONTRAPINO 3/16" X 1"

2 70.18.075 ARRUELA LISA 3/4"
3 27.30.139 ENGRENAGEM ESTICADOR
4 27.30.134 REGULADOR DO ESTICADOR
5 27.30.514 MOLA DO ESTICADOR RODAGEM
6 27.41.053 MANCAL MAIOR RODAGEM
7 27.30.113 EIXO PIVO
8 27.18.685 ARRUELA DE ENCOSTO
11 93.05.003 GRAXEIRA RETA 1/4"UNF
12 04.50.011 APOIO DA MOLA
13 27.29.446 MOLA COMPRESSAO D13,5 DI43,0LO145
14 27.31.239 TUBO REDONDO
15 27.30.133 CONJ ESTICADOR DE CORRENTE
16 27.30.116 HASTE REGULADORA RODAGEM
17 27.30.124 EIXO FIX HASTE
18 70.17.025 CONTRAPINO 3/16" X 1.1/2"
21 81.01.005 RETENTOR 60,0X90,0X10,0 00517-BR
23 73.02.201 ROLAMENTO ROLOS CONICOS 32210
24 D 27.29.555 PORCA DA RODA MB16
25 96.02.011 PNEU MILITAR BL 6.50-16 10L
26 96.01.001 CAMARA DE AR G16/TR-15
27 96.03.035 RODA 5.50K X 16
28 70.14.038 PORCA INSERTO NYLON MB18 DIN985-6
30 27.41.054 MANCAL MENOR RODAGEM
32 70.18.003 ARRUELA LISA 5/16"
33 70.11.384 PORCA SEXT MB12 DIN934-5
34 D 27.41.831 SUPORTE DIREITO DA RODA
35 E 27.41.832 SUPORTE ESQUERDO DA RODA
36 83.04.003 EMENDA TIPO 26 ABNT 210A
37 83.01.205 CORRENTE ROLOS ABNT 210AX70 ELOS
38 70.04.878 PF SEXT RP MB18X95 DIN 960-8.8
39 D 27.41.394 PROTETOR DIREITO
42 27.30.132 ENGRENAGEM MOTORA Z-18
43 71.01.352 CHAVETA PARALELA A10X8X32 DIN6885
44 70.12.548 PORCA CASTELO MB24 DIN 935-5
46 81.01.035 RETENTOR 55,0X80,0X10,0 00459-BR
47 27.30.122 MANCAL
48 D 70.41.011 PARAFUSO RODA MB16X50
49 27.30.119 EIXO DA RODA
50 27.29.829 PROTETOR
51 70.04.638 PF SEXT RT MA8X20 DIN933-8.8 ZN
52 D 27.30.118 EIXO DIREITO DA RODA
53 E 27.30.129 EIXO ESQUERDO DA RODA
54 E 27.41.828 RODAGEM COMPLETA ESQUERDA 650X160
55 D 27.41.827 RODAGEM COMPLETA DIREITA 650X160
Man: 3690 Des: 3690
17
28 29 30 8 10 9
15
1 2 3 60 4 52
53
31 38
11 19
5
20
36
32 33 39
61
6 37
34
7 35
18 40
11
8 44
45 41
9 51
42
10 12 43
13
11 46 47 62
14
54
21 22 23
12
48
16 58
17
18
24
59
56
49 50 63 51
57
25 26 27 55
18
RODAGEM 07/09/11L
56 E 27.41.830 CONJ SUPORTE ESQUERDO DA RODA

57 D 27.41.829 CONJ SUPORTE DIREITO DA RODA
58 E 70.41.012 PARAFUSO RODA MB16X50 RE
59 E 27.29.556 PORCA DA RODA MB16-RE
60 27.32.428 BUCHA CILINDRICA 19,0X23X33
61 E 27.41.397 PROTETOR ESQUERDO
62 32.40.531 ARRUELA POSICIONADORA
D - DIREITO
E - ESQUERDO
Man: 3690 Des: 3690
19
19
3 27 28 29
3
20 23
1 21
24 26 27 15
25
22
2 18
6
3
3
7
17
9
4
4
12
5
20
8
3
6 16 13
7
8 12
6
14
8 10 11
9
13
8 14
6
10 11
CABECALHO 07/09/11L
1 27.32.546 PINO DE ENGATE 32X165

2 27.44.990 ENGATE C/ ROTULA F33
3 70.16.026 TRAVA DE ACO 3/16"X94
4 27.30.371 PINO REMANCHADO 1.1/8"X215
5 27.18.333 GRAMPO DE FIXACAO M16X120X162
7 04.17.048 ALGEMA
8 70.16.153 PINO TRAVA C/ ARGOLA 5/16X2"
9 27.34.283 SUPORTE CABECALHO
10 27.16.049 PINO DA ARTICULACAO
11 70.04.335 PF SEXT RP MA20X100 DIN 931-8.8
12 70.04.733 PF SEXT RP MA20X180 DIN 931-8.8
13 27.34.287 SUPORTE ARTICULACAO
15 27.02.500 CONJ DO LEVANTE MECANICO
16 A 27.41.065 CABECALHO 07/09L
B 27.41.510 CABECALHO 11L
19 27.02.702 MANIVELA
20 70.23.038 REBITE CAB RED 1/4X1.1/2-SAE J492
21 27.02.600 TUBO EXTERNO
22 73.04.350 ROLAMENTO AXIAL ESFERAS 51204
23 27.02.800 CONJ EIXO REGULADOR
24 27.02.900 CONJ TUBO INTERNO DO LEVANTE
25 27.25.556 GUIA DO FLEXIVEL
28 37.19.186 REGULADOR CABECALHO
29 37.01.091 PINO DE ENGATE DO CILINDRO
A - 07/09L
B - 11L
Man: 3691 Des: 3691
21
22
TURBINA 540RPM
1 27.26.182 EIXO DA VENTOINHA

2 84.02.053 CORREIA POLY V DIN7867 16PJ1287
3 71.04.005 ANEL RETENCAO 80X2,50-DIN 472
4 71.01.403 CHAVETA PARALELA B8X7X32 DIN6885
7 27.26.161 POLIA 305J16
8 27.34.664 EIXO TOMADA DE POTENCIA
9 70.18.013 ARRUELA LISA 1/2"
12 70.04.695 PF SEXT RT MA12X30 DIN933-8.8
13 73.03.056 ROLAMENTO FIXO ESF 6208-RS/C3
17 27.26.132 MANCAL SUPERIOR
19 27.34.361 TAMPA FRONTAL DA TURBINA
20 27.26.172 CONJ VENTOINHA
21 70.18.005 ARRUELA LISA 1/4"
22 27.30.699 CONDUTOR SAIDA DE AR
23 70.04.233 PF SEXT RP MA6X90 DIN931-8.8 ZN
24 27.34.360 TAMPA TRASEIRA DA TURBINA
26 27.34.470 CONJ FIXACAO MANGUEIRA
27 70.14.018 PORCA INSERTO NYLON MA18 DIN985-6
28 70.18.078 ARRUELA LISA 3/4"
30 27.15.640 ABRACADEIRA
31 27.29.947 PROTETOR
32 27.29.274 PARAF BORBOLETA M8X16
33 70.18.004 ARRUELA LISA 5/16"
34 27.34.468 BARRA FIX LONGA
35 27.26.180 CONJ MANCAL SUPERIOR-540 RPM
36 70.07.705 PF FRANCES M10X30 DIN603-8.8
37 27.38.649 SUPORTE DA MANGUEIRA CONDUTORA
39 27.15.636 SUPORTE DE FIXACAO DA TURBINA
40 27.04.805 FIXADOR DA MANGUEIRA
41 71.06.067 ABRACADEIRA ROSCA S/FIM 102-121
42 27.30.708 MANGUEIRA COND SAIDA AR 4"X1500
46 27.34.350 BASE DA TURBINA
47 04.27.732 ALGEMA
48 70.04.322 PF SEXT RP MA18X170 DIN 931-8.8
51 73.03.057 ROLAMENTO FIXO ESF 6306-RS/C3
54 A 27.42.500 CONJ TURBINA C/SUP 540RPM
55 B 27.42.050 CONJ TURBINA C/SUP 540RPM
A - 07L
B - 09/11L
Man: 3982 Des: 3982
23
21
1 2 3 2 4 5 6
20
11 12
7 8 9 10
19
13 14
17
15 13
16
18
24
CARDAN HOMOCINETICO C/RODA LIVRE

1 27.32.470 GARFO C/ ENGATE RAPIDO

2 85.01.004 CRUZETA 23,8X61,1-22,0X74,0
3 27.32.471 GARFO DUPLO
4 27.32.472 GARFO DO EIXO
5 70.25.230 PINO ELASTICO 10X65-DIN 1481
6 27.32.473 TUBO PERF INT 34,5X40,1X3,5X850
7 27.32.474 TUBO PERF EXT 41,2X48X2,8X850
8 27.32.475 GARFO DO TUBO
9 85.01.005 CRUZETA 23,8X61,1
10 27.32.484 CONJ RODA LIVRE C/ GARFO
11 27.32.477 COIFA DE PROTECAO
12 27.32.478 ANEL DE ROLAMENTO COIFA
13 27.32.479 ANEL DE ROLAMENTO
14 27.32.480 PROTETOR EXTERNO
15 27.32.481 PROTETOR INTERNO
16 27.32.482 PROTETOR MACHO
17 27.32.483 PROTETOR FEMEA
18 27.30.705 CARDAN HRL1.3/8Z6X1.3/8Z6 CT1337P
19 27.30.789 CONJ RODA LIVRE C/ GARFO
20 27.31.316 CONJ HOMOCINETICO C/ TERMINAIS
21 A 27.30.688 ADAPTADOR TDP 1.3/4-Z20X1.3/8-Z6
B 27.30.689 ADAPTADOR TDP 1.3/8-Z21X1.3/8-Z6
A - CASE
B - JOHN DEER
Man: 2468 Des: 2468
25
26
SISTEMA PNEUMATICO TUBULACAO DE AR 07L


2 70.04.229 PF SEXT RP MA6X70 DIN931-8.8
3 32.41.145 DISTRIBUIDOR DE AR 8S
5 C 27.41.314 TUBO DE ASPIRACAO 1.1/2"X2300
L 32.41.150 TUBO DE ASPIRACAO 1.1/2"X2500
6 90.01.059 TAPO F37XA37
C - CURTO
L - LONGO
Man: 3983 Des: 3983
27
28
SISTEMA PNEUMATICO TUBULACAO DE AR 09/11L


3 27.38.758 COLETOR DIANTEIRO DE AR
5 27.41.315 MANGUEIRA COND AR 3"X1440
6 C 27.41.313 TUBO DE ASPIRACAO 1.1/2"X1900
L 27.41.314 TUBO DE ASPIRACAO 1.1/2"X2300
7 27.41.232 CONDUTOR DE AR
9 27.41.571 SUPORTE TUBULACAO DE AR
12 70.04.669 PF SEXT RT MA10X40 DIN 933-8.8
13 90.01.059 TAPO F37XA37
14 70.04.673 PF SEXT RT MA10X60 DIN 933-8.8
C - CURTO
L - LONGO
Man: 3985 Des: 3985
29
61
42
28
49 61
4 3 1 43 46
2
11
12
2 13
2
36
50E
28 51D
11
12 5
13
52 53 54 55 56 57
6 16
3
4
58
7 59 60
47
61 13
25
10 8
12
9
10 38 11
46
11 12 13 14 45
17 18
39 40
44
22 23 24
19 20 21 15
24 26 27 41
28 12 11
23 23 31 32
29
10
46
30 24 24 33 34 35 37
45 48 11 12 13
30
ADUBADORA DOSADOR FERTISYSTEM STD
1 27.30.077 TAPO DO SUPORTE DO ADUBO

5 70.03.385 PF PANELA FEN INOX MA6X20-DIN85A2
6 17.37.289 ADAPTADOR FERTISYSTEM
7 27.44.557 CORPO PRINCIPAL JM NG
8 70.19.183 ARRUELA PRESSAO INOX B6 DIN127-A2
9 70.11.411 PORCA SEXT INOX MA6 DIN934-A2
11 70.18.004 ARRUELA LISA 5/16"
14 27.44.559 FECHO INOX
15 27.44.556 CJ TAMPA BOCAL NG
16 27.44.561 TUBO FIXADOR
17 80.01.219 ANEL O'RING N219 SAE AS568A NBR70
18 27.33.313 EIXO REVESTIDO
19 27.33.312 ARRUELA LIMPEZA
20 27.33.311 FELTRO
21 27.33.310 REVESTIMENTO
22 27.33.323 PINHAO MOVIDO Z-14
23 27.33.320 ARRUELA 30
24 73.03.035 ROLAMENTO FIXO ESF 6006-2RS
25 27.33.328 TUBO MANUTENCAO
26 81.01.029 RETENTOR 30,0X52,0X8,0 02813-BRG
27 27.33.318 BUCHA
29 27.33.325 PROTETOR ROLAMENTO
30 27.33.324 MANCAL AUTO-LUB
31 27.33.326 PINHAO ACIONADOR Z-14
32 P 27.33.306 ROSCA SEM-FIM S 2D
33 * 27.33.308 ROSCA SEM-FIM S 1D
34 27.33.304 TUBO BLOQUEADOR
35 27.33.301 TAMPA TRANSVERSAL
36 P 27.33.163 DOSADOR FERTISYSTEM STD RSF2 DIR
* 27.33.162 DOSADOR FERTISYSTEM STD RSF1 DIR
37 27.44.560 BOCAL NG
38 70.17.026 CONTRAPINO 3/16" X 1"
39 27.33.309 ARRUELA QUADRADA INOX
41 27.33.317 ANEL TRAVA
42 27.25.707 CONJ ESTICADOR CORRENTE
43 A 27.41.715 SUPORTE DISTR ADUBO 07L
B 27.41.985 SUPORTE DISTR ADUBO 09L
C 27.41.919 SUPORTE DISTR ADUBO 11L
44 27.33.370 ENGRENAGEM 30 FECHADA
45 70.07.685 PF FRANCES MA8X25 DIN 603-8.8
46 75.01.070 CONJ MANCAL C/ ROL AUTOCOMP 11/16
47 70.06.235 PF ALLEN S/CAB MA8X10 DIN916-12.9
48 27.25.135 BUCHA DE FIXACAO
49 76.01.011 ROL ESF AUTOCOMPENSADOR FS-11/16
50 A 27.41.392 EIXO SEXTAVADO 11/16"X1540
B 27.41.329 EIXO SEXTAVADO 11/16"X1800
C 27.31.747 EIXO SEXTAVADO 11/16"X2180
Man: 3721 Des: 3721
31
61
42
28
49 61
4 3 1 43 46
2
11
12
2 13
2
36
50E
28 51D
11
12 5
13
52 53 54 55 56 57
6 16
3
4
58
7 59 60
47
61 13
25
10 8
12
9
10 38 11
46
11 12 13 14 45
17 18
39 40
44
22 23 24
19 20 21 15
24 26 27 41
28 12 11
23 23 31 32
29
10
46
30 24 24 33 34 35 37
45 48 11 12 13
32
ADUBADORA DOSADOR FERTISYSTEM STD

52 27.30.486 EIXO DO ESTICADOR DE CORRENTE
54 17.32.143 ENGRENAGEM Z-12
56 70.11.384 PORCA SEXT MB12 DIN934-5
57 70.18.013 ARRUELA LISA 1/2"
58 83.04.002 EMENDA TIPO 26 ABNT 08A-1
60 17.32.151 ENGRENAGEM Z-19
61 75.02.021 PAR MANCAL FLANGETE OVALADO 52MST
P - PADRAO D - DIREITO A - 07L

* - OPCIONAL E - ESQUERDO B - 09L
C - 11L
Man: 3721 Des: 3721
33
34
DEPOSITO DE FERTILIZANTES 07L
1 27.41.712 BASE DEPOSITO 07L

4 70.04.696 PF SEXT RT MA12X35 DIN 933-8.8
5 70.18.013 ARRUELA LISA 1/2"
6 27.42.337 TAMPA DEPOSITO 370L
8 27.42.331 DEPOSITO FERTIL 370L
9 70.34.196 PF SEXT RT INOX MA6X25 DIN933-A2
12 27.38.789 SUPORTE DA PENEIRA
13 70.18.296 ARRUELA LISA INOX 6,40 DIN9021-A2
14 90.01.071 PONTEIRA OVAL EXPANSIVA 1/2"
15 27.50.077 EIXO DA DOBRADICA
16 27.42.314 CONJ DEPOSITO FERTIL 07L
18 27.42.339 PENEIRA MENOR
19 27.38.431 TRAVA INTERNA DEPOSITO
21 70.20.244 PF ALLEN CAB ABAUL RT MA10X20-A2
Man: 3722 Des: 3722
35
36

4 70.04.696 PF SEXT RT MA12X35 DIN 933-8.8
5 70.18.013 ARRUELA LISA 1/2"
6 27.33.373 TAMPA DEPOSITO 700L
16 27.42.312 CONJ DEPOSITO FERTILIZANTE 09L
Man: 3723 Des: 3723
37
38


4 70.04.696 PF SEXT RT MA12X35 DIN 933-8.8
5 70.18.013 ARRUELA LISA 1/2"
16 27.42.313 CONJ DEPOSITO FERTILIZANTE 11L
19 27.38.432 TAMPA LATERAL ESQUERDA
20 27.38.434 TAMPA CENTRAL DIREITA
21 27.38.435 TAMPA LATERAL DIREITA
22 27.38.569 PENEIRA MAIOR
Man: 3724 Des: 3724
39
40
TRANSMISSAO DA CATRACA
1 32.40.430 MANOPLA
2 D 27.18.330 ALAVANCA DIREITA ACIONAMENTO
E 27.18.331 ALAVANCA ESQUERDA ACIONAMENTO
3 76.01.012 ROL ESF AUTOCOMPENSADOR FS-1.1/16
6 70.18.008 ARRUELA LISA 3/8"
9 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
10 27.18.311 SUPORTE DA ALAVANCA
11 04.27.554 BRACADEIRA T100 - F13
14 60.01.595 MOLA DA ALAVANCA
15 A 27.42.445 EIXO SEXTAVADO 1.1/16"X1465 1F
B 27.31.223 EIXO SEXTAVADO 1.1/16"X1921
C 27.30.337 EIXO SEXTAVADO 1.1/16" X 2373
16 27.05.306 ANEL DE FIXACAO
17 70.04.665 PF SEXT RT MA10X25 DIN 933-8.8
18 27.05.308 MOLA COMPRESSAO D5,0 DI45,0 LO80
20 D 27.28.303 ENGRENAGEM ENGATE DIREITO
E 27.28.307 ENGRENAGEM ENGATE ESQUERDA
22 D 27.28.213 BRACO DIREITO DE DESARME
E 27.28.220 BRACO ESQUERDO DE DESARME
24 D 27.28.212 BRACO FIXO DIREITO
E 27.28.219 BRACO FIXO ESQUERDO
26 D 27.28.301 ENGATE DIREITO DA CATRACA
E 27.28.305 ENGATE ESQUERDO DA CATRACA
28 D 27.28.300 CONJ CATRACA DIREITA
E 27.28.304 CONJ CATRACA ESQUERDA
29 27.29.558 PF SEXT C/PONTA CILINDRICA
30 70.17.001 CONTRAPINO 1/8" X 1"
31 D 27.41.362 BRACO ESTABILIZADOR DIREITO
E 27.41.365 BRACO ESTABILIZADOR ESQUERDO
33 27.30.087 REGULADOR DA CATRACA
34 70.17.041 CONTRAPINO 1/4" X 1.1/2"
35 D 27.31.490 ALAVANCA DIR DE ACIONAMENTO
E 27.31.491 ALAVANCA ESQ DE ACIONAMENTO
36 75.01.071 CONJ MANCAL C/ ROL AUTOCOM 1.1/16
38 04.27.401 SUPORTE DO MANCAL
A - 07L D - DIREITO
C - 11L
Man: 3725 Des: 3725
41
42
CAMBIO DO ADUBO
1 D 27.41.196 CAPA CENTRAL DIREITA

E 27.41.197 CAPA CENTRAL ESQUERDA
3 17.32.159 ENGRENAGEM Z-27
8 70.17.041 CONTRAPINO 1/4" X 1.1/2"
9 27.30.300 ENGRENAGEM Z-15
15 D 27.41.139 REGULADOR DIR ESTICADOR
E 27.41.140 REGULADOR ESQ ESTICADOR
17 17.32.143 ENGRENAGEM Z-12
18 27.30.332 TRAVA ELASTICA 27
19 27.31.600 ENGRENAGEM Z-35
20 27.41.126 SUPORTE DIR ESTICADOR
21 70.18.008 ARRUELA LISA 3/8"
24 27.30.311 ENGRENAGEM Z-28
25 27.30.309 ENGRENAGEM Z-25
26 27.30.306 ENGRENAGEM Z-21
27 D 27.41.371 ALAVANCA DIR DO ESTICADOR
E 27.41.135 ALAVANCA ESQ DO ESTICADOR
28 27.30.303 ENGRENAGEM Z-19
30 27.30.313 ENGRENAGEM Z-31
31 27.41.326 EIXO SEXTAVADO 1.1/16"X355
32 A 27.42.445 EIXO SEXTAVADO 1.1/16"X1465 1F
B 27.31.223 EIXO SEXTAVADO 1.1/16"X1921
C 27.30.337 EIXO SEXTAVADO 1.1/16" X 2373
37 27.41.125 CONJ ESTICADOR ESQ
38 27.41.127 SUPORTE ESQ ESTICADOR
39 27.29.558 PF SEXT C/PONTA CILINDRICA
40 27.41.134 SUPORTE DO ESTICADOR
41 70.04.667 PF SEXT RT M10X30 DIN933-8.8 ZN
A - 07L D - DIREITO
C - 11L
Man: 3726 Des: 3726
43
44
CAMBIO DA SEMENTE

2 D 27.41.182 CAPA LATERAL DIREITA
E 27.41.169 CAPA LATERAL ESQUERDA
4 27.41.326 EIXO SEXTAVADO 1.1/16"X355
5 70.17.041 CONTRAPINO 1/4" X 1.1/2"
7 70.18.008 ARRUELA LISA 3/8"
11 27.30.300 ENGRENAGEM Z-15
14 17.32.143 ENGRENAGEM Z-12
17 70.18.013 ARRUELA LISA 1/2"
20 27.41.272 EIXO SEXTAVADO 1.1/16"X1590
21 27.42.366 PROTETOR CORRENTE
22 70.11.514 PORCA BORBOLETA ESTAMPADA MA8
23 27.31.611 EIXO TRANSMISSAO 11/16"X175
24 27.32.256 EIXO FIXACAO PROTETOR
25 17.32.146 ENGRENAGEM Z-15
26 17.32.163 ENGRENAGEM Z-30
28 27.30.635 EIXO SEXTAVADO 11/16"X2503
29 27.42.399 SUPORTE MANCAL
32 70.18.004 ARRUELA LISA 5/16"
35 27.30.332 TRAVA ELASTICA 27
36 27.31.600 ENGRENAGEM Z-35
37 27.30.314 ENGRENAGEM Z-33
38 27.30.311 ENGRENAGEM Z-28
39 27.30.309 ENGRENAGEM Z-25
40 27.30.306 ENGRENAGEM Z-21
41 27.30.302 ENGRENAGEM Z-17
42 27.41.126 SUPORTE DIR ESTICADOR
44 D 27.41.425 CONJ ESTICADOR DIR
E 27.41.125 CONJ ESTICADOR ESQ
45 27.30.312 ENGRENAGEM Z-30
46 27.30.303 ENGRENAGEM Z-19
47 27.41.127 SUPORTE ESQ ESTICADOR
49 27.41.134 SUPORTE DO ESTICADOR
51 D 27.41.371 ALAVANCA DIR DO ESTICADOR
E 27.41.135 ALAVANCA ESQ DO ESTICADOR
Man: 3965 Des: 3965
45
46
CAMBIO DA SEMENTE

54 D 27.41.139 REGULADOR DIR ESTICADOR
E 27.41.140 REGULADOR ESQ ESTICADOR
D - DIREITO
E - ESQUERDO
Man: 3965 Des: 3965
47
9
1
2
8 8
3 6
6 9
7
1 2 5
5
19 15
16
19 13
3
20
12
10
48
17
14 11
4
4
18
18
SISTEMA HIDR MARC LINHA CONJUGADO 07/09L
1 92.02.102 PROTETOR FEMEA BIT-8

2 92.02.005 ENGATE RAPIDO MACHO 1/2NPT X 30
3 * 92.12.017 FH NPT/DKO 1/2NPTFXM1/2XM22X3500
4 A 92.12.002 FH DKO M16XM1/4XM16X3060
B 92.12.004 FH DKO M16XM1/4XM16X3360
5 92.05.156 UNIAO MACHO 10LX9/16"UNF+O ST
7 92.01.021 VALVULA DIVISORA FLUXO - VENTURI
9 92.12.192 FH DKO M18XM3/8XM18X400
12 70.18.004 ARRUELA LISA 5/16"
13 27.41.061 SUPORTE DA VALVULA
16 70.18.008 ARRUELA LISA 3/8"
18 37.38.203 REDUTOR VAZAO 10LX9/16"UNF-F1,2
19 * 92.05.161 UNIAO MACHO 15LX3/4"UNF+O ST
20 A 92.11.002 KIT SH DKO JM3060PD 07L - MC
B 92.11.004 KIT SH DKO JM3060PD 09L - MC
A - 07L
B - 09L
* - KIT 92.11.001
Man: 3727 Des: 3727
49
10 10
1
2
12
3 12
20 14
20
13 15
11
1 2
5
7
5 17
4
18
3
19
4 7
50
8 16
4 9
8
21
6
6
SISTEMA HIDR MARC LINHA CONJUGADO 11L


7 * 92.12.191 FH DKO M18XM3/8XM18X1700
8 92.12.190 FH DKO M16XM1/4XM16X3760
10 * 92.05.282 TE IGUAL 12L DIN2353 ST
12 * 92.05.358 UNIAO PORCA GIRAT M18X1,5X15L ST
15 70.18.008 ARRUELA LISA 3/8"
18 70.18.004 ARRUELA LISA 5/16"
20 92.05.427 UNIAO PORCA GIRAT 15LX9/16"UNF
21 92.11.007 KIT SH DKO JM3060PD 11L - MC
* - KIT 92.11.006
Man: 3728 Des: 3728
51
9
6
1
6
2
9 8 8
3
7
1 2 5
5
19 15
16
19 13
3
20
12
10
52
17
14 11
4
4
18
18
SISTEMA HIDR MARC LINHA INDEPENDENTE 07/09L


4 A 92.12.002 FH DKO M16XM1/4XM16X3060
B 92.12.004 FH DKO M16XM1/4XM16X3360
6 92.06.057 BUJAO 090109A-6C+0
9 92.12.159 FH NPT/DKO 1/2NPTFXM1/2XM22X4000
12 70.18.004 ARRUELA LISA 5/16"
16 70.18.008 ARRUELA LISA 3/8"
20 A 92.11.003 KIT SH DKO JM3060PD 07/09L - MI
B 92.11.005 KIT SH DKO JM3060PD 11L - MI
A - 07L
B - 09L
* - KIT 92.11.001
Man: 3802 Des: 3802
53
1
2 3 10 10
2 12
12
3 20
14
20
13 15
3 11
1 2
5
7
5 17
4
18
3
54
19
4 7
8 16
4 9
8
21
6
6
SISTEMA HIDR MARC LINHA INDEPENDENTE 11L


7 * 92.12.191 FH DKO M18XM3/8XM18X1700
8 92.12.190 FH DKO M16XM1/4XM16X3760
10 * 92.05.282 TE IGUAL 12L DIN2353 ST
12 * 92.05.358 UNIAO PORCA GIRAT M18X1,5X15L ST
15 70.18.008 ARRUELA LISA 3/8"
18 70.18.004 ARRUELA LISA 5/16"
20 92.06.057 BUJAO 090109A-6C+0
21 92.11.008 KIT SH DKO JM3060PD 11L - MI
* - KIT 92.11.006
Man: 3803 Des: 3803
55
1 4
3 5
2
23 11
12
7
9 8 1
18
1
16
19
17
22
13
20
10 4
21
5
25
25
27 28
24 29
30 31 32 33 34 35 36 35 37 38 39 40 26 15
14
56
MARCADOR LINHA HIDRAULICO 07L
1 70.17.026 CONTRAPINO 3/16" X 1"

2 27.41.115 EIXO DE ARTICULACAO MARCADOR
6 D 27.41.110 CHAPA DE FIXACAO DIR
E 27.41.112 CHAPA DE FIXACAO ESQ
7 27.01.310 BATENTE
8 D 27.41.687 BRACO DIR DO MARCADOR
E 27.41.688 BRACO ESQ DO MARCADOR
10 37.19.469 CONJ CILINDRO HIDRAULICO 2"
11 70.16.001 TRAVA DE ACO 1/8"X49
12 27.30.825 PINO FIXACAO MARCADOR
13 37.19.466 KIT REPARO CILINDRO 2"X1.1/4"
14 27.30.810 CONJ DISCO MARCADOR 18"
15 37.19.450 EIXO MARCADOR LINHA
16 27.41.686 BARRA DE FIXACAO
18 27.28.269 PINO REMANCHADO 3/4"X72
19 37.19.465 CILINDRO HIDRAULICO 2"X1.1/4"-215
21 37.19.455 SUPLEMENTO DA HASTE
22 27.41.288 BRACO DO MARCADOR
23 D 27.41.304 CONJ MARCADOR LINHA 08L DIREITO
E 27.41.303 CONJ MARCADOR LINHA 08L ESQUERDO
25 04.32.068 CASTANHA DENTADA
27 27.31.832 SUPORTE DISCO MARC LINHA
28 70.04.300 PF SEXT RP MA16X140 DIN 931-8.8
30 70.04.665 PF SEXT RT MA10X25 DIN 933-8.8
31 99.01.051 DISCO CONCAVO COM RECORTES 13"
32 27.29.718 JUNTA DE VEDACAO
35 73.01.122 ROLAMENTO FIXO ESF 6204
37 81.01.007 RETENTOR 25,0X36,0X7,0 01515-BR
38 27.29.713 MANCAL DO DISCO MARCADOR
D - DIREITO
E - ESQUERDO
Man: 3730 Des: 3730
57
1
4
3
5
2 6
13
7
1
18
9
1
19
16
17
20
11
21
15
4
5 12
22
25
22 24 26
14
30 27
10 28
29
23
31 32 33 34 35 36 37 36 38 39 40 41 42 43
44
58
MARCADOR LINHA HIDRAULICO 09/11L

1 70.17.026 CONTRAPINO 3/16" X 1"

2 27.41.115 EIXO DE ARTICULACAO MARCADOR
6 D 27.41.526 CHAPA DIR DE FIXACAO
E 27.41.519 CHAPA ESQ DE FIXACAO
7 27.01.310 BATENTE
8 D 27.41.515 BRACO DIR MARCADOR 12L
E 27.41.514 BRACO ESQ MARCADOR 12L
10 27.39.534 CONJ DISCO MARC C/SUP 12L
11 37.19.469 CONJ CILINDRO HIDRAULICO 2"
12 37.19.466 KIT REPARO CILINDRO 2"X1.1/4"
13 D 27.41.517 CONJ DIR MARCADOR LINHA 12L
E 27.41.516 CONJ ESQ MARCADOR LINHA 12L
15 27.41.047 TUBO PROLONGADOR INTERNO
16 27.41.686 BARRA DE FIXACAO
18 27.30.825 PINO FIXACAO MARCADOR
19 37.19.465 CILINDRO HIDRAULICO 2"X1.1/4"-215
21 37.19.455 SUPLEMENTO DA HASTE
22 04.27.649 CASTANHA DE FIXACAO
23 27.34.740 CONJ SUPORTE DO MARCADOR
25 27.34.722 SUPORTE DISCO MARCADOR DE LINHAS
26 70.04.302 PF SEXT RP MA16X160 DIN 931-8.8
28 70.18.004 ARRUELA LISA 5/16"
29 27.31.827 LIMPADOR DISCO 18"
31 70.04.665 PF SEXT RT MA10X25 DIN 933-8.8
32 99.01.054 DISCO CONCAVO COM RECORTES 18"
38 81.01.007 RETENTOR 25,0X36,0X7,0 01515-BR
39 27.29.713 MANCAL DO DISCO MARCADOR
43 37.19.450 EIXO MARCADOR LINHA
D - DIREITO
E - ESQUERDO
Man: 3732 Des: 3732
59
60
UNID SEMEADORA PANTOGRAFICA CURTA

1 27.04.323 PINO MAIOR DO ESTABILIZADOR

2 70.04.991 PF SEX RP MA20X100 DIN931-8.8 KTL
3 04.27.910 BRACADEIRA T100XF21
4 70.16.001 TRAVA DE ACO 1/8"X49
5 27.41.777 SUPORTE FIX UNID SEMENTE
6 70.14.259 PORCA AUTOTRAV MA20 DIN 908-8 KTL
7 27.49.306 BUCHA DE ARTICULACAO
8 27.30.955 BUCHA CILINDRICA 2530-25
9 27.31.396 EIXO DO PANTOGRAFO
10 27.41.789 PINO FIXADOR HASTE
11 27.41.835 PINO TOPE CARRINHO
12 35.21.294 ARRUELA ESPACADORA
13 70.17.026 CONTRAPINO 3/16" X 1"
14 27.29.165 BALANCIM
16 70.22.807 REBITE DE REPUXO 6,2X22,0
17 27.18.943 REFORCO REG PROFUNDIDADE
18 27.18.945 GUIA DO REG PROFUNDIDADE
19 27.35.374 QUADRO PANTOGRAFO INFERIOR
20 27.41.689 BRACO DO PANTOGRAFO
23 70.18.013 ARRUELA LISA 1/2"
24 27.38.500 MOLA INTERMED D5,5 DI30,0 LO221
25 27.38.456 HASTE REGULADORA PROFUNDIDADE
28 27.38.502 REGULADOR DE PRESSAO DA MOLA
29 27.38.503 MUNHAO DE REGULAGEM
30 27.38.499 MOLA INTERNA D3,8 DI19,0 LO221
31 27.42.401 QUADRO UNID SEM EX PANT
33 27.18.814 SUPORTE REG PROFUNDIDADE
34 04.27.155 PUXADOR
36 27.38.501 MOLA EXTERNA D7,0 DI44,0 LO220
37 * 70.11.586 PORCA SEXT MA16 DIN 934-5 KTL
38 * 70.19.378 ARRUELA DE PRESSAO B16 DIN127 KTL
39 * 04.37.050 BRACADEIRA
40 * 70.04.986 PF SEX RP MA16X90 DIN931-8.8 KTL
41 * 27.41.847 SUP FIX UNID S CURTA DESV C/BUCHA
42 27.27.592 FIXADOR DO DEPOSITO
47 70.18.005 ARRUELA LISA 1/4"
52 27.48.105 ROLDANA ESTICADOR
53 70.17.004 CONTRAPINO 1/8" X 5/8"
55 35.01.608 MOLA DA CATRACA
Man: 3962 Des: 3962
61
62
UNID SEMEADORA PANTOGRAFICA CURTA

56 27.42.453 SUPORTE ESTICADOR

58 70.18.004 ARRUELA LISA 5/16"
60 D 27.42.470 U AV SEM CURTA DIR DDD14" PANT
E 27.42.471 U AV SEM CURTA ESQ DDD14" PANT
D 27.42.482 U AV SEM CURTA DIR DDD14" C PANT
E 27.42.483 U AV SEM CURTA ESQ DDD14" C PANT
61 D 27.42.490 U AV SEM CURTA C/DES DIR DDD14" C
E 27.42.491 U AV SEM CURTA C/DES ESQ DDD14" C
D 27.42.478 U AV SEM CURTA C/DESVIO DIR DDD14
E 27.42.479 U AV SEM CURTA C/DESVIO ESQ DDD14
D - DIREITO
E - ESQUERDO
* - P/UNIDADES C/DESVIO
Man: 3962 Des: 3962
63
64
UNID SEMEADORA PANTOGRAFICA LONGA


2 70.04.991 PF SEX RP MA20X100 DIN931-8.8 KTL
3 04.27.910 BRACADEIRA T100XF21
4 70.16.001 TRAVA DE ACO 1/8"X49
5 27.41.773 SUP FIX UNIDADE SEMEADORA LONGA
6 70.14.259 PORCA AUTOTRAV MA20 DIN 908-8 KTL
7 27.49.306 BUCHA DE ARTICULACAO
9 27.31.396 EIXO DO PANTOGRAFO
10 27.41.789 PINO FIXADOR HASTE
11 27.41.835 PINO TOPE CARRINHO
12 35.21.294 ARRUELA ESPACADORA
13 70.17.026 CONTRAPINO 3/16" X 1"
14 27.29.165 BALANCIM
16 70.22.807 REBITE DE REPUXO 6,2X22,0
17 27.18.943 REFORCO REG PROFUNDIDADE
18 27.18.945 GUIA DO REG PROFUNDIDADE
19 27.35.374 QUADRO PANTOGRAFO INFERIOR
20 27.41.689 BRACO DO PANTOGRAFO
23 70.18.013 ARRUELA LISA 1/2"
24 27.38.500 MOLA INTERMED D5,5 DI30,0 LO221
28 27.38.502 REGULADOR DE PRESSAO DA MOLA
29 27.38.503 MUNHAO DE REGULAGEM
30 27.38.499 MOLA INTERNA D3,8 DI19,0 LO221
31 27.42.401 QUADRO UNID SEM EX PANT
33 27.18.814 SUPORTE REG PROFUNDIDADE
34 04.27.155 PUXADOR
37 * 70.11.586 PORCA SEXT MA16 DIN 934-5 KTL
38 * 70.19.378 ARRUELA DE PRESSAO B16 DIN127 KTL
39 * 04.37.050 BRACADEIRA
40 * 70.04.986 PF SEX RP MA16X90 DIN931-8.8 KTL
41 * 27.41.847 SUP FIX UNID S CURTA DESV C/BUCHA
42 27.27.592 FIXADOR DO DEPOSITO
47 70.18.005 ARRUELA LISA 1/4"
52 27.48.105 ROLDANA ESTICADOR
53 70.17.004 CONTRAPINO 1/8" X 5/8"
55 35.01.608 MOLA DA CATRACA
Man: 3976 Des: 3976
65
66
UNID SEMEADORA PANTOGRAFICA LONGA

56 27.42.453 SUPORTE ESTICADOR

58 70.18.004 ARRUELA LISA 5/16"
60 D 27.42.474 U AV SEM EX LONGA DIR DDD14" PANT
E 27.42.475 U AV SEM EX LONGA ESQ DDD14" PANT
D 27.42.486 U AV SEM LONGA DIR DDD14" C PANT
E 27.42.487 U AV SEM LONGA ESQ DDD14" C PANT
61 D 27.42.492 U AV SEM LONGA C/DES DIR DDD14" C
E 27.42.493 U AV SEM LONGA C/DES ESQ DDD14" C
D 27.42.480 U AV SEM LONGA C/DESVIO DIR DDD14
E 27.42.481 U AV SEM LONGA C/DESVIO ESQ DDD14
D - DIREITO
E - ESQUERDO
* - P/UNIDADES C/DESVIO
Man: 3976 Des: 3976
67
68
CONJ BASE FIXACAO DO BLOCO


3 04.27.554 BRACADEIRA T100 - F13
4 04.27.911 SUPORTE MANCAL FLANGETE
5 70.04.274 PF SEXT RP MA12X80 DIN931-8.8
8 70.18.008 ARRUELA LISA 3/8"
9 70.06.235 PF ALLEN S/CAB MA8X10 DIN916-12.9
11 27.31.510 CONJ CAIXA TRANSMISSAO CRUZ
13 C 27.49.459 CARDAN FEMEA EX CURTO C379
L 27.47.913 CARDAN FEMEA MG CURTO C584
15 C 27.49.462 CARDAN MACHO EX CURTO C363
L 27.47.911 CARDAN MACHO MG CURTO C505.
18 04.27.881 SUPORTE INTERMEDIARIO MENOR
19 27.42.367 EIXO SEXTAVADO 11/16"X320 1F
20 27.42.443 PROTETOR DISTRIBUIDOR JM3070PD
24 32.24.251 ENGRENAGEM Z-20
26 70.18.007 ARRUELA LISA 3/8"
27 C 27.48.469 CJ CARDAN TELESCOPICO CUR EX 490.
L 27.48.467 CJ CARDAN TELESCOPICO CUR MG 715
30 04.27.886 SUPORTE INTERMEDIARIO MAIOR
31 83.01.061 CORRENTE ROLOS ABNT 084X62 ELOS
32 83.04.017 REDUCAO TIPO 13 ABNT 084
33 81.01.050 RETENTOR 25,0X47,0X8,0 3332-BRGG
35 73.01.083 ROLAMENTO FIXO ESF 6005-Z
36 27.31.487 ENGRENAGEM HELECOIDAL Z 11
37 27.34.686 CAIXA DE TRANSMISSAO
C - CURTO
L - LONGO
A - 07L
B - 09L
C - 11L
Man: 3964 Des: 3964
69
70
DISTRIBUIDOR DE SEMENTES
1 27.32.047 CONJ DEPOSITO SEMENTES EX 55L

2 C 27.29.585 INSERTO DE APOIO DO DISCO
F 27.34.755 INSERTO DE APOIO DO DISCO
3 27.29.586 PRATO DE FIXACAO DO INSERTO
6 27.29.581 CORPO DO DISTRIBUIDOR
8 27.29.593 SELECTOR STANDARD
* 27.29.594 SELETOR PARA SOJA
9 73.03.045 ROLAMENTO FIXO ESF 6004-2RS
10 27.29.582 EIXO DE ACIONAMENTO
12 27.29.592 PRISIONEIRO DE FIXACAO DA TAMPA
13 27.29.587 EIXO GUIA DO SELETOR
15 27.29.583 BASE DO INSERTO
16 27.29.584 PF ESPECIAL RT MA5X6
17 27.29.990 BASE DO DEPOSITO
18 70.18.007 ARRUELA LISA 3/8"
21 27.29.597 VISOR DE INSPECAO
23 70.23.040 REBITE CAB RED 1/4X1.1/4-SAE J492
25 27.32.041 EIXO FIXACAO PROTETOR CURTO
26 04.27.390 REGULADOR DO SELETOR
28 27.29.588 EIXO REGULADOR DO SELETOR
31 27.31.095 TELA DE NIVEL
32 70.17.040 CONTRAPINO 1/4" X 1"
33 27.29.143 CONDUTOR DE SEMENTE
34 27.29.801 PLACA DE NIVEL-POR
36 27.29.989 CONJ BASE DEPOSITO C/ COMPORTA
39 27.29.656 ANEL DE RETENCAO 6
41 C 27.29.613 DISCO SOJA 75FSXE1,5XF4,5
* 27.29.302 DISCO FEIJAO/SOJA 60FSXE1,5XF4,5
* 27.29.301 DISCO FEIJAO/SOJA 60FSXE1,5XF3,5
* 27.29.805 DISCO FEIJAO JALO 45FSXF6.0
* 27.31.144 DISCO FEIJAO 64FSXE1,5XF5,5
* 27.31.146 DISCO FEIJAO 60FSxE1.5xF4.0
* 27.33.096 DISCO FEIJAO/AMEND 50FSXE1,5F6,5
* 27.31.097 DISCO AMENDOIM 40FSXE1,5XF5,0
Man: 3978 Des: 3978
71
72
DISTRIBUIDOR DE SEMENTES
* 27.29.296 DISCO AMENDOIM 30FSXE1,5XF6,5

* 27.29.294 DISCO MILHO 30FSXE1,5XF5,0
* 27.29.295 DISCO MILHO GRAUDO 30FSXE1,5XF6,0
* 27.31.133 DISCO MILHO PIPOCA 30FSXE1,5XF3,5
* 27.31.134 DISCO MILHO PIPOCA 30FSXE1,5XF3,0
* 27.31.135 DISCO SORGO 75FSXE1,5XF3,5
* 27.29.492 DISCO SORGO/GIRASS 45FSXE1,5XF2,5
* 27.31.124 DISCO MELANCIA 15FSXE1,5XF2,6
* 27.29.305 DISCO COLZA 120FSXE1,5X1,2
* 27.31.131 DISCO ARROZ 240FDXE1,5XF1,8
* 27.31.130 DISCO ARROZ 120FSXE1,5XF1,5
* 27.31.145 DISCO ARROZ 120FSXE1,5XF1,0
* 27.29.577 DISCO ARROZ 120FSXE1,5X1,8
* 27.31.147 DISCO ALGODAO 75FxE1.5xF3.0
* 27.31.094 DISCO ALGODAO 60FSXE1,5XF3,7
* 27.33.084 DISCO ABOBORA 03FSXE1,5XF5,0
* 27.32.423 DISCO ABOBORA 08FSXE1,5XF3,0
42 27.29.279 DISCO AGITADOR
43 27.29.599 EIXO DE PRESSAO DO SELETOR
45 70.02.517 PF CAB CH C/FEN MA6X16 DIN963-4.8
46 70.11.525 PORCA BORBOLETA ZAMAK MA10
47 27.29.611 MOLA DA TAMPA LIMPEZA
48 27.29.608 TAMPA DE LIMPEZA
50 27.29.603 BUCHA DO EJETOR
51 A 27.29.602 EJETOR
B 27.29.601 EJETOR
53 27.29.595 CONJ TAMPA DO DISTRIBUIDOR
54 27.29.580 CONJ CORPO DO DISTRIBUIDOR
55 27.34.646 CONJ DIST SEMENTE PIVO MI S/BASE
56 27.29.596 TAMPA DO DISTRIBUIDOR
57 27.29.815 ENGRENAGEM Z-20
60 27.29.991 COMPORTA DA BASE
* - OPCIONAIS C - MONTAGEM PADRAO DA MAQUINA

A - LATAO F - INSERTO ANTI-PALHA
B - PLASTICO (OPCIONAL)
Man: 3978 Des: 3978
73
1
2 3 4 5 6 7
29
9 10 11 12 13
27
14 13 15 16 28 2 17
19 20 21 22 23 22 24 25 26
19 20 22 23 22
18
74
CONJ BANDA CONTR PROFUND 4.1/2X15 (OPCIONAL)

1 27.34.212 CONJ BANDA CONTR PROFUND 4.1/2X15

2 27.34.052 ARO BANDA CONTR PROFUNDIDADE
6 27.29.687 TAMPA DO CUBO DA RODA
10 27.34.053 CUBO DA RODA
12 81.01.007 RETENTOR 25,0X36,0X7,0 01515-BR
17 27.34.051 BANDA CONTROLE PROFUNDIDADE
18 27.34.211 BRACO CONTROLE PROFUNDIDADE
19 27.29.151 EIXO
27 01.11.040 ADESIVO ANAEOROBICO LOCTITE 638
28 * 27.38.049 TAMPA DA RODA INTERNA/EXTERNA
29 * 27.34.654 CJ BANDA CT PROF 4.1/2X15 C/TAMPA
* - OPCIONAL
Man: 3733 Des: 3733
75
8 7 10 24 11 9
2 3 4 23 5 6 7 12 11 13 14 15
22
21
16 17 18 19 1 20
25
76
CONJ BANDA CONTR PROFUNDIDADE


10 81.01.007 RETENTOR 25,0X36,0X7,0 01515-BR
11 27.29.682 ARO DA BANDA COMPACTADORA
12 27.28.828 BANDA COMPACTADORA
21 27.32.858 CONJ BANDA CONTR PROFUND 95X10
24 * 27.32.630 TAMPA DA RODA EXTERNA
25 * 27.32.974 CJ BANDA CONT PROF 95X10 C/CALOTA
* - OPCIONAL
Man: 3734 Des: 3734
77
78
CONJ BANDA CONTROLADOR PROFUNDIDADE SIMETRICA


10 81.01.007 RETENTOR 25,0X36,0X7,0 01515-BR
11 27.34.052 ARO BANDA CONTR PROFUNDIDADE
12 27.47.431 BANDA CONTROLE PROF SIMETRICA 4"x
21 27.48.894 BANDA CONTR PROF 4X15 SIMETRICA
22 * 27.48.895 BANDA CONTR PROF 4X15 SIMET C/CAL
24 * 27.38.049 TAMPA DA RODA INTERNA/EXTERNA
* - OPCIONAL
Man: 3986 Des: 3986
79
3 5
1
6 15
16
3
10 17
12 13 14
11 33
19 3 21 22 23 22 24 25 26
4
27 28 27
18
31
29 20
29
32
20 30
80
CONJ COMPACTADOR "V"


2 70.04.280 PF SEXT RP MA12X120 DIN931-8.8
4 32.40.430 MANOPLA
5 27.18.809 SUPORTE BANDA COMPACTADORA
7 04.27.427 ALAVANCA REG. BANDA COMPACTADORA
8 27.18.878 BALANCIM
9 27.18.813 MOLA PRESSAO COMPACTADOR
11 70.17.026 CONTRAPINO 3/16" X 1"
15 37.04.344 CONJ BANDA COMPACTADORA
16 70.07.705 PF FRANCES M10X30 DIN603-8.8
17 27.18.807 EIXO BANDA COMPACTADORA
24 81.01.004 RETENTOR 19,0X29,1X6,4 01909-BR
25 27.29.695 MANCAL DO COMPACTADOR
27 37.04.363 ARO BANDA COMPACTADORA
28 27.30.968 BANDA COMPACTADORA 25X295
30 27.18.805 CONJ BANDA COMPACTADORA "V"
31 27.18.806 CONJ BANDA COMPACTADORA "V"
33 27.29.725 CONJ MANCAL C/ ROLAMENTO
Man: 3735 Des: 3735
81
4
22
1 35
13
2
11
36
3
34
15 6
15
7
16
12
28
5 8
14
17 18 19 20 21 23 24 25 26 9 10 27 29 31 30
32
33
82
DISCO DUPLO SEMEADOR 14” - DESENC

1 70.04.280 PF SEXT RP MA12X120 DIN931-8.8

2 D 27.29.374 SUPORTE DIR DISCO SEM 14"-DESENC
5 70.04.241 PF SEXT RP MA8X70 DIN931-8.8
6 27.31.981 LIMPADOR ESQUERDO
7 27.31.982 LIMPADOR DIREITO
11 E 27.31.957 SUPORTE DISCO SEM ESQ 14"-DESENC
12 E 27.31.557 CONJ DISCO SEMEADOR ESQ 14"-DESEN
13 27.31.888 CONJ LIMPADOR D.D ESQ/DIR
16 27.29.147 INSERTO DO DISCO DUPLO
21 D 70.04.743 PF SEXT RP MA16X50 DIN931-8.8
E 70.04.750 PF SEXT RP MA16-REX50 DIN 931-8.8
22 E 27.34.748 FIXADOR DISCO DUPLO UNID ESQ
D 27.34.749 FIXADOR DISCO DUPLO UNID DIR
25 37.05.055 BUCHA DO ROLAMENTO
26 81.01.006 RETENTOR 25,0X47,0X10,0 00266-BR
27 27.29.428 MANCAL DO DISCO
28 D 27.29.451 CONJ DISCO SEMEADOR DIR 14"-DESEN
29 99.01.046 DISCO PLANO-14"
31 27.08.106 TAMPA DO RETENTOR
32 D 27.29.457 CONJ COMPLETO DISCO DIR 14"
33 E 27.29.458 CONJ COMPLETO DISCO ESQ 14"
D - DIREITO
E - ESQUERDO
(MONTADO C/ ROLAM SIMPLES)
Man: 3738 Des: 3738
83
4
3
1 35
18
36
37
2
17 10
11
9
5
8
5
7 10
12
16
19
34
13
20 21 22 23 24 25 26 27 14 15 28 26 29 31 32 33
30
84
DISCO SEMEADOR 14" DESENC (R.CON)

1 70.04.280 PF SEXT RP MA12X120 DIN931-8.8

2 D 27.29.374 SUPORTE DIR DISCO SEM 14"-DESENC
3 D 27.34.749 FIXADOR DISCO DUPLO UNID DIR
E 27.34.748 FIXADOR DISCO DUPLO UNID ESQ
6 27.29.147 INSERTO DO DISCO DUPLO
7 70.04.241 PF SEXT RP MA8X70 DIN931-8.8
12 D 27.29.943 CONJ DISCO SEMEADOR DIR 14"DESENC
16 E 27.31.956 CONJ DISCO SEMEADOR ESQ 14"DESENC
17 E 27.31.957 SUPORTE DISCO SEM ESQ 14"-DESENC
18 27.31.888 CONJ LIMPADOR D.D ESQ/DIR
24 27.18.717 PINO DA PORCA
29 D 27.18.715 EIXO DIR DO DISCO
30 E 27.18.716 EIXO ESQ DO DISCO
31 81.01.006 RETENTOR 25,0X47,0X10,0 00266-BR
32 99.01.046 DISCO PLANO-14"
33 27.08.106 TAMPA DO RETENTOR
D - DIREITO
E - ESQUERDO
(MONTADO C/ ROLAM CONICO)
Man: 3740 Des: 3740
85
86
DISCO CORTE 17"

1 70.11.358 PORCA SEXT MA20 DIN 934-5

4 27.18.273 TUBO LIMITADOR
5 27.27.120 HASTE REGULADORA
6 70.17.026 CONTRAPINO 3/16" X 1"
8 70.04.889 PF SEXT RP MB20X150 DIN 960-8.8
10 L 27.41.369 CONJ DISCO DE CORTE 17" LISO
R 27.41.399 CONJ DISCO CORTE 17"RANHURADO
11 27.41.366 BRACO DE ARTICULACAO
12 70.24.054 PINO RANHURADO 12X80DIN1470-ST45
14 27.41.370 BRACO DISCO DE CORTE
15 70.04.303 PF SEXT RP MA16X170 DIN 931-8.8
17 81.01.067 RETENTOR 25,0X52,0X12,0 3333-BGY
19 27.34.488 BUCHA DO MANCAL
21 27.34.487 MANCAL DC VEDADOR ESPECIAL
22 L 99.01.057 DISCO CORTE 17"
R 99.01.058 DISCO RANHURADO 17"
25 04.27.587 FLANGE DE ENCOSTO
26 71.04.008 ANEL RETENCAO 52X2,00 DIN 472
27 27.41.573 APOIO MOLA
28 27.34.486 CONJ MANCAL DC VEDADOR ESPECIAL
29 * 27.41.410 CONJ LIMPADOR DISCO DE CORTE
L - LISO
R - RANHURADO
* - OPCIONAL
Man: 3742 Des: 3742
87
88
DISCO CORTE 17" C/ANEL CONTR PROF (OPCIONAL)

1 70.11.358 PORCA SEXT MA20 DIN 934-5

4 27.18.273 TUBO LIMITADOR
5 27.27.120 HASTE REGULADORA
6 70.17.026 CONTRAPINO 3/16" X 1"
8 70.04.889 PF SEXT RP MB20X150 DIN 960-8.8
10 D 27.41.960 CONJ D.C.L 17" DIR C/ CONTR PROF
E 27.41.959 CONJ D.C.L 17" ESQ C/ CONTR PROF
11 27.41.366 BRACO DE ARTICULACAO
12 70.24.054 PINO RANHURADO 12X80DIN1470-ST45
14 27.41.370 BRACO DISCO DE CORTE
15 70.04.303 PF SEXT RP MA16X170 DIN 931-8.8
17 81.01.067 RETENTOR 25,0X52,0X12,0 3333-BGY
19 27.34.488 BUCHA DO MANCAL
21 50.04.704 MANCAL DC VEDADOR ESPECIAL
22 99.01.057 DISCO CORTE 17"
25 04.27.587 FLANGE DE ENCOSTO
26 71.04.008 ANEL RETENCAO 52X2,00 DIN 472
27 50.04.703 CONJ MANCAL DC VEDADOR ESPECIAL
28 27.44.540 LIMPADOR
30 27.44.545 CONTROLADOR DE PROFUNDIDADE
31 27.41.573 APOIO MOLA
D - DIREITO
E - ESQUERDO
Man: 3766 Des: 3766
89
12
11
13C
15L
5
8
6
1
8
10
7
14L
6
9C
1
90
ADUBADOR
1 70.04.335 PF SEXT RP MA20X100 DIN 931-8.8

2 27.27.080 GARRA FIXACAO ADUBADOR
3 70.04.889 PF SEXT RP MB20X150 DIN 960-8.8
5 C 27.41.803 BRACO ADUBADOR CURTO
L 27.41.824 BRACO ADUBADOR LONGO
7 27.38.790 PROLONGADOR DISCO CORTE
9 27.41.930 UNID AV ADUBO CURTA DDD15" PANT
13 27.41.938 UNID AV ADUBO CURTA SULCADOR PANT
14 27.41.931 UNID AV ADUBO LONGA DDD15" PANT
15 27.41.939 UNID AV ADUBO LONGA SULCADOR PANT
C - CURTO
L - LONGO
Man: 3987 Des: 3987
91
35
44
2
1
3 22
5 23
7
47
6
8 24
25
48
26
33
45 5
46
27
9
28
29
20 30
29
31
32
15 16 17 18 19 41 12 10 11 42 34 43 12 36 13 38 37 21
14
39
40
92
DISCO ADUBADOR 15" - DESENC


2 70.17.026 CONTRAPINO 3/16" X 1"
5 70.04.695 PF SEXT RT MA12X30 DIN933-8.8
6 27.08.005 TRAVA INF DO MANGOTE
7 32.01.176 MANGOTE N.5
8 27.18.303 CONDUTOR ADUBO
13 81.01.006 RETENTOR 25,0X47,0X10,0 00266-BR
14 E 27.18.716 EIXO ESQ DO DISCO
20 70.04.698 PF SEXT RT MA12X45 DIN933-8.8
24 04.27.687 CASTANHA DA HASTE
26 C 27.41.295 SUPORTE HASTE UNID CURTA
27 70.16.010 TRAVA DE ACO 5/32"X69
31 70.04.241 PF SEXT RP MA8X70 DIN931-8.8
33 L 27.41.296 SUPORTE HASTE UNID LONGA
35 D 17.32.377 CONJ DISCO ADUB DIR 15"-DESENC
36 D 27.18.715 EIXO DIR DO DISCO
37 27.29.243 GUARDA PO
38 99.01.038 DISCO PLANO 15"
39 D 27.18.722 CONJ COMPLETO DISCO DIR 15"
40 E 27.18.720 CONJ COMPLETO DISCO ESQ 15"
41 27.18.717 PINO DA PORCA
44 E 17.32.490 CONJ DISCO ADUB ESQ 15"-DESENC
45 D 17.32.378 SUPORTE DIR DISCO ADUBADOR 15"
46 E 17.32.491 SUPORTE ESQ DISCO ADUBADOR 15"
47 * 27.41.327 CONDUTOR CURVO ADUBO N.1
48 * 71.06.061 ABRACADEIRA ROSCA S/FIM 57-76
D - DIREITO C - CURTO
E - ESQUERDO L - LONGO
* - SOMENTE P/UNIDADE LINHA LONGA
Man: 3743 Des: 3743
93
94
SULCADOR
1 27.08.005 TRAVA INF DO MANGOTE

2 32.01.176 MANGOTE N.5
3 27.39.598 CONDUTOR ADUBO C520X30
11 04.27.891 PONTEIRA DO SULCADOR
14 70.17.026 CONTRAPINO 3/16" X 1"
16 27.18.304 BASE REGULADORA DA MOLA
17 70.04.695 PF SEXT RT MA12X30 DIN933-8.8
21 70.04.250 PF SEXT RP MA10X45 DIN931-8.8
22 04.27.687 CASTANHA DA HASTE
23 C 27.41.806 SUPORTE DO SULCADOR CURT
L 27.41.810 SUPORTE DO SULCADOR LONGO
24 70.16.010 TRAVA DE ACO 5/32"X69
26 27.33.254 HASTE DO SULCADOR
27 C 27.41.821 CJ SULC ESCAM CURTO C/CONDUTOR
L 27.41.820 CJ SULC ESCAM LONGO C/CONDUTOR
28 * 27.41.327 CONDUTOR CURVO ADUBO N.1
29 * 71.06.061 ABRACADEIRA ROSCA S/FIM 57-76
30 27.33.258 CONJ HASTE SULCADOR
C - CURTO
L - LONGO
* - SOMENTE P/UNIDADE LINHA LONGA
Man: 3688 Des: 3688
95
1 2
3 4 5 6 7
8 9 10 11
12 13 14 15 16
17 18 19 20
96
KIT COLANTES 3070PD

1 * 89.05.061 COLANTE VERM CINZA BRANCO 3070PD

2 * 89.05.062 COLANTE VERM CINZA BRANCO EXACTA
3 * 89.05.063 COLANTE VERM CINZA BRANCO JUMIL
4 * 89.01.214 COLANTE TRANSP MOVIDA-UNI
5 * 89.01.215 COLANTE TRANSP MOTORA-UNI
6 * 89.01.596 COLANTE PERIGO TRANSP PESSOAS
7 * 89.01.320 COLANTE AT MARCADOR DE LINHA
8 * 89.01.399 COLANTE MADE IN BRAZIL
9 * 89.01.307 COLANTE LER MANUAL DE INSTRUCOES
10 * 89.05.060 COLANTE TAB DIST SEM 3070PD-UNI
11 * 89.01.971 COLANTE FERT 3060PD FERTIS-UNI
12 * 89.01.719 COLANTE AT REGUL INADEQUADA-UNI
13 * 89.01.876 COLANTE IMP REAP PARAFS E/D-UNI
14 * 89.01.872 COLANTE AT SERVS EQUIPAMENTO
15 * 89.01.920 COLANTE AV MANTER DISTANCIA
16 * 89.01.930 COLANTE FAIXA REFLETIVA 35X245
17 * 89.01.700 COLANTE IMP VELOC TRABALHO-UNI
18 89.01.928 COLANTE BRANCO E PRETO N.07
21 * 89.18.349 KIT COLANTE 3070PD-UNI
A - 07L
B - 09L
C - 11L
* - COLANTES CONSTAM NO KIT 89.18.349
Man: 3967 Des: 3967
97
1 2 3
4 5
98
KIT COLANTES TURBINA

1 89.01.266 COLANTE ATENCAO AJUSTE CARDAN-POR

2 89.01.273 COLANTE ATENCAO REDUZA ACELERACAO
3 89.01.308 COLANTE AMARELO 540RPM
4 89.01.399 COLANTE MADE IN BRAZIL
5 89.01.307 COLANTE LER MANUAL DE INSTRUCOES
6 * 89.18.178 KIT COLANTE TURBINA 540 RPM
* CODIGO COM TODOS OS COLANTES
Man: 3990 Des: 3990
99
ÍNDICE NUMERICO
DE CÓDIGOS
100
CODIGO REF. PAG. CODIGO REF. PAG. CODIGO REF. PAG. CODIGO REF. PAG.
01.11.024 14 83 17.32.491 46 93 27.18.720 40 93 27.28.495 18 95
01.11.024 19 85 17.37.289 6 31 27.18.722 39 93 27.28.828 12 77
01.11.024 9 93 21.02.623 6 81 27.18.786 35 61 27.29.143 33 71
01.11.040 27 75 27.01.310 7 57 27.18.786 35 65 27.29.147 16 83
01.11.040 22 77 27.01.310 7 59 27.18.805 30 81 27.29.147 6 85
04.17.048 17 7 27.02.500 15 21 27.18.806 31 81 27.29.151 19 75
04.17.048 7 21 27.02.600 21 21 27.18.807 17 81 27.29.154 14 75
04.27.006 29 17 27.02.702 19 21 27.18.809 5 81 27.29.154 8 77
04.27.155 34 61 27.02.800 23 21 27.18.812 10 81 27.29.154 20 77
04.27.155 34 65 27.02.900 24 21 27.18.813 9 81 27.29.154 8 79
04.27.191 14 21 27.04.323 1 61 27.18.814 33 61 27.29.154 20 79
04.27.218 13 9 27.04.323 1 65 27.18.814 33 65 27.29.165 14 61
04.27.218 13 11 27.04.323 1 93 27.18.878 8 81 27.29.165 14 65
04.27.355 6 91 27.04.323 13 95 27.18.943 17 61 27.29.178 15 61
04.27.390 26 71 27.04.805 40 23 27.18.943 17 65 27.29.178 15 65
04.27.400 3 5 27.05.306 16 41 27.18.944 21 61 27.29.218 21 75
04.27.400 3 7 27.05.306 6 43 27.18.944 21 65 27.29.226 41 71
04.27.401 38 41 27.05.308 18 41 27.18.945 18 61 27.29.243 37 93
04.27.427 7 81 27.08.005 6 93 27.18.945 18 65 27.29.244 22 85
04.27.554 11 41 27.08.005 1 95 27.25.019 18 15 27.29.244 17 93
04.27.554 3 69 27.08.105 20 83 27.25.135 48 31 27.29.245 23 85
04.27.587 25 87 27.08.106 31 83 27.25.135 10 69 27.29.245 18 93
04.27.587 25 89 27.08.106 33 85 27.25.556 25 21 27.29.274 32 23
04.27.616 26 61 27.10.509 23 93 27.25.579 51 33 27.29.274 33 43
04.27.616 26 65 27.10.509 19 95 27.25.645 7 87 27.29.274 1 45
04.27.649 22 59 27.15.633 29 23 27.25.645 7 89 27.29.279 42 73
04.27.673 2 87 27.15.636 39 23 27.25.707 42 31 27.29.292 41 73
04.27.673 2 89 27.15.640 30 23 27.26.132 17 23 27.29.293 41 73
04.27.687 24 93 27.16.049 10 21 27.26.134 14 23 27.29.294 41 73
04.27.687 22 95 27.18.272 3 87 27.26.161 7 23 27.29.295 41 73
04.27.732 47 23 27.18.272 3 89 27.26.172 20 23 27.29.296 41 73
04.27.881 18 69 27.18.273 4 87 27.26.180 35 23 27.29.300 41 71
04.27.886 30 69 27.18.273 4 89 27.26.182 1 23 27.29.301 41 71
04.27.891 11 95 27.18.277 7 5 27.27.080 2 91 27.29.302 41 71
04.27.910 3 61 27.18.277 7 7 27.27.120 5 87 27.29.305 41 73
04.27.910 3 65 27.18.303 8 93 27.27.120 5 89 27.29.374 2 83
04.27.911 4 69 27.18.304 16 95 27.27.592 42 61 27.29.374 2 85
04.32.068 25 57 27.18.311 10 41 27.27.592 42 65 27.29.428 27 83
04.37.050 39 61 27.18.313 8 5 27.28.212 24 41 27.29.437 6 13
04.37.050 39 65 27.18.313 8 7 27.28.213 22 41 27.29.446 13 17
04.50.011 12 17 27.18.330 2 41 27.28.219 24 41 27.29.448 23 83
13.11.286 14 5 27.18.331 2 41 27.28.220 22 41 27.29.451 28 83
13.11.286 20 7 27.18.333 5 21 27.28.231 5 41 27.29.457 32 83
17.32.143 54 33 27.18.333 39 41 27.28.235 43 43 27.29.458 33 83
17.32.143 17 43 27.18.685 8 17 27.28.235 55 47 27.29.484 4 93
17.32.143 14 45 27.18.714 28 85 27.28.269 18 57 27.29.492 41 73
17.32.146 25 45 27.18.714 34 93 27.28.300 28 41 27.29.493 41 73
17.32.151 60 33 27.18.715 29 85 27.28.301 26 41 27.29.550 28 13
17.32.159 3 43 27.18.715 36 93 27.28.303 20 41 27.29.555 24 17
17.32.163 26 45 27.18.716 30 85 27.28.304 28 41 27.29.556 59 19
17.32.377 35 93 27.18.716 14 93 27.28.305 26 41 27.29.558 29 41
17.32.378 45 93 27.18.717 24 85 27.28.307 20 41 27.29.558 39 43
17.32.490 44 93 27.18.717 41 93 27.28.495 22 93 27.29.577 41 73
101
27.29.580 54 73 27.29.947 31 23 27.30.688 21 25 27.31.611 23 45
27.29.581 6 71 27.29.989 36 71 27.30.689 21 25 27.31.747 50 31
27.29.582 10 71 27.29.990 17 71 27.30.699 22 23 27.31.747 12 69
27.29.583 15 71 27.29.991 60 73 27.30.705 18 25 27.31.827 29 59
27.29.584 16 71 27.30.077 1 31 27.30.708 42 23 27.31.832 27 57
27.29.585 2 71 27.30.087 33 41 27.30.735 43 23 27.31.888 13 83
27.29.586 3 71 27.30.113 7 17 27.30.789 19 25 27.31.888 18 85
27.29.587 13 71 27.30.116 16 17 27.30.810 14 57 27.31.956 16 85
27.29.588 28 71 27.30.118 52 17 27.30.810 44 59 27.31.957 11 83
27.29.589 27 71 27.30.119 49 17 27.30.825 12 57 27.31.957 17 85
27.29.592 12 71 27.30.122 47 17 27.30.825 18 59 27.31.980 8 83
27.29.593 8 71 27.30.124 17 17 27.30.919 1 81 27.31.980 10 85
27.29.594 8 71 27.30.129 53 17 27.30.955 8 61 27.31.980 29 93
27.29.595 53 73 27.30.132 42 17 27.30.955 8 65 27.31.981 6 83
27.29.596 56 73 27.30.133 15 17 27.30.955 22 75 27.31.981 8 85
27.29.597 21 71 27.30.134 4 17 27.30.968 28 81 27.31.981 32 93
27.29.599 43 73 27.30.139 3 17 27.31.091 41 73 27.31.982 7 83
27.29.600 38 71 27.30.171 9 5 27.31.093 41 73 27.31.982 9 85
27.29.601 51 73 27.30.171 9 7 27.31.094 41 73 27.31.982 30 93
27.29.602 51 73 27.30.300 9 43 27.31.095 31 71 27.32.041 25 71
27.29.603 50 73 27.30.300 11 45 27.31.097 41 71 27.32.047 1 71
27.29.604 37 71 27.30.302 41 45 27.31.098 41 73 27.32.227 41 73
27.29.608 48 73 27.30.303 28 43 27.31.099 41 73 27.32.256 24 45
27.29.611 47 73 27.30.303 46 45 27.31.124 41 73 27.32.263 3 93
27.29.613 41 71 27.30.306 26 43 27.31.130 41 73 27.32.263 15 95
27.29.656 39 71 27.30.306 40 45 27.31.131 41 73 27.32.423 41 73
27.29.682 11 77 27.30.309 25 43 27.31.132 41 73 27.32.428 60 19
27.29.686 13 77 27.30.309 39 45 27.31.133 41 73 27.32.470 1 25
27.29.687 6 75 27.30.311 24 43 27.31.134 41 73 27.32.471 3 25
27.29.687 4 77 27.30.311 38 45 27.31.135 41 73 27.32.472 4 25
27.29.687 4 79 27.30.312 45 45 27.31.136 41 71 27.32.473 6 25
27.29.695 25 81 27.30.313 30 43 27.31.137 41 71 27.32.474 7 25
27.29.696 23 81 27.30.314 37 45 27.31.138 41 71 27.32.475 8 25
27.29.697 19 81 27.30.325 2 13 27.31.139 41 73 27.32.477 11 25
27.29.698 5 75 27.30.330 8 13 27.31.144 41 71 27.32.478 12 25
27.29.698 23 77 27.30.332 18 43 27.31.145 41 73 27.32.479 13 25
27.29.698 23 79 27.30.332 35 45 27.31.146 41 71 27.32.480 14 25
27.29.713 38 57 27.30.337 15 41 27.31.147 41 73 27.32.481 15 25
27.29.713 39 59 27.30.337 32 43 27.31.223 15 41 27.32.482 16 25
27.29.714 36 57 27.30.371 4 21 27.31.223 32 43 27.32.483 17 25
27.29.714 37 59 27.30.410 1 5 27.31.239 14 17 27.32.484 10 25
27.29.718 32 57 27.30.410 1 7 27.31.316 20 25 27.32.546 1 21
27.29.718 33 59 27.30.413 23 13 27.31.396 9 61 27.32.630 24 77
27.29.724 24 75 27.30.414 13 13 27.31.396 9 65 27.32.858 21 77
27.29.724 18 77 27.30.417 20 13 27.31.487 36 69 27.32.859 19 77
27.29.724 18 79 27.30.486 52 33 27.31.490 35 41 27.32.974 25 77
27.29.725 33 81 27.30.486 11 43 27.31.491 35 41 27.33.084 41 73
27.29.801 34 71 27.30.486 16 45 27.31.506 27 61 27.33.086 41 73
27.29.805 41 71 27.30.514 5 17 27.31.506 27 65 27.33.096 41 71
27.29.815 57 73 27.30.583 30 13 27.31.510 11 69 27.33.162 36 31
27.29.822 22 17 27.30.584 12 13 27.31.557 12 83 27.33.163 36 31
27.29.829 50 17 27.30.635 28 45 27.31.600 19 43 27.33.222 14 69
27.29.943 12 85 27.30.635 12 69 27.31.600 36 45 27.33.254 26 95
102
27.33.258 30 95 27.35.374 19 61 27.41.127 47 45 27.41.388 4 11
27.33.301 35 31 27.35.374 19 65 27.41.134 40 43 27.41.392 50 31
27.33.304 34 31 27.36.538 51 33 27.41.134 49 45 27.41.394 39 17
27.33.306 32 31 27.36.538 12 69 27.41.135 27 43 27.41.397 61 19
27.33.308 33 31 27.38.049 28 75 27.41.135 51 45 27.41.399 10 87
27.33.309 39 31 27.38.049 24 79 27.41.139 15 43 27.41.410 29 87
27.33.310 21 31 27.38.431 19 35 27.41.139 54 47 27.41.425 44 45
27.33.311 20 31 27.38.431 19 37 27.41.140 15 43 27.41.490 9 11
27.33.312 19 31 27.38.431 6 39 27.41.140 54 47 27.41.491 3 11
27.33.313 18 31 27.38.432 19 39 27.41.143 10 9 27.41.510 16 21
27.33.317 41 31 27.38.434 20 39 27.41.143 10 11 27.41.514 8 59
27.33.318 27 31 27.38.435 21 39 27.41.150 5 9 27.41.515 8 59
27.33.320 23 31 27.38.456 25 61 27.41.150 5 11 27.41.516 13 59
27.33.323 22 31 27.38.456 25 65 27.41.169 2 45 27.41.517 13 59
27.33.324 30 31 27.38.499 30 61 27.41.178 22 13 27.41.519 6 59
27.33.325 29 31 27.38.499 30 65 27.41.182 2 45 27.41.526 6 59
27.33.326 31 31 27.38.500 24 61 27.41.196 1 43 27.41.537 19 15
27.33.328 25 31 27.38.500 24 65 27.41.197 1 43 27.41.539 19 7
27.33.370 44 31 27.38.501 36 61 27.41.202 6 9 27.41.541 12 7
27.33.373 6 37 27.38.501 36 65 27.41.202 6 11 27.41.542 3 15
27.34.051 17 75 27.38.502 28 61 27.41.232 7 29 27.41.549 25 15
27.34.052 2 75 27.38.502 28 65 27.41.259 11 15 27.41.552 4 15
27.34.052 11 79 27.38.503 29 61 27.41.260 5 13 27.41.553 9 15
27.34.053 10 75 27.38.503 29 65 27.41.272 20 45 27.41.554 10 15
27.34.053 13 79 27.38.569 22 39 27.41.273 21 13 27.41.555 1 15
27.34.186 23 75 27.38.649 37 23 27.41.273 15 15 27.41.567 24 15
27.34.211 18 75 27.38.758 3 29 27.41.288 22 57 27.41.568 23 15
27.34.211 19 79 27.38.786 18 37 27.41.295 26 93 27.41.571 9 29
27.34.212 1 75 27.38.786 18 39 27.41.296 33 93 27.41.573 27 87
27.34.283 9 21 27.38.789 12 35 27.41.303 23 57 27.41.573 31 89
27.34.287 13 21 27.38.789 12 37 27.41.304 23 57 27.41.685 17 57
27.34.350 46 23 27.38.789 12 39 27.41.313 6 29 27.41.685 17 59
27.34.360 24 23 27.38.790 7 91 27.41.314 5 27 27.41.686 16 57
27.34.361 19 23 27.39.534 10 59 27.41.314 6 29 27.41.686 16 59
27.34.468 34 23 27.39.598 3 95 27.41.315 5 29 27.41.687 8 57
27.34.470 26 23 27.41.047 15 59 27.41.326 31 43 27.41.688 8 57
27.34.486 28 87 27.41.053 6 17 27.41.326 4 45 27.41.689 20 61
27.34.487 21 87 27.41.054 30 17 27.41.327 47 93 27.41.689 20 65
27.34.488 19 87 27.41.059 9 13 27.41.327 28 95 27.41.712 1 35
27.34.488 19 89 27.41.061 13 49 27.41.328 51 33 27.41.715 43 31
27.34.646 55 73 27.41.061 13 51 27.41.329 50 31 27.41.750 12 5
27.34.654 29 75 27.41.061 13 53 27.41.362 31 41 27.41.763 14 9
27.34.664 8 23 27.41.061 13 55 27.41.365 31 41 27.41.763 14 11
27.34.676 25 41 27.41.065 16 21 27.41.366 11 87 27.41.773 5 65
27.34.677 27 41 27.41.110 6 57 27.41.366 11 89 27.41.777 5 61
27.34.686 37 69 27.41.112 6 57 27.41.369 10 87 27.41.789 10 61
27.34.722 25 59 27.41.115 2 57 27.41.370 14 87 27.41.789 10 65
27.34.740 23 59 27.41.115 2 59 27.41.370 14 89 27.41.803 5 91
27.34.748 22 83 27.41.125 37 43 27.41.371 27 43 27.41.806 23 95
27.34.748 3 85 27.41.125 44 45 27.41.371 51 45 27.41.810 23 95
27.34.749 22 83 27.41.126 20 43 27.41.383 9 11 27.41.820 27 95
27.34.749 3 85 27.41.126 42 45 27.41.384 3 11 27.41.821 27 95
27.34.755 2 71 27.41.127 38 43 27.41.387 1 11 27.41.822 24 13
103
27.41.822 21 15 27.42.453 56 63 32.01.176 2 95 70.04.231 7 15
27.41.823 25 13 27.42.453 56 67 32.24.251 24 69 70.04.233 23 23
27.41.823 22 15 27.42.470 60 63 32.40.304 7 35 70.04.241 5 83
27.41.824 5 91 27.42.471 60 63 32.40.304 7 37 70.04.241 7 85
27.41.827 55 17 27.42.474 60 67 32.40.304 7 39 70.04.241 31 93
27.41.828 54 17 27.42.475 60 67 32.40.430 1 41 70.04.250 21 95
27.41.829 57 19 27.42.478 61 63 32.40.430 4 81 70.04.255 52 23
27.41.830 56 19 27.42.479 61 63 32.40.531 62 19 70.04.256 43 61
27.41.831 34 17 27.42.480 61 67 32.41.145 3 27 70.04.256 43 65
27.41.832 35 17 27.42.481 61 67 32.41.150 5 27 70.04.274 2 5
27.41.835 11 61 27.42.482 60 63 35.01.608 55 61 70.04.274 2 7
27.41.835 11 65 27.42.483 60 63 35.01.608 55 65 70.04.274 12 9
27.41.843 18 7 27.42.486 60 67 35.21.294 12 61 70.04.274 12 11
27.41.847 41 61 27.42.487 60 67 35.21.294 12 65 70.04.274 9 41
27.41.847 41 65 27.42.490 61 63 37.01.091 29 21 70.04.274 5 69
27.41.857 4 11 27.42.491 61 63 37.03.029 6 15 70.04.280 2 81
27.41.858 1 11 27.42.492 61 67 37.04.344 15 81 70.04.280 1 83
27.41.861 22 13 27.42.493 61 67 37.04.363 27 81 70.04.280 1 85
27.41.864 11 5 27.42.497 1 9 37.05.055 25 83 70.04.296 10 91
27.41.871 4 9 27.42.500 54 23 37.19.186 28 21 70.04.296 4 95
27.41.919 43 31 27.44.540 28 89 37.19.450 15 57 70.04.300 28 57
27.41.927 1 39 27.44.545 30 89 37.19.450 43 59 70.04.302 26 59
27.41.930 9 91 27.44.556 15 31 37.19.455 21 57 70.04.303 15 87
27.41.931 14 91 27.44.557 7 31 37.19.455 21 59 70.04.303 15 89
27.41.938 13 91 27.44.559 14 31 37.19.465 19 57 70.04.318 10 7
27.41.939 15 91 27.44.560 37 31 37.19.465 19 59 70.04.322 11 7
27.41.959 10 89 27.44.561 16 31 37.19.466 13 57 70.04.322 48 23
27.41.960 10 89 27.44.990 2 21 37.19.466 12 59 70.04.335 11 21
27.41.985 43 31 27.47.431 12 79 37.19.469 10 57 70.04.335 1 91
27.41.992 1 37 27.47.911 15 69 37.19.469 11 59 70.04.437 2 9
27.42.050 55 23 27.47.913 13 69 37.38.203 18 49 70.04.437 2 11
27.42.312 16 37 27.48.105 52 61 37.38.203 6 51 70.04.613 16 13
27.42.313 16 39 27.48.105 52 65 37.38.203 18 53 70.04.613 17 15
27.42.314 16 35 27.48.467 27 69 37.38.203 6 55 70.04.613 25 23
27.42.330 17 37 27.48.469 27 69 50.01.038 10 5 70.04.614 5 23
27.42.331 8 35 27.48.894 21 79 50.01.038 14 7 70.04.614 2 29
27.42.332 8 37 27.48.895 22 79 50.01.038 26 21 70.04.614 7 75
27.42.333 17 39 27.49.150 15 9 50.04.703 27 89 70.04.614 2 77
27.42.335 8 39 27.49.150 15 11 50.04.704 21 89 70.04.614 2 79
27.42.336 17 35 27.49.151 15 9 60.01.311 12 81 70.04.614 18 83
27.42.337 6 35 27.49.151 15 11 60.01.595 14 41 70.04.614 20 85
27.42.339 18 35 27.49.306 7 61 60.01.595 44 43 70.04.614 15 93
27.42.343 24 57 27.49.306 7 65 60.01.595 53 47 70.04.616 2 31
27.42.366 21 45 27.49.450 50 61 70.02.517 45 73 70.04.616 46 61
27.42.367 19 69 27.49.450 50 65 70.02.610 30 83 70.04.616 46 65
27.42.368 9 9 27.49.451 51 61 70.02.610 34 85 70.04.617 15 5
27.42.369 3 9 27.49.451 51 65 70.02.611 21 93 70.04.617 21 7
27.42.399 29 45 27.49.459 13 69 70.03.367 7 71 70.04.636 10 31
27.42.401 31 61 27.49.462 15 69 70.03.385 5 31 70.04.636 5 43
27.42.401 31 65 27.50.077 15 35 70.03.385 4 71 70.04.636 32 81
27.42.443 20 69 27.50.077 15 37 70.04.031 5 71 70.04.636 29 89
27.42.445 15 41 27.50.077 15 39 70.04.229 2 27 70.04.638 51 17
27.42.445 32 43 32.01.176 7 93 70.04.231 10 13 70.04.638 26 81
104
70.04.640 28 31 70.04.889 8 89 70.11.354 41 59 70.14.013 28 93
70.04.640 11 49 70.04.889 3 91 70.11.354 45 61 70.14.014 53 23
70.04.640 19 51 70.04.986 40 61 70.11.354 45 65 70.14.015 3 81
70.04.640 11 53 70.04.986 40 65 70.11.354 13 81 70.14.017 33 57
70.04.640 19 55 70.04.991 2 61 70.11.354 36 83 70.14.017 34 59
70.04.643 59 73 70.04.991 2 65 70.11.354 36 85 70.14.017 16 75
70.04.663 41 17 70.06.235 47 31 70.11.354 24 87 70.14.017 5 77
70.04.663 35 43 70.06.235 9 69 70.11.354 24 89 70.14.017 5 79
70.04.663 48 45 70.07.684 24 59 70.11.354 8 95 70.14.018 27 23
70.04.663 6 69 70.07.685 45 31 70.11.355 6 5 70.14.037 22 61
70.04.663 25 95 70.07.685 31 45 70.11.355 6 7 70.14.037 22 65
70.04.665 17 41 70.07.685 57 63 70.11.355 7 9 70.14.038 28 17
70.04.665 30 57 70.07.685 57 67 70.11.355 7 11 70.14.039 9 87
70.04.665 31 59 70.07.685 29 69 70.11.355 10 23 70.14.039 9 89
70.04.667 41 43 70.07.685 9 79 70.11.355 2 35 70.14.039 4 91
70.04.667 50 45 70.07.686 9 75 70.11.355 2 37 70.14.041 29 57
70.04.667 35 83 70.07.686 9 77 70.11.355 2 39 70.14.041 30 59
70.04.667 35 85 70.07.705 36 23 70.11.355 13 41 70.14.202 11 13
70.04.667 20 87 70.07.705 16 81 70.11.355 13 43 70.14.202 8 15
70.04.668 7 13 70.07.706 32 41 70.11.355 19 45 70.14.202 18 23
70.04.668 4 41 70.07.706 14 43 70.11.355 1 69 70.14.205 4 83
70.04.668 30 45 70.07.706 6 45 70.11.355 9 95 70.14.205 4 85
70.04.668 15 49 70.11.352 18 5 70.11.356 18 21 70.14.205 25 93
70.04.668 14 51 70.11.352 24 7 70.11.356 23 41 70.14.207 4 13
70.04.668 15 53 70.11.352 4 31 70.11.356 4 57 70.14.207 26 15
70.04.668 14 55 70.11.352 49 61 70.11.356 4 59 70.14.207 9 57
70.04.668 20 89 70.11.352 49 65 70.11.356 12 91 70.14.207 9 59
70.04.669 12 29 70.11.353 19 17 70.11.356 6 95 70.14.207 16 87
70.04.673 14 29 70.11.353 13 31 70.11.357 15 7 70.14.207 16 89
70.04.685 15 23 70.11.353 34 45 70.11.358 1 87 70.14.208 49 23
70.04.693 26 75 70.11.353 27 59 70.11.358 1 89 70.14.209 6 21
70.04.693 16 77 70.11.353 59 63 70.11.384 33 17 70.14.209 8 91
70.04.693 16 79 70.11.353 59 67 70.11.384 56 33 70.14.259 6 61
70.04.695 12 23 70.11.353 16 69 70.11.410 52 73 70.14.259 6 65
70.04.695 5 93 70.11.353 61 73 70.11.411 9 31 70.16.001 14 13
70.04.695 17 95 70.11.353 4 75 70.11.411 10 35 70.16.001 5 15
70.04.696 17 9 70.11.353 15 77 70.11.411 10 37 70.16.001 11 57
70.04.696 4 35 70.11.353 15 79 70.11.411 10 39 70.16.001 4 61
70.04.696 4 37 70.11.353 20 81 70.11.411 30 71 70.16.001 4 65
70.04.696 4 39 70.11.353 9 83 70.11.413 20 71 70.16.010 4 5
70.04.698 20 93 70.11.353 14 85 70.11.514 22 45 70.16.010 4 7
70.04.699 20 95 70.11.353 10 93 70.11.514 22 69 70.16.010 27 93
70.04.716 3 13 70.11.354 18 13 70.11.514 62 73 70.16.010 24 95
70.04.717 10 17 70.11.354 16 23 70.11.525 46 73 70.16.026 13 5
70.04.717 3 57 70.11.354 10 29 70.11.586 37 61 70.16.026 13 7
70.04.717 3 59 70.11.354 8 41 70.11.586 37 65 70.16.026 3 21
70.04.719 29 13 70.11.354 23 43 70.12.524 25 85 70.16.153 8 21
70.04.719 27 15 70.11.354 9 45 70.12.524 19 93 70.17.001 30 41
70.04.733 12 21 70.11.354 14 49 70.12.526 26 13 70.17.004 53 61
70.04.743 21 83 70.11.354 9 51 70.12.526 14 15 70.17.004 53 65
70.04.750 21 83 70.11.354 14 53 70.12.548 44 17 70.17.025 31 13
70.04.878 38 17 70.11.354 9 55 70.14.013 34 83 70.17.025 2 15
70.04.889 8 87 70.11.354 40 57 70.14.013 11 85 70.17.025 18 17
105
70.17.026 1 17 70.18.075 2 17 70.19.156 16 55 70.23.038 20 21
70.17.026 38 31 70.18.078 28 23 70.19.156 39 57 70.23.040 23 71
70.17.026 1 57 70.18.295 44 73 70.19.156 40 59 70.24.054 12 87
70.17.026 1 59 70.18.296 13 35 70.19.156 44 61 70.24.054 12 89
70.17.026 13 61 70.18.296 13 37 70.19.156 44 65 70.25.002 42 43
70.17.026 13 65 70.18.296 13 39 70.19.156 7 69 70.25.002 52 45
70.17.026 11 81 70.18.299 20 35 70.19.156 19 71 70.25.002 32 61
70.17.026 6 87 70.18.299 20 37 70.19.156 14 81 70.25.002 32 65
70.17.026 6 89 70.18.299 23 39 70.19.156 3 83 70.25.002 15 83
70.17.026 2 93 70.19.153 17 5 70.19.156 37 85 70.25.002 5 85
70.17.026 14 95 70.19.153 23 7 70.19.156 23 87 70.25.004 20 57
70.17.040 32 71 70.19.153 15 13 70.19.156 23 89 70.25.004 20 59
70.17.041 34 41 70.19.153 16 15 70.19.156 7 95 70.25.014 2 43
70.17.041 8 43 70.19.153 6 23 70.19.157 5 5 70.25.014 3 45
70.17.041 5 45 70.19.153 1 27 70.19.157 5 7 70.25.020 58 73
70.18.001 27 13 70.19.153 1 29 70.19.157 8 9 70.25.124 29 71
70.18.001 13 15 70.19.153 3 31 70.19.157 8 11 70.25.177 12 95
70.18.003 32 17 70.19.153 48 61 70.19.157 31 17 70.25.180 14 71
70.18.004 33 23 70.19.153 48 65 70.19.157 11 23 70.25.187 49 73
70.18.004 11 31 70.19.153 35 71 70.19.157 55 33 70.25.204 20 75
70.18.004 32 45 70.19.153 8 75 70.19.157 3 35 70.25.230 5 25
70.18.004 12 49 70.19.153 3 77 70.19.157 3 37 70.34.167 40 71
70.18.004 18 51 70.19.153 3 79 70.19.157 3 39 70.34.196 9 35
70.18.004 12 53 70.19.153 19 83 70.19.157 12 41 70.34.196 9 37
70.18.004 18 55 70.19.153 21 85 70.19.157 12 43 70.34.196 9 39
70.18.004 28 59 70.19.153 16 93 70.19.157 18 45 70.41.011 48 17
70.18.004 58 63 70.19.155 20 17 70.19.157 2 69 70.41.012 58 19
70.18.004 58 67 70.19.155 63 19 70.19.157 25 75 71.01.352 43 17
70.18.005 21 23 70.19.155 12 31 70.19.157 17 77 71.01.403 4 23
70.18.005 47 61 70.19.155 33 45 70.19.157 17 79 71.03.016 24 71
70.18.005 47 65 70.19.155 10 49 70.19.157 10 95 71.03.017 53 33
70.18.007 26 69 70.19.155 17 51 70.19.159 9 17 71.03.017 10 43
70.18.007 18 71 70.19.155 10 53 70.19.159 17 21 71.03.017 15 45
70.18.008 6 41 70.19.155 17 55 70.19.159 21 41 71.03.033 54 61
70.18.008 21 43 70.19.155 14 59 70.19.159 5 57 71.03.033 54 65
70.18.008 7 45 70.19.155 28 69 70.19.159 5 59 71.04.002 15 75
70.18.008 16 49 70.19.155 3 75 70.19.159 11 91 71.04.002 6 77
70.18.008 15 51 70.19.155 14 77 70.19.159 5 95 71.04.002 6 79
70.18.008 16 53 70.19.155 14 79 70.19.160 16 7 71.04.004 50 23
70.18.008 15 55 70.19.155 29 81 70.19.183 8 31 71.04.005 3 23
70.18.008 8 69 70.19.155 10 83 70.19.183 11 35 71.04.008 26 87
70.18.009 16 5 70.19.155 15 85 70.19.183 11 37 71.04.008 26 89
70.18.009 22 7 70.19.155 11 93 70.19.183 11 39 71.04.013 34 57
70.18.013 11 9 70.19.156 17 13 70.19.378 38 61 71.04.013 35 59
70.18.013 11 11 70.19.156 40 17 70.19.378 38 65 71.04.013 34 69
70.18.013 9 23 70.19.156 38 23 70.20.244 21 35 71.04.013 27 85
70.18.013 57 33 70.19.156 11 29 70.20.244 21 37 71.04.013 42 93
70.18.013 5 35 70.19.156 7 41 70.20.244 24 39 71.04.044 21 81
70.18.013 5 37 70.19.156 22 43 70.20.245 22 35 71.04.049 11 71
70.18.013 5 39 70.19.156 8 45 70.20.245 22 37 71.06.057 4 27
70.18.013 17 45 70.19.156 17 49 70.20.245 25 39 71.06.057 8 29
70.18.013 23 61 70.19.156 16 51 70.22.807 16 61 71.06.061 48 93
70.18.013 23 65 70.19.156 17 53 70.22.807 16 65 71.06.061 29 95
106
71.06.062 4 29 81.01.035 46 17 90.01.071 14 39 93.04.003 45 23
71.06.067 41 23 81.01.050 33 69 92.01.021 7 49 93.05.003 11 17
73.01.083 35 69 81.01.067 17 87 92.01.021 11 51 93.05.005 19 13
73.01.121 7 79 81.01.067 17 89 92.01.021 7 53 93.05.005 12 15
73.01.122 35 57 83.01.054 60 47 92.01.021 11 55 93.05.005 27 21
73.01.122 36 59 83.01.055 29 43 92.02.005 2 49 93.05.005 44 23
73.01.123 18 87 83.01.057 43 45 92.02.005 2 51 93.05.005 19 41
73.01.123 18 89 83.01.061 31 69 92.02.005 2 53 93.05.005 26 57
73.01.124 24 83 83.01.205 37 17 92.02.005 2 55 93.05.005 42 59
73.02.161 26 85 83.01.207 4 43 92.02.102 1 49 93.05.005 25 69
73.02.161 12 93 83.01.208 59 33 92.02.102 1 51 93.05.005 11 75
73.02.165 45 17 83.01.219 12 45 92.02.102 1 53 93.05.005 1 77
73.02.201 23 17 83.04.002 58 33 92.02.102 1 55 93.05.005 1 79
73.03.035 24 31 83.04.002 7 43 92.05.156 5 49 93.05.005 18 81
73.03.045 9 71 83.04.002 13 45 92.05.156 5 51 93.05.005 17 83
73.03.056 13 23 83.04.003 36 17 92.05.156 5 53 93.05.005 13 85
73.03.057 51 23 83.04.017 32 69 92.05.156 5 55 93.05.005 13 87
73.04.001 22 81 84.02.053 2 23 92.05.158 6 49 93.05.005 13 89
73.04.002 13 75 85.01.004 2 25 92.05.159 8 49 93.05.005 43 93
73.04.002 7 77 85.01.005 9 25 92.05.159 4 51 96.01.001 26 17
73.04.350 22 21 89.01.214 4 97 92.05.159 4 55 96.02.011 25 17
75.01.070 46 31 89.01.215 5 97 92.05.161 19 49 96.03.035 27 17
75.01.070 27 45 89.01.266 1 99 92.05.161 8 53 99.01.038 38 93
75.01.070 21 69 89.01.273 2 99 92.05.161 19 53 99.01.046 29 83
75.01.071 36 41 89.01.307 9 97 92.05.282 10 51 99.01.046 32 85
75.01.071 16 43 89.01.307 5 99 92.05.282 10 55 99.01.051 31 57
75.01.071 10 45 89.01.308 3 99 92.05.358 12 51 99.01.054 32 59
75.02.021 61 33 89.01.320 7 97 92.05.358 12 55 99.01.057 22 87
75.02.021 59 47 89.01.399 8 97 92.05.427 20 51 99.01.057 22 89
75.02.021 17 69 89.01.399 4 99 92.06.057 6 53 99.01.058 22 87
75.02.023 37 41 89.01.596 6 97 92.06.057 20 55
75.02.023 34 43 89.01.700 17 97 92.11.002 20 49
75.02.023 56 47 89.01.719 12 97 92.11.003 20 53
76.01.011 49 31 89.01.872 14 97 92.11.004 20 49
76.01.011 58 47 89.01.876 13 97 92.11.005 20 53
76.01.011 23 69 89.01.920 15 97 92.11.007 21 51
76.01.012 3 41 89.01.928 18 97 92.11.008 21 55
76.01.012 36 43 89.01.930 16 97 92.12.002 4 49
76.01.012 57 47 89.01.956 19 97 92.12.002 4 53
80.01.011 22 71 89.01.971 11 97 92.12.004 4 49
80.01.209 40 31 89.01.978 20 97 92.12.004 4 53
80.01.219 17 31 89.05.060 10 97 92.12.017 3 49
81.01.004 24 81 89.05.061 1 97 92.12.017 3 51
81.01.005 21 17 89.05.062 2 97 92.12.017 3 53
81.01.006 26 83 89.05.063 3 97 92.12.017 3 55
81.01.006 31 85 89.18.178 6 99 92.12.159 9 53
81.01.006 13 93 89.18.349 21 97 92.12.190 8 51
81.01.007 37 57 90.01.059 6 27 92.12.190 8 55
81.01.007 38 59 90.01.059 13 29 92.12.191 7 51
81.01.007 12 75 90.01.063 16 9 92.12.191 7 55
81.01.007 10 77 90.01.063 16 11 92.12.192 9 49
81.01.007 10 79 90.01.071 14 35 93.04.003 1 13
81.01.029 26 31 90.01.071 14 37 93.04.003 20 15
107
ANOTAÇÕES
108

3070 PD - 2012

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

3070 PD - 2012

Enviado por

Direitos autorais:

Formatos disponíveis

CATALOGO DE PEÇAS JM3070PD

As ilustrações dos desenhos em vistas explodidas mostram a montagem típica

As designações de conjuntos e/ou peças direita e esquerda, entendem-se em

Os pedidos de peças deverão ser enviados ao setor de vendas de peças de

DEVIDO AO CONTÍNUO DESENVOLVIMENTO INDUSTRIAL E TECNOLÓGICO,

REF CODIGO DESCRICAO

1 27.30.410 CONJ PE DE APOIO

Man: 3679 Des: 3679

REF CODIGO DESCRICAO

1 27.30.410 CONJ PE DE APOIO

Man: 3680 Des: 3680

PLATAFORMA E CORRIMAO 07L

1 27.42.497 CHAPA CENTRAL PLATAFORMA

Man: 3979 Des: 3979

PLATAFORMA E CORRIMAO 09/11L

1 A 27.41.387 CORRIMAO ESQ 09L

Man: 3980 Des: 3980

EIXO RODA DE TRANSPORTE 07/09L

REF CODIGO DESCRICAO

1 93.04.003 GRAXEIRA CURVA M8X1-45 DIN71412B

Man: 3682 Des: 3682

EIXO RODA DE TRANSPORTE 11L

1 27.41.555 PINO REMANCHADO CIL HIDRAULICO

Man: 3683 Des: 3683

1 70.17.026 CONTRAPINO 3/16" X 1"

Man: 3690 Des: 3690

56 E 27.41.830 CONJ SUPORTE ESQUERDO DA RODA

Man: 3690 Des: 3690

1 27.32.546 PINO DE ENGATE 32X165

Man: 3691 Des: 3691

1 27.26.182 EIXO DA VENTOINHA

CARDAN HOMOCINETICO C/RODA LIVRE

1 27.32.470 GARFO C/ ENGATE RAPIDO

Man: 2468 Des: 2468

SISTEMA PNEUMATICO TUBULACAO DE AR 07L

1 70.19.153 ARRUELA DE PRESSAO B6 DIN127 ZN

Man: 3983 Des: 3983

SISTEMA PNEUMATICO TUBULACAO DE AR 09/11L

1 70.19.153 ARRUELA DE PRESSAO B6 DIN127 ZN

Man: 3985 Des: 3985

ADUBADORA DOSADOR FERTISYSTEM STD

REF CODIGO DESCRICAO

1 27.30.077 TAPO DO SUPORTE DO ADUBO

Man: 3721 Des: 3721

ADUBADORA DOSADOR FERTISYSTEM STD

REF CODIGO DESCRICAO

51 A 27.25.579 EIXO SEXTAVADO 11/16"X1450

P - PADRAO D - DIREITO A - 07L

Man: 3721 Des: 3721

DEPOSITO DE FERTILIZANTES 07L

REF CODIGO DESCRICAO

1 27.41.712 BASE DEPOSITO 07L

Man: 3722 Des: 3722

DEPOSITO DE FERTILIZANTES 09L

REF CODIGO DESCRICAO

1 27.41.992 BASE DEPOSITO 09L

Man: 3723 Des: 3723

DEPOSITO DE FERTILIZANTES 11L

1 27.41.927 BASE DEPOSITO 11L

Man: 3724 Des: 3724

Man: 3725 Des: 3725

1 D 27.41.196 CAPA CENTRAL DIREITA

Man: 3726 Des: 3726
