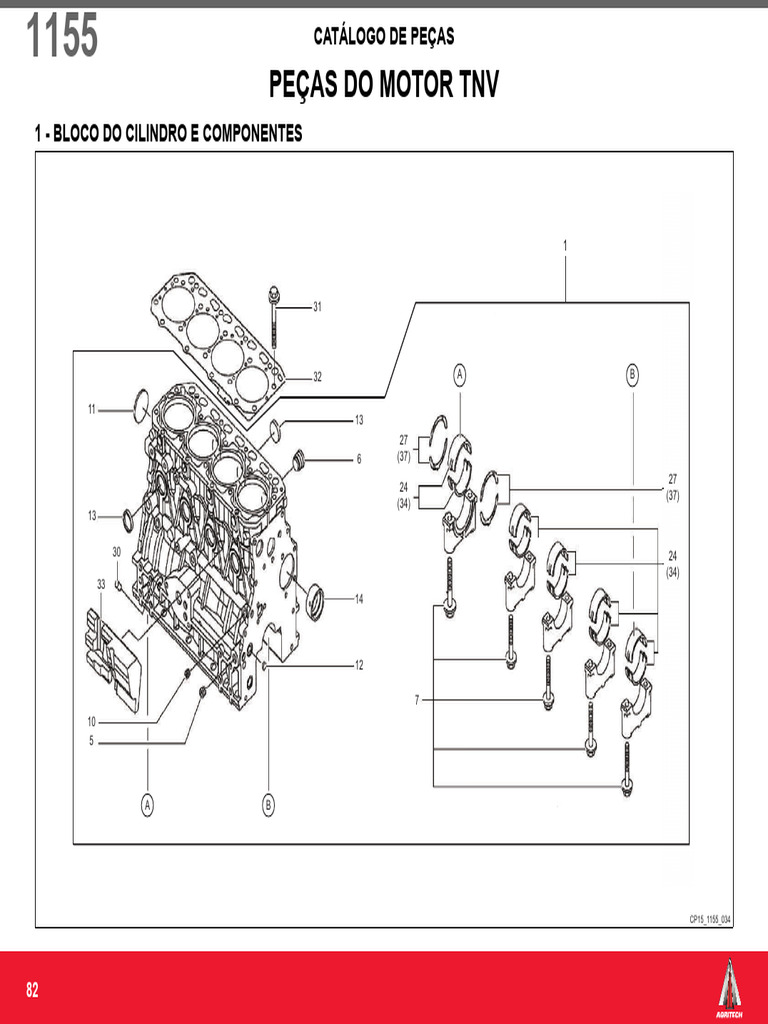

1155 CATÁLOGO DE PEÇAS

PEÇAS DO MOTOR TNV

31

32 A B

11
13
27
6 (37)
27
24
(37)
(34)
13

30 24
(34)
33
14

12

7
10
5

A B

CP15_1155_034

82
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 729659-01570 Conjunto bloco do cilindro 1
5 124160-01910 Plug PT1/4 2
6 171051-01921 Plug 1
7 129150-02020 Parafuso 10
10 124060-01050 Plug PT1/8 1
11 129001-01250 Plug 50 1
12 27241-120000 Plug 12 2
13 27241-300000 Plug 30 8
14 129795-02411 Mancal, eixo de comando 1
24 129001-02930 Mancal do virabrequim 5
27 129150-02930 Mancal de encosto 2
30 119309-01810 Plug 1
31 129150-01200 Parafuso do cabeçote 18
32 129407-01340 Junta do cabeçote 1
33 129004-01190 Espaçador 1
34 129150-02870 Mancal do virabrequim 0,25 5
37 129150-02940 Mancal de encosto 0,25 1

83
1155 CATÁLOGO DE PEÇAS
2 - CAIXA DE ENGRENAGEM E COMPONENTES

31
7 - 24

32

12

25
21
27
13
25 20
17
16 19
18
14 34 35
8 33

7 9 23
10 29
11 28
30

31

26
4 5 22 6

1 15
31 24

CP15_1155_035

84
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs. Item Código Descrição Qtde. Obs.
01 729004-01500 Conjunto caixa de engrenagem 1 Sem bomba de óleo 34 124240-01883 Junta 1
04 23876-030000 Plug PT3/8, c/ rosca 1 35 26106-080122 Parafuso M8x12 4
05 23876-040000 Plug PT 1/2 1
06 119934-01800 Retentor de óleo (marrom) 1
Parte da bomba de
07 119802-32100 Conjunto tampa da bomba 1
óleo lub.
08 119802-32070 Tampa da bomba de óleo lub. 1
09 129900-32130 Válvula de alívio 1
10 129418-32320 Mola 1
11 129001-32330 Plug 1
12 129004-01520 Flange 1
13 119802-01560 Prisioneiro M8x25 3
14 124160-01751 Tampa de abastecimento 1
15 124240-01871 Tampa 1
16 129795-01950 Pino de guia 2
17 119609-32040 O-ring P16 4
Parte da bomba de
18 119802-32111 Rotor interno 1
óleo lub.
Parte da bomba de
19 119802-32120 Rotor externo 1
óleo lub.
20 119802-32130 Parafuso M6x16 7
21 121850-51960 O-ring da bomba injetora 1
22 26106.080852 Parafuso M8x85 3
23 24311-000320 O-ring 1A P-32.0 1
24 26106-080162 Parafuso M8x16 4
25 26106-080162 Parafuso M8x16 revestido 3
26 26106-080552 Parafuso M8x55 11
27 26306-080002 Porca 3
28 121023-01551 Tampa 1
29 24341-000240 O-ring 1A S-24.0 1
30 26106-060162 Parafuso M6x16 2
31 – Silicone alta temperatura 1
32 129150-01580 Prisioneiro 8x30 1
33 124240-01871 Tampa 1

85
1155 CATÁLOGO DE PEÇAS
3 - CAIXA DE ENGRENAGEM E COMPONENTES

1 2

1 -1

15
1

20 13 16

10
12

2
11

4
7 9
6

CP15_1155_036

86
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129486-01670 Parafuso M8x30 9
2 – Silicone alta temperatura 1
3 129550-01702 Cárter 1
4 129429-01721 Tampa inferior do cárter 1
6 YB40T14252 Plug M16 1
7 PACU16 Arruela de vedação 1
8 129555-01750 Pino de guia 1
9 26106-080122 Parafuso M8x12 20
10 26106-080502 Parafuso M8x50 8
12 26106.081202 Parafuso M8x120 4
13 729402.01650 Alojamento do retentor 1
15 129120.01780 Retentor de óleo 1
16 129100-01580 Pino paralelo 8x16 2
18 26106-080252 Parafuso M8x100 14
20 TNE88.01603 Carcaça do volante 1

87
1155 CATÁLOGO DE PEÇAS
4 - CABEÇOTE E COMPONENTES

49
42
52
53 44
41
38 43 50
25
51
35
37
34
32 31
34 37
32 31
34 56
26 32 31 47
28 34 31 37
35 32
34 37
27 32 31 39
28 34 40
36 32 31 48
34 31
27 32 34
28
36 32 31
27 29
28 35
18
24 18 37 37
14
23 13
19 13
21 20 12
12
16
17
6 26
7

55
54
54
55 9

22
11
10

CP15_1155_037

88
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs. Item Código Descrição Qtde. Obs.
1 129601-11700 Cabeçote, montado 1 42 119802-03121 Tampa do diafragma 1
5 120130-11860 Guia da válvula 4 43 119802-03130 Diafragma 1
7 129150-11810 Guia da válvula 4 44 119802-03141 Mola do diafragma 1
9 27241-400000 Plug 40 2 47 129601-11310 Junta da tampa do cabeçote 1
10 129004-11130 Válvula de admissão 4 49 22857-500100 Parafuso 5x10 4
11 129100-11112 Válvula de escape 4 50 124160-01751 Tampa de abastecimento de óleo 1
12 129795-11120 Mola da válvula 8 51 24311-000320 O-ring 1AP-32.0 1
13 129795-11180 Assento da mola 8 52 124160-11360 Porca 3
14 27310-080001 Trava 8 8 53 24311-000120 O-ring 1AP 12.0 3
16 121400-11340 Retentor da válvula de escape 4 56 – Silicone alta temperatura 1
17 124460-11340 Retentor da válvula de admissão 4
18 129150-11370 Capa da válvula 8
19 119802-11870 Isolador do bico 4
20 119625-11880 Assento do bico 4
21 129004-11900 Prendedor do bico injetor 4
22 22351-060012 Pino de expansão 6x12 2
23 120270-54410 Arruela 4
24 26106-080352 Parafuso M8x35 4
25 129601-11241 Balanceiro, montado 1
26 119802-11260 Suporte do balanceiro (A) 2
27 119802-11270 Suporte do balanceiro (B) 3
28 129150-11280 Mola da válvula 4
29 129601-11251 Eixo do balanceiro 1
31 129004-11650 Balanceiro, montado 8
32 129150-11230 Parafuso ajustador 8
34 129150-11750 Porca M8xP1.0 8
35 26226-080182 Prisioneiro M8x18 3
36 26106-080252 Parafuso M8x25 3
37 26106-080502 Parafuso M8x50 7
38 129601-11350 Tampa do cabeçote, conjunto
39 129004-03010 Defletor 1
40 129150-03070 Defletor, respiro 1
41 119802-03110 Prato do diafragma 1

89
1155 CATÁLOGO DE PEÇAS
5 - FILTRO DE AR E COLETOR DE ADMISSÃO

90
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129601-03080 Mangueira, respiro 1
2 129410-03990 Presilha 2
3 129601-12100 Coletor de admissão 1
5 129407-12110 Junta do coletor de admissão 1
6 26106-080202 Parafuso M8x20 6
7 26106-080802 Parafuso M8x80 1
8 129150-77511 Junta 1
9 171340-77520 Conexão 1
10 26106-080252 Parafuso M8x25 2
11 26106-080652 Parafuso M8x65 2
21 4TNV88T-1.12500 Jogo de filtro de ar 1
21-1 4TNV88T-1.12520 Filtro de ar externo 1
21-2 4TNV88T-1.12530 Filtro de ar interno 1
24 126650.12680 Indicador de restrição 1
27 4TNV88T-1.12541 Suporte e abraçadeira filtro de ar 1

91
1155 CATÁLOGO DE PEÇAS
6 - SILENCIOSO E COLETOR DE ESCAPE

92
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129601-13110 Coletor de escape 1
2 129550-13110 Junta do coletor 1
3 123900-13610 Prisioneiro 2
4 123900-13630 Parafuso 8x80 6
5 119131-18320 Parafuso M8x22 4
6 26306-080002 Porca 2
7 4TNV88.13410 Junta do silenciador 1
8 4TNV88T-1.13400 Silenciador 1
9 HB8X30X8.8Z Parafuso sextavado 3
10 TNE88.13580 Junta do tubo de saída 1
21 YA46.50140 Defletor do escape 1
24 SW8Z Arruela de pressão 3
25 HN8X8Z Porca sextavada 7

93
1155 CATÁLOGO DE PEÇAS
7 - EIXO DE COMANDO E COMPONENTES

30
23
24
28

28
29
21
22
2 - 32

1 -1

2
2
2 - 12
1
1 3

8 4 7

13
10 9
14 17
15
16

12 - 1

18

19
20

CP15_1155_040

94
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129150-14200 Tucho 8
2 129150-14400 Vareta 8
3 729402-14580 Eixo de comando, montado 1
4 129150-02450 Mancal de encosto 1
7 129150-14101 Engrenagem 1
8 22512-070140 Chaveta 7x14 1
9 119802-25051 Eixo intermediário 1
10 119802-25100 Engrenagem intermediária 1
13 119802-25070 Bucha 1
14 26106-080402 Parafuso M8x40 3
15 119802-25901 Engrenagem da bomba injetora 1
16 129150-25301 Parafuso 4
17 26106-080142 Parafuso M8x14 2
18 158552-51151 Flange 1
19 22217-140000 Arruela de pressão 14 1
20 26776-140002 Contraporca M14 1
21 124240-01871 Tampa do flange 1
22 124240-01883 Junta 1
Conjunto da engrenagem
23 129555-26000 1
da bomba hidráulica
24 129150-26050 Flange 1
28 24105-060064 Rolamento de esferas 2
29 26106-080252 Parafuso M8x25 3
30 26306-080002 Porca 1

95
1155 CATÁLOGO DE PEÇAS
8 - VIRABREQUIM, PISTÃO, BIELA E COMPONENTES

96
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129657-21002 Conjunto virabrequim 1
2 129100-01580 Pino paralelo 8x16 1
5 119802-21202 Engrenagem do virabrequim 1
6 121850-21290 Pino paralelo 1
7 129400-28121 Engrenagem do balanceador 1
8 22512-070140 Chaveta 7x14 1
10 129623.21650 Polia em ‘V’ 1
11 129795-21661 Arruela 1
12 121850-21680 Parafuso da polia ‘V’ 1
13 121111-21501 Parafuso do volante 6
14 129005-22080 Conjunto pistão e anéis STD 4
16 129005-22500 Jogo de anéis STD 4
20 129202-22300 Pino do pistão 4
21 22252-000260 Anel elástico 8
22 729402-23100 Conjunto da biela 4
26 129100-23910 Bucha do pino do pistão 4
27 121550-23200 Parafuso da biela 8
28 129150-23600 Mancal da biela STD 4
30 129005-22900 Conjunto do pistão 0,25 4
32 129005-22950 Jogo de anéis 0,25 4
36 129150-23610 Mancal da biela 0,25 4
38 22512-070140 Chaveta 7x14 1
40 124550-21600 Cremalheira 1
41 4TNV88.21401 Volante 1
42 R06004DDUC3 Rolamento 1
43 HB10X28X10.9Z Parafuso 1

97
1155 CATÁLOGO DE PEÇAS
8.1 - BOMBA HIDRÁULICA E COMPONENTES

98
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
01 AT388.26010 Bomba hidráulica, conjunto 1
02 BTD33T.26180 Junta 1
BTD33T.26601 Jg. reparo Venturi 1
03
BTD33T.26600 Jg. reparo Bosch 1
04 AB10X110Z Parafuso Allen 2
05 SW10 Arruela de pressão 2
06 BTD33T.26610 Retentor da bomba Bosch 2
07 TNE88.26030 Adaptador 1
08 AB8X16 Parafuso 1
09 AB8X25 Parafuso 3

99
1155 CATÁLOGO DE PEÇAS
9 - BALANCEIRO E COMPONENTES

17
14

25
3
1
19

21
16
18
22

4
15

20
23

24

23
20

CP15_1155_043

100
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
01 129457-28010 Conjunto caixa 1
03 129407-28240 Bucha (semiusinada) 1
04 129400-28100 Eixo do balanceador (A) 1
09 129400-28110 Eixo do balanceador (B) 1
14 129400-28150 Engrenagem (A) 1
15 121850-21290 Pino 1
16 129795-01960 Colar 2
17 128170-14150 Porca 1
18 23876-005000 Plug 1/16 1
19 24311-000140 O’ring 1AP14.0 1
20 26106-080142 Parafuso 8x14 4
21 26106-080602 Parafuso 8x60 4
22 26106-080802 Parafuso 8x80 2
23 129550-28160 Engrenagem 2
24 129550-28180 Mancal de encosto 2
25 129457-28000 Balanceiro completo 1

101
1155 CATÁLOGO DE PEÇAS
10 - SISTEMA DE LUBRIFICAÇÃO

1 -1

16 31
9
13
22
18 10
30 11
19
21
18 3
4
24
12
17
40
29
20 28 27

25
14

38
38
32
1 -1

39
33
37
35 36 12 - 1
34

CP15_1155_044

102
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
1 129457-34810 Medidor de óleo 1
2 121520-34810 Guia do medidor 1
3 129150-35042 Junta 1
4 129550-35090 Conjunto da mangueira de sucção 1
9 129006-35100 Conjunto do flange 1
10 119802-35110 Flange 1
11 129417-35150 Regulador 1
12 26106-080202 Parafuso M8x20 3
13 129150-35111 Junta 1
14 129150-35152 Filtro de óleo 80x80L 1
15 129006-44480 Conexão 1
16 129103-49301 Cotovelo PT 1/4 1
17 26106-080352 Parafuso M8x35 2
18 129508-33010 Conjunto radiador de óleo 1
19 129508-33050 O-ring 1
20 129417-33110 Porca 1
21 129508-49030 Tubo de entrada 1
22 171008-03990 Presilha 18.5 1
24 23080-015000 Presilha 1
25 129508-49040 Tubo de saída 1
27 119940-59130 Protetor do tubo 1
28 23080-015000 Presilha 1
29 23080-018000 Presilha 18 1
30 171056-49120 Plug de drenagem 1
31 114250-39450 Sensor de pressão (0.5kg) 1
32 124160-39140 Parafuso de conexão 10 1
33 119802-39450 Conjunto tubo de alta pressão 1
34 129005-59830 Conjunto parafuso conexão 1
35 23857-030000 Junta 1
37 22190-080002 Arruela de vedação 8S 1
38 22190-100002 Arruela de vedação 10S 2
39 26366-060002 Porca M6 1
40 26014-080162 Parafuso M8x16 1

103
1155 CATÁLOGO DE PEÇAS
11 - SISTEMA DE REFRIGERAÇÃO

104
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs. Item Código Descrição Qtde. Obs.
1 129004-42001 Conjunto da bomba d’água 1 39 26106-080452 Parafuso M8x45 1
3 129100-42051 Junta 1 42 121468-44520 Conjunto do subtanque 1
4 129100-42121 Tampa traseira da bomba 1 44 121468-44540 Plug 1
8 121850-42410 Parafuso 3 45 124450-44560 Abraçadeira 1
10 119802-49113 Junta 2 46 121470-44581 Junta 1
11 23876-010000 Plug PT1/8, c/ rosca 1 47 23065-070130 Tubo 1
12 23876-020000 Plug PT1/4, c/ rosca 1 50 4TNV88T-1.44150 Suporte do sub tanque 1
13 129916-49740 Plug de drenagem R03 2 51 26106-06102 Parafuso 6x10 2
14 129486-42021 Junta 1 52 4TNV88-44550 Conjunto radiador c/ cobertura 1
15 129004-42040 Flange 1 Tampa do radiador
53 NS90R44520 1
16 129486-42140 O-ring, CW-P 1 (grande, bocal inclinado)
17 124395-49840 Junta 1 54 129457-44600 Porca 8
18 26106-080162 Parafuso M8x16 3 55 4TNV88.44601 Duto (fibra) 1
19 26106-080602 Parafuso M8x60 3 56 119255-44660 Coxim 2
20 129403-42380 Polia em ‘V’ (d=110) 1 57 TNE8849010 Mangueira (A) 1
21 121450-42450 Plug M16 2 58 TNE88.49020 Mangueira (B) 1
22 129655-44740 Hélice do ventilador 1 59 175022-49730 Abraçadeira 31 4
23 124465-44950 Junta 16 2 60 26106-020202 Parafuso 6x20 4
24 26106-080122 Parafuso M8x12 1 61 129457-44520 Tampa de borracha 2
25 129155-49801 Termostato (71) 1 62 129457-44530 Abraçadeira 4
26 129150-49811 Junta 1 63 TNE88.48810 Fixador esquerdo do radiador 1
27 129350-49530 Tampa do termostato 1 64 TNE88.44820 Fixador direito do radiador 1
28 129795-49551 Junta 1 65 HB8X16X8.8Z Parafuso sextavado 6
29 26106-080222 Parafuso M8x22 2 66 SW8Z Arruela de pressão 6
30 23414-080000 Arruela de vedação 1 67 HN8Z Porca 4
31 129263-49610 Conjunto da mangueira de água 1 68 NS75C.44782 Correia 1
32 129263-49710 Mangueira 1 69 4TNV88T-1.44160 Protetor subtanque 1
33 124722-59050 Abraçadeira 2 70 4TNV88.44421 Protetor hélice esq. 1
34 129263-49620 Conjunto da mangueira de água 1 71 AT388.44420 Tela proteção lateral dir. 1
35 129263-49720 Mangueira 1
36 124722-59050 Abraçadeira 2
37 171353-44760 Espaçador 1
38 26106-060402 Parafuso M6x40 4

105
1155 CATÁLOGO DE PEÇAS
12 - BOMBA INJETORA

130

129

130

114
99

98

CP15_1155_046

106
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
01 729659-51330 Conjunto da bomba injetora 1
98 158552-52100 Bomba de pressurização interna 1
99 158552.52310 O-ring 1
114 158552.52400 O-ring 1
128 26106-080162 Parafuso M8x16 1
129 26106-080202 Parafuso M8x20 1
130 129601-51250 Suporte 1

107
1155 CATÁLOGO DE PEÇAS
13 - ALAVANCA DO REGULADOR, SOLENOIDE E COMPONENTES

96 83

82

85

63
65 53

84
97
3

59
23 5 67 68
22 24
21

CP15_1155_047

108
 CATÁLOGO DE PEÇAS
1155
Item Código Descrição Qtde. Obs.
02 158553-61050 Junta da caixa 1
03 158553-61070 Junta da tampa 1
05 129155-51280 O-ring S6 1
21 129255-61410 Porca 1
22 119807-61420 Mola 1
23 158552-61441 Alavanca do regulador 1
24 129155-61460 Parafuso limitador 1
53 26106-060102 Parafuso M6x10 1
59 119660-61901 Retentor 1
63 22190-120000 Arruela de vedação 1
65 23887-120002 Plug M12 1
67 26106-060102 Parafuso M6x10 1
68 26756-060002 Contraporca 1
82 24341-000280 O-ring 1AS-28.0 1
83 26106-060142 Parafuso M6x14 2
84 26106-060142 Parafuso M6x14 4
85 26106-060202 Parafuso M6x20 10
96 119653-77950 Solenoide de parada 1
97 129642-61060 Tampa 1

109
1155 CATÁLOGO DE PEÇAS
14 - SISTEMA DE ALIMENTAÇÃO - MANGUEIRAS

110
 CATÁLOGO DE PEÇAS 1155
14 - SISTEMA DE ALIMENTAÇÃO - MANGUEIRAS

111
1155 CATÁLOGO DE PEÇAS
Item Código Descrição Qtde. Obs. Item Código Descrição Qtde. Obs.
1 729645-53100 Conjunto do bico injetor 4 63 3TNV88.59160 Mangueira filtro - b.inj. 2
2 129602-53001 Elemento do bico 4 64 3TNV88.59180 Mangueira decant. - b.elet. 1
3 119802.55710 Filtro do decantador 1 66 3TNV88.59150 Mangueira tanque - decant. 1
4 129100.55690 Anel do filtro 1 67 TNE88.59120 Prendedor mangueira 1
5 114250-53080 Porca do bico 4 68 3TNV88.55200 Suporte do filtro 1
6 119802-53100 Corpo do bico 4 69 YA43.64110 Adesivo 1
7 119802.55730 Copo plástico do decantador 1 70 BT22.59942 Abraçadeira 12
10 114250-53120 Mola 4 71 HB8X80 Parafuso 1
11 114250-53130 Assento da mola 4 72 SW8Z Arruela de pressão 1
12 114250-53140 Assento 4 73 HB10X20 Parafuso sextavado 2
13 114250-53210 Pino 8 74 SW10Z Arruela de pressão 2
14 114250-53400 Calço de ajuste 4 75 HB8X30X8.8Z Parafuso sextavado 2
15 24321.000650 Anel de borracha 1 76 PW8Z Arruela de pressão 2
16 24311-000160 Anel de borracha 1 77 HB6X14X8.8Z Parafuso sextavado 2
26 129150-59120 Fixador tubos 1 78 SW6Z Arruela de pressão 2
29 129150-59131 Parafuso M4x14 2 79 HB8X25X8.8Z Parafuso sextavado 1
30 129550-59120 Fixador tubos 1 80 SW8Z Arruela de pressão 1
33 129150-59131 Parafuso M4x14 2 81 119802-55700 Decantador 1
35 129601-59810 Tubo de alta pressão 1 82 129004-55612 Suporte do filtro comb. 1
39 129601-59820 Tubo de alta pressão 1 83 129907-55800 Elemento do filtro 1
43 129601-59830 Tubo de alta pressão 1 84 4TNV88T-1.55110 Suporte bomba alimentadora 1
47 129601-59840 Tubo de alta pressão 1 85 4TNV88T-1.55121 Suporte decantador 1
52 119802-59550 Tubo de retorno 1
53 124722-59050 Abraçadeira 2
54 119802-59560 Tubo de retorno 1
55 129486-59551 Tubo de retorno 3
56 124722-59050 Abraçadeira 9 6
58 119593-59580 Tampa 1
59 124060-77680 Abraçadeira 10 1
60 119225-52102 Bomba alimentadora 1
3TNV88.59150 Mangueira B. inj. - filtro 400 mm 1
61
4TNV88.59160 Mangueira B. inj. - filtro 530 mm 1
62 3TNV88.59190 Mangueira filtro - b.inj. 260 mm 1

112
 CATÁLOGO DE PEÇAS 1155
15 - MOTOR DE PARTIDA

24
3
1 25
29
26
6

8
7
32
31
27
9
27 31 34

27

27
27
4

2
21
22

30
5
23
16
14
17
15
13
12
18 10
19
11
20

28

CP15_1155_050

113
1155 CATÁLOGO DE PEÇAS
Item Código Descrição Qtde. Obs.
1 129407-77010 Conjunto do motor de partida 1
2 X0283060061 Rolete 5
3 129129-77460 Parafuso 2
4 X9490561370 Porca 1
5 X9491200240 Esfera de aço 1
6 124795.77210 Conjunto da bobina 1
7 129407-77220 Conjunto do rotor 1
8 129129-77230 Rolamento 1
9 129129-77240 Rolamento 1
10 129407-77250 Conjunto da embreagem 1
11 X0280210230 Porca 1
12 X0283270140 Assento 1
13 129407-77390 Embreagem 1
14 129129-77440 Rolamento de esfera 1
15 129129-77450 Rolamento de esfera 1
16 129129-77400 Eixo 1
17 129129-77410 Mola 1
18 129407-77410 Mola 1
19 129129-77420 Pinhão 1
20 129129-77430 Anel de trava 1
21 129129-77260 Carcaça do rolete 1
22 129129-77270 Engrenagem intermediária 1
23 129407-77280 Carcaça 1
24 129407-77290 Tampa traseira 1
25 129407-77300 Conjunto do suporte 1
26 X9491730461 Mola 4
27 129407-77310 Conjunto solenoide 1
28 129129-77320 Parafuso 2
29 129407-77330 Parafuso 2
30 129129-77340 Mola 1
31 129129-77350 O-ring 2
32 129129-77362 Cobertura 1
34 129129-77380 Capa do protetor 1

114
 CATÁLOGO DE PEÇAS 1155
15.1 - ALTERNADOR BOSCH

01

07

11
04 04
14
05
15
09
08

10
08

02 13

CP15_1155_051

115
1155 CATÁLOGO DE PEÇAS
Item Código Descrição Qtde. Obs.
01 TNE88.77200 Conjunto do alternador 1
02 3TNV88.77230 Suporte do alternador 1
03 3TNV88.77210 Polia 1
04 SW8Z Arruela de pressão 4
05 HB10X25X8,8Z Parafuso sextavado 1
06 PW10Z Arruela de pressão 2
07 HB10X40X8,8Z Parafuso sextavado 1
08 HB8X25X8.8Z Parafuso sextavado 4
09 HN10Z Porca sextavada 2
10 SW10Z Arruela lisa 4
11 TNE88.77220 Esticador da correia 1
13 HB8X50X8.8Z Parafuso sextavado 1
14 SW8Z Arruela de pressão 1
15 PW8Z Arruela lisa 1

116
 CATÁLOGO DE PEÇAS 1155
16 - JOGO DE JUNTAS

2 3 4 5 1
10 6

7 8 9 22

29
27 11 12 13

23
28 14 15 18, 19, 20
16, 17 21, 25, 30
24, 26

OPCIONAL

31

32

CP15_1155_052

117
1155 CATÁLOGO DE PEÇAS
Item Código Descrição Qtde. Obs.
1 729601-92910 Jogo de juntas 1
2 129407-01340 Junta do cabeçote 1
3 121850-51960 O-ring 1
4 124460-11340 Retentor da válvula 4
5 119802-11870 Isolador do bico 4
6 119625-11880 Assento do bico 4
119625-11880 Assento do bico 4
7
129601-11310 Junta da tampa do cabeçote 1
8 129150-77511 Junta 1
9 129550-13110 Junta do coletor 1
10 121400-11340 Assento da mola 4
11 129150-35042 Junta 1
12 129486-42021 Junta 1
13 129795-49551 Junta 1
14 129150-49811 Junta 1
15 124395-49840 Junta 1
16 22190-080002 Arruela de vedação 8S 2
17 12446544950 Junta 16 2
18 24311-000120 O-ring 1AP 12.0 3
19 24311-000320 O-ring 1AP-32.0 2
20 24341-000240 O-ring 1AS-24.0 1
21 12948642140 O-ring CW-P 1
22 129407-12110 Junta do coletor de admissão 1
23 129150-35111 Junta 1
24 22190-160002 Arruela de vedação 16S 1
25 119609-32040 O-ring P16 4
26 22190-100002 Arruela de vedação 10S 2
27 124240-01883 Junta 1
28 23414-080000 Arruela de vedação 1
29 129930-13201 Junta do silenciador 1
30 24311-000140 O-ring 1AP-14.0 1
31 129400-92430 Brunidor 1
32 977770-1207F Silicone alta temperatura 1

118
