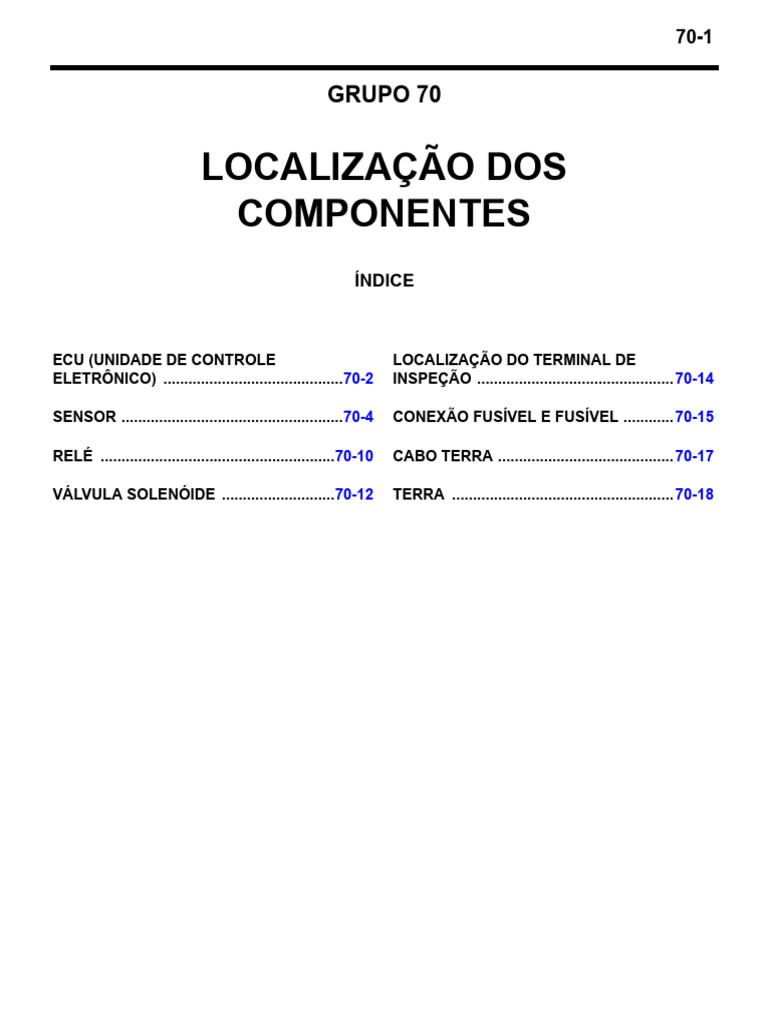

70-1

GRUPO 70

LOCALIZAÇÃO DOS
COMPONENTES
ÍNDICE

ECU (UNIDADE DE CONTROLE LOCALIZAÇÃO DO TERMINAL DE

ELETRÔNICO) ...........................................70-2 INSPEÇÃO ............................................... 70-14

SENSOR .....................................................70-4 CONEXÃO FUSÍVEL E FUSÍVEL ............ 70-15

RELÉ ........................................................70-10 CABO TERRA .......................................... 70-17

VÁLVULA SOLENÓIDE ...........................70-12 TERRA ..................................................... 70-18

 LOCALIZAÇÃO DOS COMPONENTES
70-2 ECU (UNIDADE DE CONTROLE ELETRÔNICO)

ECU (UNIDADE DE CONTROLE ELETRÔNICO)

M1701000500548

Nome Símbolo Nome Símbolo

ECU do ABS <4M41> e <6G7> A ECU do SRS F
Interruptor da coluna (incluindo a ECU da B ECU do indicador 4WD G
coluna)
ECU do A/C <A/C Automático> C ECU do Motor <4M41> e <6G7> I

ECU da A/T D Interruptor principal do vidro elétrico J

(incluindo a ECU).
ECU do ETACS D
LOCALIZAÇÃO DOS COMPONENTES
ECU (UNIDADE DE CONTROLE ELETRÔNICO) 70-3
 LOCALIZAÇÃO DOS COMPONENTES
70-4 SENSOR

SENSOR
M1701000601195

Nome Símbolo Nome Símbolo

Sensor de fluxo de ar <6G7> A Sensor de temperatura do combustível O
<4M41>
Sensor de posição da borboleta <6G7> B Sensor de ângulo da árvore de O
manivelas <4M41>
Sensor de posição do eixo do comando de C Conjunto das válvulas solenóides do P
válvulas <6G7> controle da A/T (incluindo o sensor da
temperatura do fluido da A/T) <A/T>
Sensor de impacto frontal D Sensor <A/T> P
Sensor de temperatura ambiente do ar (para o E Sensor de rotação do eixo de saída P
medidor de RV) <A/T>
Sensor de temperatura do líquido de F Sensor de velocidade do veículo P
arrefecimento do motor <6G7>
Sensor de ângulo da árvore de G Sensor fotoelétrico Q
manivelas <6G7>
Sensor da detonação <6G7> H Sensor G <ABS> R
Sensor da temperatura ambiente do ar (para o I Termistor da saída do ar do S
condicionador de ar) evaporador do A/C
Sensor de fluxo da admissão de ar (incluindo o J Sensor de temperatura interna T
sensor da temperatura da admissão de ar No. 1)
<4M41>
Sensor de pressão absoluta do coletor <4M41> K Sensor de oxigênio do banco direito V
(dianteiro) <6G7>
Sensor de pressão do tubo de L Sensor de oxigênio do banco esquerdo Y
distribuição <4M41> (traseiro) <6G7>
Sensor da temperatura da admissão de ar No. 2 M Sensor de oxigênio do banco esquerdo W
<4M41> (dianteiro) <6G7>
Válvula da borboleta controlada eletronicamente M Sensor de oxigênio do banco direito Y
(incluindo o sensor da posição da borboleta) (traseiro) <6G7>
<4M41>
Sensor de temperatura do líquido de N Sensor de velocidade da roda dianteira X
arrefecimento do motor <4M41>
Sensor de posição do eixo do comando de O Sensor de velocidade da roda traseira Z
válvulas <4M41>
 LOCALIZAÇÃO DOS COMPONENTES
SENSOR 70-5

NOTA: *: equipado também no lado direito

 LOCALIZAÇÃO DOS COMPONENTES
70-6 SENSOR
LOCALIZAÇÃO DOS COMPONENTES
SENSOR 70-7
LOCALIZAÇÃO DOS COMPONENTES
SENSOR 70-8
LOCALIZAÇÃO DOS COMPONENTES
SENSOR 70-9
 LOCALIZAÇÃO DOS COMPONENTES
70-10 RELÉ

RELÉ
M1701000401038

Nome Símbolo Nome Símbolo

Relé da vela de pré-aquecimento A Relé do motor de partida B
Relé do compressor do A/C B Relé da lanterna do reboque C
Relé do controle da A/T B Relé 2 da bomba do combustível <6G7> C
Relé do controle do motor B Relé 1 da bomba do combustível <6G7> C
Relé do farol de neblina B Relé do indicador de direção C
(LE do reboque)
Relé do ventilador do condensador B Relé do soquete de acessórios C
Relé do farol (ALTO) B Relé do ventilador C
Relé do farol (BAIXO) B Relé do desembaçador do vidro traseiro C
Relé da buzina B Relé do indicador de direção C
Relé do vidro elétrico B (LD de reboque)
LOCALIZAÇÃO DOS COMPONENTES
RELÉ 70-11
 LOCALIZAÇÃO DOS COMPONENTES
70-12 VÁLVULA SOLENÓIDE

VÁLVULA SOLENÓIDE
M1701000800958
Nome Símbolo Nome Símbolo
Unidade hidráulica (incluindo a válvula A Válvula solenóide de controle de purga D
solenóide) <6G7>
Válvula solenóide 1 B Válvula solenóide de controle do coletor E
variável
Válvula solenóide 2 B Conjunto das válvulas solenóides de F
Válvula solenóide do controle de EGR (Sistema C controle da A/T (incluindo a válvula
de Recirculação dos Gases de Escapamento) solenóide)
LOCALIZAÇÃO DOS COMPONENTES
VÁLVULA SOLENÓIDE 70-13
 LOCALIZAÇÃO DOS COMPONENTES
70-14 LOCALIZAÇÃO DO TERMINAL DE INSPEÇÃO

LOCALIZAÇÃO DO TERMINAL DE INSPEÇÃO

M1701000200785
 LOCALIZAÇÃO DOS COMPONENTES
CONEXÃO FUSÍVEL E FUSÍVEL 70-15
CONEXÃO FUSÍVEL E FUSÍVEL
M1701000100926

Nome Símbolo Nome Símbolo

Conexão fusível No. 19 a 24 (Terminal positivo A Fusíveis No. 1 a 23, 25 e 26 C
da bateria) (Compartimento do passageiro)
Conexão fusível No. 2, 3 (Compartimento do B Conexão fusível No. 24 (Compartimento C
motor) do passageiro)
Fusíveis No. 4, 5 e 6 a 18 (Compartimento do B
motor)
 LOCALIZAÇÃO DOS COMPONENTES
70-16 CONEXÃO FUSÍVEL E FUSÍVEL
LOCALIZAÇÃO DOS COMPONENTES
CABO TERRA 70-17
CABO TERRA
M1701001000739
 LOCALIZAÇÃO DOS COMPONENTES
70-18 TERRA

TERRA
M1701000300997

NOTA: os mesmos números do terra são usados no diagrama de circuitos.

LOCALIZAÇÃO DOS COMPONENTES
TERRA 70-19
 LOCALIZAÇÃO DOS COMPONENTES
70-20 TERRA
