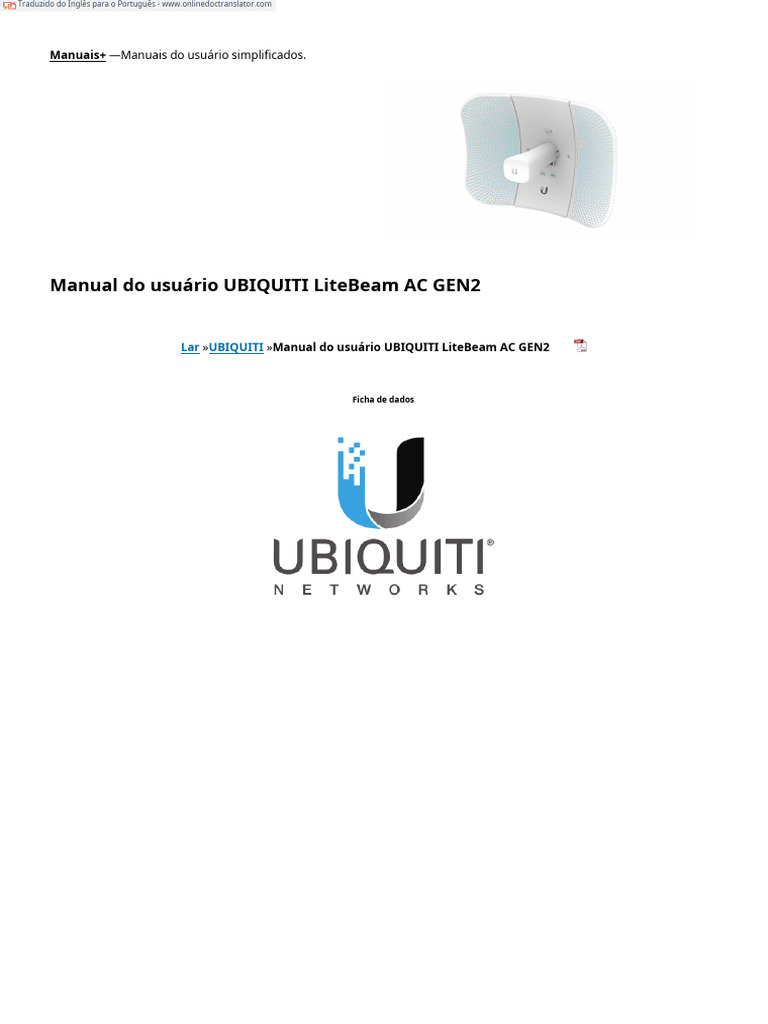

Manual do usuário UBIQUITI LiteBeam AC GEN2

Lar »UBIQUITI »Manual do usuário UBIQUITI LiteBeam AC GEN2

Ficha de dados
airMAX® ac CPE com rádio de gerenciamento dedicado

Modelo: LBE-5AC-Gen2, LBE-5AC-LR

Solução leve e de baixo custo
Flexibilidade de ajuste total
Montagem e instalação rápidas

Conteúdo
1 Visão geral
2 Software
3 Aplicativo UNMS

4 Modelos
5 Especificações
6 Documentos /
Recursos
6.1 Referências
7 Postagens relacionadas

Visão geral
A Ubiquiti Networks lança a última geração do airMAX® CPE (Customer Premises Equipment), o
LiteBeam® 5AC Gen 2, com gerenciamento Wi-Fi dedicado.
Imunidade a ruído melhorada
O LiteBeam 5AC Gen 2 direciona a energia de RF em uma largura de feixe mais estreita. Com o foco em uma direção, o LiteBeam 5AC Gen 2
bloqueia ou filtra espacialmente o ruído, então a imunidade ao ruído é melhorada. Esse recurso é especialmente importante em uma área lotada
com outros sinais de RF da mesma frequência ou de frequência similar.
Design inovador
A tecnologia InnerFeed® da Ubiquiti integra o rádio ao feedhorn de uma antena, então não há necessidade de um cabo.
Isso melhora o desempenho porque elimina perdas de cabo. Apresentando alto desempenho e design mecânico
inovador, o LiteBeam 5AC Gen 2 é versátil e econômico para implantar.

Programas

airOS®
airOS® v8 é o sistema operacional revolucionário para produtos Ubiquiti® airMAX ac.

Recursos sem fio poderosos

Ponto de acesso PtMP airMAX Modo

misto

Suporte ao protocolo airMAX ac Modo

de link ponto a ponto (PtP) de longo

alcance
 Largura de canal selecionável PtP:

10/20/30/40/50/60/80 MHz PtMP:

10/20/30/40 MHz

Seleção automática de canais

Controle de potência de transmissão: Seleção

automática/manual de distância automática

(temporização ACK) Segurança WPA2 mais forte

Melhorias de usabilidade

Ferramenta de seleção de canais airMagic®

Interface de usuário redesenhada

Alterações de configuração dinâmica

Validação de entrada instantânea

Tecnologia HTML5
Otimização para dispositivos móveis

Estatísticas detalhadas do dispositivo

Conjunto abrangente de ferramentas de diagnóstico, incluindo diagnósticos de RF e analisador de espectro airView®

Aplicativo UNMS

O LiteBeam 5AC Gen 2 integra um rádio Wi-Fi separado para configuração rápida e
fácil usando seu dispositivo móvel.
Acessando airOS via Wi-Fi
O aplicativo UNMS™ fornece acesso instantâneo à interface de configuração do
airOS e pode ser baixado da App Store (iOS) ou Google Play™ (Android). O UNMS
permite que você
configure, configure e gerencie o LiteBeam 5AC Gen 2. Ele oferece as seguintes opções
quando você estiver conectado ou logado no dispositivo:
Status Verifique as informações de status do link ou as configurações básicas do
LiteBeam 5AC Gen 2.
Configuração Altere ou atualize a configuração existente do LiteBeam 5AC
Gen 2.
Ferramentas Acesse ferramentas para instalação e configuração inicial do LiteBeam 5AC
Gen 2.
Ações Faça backup ou atualize a configuração, carregue um novo firmware, reinicie o dispositivo,
redefina o dispositivo para os padrões de fábrica, acesse a interface do usuário do airOS no
navegador da web ou desconecte-se do LiteBeam 5AC Gen 2.

Modelos

O LiteBeam 5AC Gen 2 oferece alinhamento rápido e fácil e proteção aprimorada contra picos de energia. Há dois
modelos disponíveis:

Modelo: LBE-5AC-Gen2
O LBE-5AC-Gen2 possui uma montagem robusta com ajustes separados de azimute e elevação.
Modelo: LBE-5AC-LR
Projetado para aplicações de longo alcance, o LBE-5AC-LR apresenta um refletor maior e ajuste de elevação (o azimute
é ajustado pela rotação ao redor do mastro).

Especificações
LBE-5AC-Gen2

Peso
800 g (1,76 lb)
Sem montaria
980 g (2,16 lb)
Com montagem

Fonte de energia Adaptador Gigabit PoE de 24 V, 0,3 A (incluído)

Consumo Máx. de Energia 7W

Método de potência PoE passivo (pares 4, 5+; 7, 8 retorno)

Faixa de tensão suportada 24 V ± 10%

Ganho 23 dBi

Interface de rede (1) Porta Ethernet 10/100/1000

Especificações do processador MIPS 74Kc

Memória 64 MB DDR2

LEDs Potência, Ethernet

Modo PtMP
Tamanhos de canal
10/20/30/40 MHz

Características do gabinete Refletor (SGCC 0.6T) / Plástico: PC

Montagem Kit de montagem em poste (incluído)

Carga de vento 275 N a 200 km/h (61,8 lbf a 125 mph)

Sobrevivência ao vento 200 km/h (125 mph)

Proteção ESD/EMP ± 24 kV Contato / Ar

Temperatura de operação - 40 a 70° C (-40 a 158° F)

Umidade operacional 5 a 95% sem condensação

Certificações CE, FCC, CI

Frequência de operação (MHz)

Mundialmente

U-NII-1: U-NII-2A: U-NII-2C: U-NII-3:

EUA/CA
5150 – 5250 5250 – 5350 MHz 5470 – 5725 MHz 5725 – 5850

Rádio de Gestão (MHz)

Mundialmente 2412 – 2472

EUA/CA 2412 – 2462

 LBE-5AC-Gen2 Potência de saída: 25 dBm

Especificações de energia TX Especificações de energia RX

Modulação Média T Tolerância Tolerância

Taxa de dados Modulação Taxa de dados Sensibilidade
não X e e

- 96 dBm Mín.
1x BPSK (½) 25 dBm ± 2 dB 1x BPSK (½) ± 2 dB
.

2x QPSK (½) 25 dBm ± 2 dB 2x QPSK (½) - 95 dBm ± 2 dB

2x QPSK (¾) 25 dBm ± 2 dB 2x QPSK (¾) - 92 dBm ± 2 dB

4x 16QAM (½) 25 dBm ± 2 dB 4x 16QAM (½) - 90 dBm ± 2 dB

4x 16QAM (¾) 25 dBm ± 2 dB 4x 16QAM (¾) - 86 dBm ± 2 dB

airMAX ar condicionado airMAX ar condicionado

6x 64QAM (2/3) 25 dBm ± 2 dB 6x 64QAM (2/3) - 83 dBm ± 2 dB

6x 64QAM (¾) 24 dBm ± 2 dB 6x 64QAM (¾) - 77 dBm ± 2 dB

6x 64QAM (5/6) 23 dBm ± 2 dB 6x 64QAM (5/6) - 74 dBm ± 2 dB

8x 256QAM (¾) 21 dBm ± 2 dB 8x 256QAM (¾) - 69 dBm ± 2 dB

8x 256QAM (5/6 8x 256QAM (5/6

21 dBm ± 2 dB - 65 dBm ± 2 dB
) )
Especificações
LBE-5AC-LR

Dimensões 512,5 x 385,75 x 258,3 mm (20,18 x 15,19 x 10,17″)

Peso
1,360 kg (2,998 lb)
Sem montaria
1,735 kg (3,825 lb)
Com montagem

Fonte de energia Adaptador Gigabit PoE de 24 V, 0,3 A (incluído)

Consumo Máx. de Energia 7W

Método de potência PoE passivo (pares 4, 5+; 7, 8 retorno)

Faixa de tensão suportada 24 V ± 10%

Ganho 26 dBi

Interface de rede (1) Porta Ethernet 10/100/1000

Especificações do processador MIPS 74Kc

Memória 64 MB DDR2

LEDs Potência, Ethernet

Modo PtP Modo PtMP

Tamanhos de canal
10/20/30/40/50/60/80 MHz 10/20/30/40 MHz

Características do gabinete Refletor (Alumínio) / Plástico: PC

Montagem Kit de montagem em poste (incluído)

Carga de vento 550 N a 200 km/h (123,6 lbf a 125 mph)

Sobrevivência ao vento 200 km/h (125 mph)

Proteção ESD/EMP ± 24 kV Contato / Ar

Temperatura de operação - 40 a 70° C (-40 a 158° F)

Umidade operacional 5 a 95% sem condensação

Certificações CE, FCC, CI

Frequência de operação (MHz)

Mundialmente 5150 – 5875

U-NII-1: U-NII-2A: U-NII-2C: U-NII-3:

EUA/CA
5250 – 5350 5470 – 5725
5150 – 5250 5725 – 5850
MHz MHz
Rádio de Gestão (MHz)

Mundialmente 2412 – 2472

EUA/CA 2412 – 2462

LBE-5AC-LR Potência de saída: 25 dBm

Especificações de energia TX Especificações de energia RX

Modulação Média T Tolerância Tolerância

Taxa de dados Modulação Taxa de dados Sensibilidade
não X e e

- 96 dBm Mín.
1x BPSK (½) 25 dBm ± 2 dB 1x BPSK (½) ± 2 dB
.

2x QPSK (½) 25 dBm ± 2 dB 2x QPSK (½) - 95 dBm ± 2 dB

2x QPSK (¾) 25 dBm ± 2 dB 2x QPSK (¾) - 92 dBm ± 2 dB

4x 16QAM (½) 25 dBm ± 2 dB 4x 16QAM (½) - 90 dBm ± 2 dB

4x 16QAM (¾) 25 dBm ± 2 dB 4x 16QAM (¾) - 86 dBm ± 2 dB

airMAX ar condicionado airMAX ar condicionado

6x 64QAM (2/3) 25 dBm ± 2 dB 6x 64QAM (2/3) - 83 dBm ± 2 dB

6x 64QAM (¾) 24 dBm ± 2 dB 6x 64QAM (¾) - 77 dBm ± 2 dB

6x 64QAM (5/6) 23 dBm ± 2 dB 6x 64QAM (5/6) - 74 dBm ± 2 dB

8x 256QAM (¾) 21 dBm ± 2 dB 8x 256QAM (¾) - 69 dBm ± 2 dB

8x 256QAM (5/6 8x 256QAM (5/6

21 dBm ± 2 dB - 65 dBm ± 2 dB
) )
As especificações estão sujeitas a alterações. Os produtos Ubiquiti são vendidos com uma garantia limitada descrita
em: www.ubnt.com/support/warranty
A garantia limitada exige o uso de arbitragem para resolver disputas individualmente e, quando aplicável, especificar
arbitragem em vez de julgamentos por júri ou ações coletivas.
©2017-2019 Ubiquiti Networks, Inc. Todos os direitos reservados. Ubiquiti, Ubiquiti Networks, o logotipo Ubiquiti U, o
logotipo Ubiquiti beam, airMAX, airOS, airMagic, InnerFeed, LiteBeam e UNMS são marcas comerciais ou marcas
registradas da Ubiquiti Networks, Inc. nos Estados Unidos e em outros países. Todas as outras marcas comerciais são
propriedade de seus respectivos proprietários.
 www.ubnt.com
