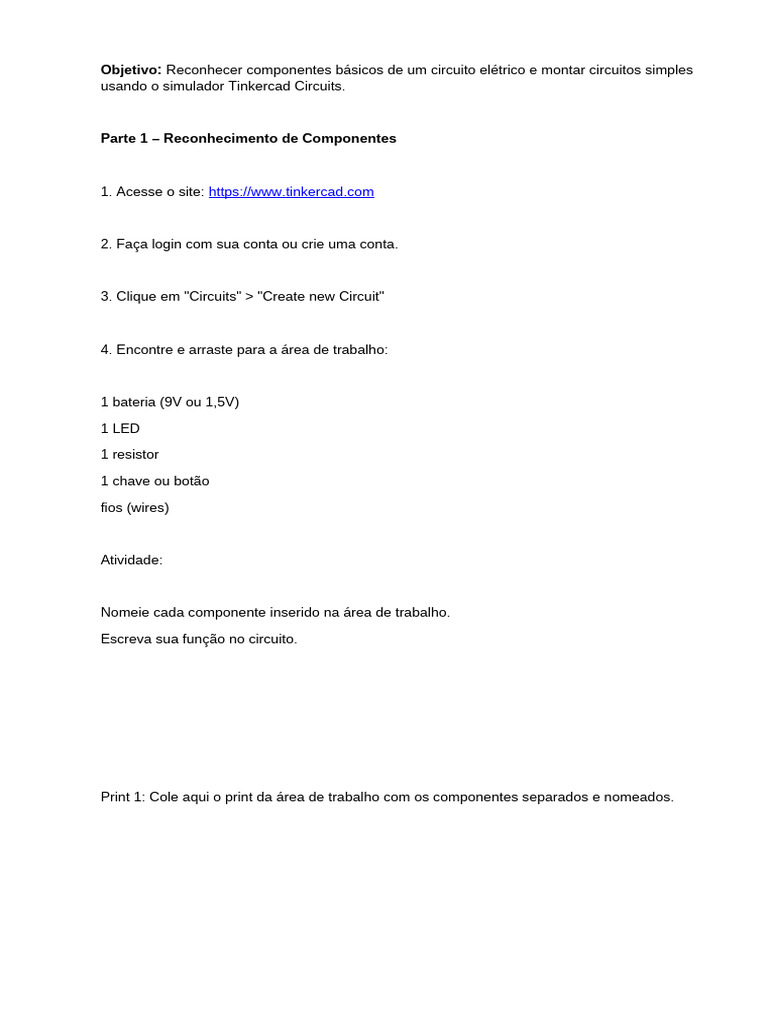

Objetivo: Reconhecer componentes básicos de um circuito elétrico e montar circuitos simples

usando o simulador Tinkercad Circuits.

Parte 1 – Reconhecimento de Componentes

1. Acesse o site: [Link]

2. Faça login com sua conta ou crie uma conta.

3. Clique em "Circuits" > "Create new Circuit"

4. Encontre e arraste para a área de trabalho:

1 bateria (9V ou 1,5V)


1 LED
1 resistor
1 chave ou botão
fios (wires)

Atividade:

Nomeie cada componente inserido na área de trabalho.


Escreva sua função no circuito.

Print 1: Cole aqui o print da área de trabalho com os componentes separados e nomeados.
Bateria: Gerar energia para o circuito
Fios: Conduzir a energia da bateria para os componentes no circuito
Botão: O botão é o interruptor
Resistor: Para gerar resistência no circuito e não queimar o led
Led: Condicionado ao interruptor

Parte 2 – Montagem do Circuito Simples

Desafio: Criar um circuito com:

Botão (ou chave)


LED
Resistor (220 ohms sugerido)
Bateria

Quando o botão for pressionado, o LED deve acender.


Dicas:
Ligue a chave entre o polo positivo e o LED.
O resistor pode vir antes ou depois do LED (em série).
Use "Start Simulation" para testar.

Print 2: Cole aqui o print da sua montagem funcionando com o LED acendendo.

Pergunta: O que acontece se inverter o LED? Por quê?

Inicialmente o LED não deverá acender se estiver invertido, isso se dá por conta dos polos, ou
seja, se o fio negativo for conectado ao polo anódico não irá acender, já se estiver ligado ao
catódico deverá acender.

Parte 3 – Vamos ver até onde você consegue chegar!

Todos os grupos devem realizar todos os desafios abaixo, colar o print do circuito montado e em
funcionamento e escrever o que aconteceu durante a simulação.
1. Montar um circuito com dois LEDs que acendem juntos (em paralelo ou série).
2. Montar um circuito com dois LEDs que acendem separadamente com duas chaves diferentes.

3. Medir a tensão e a corrente em pontos diferentes do circuito usando o multímetro virtual.


TENSÃO:

CORRENTE:

4. Usar um potenciômetro para controlar a intensidade do LED.


5. Criar um curto-circuito proposital e observar o que acontece (com cuidado!).
6. Utilizar um motor elétrico e fazer ele funcionar com um botão.

7. Adicionar um capacitor ao circuito e descrever o comportamento ao carregar e descarregar.

Carregar: quando o circuito é ligado com o interruptor, a corrente vai fluir da bateria e o capacitor
vai ficar carregado e o led também vai acender, mas depois de um tempo do capacitor carregado,
ele bloqueia a corrente e o led se apaga gradualmente
Descarga: quando o circuito é desligado, o interruptor liberar a energia que ele armazenou e deixa
o led ligado por um curto período

Desafio extra!
Recriar um circuito com LED piscante usando o componente "555 timer" (opcional para grupos mais
avançados).
Instruções finais:
Salve este documento com seu nome completo.
Envie o arquivo pelo Microsoft Teams até o final da aula.

Bom trabalho, engenheiro(a)!
