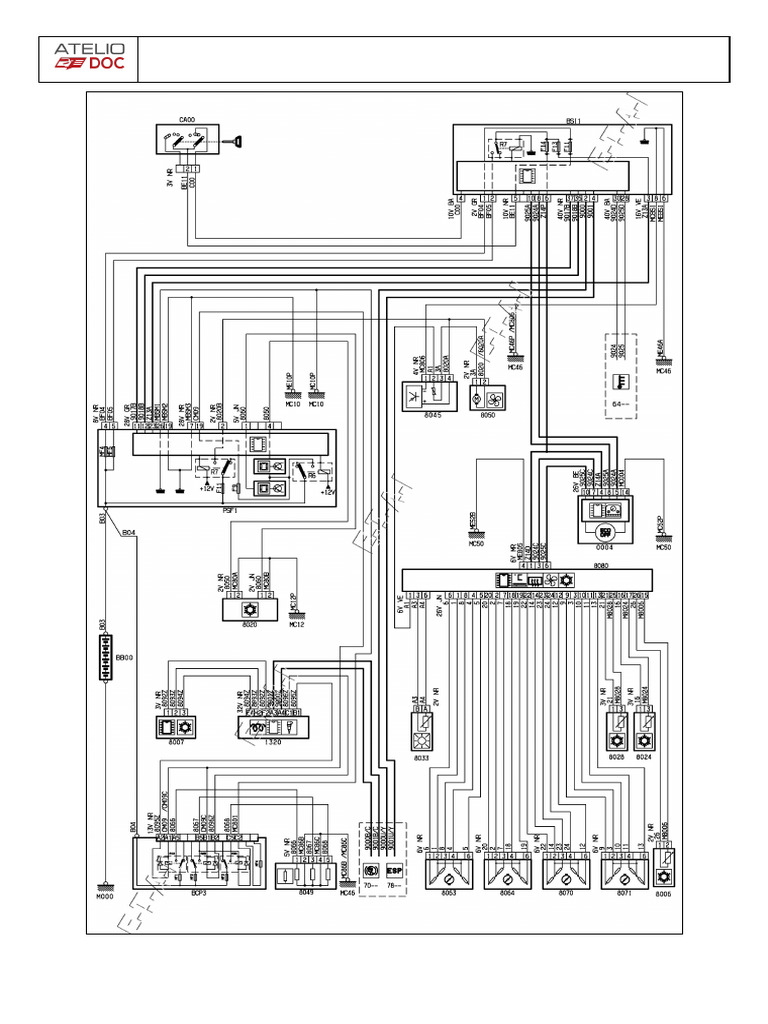

Esquema elétrico : Aquecimento (com ar condicionado automático desde OPR 10556)
Veículo : CITROEN C4 I FASE 1 5PORT. 2004-11->2008-07 1.6HDI 110 16V Turbo (80kW) -9HY/9H01 / DV6TED4- M5
02/12/2020, 1/ 2 © ETAI, Atelio Doc (2558190)
Esquema elétrico : Aquecimento (com ar condicionado automático desde OPR 10556)
Veículo : CITROEN C4 I FASE 1 5PORT. 2004-11->2008-07 1.6HDI 110 16V Turbo (80kW) -9HY/9H01 / DV6TED4- M5
Legenda dos componentes
Marca Designação
0004 : Combinado.
1320 : CALCULADOR de GESTÃO MOTOR.
8006 : Sonda de evaporador (se separado).
8007 : Pressóstato.
8020 : Compressor.
8024 : Sonda de temperatura de ar de escape esquerda.
8028 : Sonda de temperatura de ar de escape direita.
8033 : Sensor de resistência.
8045 : Módulo do comando do motoventilador de habitáculo (se separado).
8049 : Resistência motoventilador ar condicionado adicional.
8050 : Motoventilador de habitáculo (se separado).
8063 : Servomotor de aba de mistura direita.
8064 : Servomotor de aba de mistura esquerda.
8070 : Servomotor de aba de entrada de ar.
8071 : Servomotor de aba de distribuição de ar.
8080 : calculador de ar condicionado.
BB00 : Bateria.
BCP3 : Caixa de comutação de proteção 3relé.
BSI1 : Caixa de serviço inteligente.
CA00 : Contactor Antiroubo.
PSF1 : Placa serviço - caixa fusíveis compartimento motor.
Legenda dos códigos de cor
Código Cor fio
BA Branco
MR Castanho
NR Preto
RS Rose
ve verde
VI Roxo
