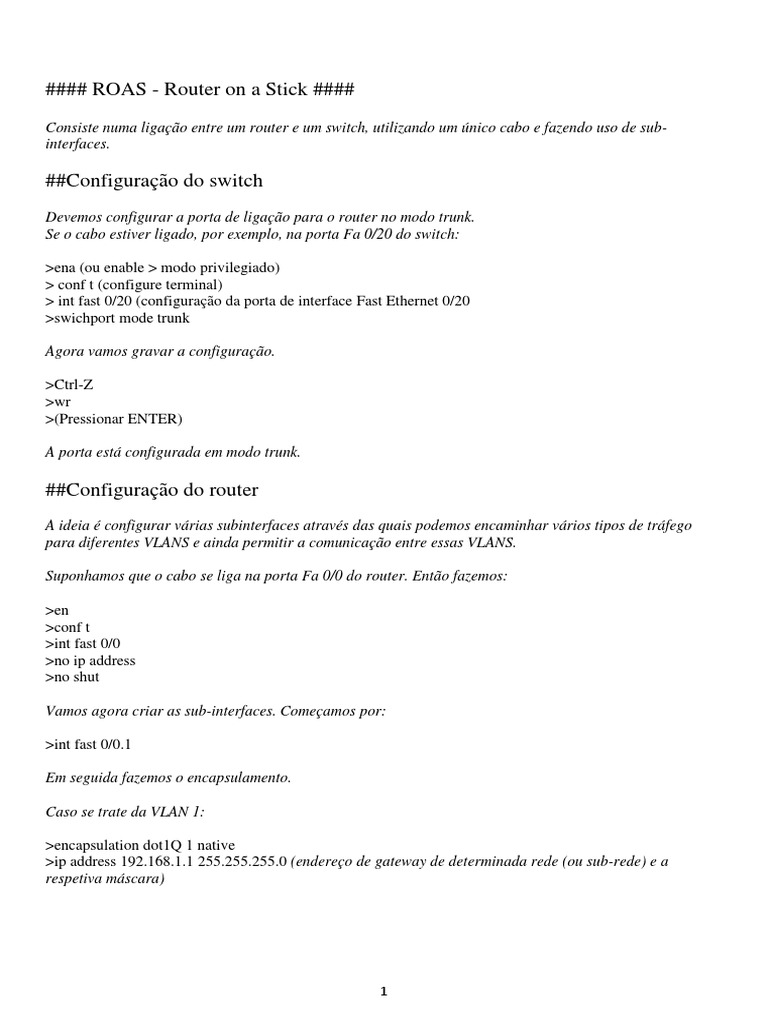

Consiste numa ligação entre um router e um switch, utilizando um único cabo e fazendo uso de sub-
interfaces.
##Configuração do switch
Devemos configurar a porta de ligação para o router no modo trunk.
Se o cabo estiver ligado, por exemplo, na porta Fa 0/20 do switch:
>Ctrl-Z
>wr
>(Pressionar ENTER)
##Configuração do router
A ideia é configurar várias subinterfaces através das quais podemos encaminhar vários tipos de tráfego
para diferentes VLANS e ainda permitir a comunicação entre essas VLANS.
>en
>conf t
>int fast 0/0
>no ip address
>no shut
1
Caso tenhamos criado uma VLAN, por exemplo, a VLAN 150:
---------------------------------------
Suponhamos que o cabo se liga na porta giga 0/0 do router. Então fazemos:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int giga 0/0
Router(config-if)#no ip address
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
Router(config-subif)#enc
Router(config-subif)#encapsulation dot1Q 1?
<1-4094>
Router(config-subif)#encapsulation dot1Q 1 ?
native Make this as native vlan
<cr>
Router(config-subif)#encapsulation dot1Q 1 native
Router(config-subif)#ip address 192.168.100.14 255.255.255.240
Router(config-subif)#int giga 0/0.150
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0.150, changed state to up
2
Depois de termos configurado todas as sub-interfaces com os respetivos encapsulamentos:
Router RIP
Router(config)#ip routing
Router(config)#router rip
Router(config-router)#ver 2
Router(config-router)#network 192.168.100.0
Router(config-router)#no auto-summary
Router(config-router)#^Z
Router#
%SYS-5-CONFIG_I: Configured from console by console
wr
Building configuration...
[OK]
---------------------------------------------
Depois de termos configurado todas as sub-interfaces com os respetivos encapsulamentos:
Router rip
>router rip
>ver 2
>net 192.168.1.0 (o endereço da nossa rede)
>no auto
>ctrl-z
>wr
>(Pressionar ENTER)
>ena
>conf t
>int fast 0/1 (fazemos isto para todas as portas aplicáveis)
>switchport voice vlan 1 (neste exemplo utiliza-se a vlan 1 porque foi a escolhida para a voz)
>ctrl-z
>wr
>(Pressionar ENTER)
3
#Router (2811)
>ip dhcp pool VoiceLaB (nome que demos à VLAN ou o número da VLAN)
>net 192.168.10.0 255.255.255.0 (endereço da nossa rede e respetiva máscara)
>default-router 192.168.10.1 (gateway; no caso de hosts que não sejam telefones ficamos por aqui)
>option 150 ip 192.168.10.1
>conf t
>telephony (entramos em telephony-service)
>max-ephones 5 (número de telefones)
>max-dn 5 (dial numbers)
>ip source-address 192.168.10.1 port 2000
>auto assign 1 to 5
>exit
>ephone-dn 1
>number 54001
>ephone-dn 2
>number 54002
etc...
4
Criar VLANS
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Benfica
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Sporting
Switch(config-vlan)#vlan 30
Switch(config-vlan)#name Porto
Switch(config-vlan)#^Z
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#^Z
Switch#wr
Building configuration...
[OK]
Switch#sh vlan
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
10 enet 100010 1500 - - - - - 0 0
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int fast 0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int fast 0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int fast 0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int fast 0/4
Switch(config-if)#switchport access vlan 20
5
Switch(config-if)#int fast 0/5
Switch(config-if)#switchport access vlan 30
Switch(config-if)#int fast 0/6
Switch(config-if)#switchport access vlan 30
Switch(config-if)#^Z
Switch#
%SYS-5-CONFIG_I: Configured from console by console
wr
Building configuration...
[OK]
Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down
Switch(config-if)#^Z
Switch#
%SYS-5-CONFIG_I: Configured from console by console
wr
Building configuration...
[OK]
Configurar Router
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int gig 0/0 (porta do router)
Router(config-if)#no ip address
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
Router rip
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip routing
Router(config)#router rip
Router(config-router)#ver 2
Router(config-router)#net 10.10.10.0 (ip da rede)
Router(config-router)#no auto-summary
Router(config-router)#^Z
Router#
%SYS-5-CONFIG_I: Configured from console by console
wr
Building configuration...
[OK]
Criar subinterfaces 2, 3 e 4
Router(config-if)#int gig 0/0.2
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0.1, changed state to up
