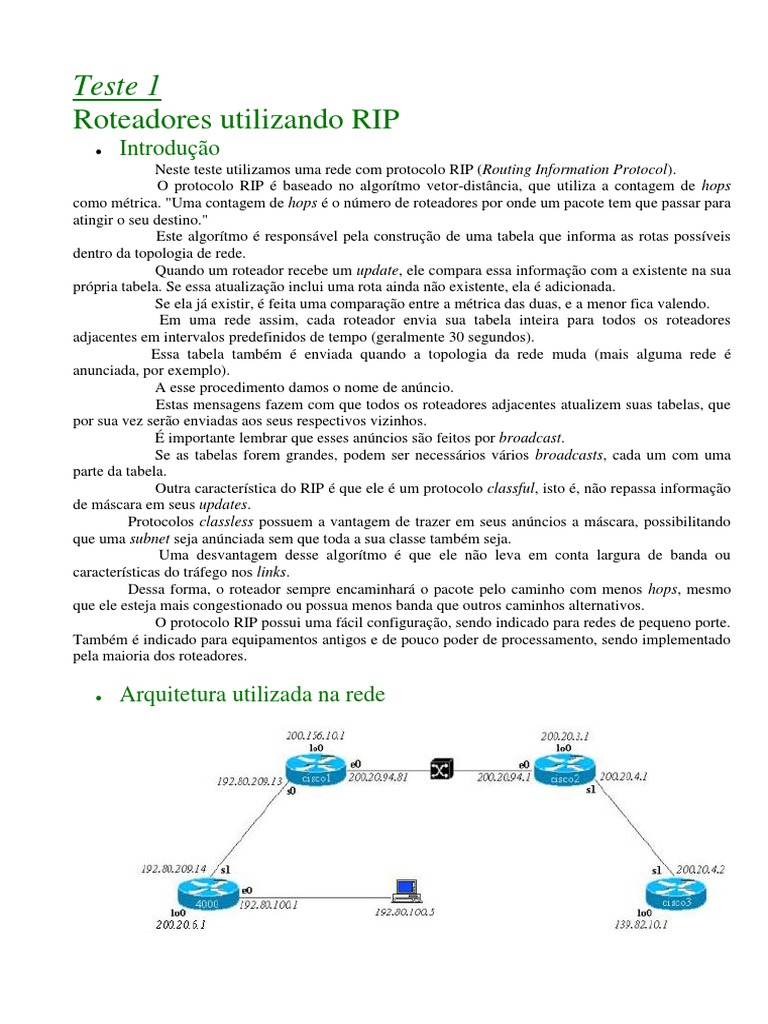

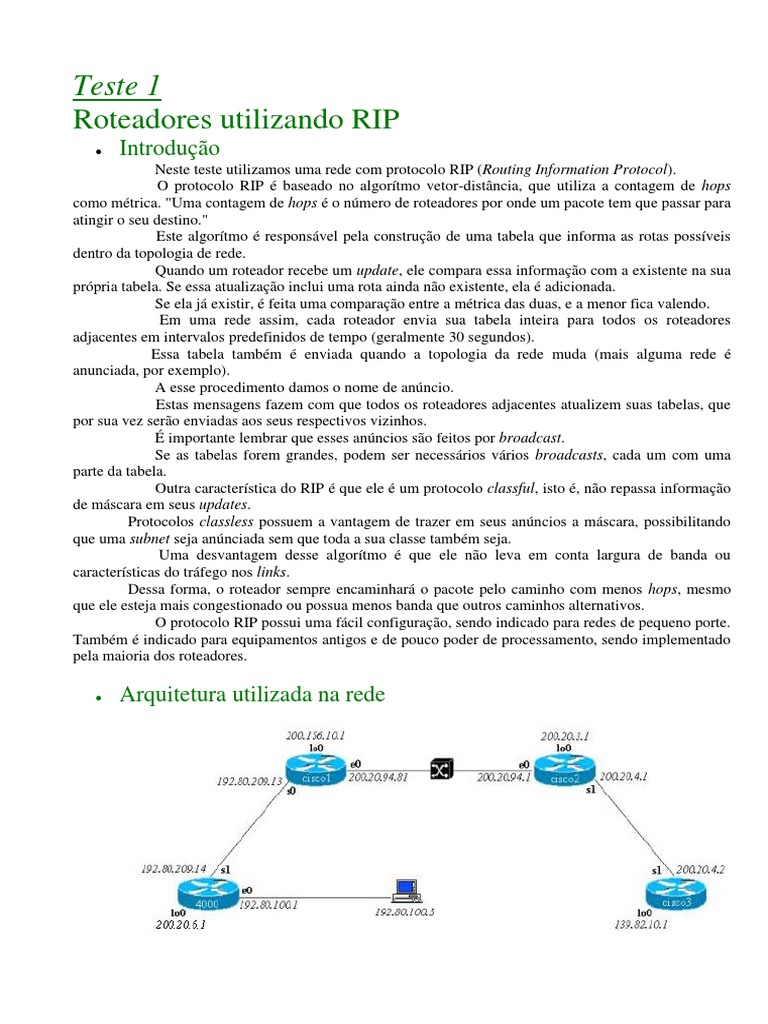

Teste 1

Roteadores utilizando RIP

 Introdução
Neste teste utilizamos uma rede com protocolo RIP (Routing Information Protocol).
O protocolo RIP é baseado no algorítmo vetor-distância, que utiliza a contagem de hops
como métrica. "Uma contagem de hops é o número de roteadores por onde um pacote tem que passar para
atingir o seu destino."
Este algorítmo é responsável pela construção de uma tabela que informa as rotas possíveis
dentro da topologia de rede.
Quando um roteador recebe um update, ele compara essa informação com a existente na sua
própria tabela. Se essa atualização inclui uma rota ainda não existente, ela é adicionada.
Se ela já existir, é feita uma comparação entre a métrica das duas, e a menor fica valendo.
Em uma rede assim, cada roteador envia sua tabela inteira para todos os roteadores
adjacentes em intervalos predefinidos de tempo (geralmente 30 segundos).
Essa tabela também é enviada quando a topologia da rede muda (mais alguma rede é
anunciada, por exemplo).
A esse procedimento damos o nome de anúncio.
Estas mensagens fazem com que todos os roteadores adjacentes atualizem suas tabelas, que
por sua vez serão enviadas aos seus respectivos vizinhos.
É importante lembrar que esses anúncios são feitos por broadcast.
Se as tabelas forem grandes, podem ser necessários vários broadcasts, cada um com uma
parte da tabela.
Outra característica do RIP é que ele é um protocolo classful, isto é, não repassa informação
de máscara em seus updates.
Protocolos classless possuem a vantagem de trazer em seus anúncios a máscara, possibilitando
que uma subnet seja anúnciada sem que toda a sua classe também seja.
Uma desvantagem desse algorítmo é que ele não leva em conta largura de banda ou
características do tráfego nos links.
Dessa forma, o roteador sempre encaminhará o pacote pelo caminho com menos hops, mesmo
que ele esteja mais congestionado ou possua menos banda que outros caminhos alternativos.
O protocolo RIP possui uma fácil configuração, sendo indicado para redes de pequeno porte.
Também é indicado para equipamentos antigos e de pouco poder de processamento, sendo implementado
pela maioria dos roteadores.

 Arquitetura utilizada na rede

 Configuração dos equipamentos

 Comandos para os roteadores 4000, cisco1, cisco2 e cisco3


 Habilitando o roteamento IP:

 <4000>#
 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#ip routing
 <4000>(config)#


 Configuração de uma interface serial:

 <4000>#
 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#int s1
 <4000>(config-if)#ip address 192.80.209.14 255.255.255.0
 <4000>(config-if)#clock rate 800000
 <4000>(config-if)#


 Configuração de uma interface ethernet:

 <4000>#
 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#int e0
 <4000>(config)#media-type 10BaseT
 <4000>(config-if)#ip address 192.80.100.1 255.255.255.0
 <4000>(config-if)#

 Obs.: o comando media-type só deve ser usado quando houver mais de um tipo
 de meio físico a ser utilizado naquela interface.


 Configuração de uma interface loopback:

 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#int lo0
 <4000>(config-if)#ip address 200.20.6.1 255.255.255.0
 <4000>(config-if)#


 Habilitação do protocolo RIP:

 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#router rip
 <4000>(config-router)#


 Anúncio das redes pelo RIP:

 <4000>#conf t
 Enter configuration commands, one per line. End with CNTL/Z.
 <4000>(config)#router rip
 <4000>(config-router)#network 200.20.6.0
 <4000>(config-router)#


 Salvando as configurações:

 <4000>#
 <4000>#copy running-config startup-config
 Building configuration...
 [OK]
 <4000>#

 Obs: para o cisco3 usar o comando 'write'

 cisco3#
 cisco3#write
 #####[OK]
 cisco3#


SHOW RUNNING-CONFIG

Este comando é utilizado para verificar a configuração do roteador.

Observar se a interface está UP/DOWN, quais os IPs de cada interface
e quais redes são anunciadas por RIP.

Resultados 4000

<4000>#
<4000>#show running-config
Building configuration...

Current configuration:
!
version 11.3
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname <4000>
!
!
!
!
!
interface Loopback0
ip address 200.20.6.1 255.255.255.0
!
interface Ethernet0
ip address 192.80.100.1 255.255.255.0
!
interface Ethernet1
no ip address
shutdown
!
interface Serial0
no ip address
no ip mroute-cache
shutdown
no fair-queue
!
interface Serial1
ip address 192.80.209.14 255.255.255.0
clockrate 800000
!
interface Serial2
ip address 192.80.150.1 255.255.255.0
shutdown
clockrate 800000
!
interface Serial3
no ip address
shutdown
!
router rip
network 192.80.100.0
network 192.80.209.0
network 200.20.6.0
!
ip classless
!
!
!
line con 0
line aux 0
line vty 0 4
login
!
end

<4000>#

Resultados cisco1

cisco1#
cisco1#show running-config
Building configuration...

Current configuration:
!
version 11.2
service timestamps debug uptime
service timestamps log uptime
service password-encryption
no service udp-small-servers
no service tcp-small-servers
!
hostname cisco1
!
enable password 7 06100E324F41
!
ip subnet-zero
no ip source-route
no ip domain-lookup
!
interface Loopback0
ip address 200.156.10.1 255.255.255.0
!
interface Ethernet0
ip address 200.20.94.81 255.255.255.0
!
interface Serial0
ip address 192.80.209.13 255.255.255.0
!
interface Serial1
no ip address
shutdown
!
router rip
network 192.80.209.0
network 200.156.10.0
network 200.20.94.0
!
ip classless
!
!
line con 0
exec-timeout 0 0
password 7 060C0E2F494208
login
line aux 0
line vty 0 4
password 7 000E120801570A
login
!
end

cisco1#

Resultados cisco2

cisco2#
cisco2#show running-config
Building configuration...

Current configuration:
!
version 11.2
service password-encryption
no service udp-small-servers
no service tcp-small-servers
!
hostname cisco2
!
enable secret 5 $1$jibr$cTHEQancHt3LUqhsNxGXG0
!
no ip domain-lookup
!
interface Loopback0
ip address 200.20.3.1 255.255.255.0
!
interface Ethernet0
ip address 200.20.94.1 255.255.255.0
no ip directed-broadcast
!
interface Serial0
ip address 192.80.209.125 255.255.255.252
no ip directed-broadcast
ip ospf network point-to-multipoint
shutdown
clockrate 800000
!
interface Serial1
ip address 200.20.4.1 255.255.255.0
no ip directed-broadcast
!
router rip
network 200.20.94.0
network 200.20.3.0
network 200.20.4.0
!
ip classless
!
!
line con 0
password 7 0501070124404F
line aux 0
password 7 0501070124404F
line vty 0 1
password 7 0501070124404F
login
line vty 2
password 7 082B4D400C1504
login
line vty 3 4
password 7 044904131B245E
login
!
end

cisco2#

Resultados cisco3

cisco3#
cisco3#show configuration
Using 406 out of 32762 bytes
!
version 10.2
!
hostname cisco3
!
!
!
interface Loopback0
ip address 139.82.10.1 255.255.255.0
!
interface Ethernet0
ip address 192.80.100.1 255.255.255.0
shutdown
!
interface Serial0
ip address 200.20.5.1 255.255.255.0
shutdown
!
interface Serial1
ip address 200.20.4.2 255.255.255.0
 clockrate 800000
!
router rip
network 200.20.4.0
network 139.82.0.0
!
!
line con 0
line aux 0
line vty 0 4
login
!
end

cisco3#

 Conclusões
 Neste ítem serão mostrados dois comandos que são fundamentais para
 que possamos tirar nossas conclusões.
 São eles: show ip route e traceroute.

 O primeiro nos mostra por qual interface e por qual protocolo o roteador
 aprende as outras redes, já o segundo nos mostra os roteadores percorridos
 até o endereço de destino.

 4000

 <4000>#
 <4000>#show ip route
 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
 D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
 N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
 i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
 U - per-user static route, o - ODR

 Gateway of last resort is not set

 C 192.80.209.0/24 is directly connected, Serial1
 R 200.20.4.0/24 [120/2] via 192.80.209.13, 00:00:04, Serial1
 C 200.20.6.0/24 is directly connected, Loopback0
 R 139.82.0.0/16 [120/3] via 192.80.209.13, 00:00:04, Serial1
 R 200.20.3.0/24 [120/2] via 192.80.209.13, 00:00:04, Serial1
 C 192.80.100.0/24 is directly connected, Ethernet0
 R 200.156.10.0/24 [120/1] via 192.80.209.13, 00:00:04, Serial1
 R 200.20.94.0/24 [120/1] via 192.80.209.13, 00:00:04, Serial1
 <4000>#


 Verificamos que o roteador 4000 aprende as outras redes por RIP
 através de sua interface Serial1, via 192.80.209.13 (interface Serial0
 do cisco1).



 <4000>#traceroute 200.20.4.2

 Type escape sequence to abort.
 Tracing the route to 200.20.4.2

 1 192.80.209.13 0 msec 0 msec 0 msec
 2 200.20.94.1 8 msec 4 msec 4 msec
 3 200.20.4.2 4 msec 4 msec *
 <4000>#


 Com o comando traceroute confirmamos o caminho que o pacote percorre
 até a interface 200.20.4.2, Serial1 do cisco3.



 cisco1

 cisco1#
 cisco1#show ip route
 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
 D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
 N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
 i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
 U - per-user static route, o - ODR

 Gateway of last resort is not set

 C 192.80.209.0/24 is directly connected, Serial0
 C 200.156.10.0/24 is directly connected, Loopback0
 C 200.20.94.0/24 is directly connected, Ethernet0
 R 200.20.4.0/24 [120/1] via 200.20.94.1, 00:00:09, Ethernet0
 R 139.82.0.0/16 [120/2] via 200.20.94.1, 00:00:09, Ethernet0
 R 200.20.6.0/24 [120/1] via 192.80.209.14, 00:00:12, Serial0
 R 200.20.3.0/24 [120/1] via 200.20.94.1, 00:00:09, Ethernet0
 R 192.80.100.0/24 [120/1] via 192.80.209.14, 00:00:12, Serial0
 cisco1#


 Verificamos que o roteador cisco1 aprende as outras redes por RIP
 através de suas interfaces Serial0, via 192.80.209.14
 (Serial1 4000) e Ethernet0 via 200.20.94.1 (Ethernet0 cisco2).


 cisco1#traceroute 200.20.4.2

 Type escape sequence to abort.
 Tracing the route to 200.20.4.2

 1 200.20.94.1 4 msec 4 msec 4 msec
 2 200.20.4.2 4 msec * 4 msec
 cisco1#


 cisco1#traceroute 192.80.100.5

 Type escape sequence to abort.
 Tracing the route to 192.80.100.5

 1 192.80.209.14 4 msec 4 msec 4 msec
 2 192.80.100.5 8 msec 4 msec 4 msec
 cisco1#


 Com o comando traceroute confirmamos o caminho que o pacote percorre
 até a interface 200.20.4.2, Serial1 do roteador cisco3 e até
 o PC 192.80.100.5.



 cisco2

 cisco2#
 cisco2#show ip route
 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
 D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
 N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
 i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
 U - per-user static route, o - ODR

 Gateway of last resort is not set

 R 192.80.209.0/24 [120/1] via 200.20.94.81, 00:00:18, Ethernet0
 R 200.156.10.0/24 [120/1] via 200.20.94.81, 00:00:19, Ethernet0
 C 200.20.94.0/24 is directly connected, Ethernet0
 C 200.20.4.0/24 is directly connected, Serial1
 R 139.82.0.0/16 [120/1] via 200.20.4.2, 00:00:06, Serial1
 R 200.20.6.0/24 [120/2] via 200.20.94.81, 00:00:19, Ethernet0
 C 200.20.3.0/24 is directly connected, Loopback0
 R 192.80.100.0/24 [120/2] via 200.20.94.81, 00:00:19, Ethernet0
 cisco2#


 Verificamos que o roteador cisco2 aprende as outras redes por RIP
 através de suas interfaces Serial1, via 200.20.4.2 (Serial1 cisco3)
 e Ethernet0 via 200.20.94.81 (Ethernet0 cisco1).



 cisco2#traceroute 200.20.4.2
 O
 Type escape sequence to abort.
 Tracing the route to 200.20.4.2

 1 200.20.4.2 8 msec * 4 msec
 cisco2#


 cisco2#traceroute 192.80.100.5

 Type escape sequence to abort.
 Tracing the route to 192.80.100.5

 1 200.20.94.81 0 msec 4 msec 4 msec
 2 192.80.209.14 4 msec 4 msec 4 msec
 3 192.80.100.5 4 msec 4 msec 8 msec
 cisco2#



 Com o comando traceroute confirmamos o caminho que o pacote percorre
 até a interface 200.20.4.2, Serial1 do roteador cisco3 e até
 o PC 192.80.100.5.



 cisco3

 cisco3#
 cisco3#show ip route
 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
 D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
 i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default

 Gateway of last resort is not set

 R 192.80.209.0 [120/2] via 200.20.4.1, 00:00:29, Serial1
 R 200.156.10.0 [120/2] via 200.20.4.1, 00:00:29, Serial1
 R 200.20.94.0 [120/1] via 200.20.4.1, 00:00:29, Serial1
 C 200.20.4.0 is directly connected, Serial1
 139.82.0.0 is subnetted (mask is 255.255.255.0), 1 subnets
 C 139.82.10.0 is directly connected, Loopback0
 R 200.20.6.0 [120/3] via 200.20.4.1, 00:00:00, Serial1
 R 200.20.3.0 [120/1] via 200.20.4.1, 00:00:00, Serial1
 R 192.80.100.0 [120/3] via 200.20.4.1, 00:00:00, Serial1


 Verificamos que o roteador cisco3 aprende as outras redes por RIP
 através da interface Serial1, via 200.20.4.1 (interface Serial1 do cisco2).

 cisco3#
 cisco3#trace ip 192.80.100.5

 Type escape sequence to abort.
 Tracing the route to 192.80.100.5

 1 200.20.4.1 4 msec 4 msec 4 msec
 2 200.20.94.81 4 msec 4 msec 4 msec
 3 192.80.209.14 4 msec 4 msec 4 msec
 4 192.80.100.5 8 msec 8 msec 4 msec
 cisco3#


 Com o comando traceroute confirmamos o caminho que o pacote percorre
 até o PC 192.80.100.5.
