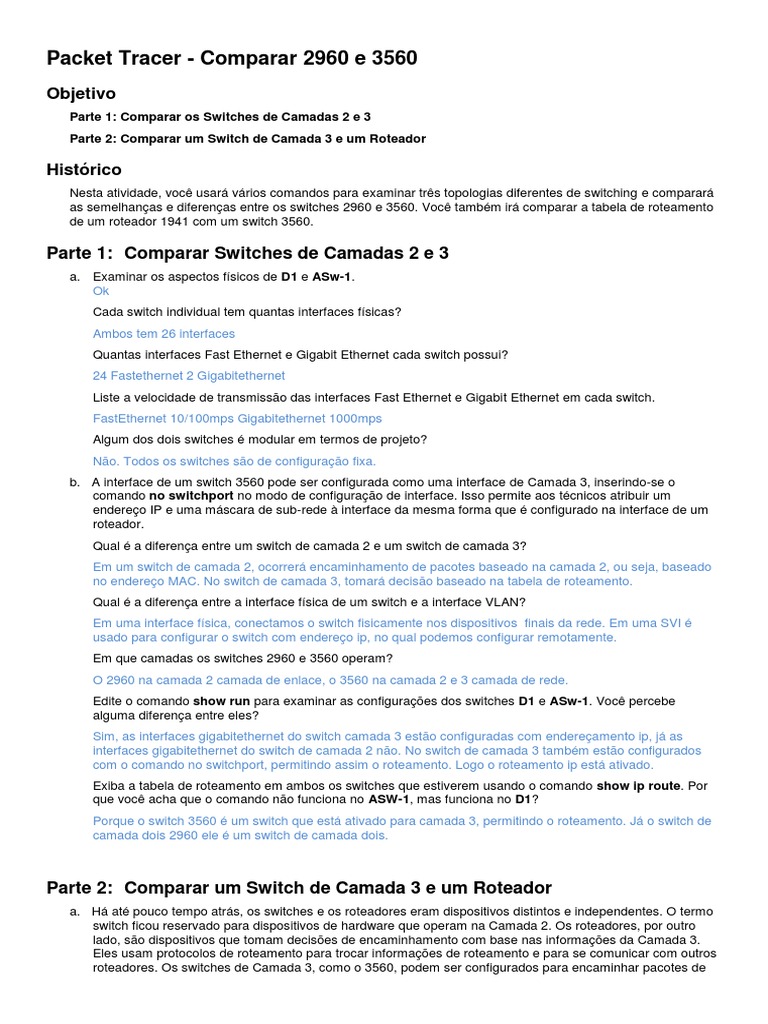

Packet Tracer - Comparar 2960 e 3560

Objetivo
Parte 1: Comparar os Switches de Camadas 2 e 3
Parte 2: Comparar um Switch de Camada 3 e um Roteador

Histórico
Nesta atividade, você usará vários comandos para examinar três topologias diferentes de switching e comparará
as semelhanças e diferenças entre os switches 2960 e 3560. Você também irá comparar a tabela de roteamento
de um roteador 1941 com um switch 3560.

Parte 1: Comparar Switches de Camadas 2 e 3

a. Examinar os aspectos físicos de D1 e ASw-1.
Ok
Cada switch individual tem quantas interfaces físicas?
Ambos tem 26 interfaces
Quantas interfaces Fast Ethernet e Gigabit Ethernet cada switch possui?
24 Fastethernet 2 Gigabitethernet
Liste a velocidade de transmissão das interfaces Fast Ethernet e Gigabit Ethernet em cada switch.
FastEthernet 10/100mps Gigabitethernet 1000mps
Algum dos dois switches é modular em termos de projeto?
Não. Todos os switches são de configuração fixa.
b. A interface de um switch 3560 pode ser configurada como uma interface de Camada 3, inserindo-se o
comando no switchport no modo de configuração de interface. Isso permite aos técnicos atribuir um
endereço IP e uma máscara de sub-rede à interface da mesma forma que é configurado na interface de um
roteador.
Qual é a diferença entre um switch de camada 2 e um switch de camada 3?
Em um switch de camada 2, ocorrerá encaminhamento de pacotes baseado na camada 2, ou seja, baseado
no endereço MAC. No switch de camada 3, tomará decisão baseado na tabela de roteamento.
Qual é a diferença entre a interface física de um switch e a interface VLAN?
Em uma interface física, conectamos o switch fisicamente nos dispositivos finais da rede. Em uma SVI é
usado para configurar o switch com endereço ip, no qual podemos configurar remotamente.
Em que camadas os switches 2960 e 3560 operam?
O 2960 na camada 2 camada de enlace, o 3560 na camada 2 e 3 camada de rede.
Edite o comando show run para examinar as configurações dos switches D1 e ASw-1. Você percebe
alguma diferença entre eles?
Sim, as interfaces gigabitethernet do switch camada 3 estão configuradas com endereçamento ip, já as
interfaces gigabitethernet do switch de camada 2 não. No switch de camada 3 também estão configurados
com o comando no switchport, permitindo assim o roteamento. Logo o roteamento ip está ativado.
Exiba a tabela de roteamento em ambos os switches que estiverem usando o comando show ip route. Por
que você acha que o comando não funciona no ASW-1, mas funciona no D1?
Porque o switch 3560 é um switch que está ativado para camada 3, permitindo o roteamento. Já o switch de
camada dois 2960 ele é um switch de camada dois.

Parte 2: Comparar um Switch de Camada 3 e um Roteador

a. Há até pouco tempo atrás, os switches e os roteadores eram dispositivos distintos e independentes. O termo
switch ficou reservado para dispositivos de hardware que operam na Camada 2. Os roteadores, por outro
lado, são dispositivos que tomam decisões de encaminhamento com base nas informações da Camada 3.
Eles usam protocolos de roteamento para trocar informações de roteamento e para se comunicar com outros
roteadores. Os switches de Camada 3, como o 3560, podem ser configurados para encaminhar pacotes de
 Camada 3. Inserir o comando ip routing no modo de configuração global permite que os switches de
Camada 3 sejam configurados com protocolos de roteamento, possuindo, assim, alguns dos recursos
comuns aos roteadores. Embora semelhantes sob alguns aspectos, os switches são diferentes em muitos
outros aspetos.
Abra a guia Physical (Físico) no D1 e R1. Você percebe semelhanças entre os dois? Você percebe
diferenças entre os dois?
Ambos tem interface console, e ambos tem interface gigabitethernet. O roteador pode-se adicionar várias
interfaces, enquanto o switch tem interfaces fixas. Roteador tem interface serial e asynchronous enquanto o
switch tem interfaces Ethernet somente. Em retrospecto, o D1 pode conectar com cabos de cobre somente e
o roteador aceita outros tipos de conexões.
Emita o comando show run e examine as configurações do R1 e do D1. Que diferenças você vê entre os
dois?
Em R1 e D1 ambos tem o mesmo endereçamento ip, mas em interfaces diferentes. No D1 foi usado o
comando no switchport para permitir o roteamento.
Qual comando permite que o D1 configure um endereço IP em uma de suas interfaces físicas?
No switchport e os comandos ip address
Use o comando show ip route nos dois dispositivos. Você percebe alguma semelhança ou diferença entre
as duas tabelas?
Os códigos são iguais exceto para a letra L no roteador, que serve para indicar conexão na sua interface
física, já no switch não temos. Ambos os dispositivos tem as mesmas redes em suas tabelas de roteamento.
Agora, analise a tabela de roteamento do R2 e do D2. O que fica evidente agora e que não estava na
configuração do R1 e do D1?
Ambos estão configurados para EIGRP, ambos estão aprendendo rotas um do outro
b. Verifique se cada topologia tem conectividade completa para realizar os testes a seguir:
 Ping de PC1 para PC2
 Ping de PC3 para PC4
 Ping de PC5 para PC6
Nos três exemplos, cada PC está em uma rede diferente. Que dispositivo é usado para fornecer
comunicação entre redes?
Roteador ou switch multicamada.
Por que conseguimos fazer ping nas redes sem que houvesse um roteador?
Porque o switch de camada 3 desempenha um papel de roteador.

Pontuação Sugerida
Atapa da Pontos Pontos
Seção das Atividades Pergunta Possíveis Obtidos

Parte 1: Comparar os Switches de a 20

Camadas 2 e 3
b 40
Parte 1 Total 60
Parte 2: Comparar um Switch de Camada 3 a 30
e um Roteador
b 10
Total da Parte 2 40
Pontuação Total 100
