RC
Redes Locais Computadores
Semestre II
Nome: Turma:
Professor: Data:

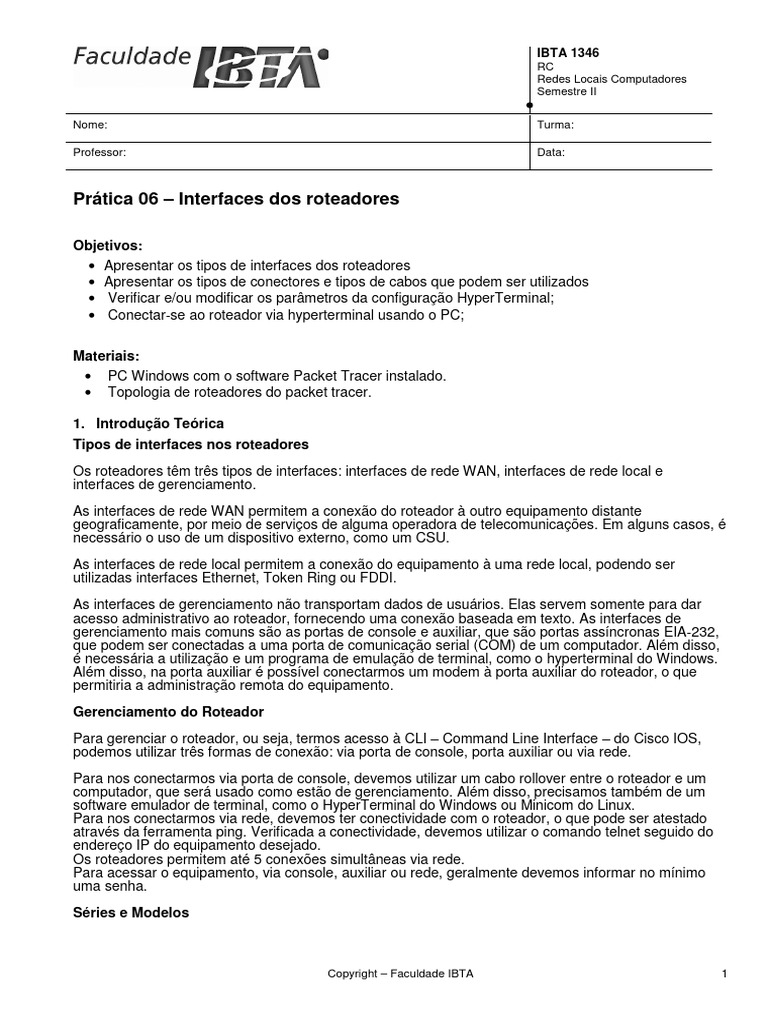

Objetivos:
• Apresentar os tipos de interfaces dos roteadores
• Apresentar os tipos de conectores e tipos de cabos que podem ser utilizados
• Verificar e/ou modificar os parâmetros da configuração HyperTerminal;
• Conectar-se ao roteador via hyperterminal usando o PC;
Materiais:
• PC Windows com o software Packet Tracer instalado.
• Topologia de roteadores do packet tracer.
1. Introdução Teórica
Tipos de interfaces nos roteadores
Os roteadores têm três tipos de interfaces: interfaces de rede WAN, interfaces de rede local e
interfaces de gerenciamento.
As interfaces de rede WAN permitem a conexão do roteador à outro equipamento distante
geograficamente, por meio de serviços de alguma operadora de telecomunicações. Em alguns casos, é
necessário o uso de um dispositivo externo, como um CSU.
As interfaces de rede local permitem a conexão do equipamento à uma rede local, podendo ser
utilizadas interfaces Ethernet, Token Ring ou FDDI.
As interfaces de gerenciamento não transportam dados de usuários. Elas servem somente para dar
acesso administrativo ao roteador, fornecendo uma conexão baseada em texto. As interfaces de
gerenciamento mais comuns são as portas de console e auxiliar, que são portas assíncronas EIA-232,
que podem ser conectadas a uma porta de comunicação serial (COM) de um computador. Além disso,
é necessária a utilização e um programa de emulação de terminal, como o hyperterminal do Windows.
Além disso, na porta auxiliar é possível conectarmos um modem à porta auxiliar do roteador, o que
permitiria a administração remota do equipamento.
Gerenciamento do Roteador
Para gerenciar o roteador, ou seja, termos acesso à CLI – Command Line Interface – do Cisco IOS,
podemos utilizar três formas de conexão: via porta de console, porta auxiliar ou via rede.
Para nos conectarmos via porta de console, devemos utilizar um cabo rollover entre o roteador e um
computador, que será usado como estão de gerenciamento. Além disso, precisamos também de um
software emulador de terminal, como o HyperTerminal do Windows ou Minicom do Linux.
Para nos conectarmos via rede, devemos ter conectividade com o roteador, o que pode ser atestado
através da ferramenta ping. Verificada a conectividade, devemos utilizar o comando telnet seguido do
endereço IP do equipamento desejado.
Os roteadores permitem até 5 conexões simultâneas via rede.
Para acessar o equipamento, via console, auxiliar ou rede, geralmente devemos informar no mínimo
uma senha.
Séries e Modelos
Os roteadores são divididos em Séries e em cada série há diversos modelos, que dependem da
configuração das portas do equipamento. Equipamentos da mesma série têm características
construtivas semelhantes, divergindo basicamente na quantidade e tipo de portas.
Configuração Inicial do roteador
Quando um roteador é ligado pela primeira vez, nenhuma configuração está feita. Assim, para realizar
a configuração inicial, é necessário utilizarmos a porta de console, pois essa é a única forma de acesso
quando não há uma configuração feita no equipamento. Nem mesmo pela porta auxiliar é possível
fazer a configuração inicial.
Configuração do software de emulação de terminal
O software de emulação de terminal deve ter a seguinte configuração para conectar à um roteador,
usando as portas de gerenciamento:
Velocidade: 9600 baud
8 bits de dados
Sem paridade
1 bit de parada
Sem fluxo de controle
Além dessa configuração, é necessária a confecção de um cabo chamado rollover, que tem a seguinte
pinagem:
Para cada um dos tipos anteriores, há um cabo específico. Além disso, o conector da outra ponta do
cabo deve ser adequado à tecnologia a ser usada, o que define fatores como se o conector será macho
ou fêmea, padrão de sinais, formato do conector, etc. A figura a seguir ilustram alguns possíveis
conectores:
No nosso ambiente de laboratório, nós não temos nenhum modem ou dispositivo CSU/DSU para
interligar um roteador à outra, por meio das interfaces seriais. Ao invés disso, nós ligamos a interface
serial de um roteador diretamente à interface serial de outro roteador, conexão chamada de back-to-
back. Para que isso funcione, são necessárias duas coisas: que uma das duas interfaces funcione
como DCE, gerando o clock para a linha de comunicação, e um dispositivo físico que permita essa
configuração de DCE, no nosso caso, um cabo V.35 fêmea. A figura a seguir mostra o cabo V.35
fêmea:
2. Procedimentos
A. Examinar a parte traseira do roteador.
1. Clique duas vezes no roteador LAB_A, selecione a aba Physical e responda às seguintes perguntas:
1. Qual a série do equipamento? Qual o modelo?
2600, 2620XM
2. Liste as portas existentes no painel traseiro do roteador:
2 Seriais, 1 FE, 1Con e 1 Aux.
6. Qual é o número total de interfaces LAN na parte traseira do roteador? Qual é o tipo do conector?
1, RJ-45
6. Qual é o número total de interfaces de gerenciamento na parte traseira do roteador? Qual é o tipo do
conector? Quais são as interfaces?
2, RJ-45
4. Pressione a tecla Enter e então digite a senha cisco para acesso ao modo EXEC usuário.
1. Com as duas conexões ao roteador ativas (via telnet e via console), apague os cabos de rede que
estão conectando os dois PC’s, A1 e A2, ao switch. Para isso, selecione a ferramenta no menu
lateral direito e depois clique no cabo a ser excluído. Repita o procedimento para o segundo cabo.
2. Verifique a conexão das duas sessões com o roteador e verifique o estado de cada uma delas,
marcando a opção correta:
3. Agora reconecte os dois micros ao switch, selecionando o grupo Connections no menu inferior
esquerdo e, em seguida, a opção Automatically Choose Connection Type. Após isso, clique no PC e
em seguida no switch.
5. Agora apague o cabo de console existente entre o micro A1 e o roteador, usando o procedimento
descrito no item 1. Esse cabo de console é exibido na cor azul.
6. Verifique, novamente a conexão das duas sessões com o roteador e verifique o estado de cada uma
delas, marcando a opção correta:
7. Nos passos 2 e 6 anteriores, o resultado foi invertido. Explique baseado na Introdução Teórica o que
aconteceu.
b. Qual é a faixa de valores indicados para as linhas de comunicação VTY (line VTY), linhas
essas usadas para conexão via telnet ao equipamento?
VTY 0 a 4
d. Liste a seguir as interfaces de rede (WAN e LAN) existentes no seu roteador, e os respectivos
endereços IP’s de cada uma delas.
F0/0
S0/0
S0/1
sim
H. Saindo do roteador
1. Para sair da CLI do roteador, digite o seguinte comando:
LAB_X# exit
2. Feche todas as janelas e desligue o computador.
3. Conclusão
1. Você, administrador de rede da empresa XYZ, acaba de receber um roteador para ser instalado na
sua rede local. Qual a forma de acesso à CLI é a mais indicada para você utilizar na primeira
configuração? Por que?
Console, pois o equipamento não possui nenhuma configuração inicial.
2. Um administrador precisa descobrir o nome e o número correto de uma interface serial para
configurá-la. De acordo com os procedimentos desta prática, quais são os comandos que ele pode usar
para obter essas informações? Em que modo de operação o administrador deve utilizar esses
comandos?
Show running-config
Show interfaces
Modo Exec privilegiado
