Modulo02_Cap04

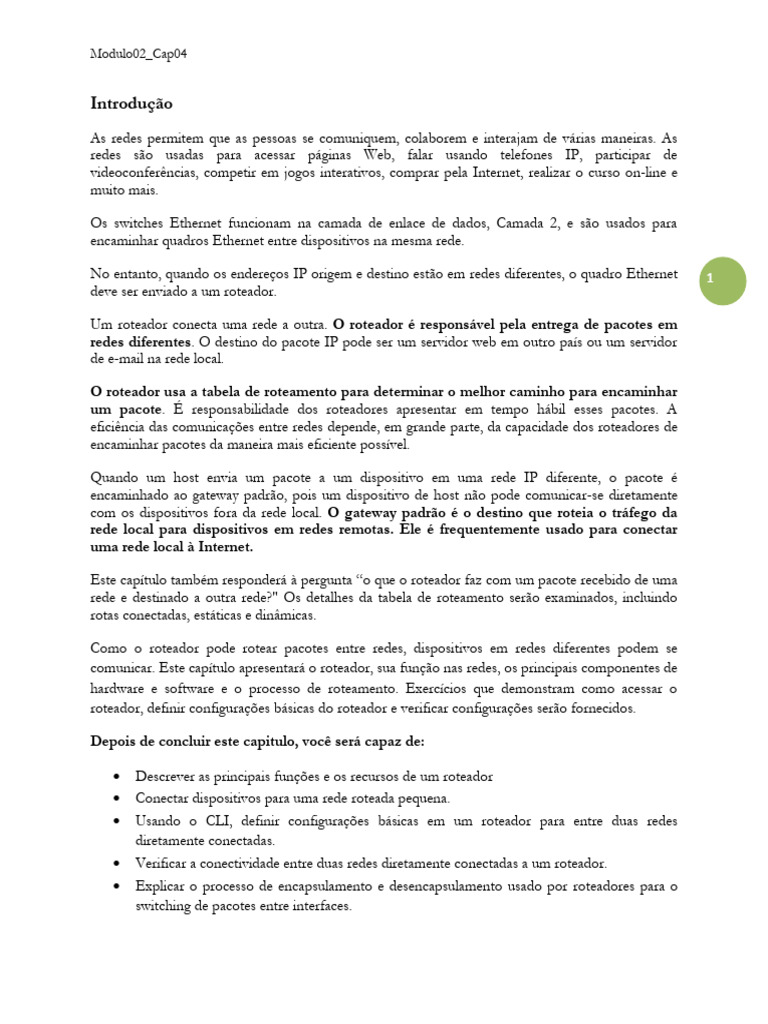

Introdução
As redes permitem que as pessoas se comuniquem, colaborem e interajam de várias maneiras. As
redes são usadas para acessar páginas Web, falar usando telefones IP, participar de
videoconferências, competir em jogos interativos, comprar pela Internet, realizar o curso on-line e
muito mais.

Os switches Ethernet funcionam na camada de enlace de dados, Camada 2, e são usados para
encaminhar quadros Ethernet entre dispositivos na mesma rede.

No entanto, quando os endereços IP origem e destino estão em redes diferentes, o quadro Ethernet 1
deve ser enviado a um roteador.

Um roteador conecta uma rede a outra. O roteador é responsável pela entrega de pacotes em
redes diferentes. O destino do pacote IP pode ser um servidor web em outro país ou um servidor
de e-mail na rede local.

O roteador usa a tabela de roteamento para determinar o melhor caminho para encaminhar
um pacote. É responsabilidade dos roteadores apresentar em tempo hábil esses pacotes. A
eficiência das comunicações entre redes depende, em grande parte, da capacidade dos roteadores de
encaminhar pacotes da maneira mais eficiente possível.

Quando um host envia um pacote a um dispositivo em uma rede IP diferente, o pacote é

encaminhado ao gateway padrão, pois um dispositivo de host não pode comunicar-se diretamente
com os dispositivos fora da rede local. O gateway padrão é o destino que roteia o tráfego da
rede local para dispositivos em redes remotas. Ele é frequentemente usado para conectar
uma rede local à Internet.

Este capítulo também responderá à pergunta “o que o roteador faz com um pacote recebido de uma
rede e destinado a outra rede?" Os detalhes da tabela de roteamento serão examinados, incluindo
rotas conectadas, estáticas e dinâmicas.

Como o roteador pode rotear pacotes entre redes, dispositivos em redes diferentes podem se
comunicar. Este capítulo apresentará o roteador, sua função nas redes, os principais componentes de
hardware e software e o processo de roteamento. Exercícios que demonstram como acessar o
roteador, definir configurações básicas do roteador e verificar configurações serão fornecidos.

Depois de concluir este capitulo, você será capaz de:

 Descrever as principais funções e os recursos de um roteador

 Conectar dispositivos para uma rede roteada pequena.
 Usando o CLI, definir configurações básicas em um roteador para entre duas redes
diretamente conectadas.
 Verificar a conectividade entre duas redes diretamente conectadas a um roteador.
 Explicar o processo de encapsulamento e desencapsulamento usado por roteadores para o
switching de pacotes entre interfaces.
Modulo02_Cap04

 Explicar a função de determinação do caminho de um roteador.

 Explicar entradas da tabela de roteamento para redes conectadas diretamente.
 Explicar como um roteador cria uma tabela de roteamento para redes diretamente
conectadas.
 Explicar como um roteador cria uma tabela de roteamento usando rotas estáticas.
 Explicar como um roteador cria uma tabela de roteamento usando um protocolo de
roteamento dinâmico.

Características de uma rede

2
As redes tiveram um impacto significativo em nossas vidas. Elas mudaram a forma como vivemos,
trabalhamos e nos divertimos.

As redes permitem a nossa comunicação, colaboração e interação de maneiras que nós nunca
fizemos antes. Usamos a rede de várias maneiras, incluindo aplicativos Web, telefonia IP,
videoconferência, jogos interativos, comércio eletrônico, educação etc.

Como mostrado na figura, várias estruturas principais e características relacionadas ao desempenho

são mencionadas durante a discussão de redes:

 Topologia - Há topologias físicas e lógicas. A topologia física é a organização de cabos,

dispositivos de rede e sistemas finais. Descreve como os dispositivos de rede estão
interconectados realmente com fios e cabos. A topologia lógica é o caminho sobre o qual os
dados são transferidos em uma rede. Descreve como os dispositivos de rede são conectados
aos usuários de rede.

 Velocidade - A velocidade é uma medida da taxa de dados em bits por segundo (b/s) de um
link especificado na rede.

 Custo - O custo indica a despesa geral para a compra de componentes de rede e instalação e
manutenção da rede.

 Segurança - A segurança indica o grau de proteção da rede, incluindo as informações que são
transmitidas pela rede. O assunto segurança é importante e as técnicas e práticas estão em
constante transformação. Pense na segurança sempre que forem executadas ações que afetem a
rede.

 Disponibilidade - A disponibilidade é uma medida de probabilidade da rede estar disponível

para uso quando necessário.

 Escalabilidade - A escalabilidade indica o grau de facilidade da rede para acomodar mais

usuários e requisitos de transmissão de dados. Se um projeto de rede for otimizado para
atender apenas às necessidades atuais, talvez seja muito difícil e caro atender às necessidades
novas quando a rede crescer.
Modulo02_Cap04

 Confiabilidade - A confiabilidade indica o quão confiáveis são os componentes que formam a

rede, como roteadores, switches, computadores e servidores. A confiabilidade é medida
frequentemente como uma probabilidade de falha ou como o tempo médio entre falhas
(MTBF).

Essas características e atributos fornecem um meio para comparar soluções de rede diferentes.

Observação: embora o termo “velocidade” seja comumente usado ao fazer referência à largura de
banda da rede, isso não é tecnicamente preciso. A velocidade real em que os bits são transmitidos
não varia no mesmo meio. A diferença na largura de banda se deve ao número de bits transmitidos
por segundo, não à velocidade com que trafegam pelo meio com ou sem fio. 3

Por que roteamento?

Como clicar em um link em um navegador Web retorna as informações desejadas em apenas alguns
segundos? Embora existam muitos dispositivos e tecnologias que trabalham em colaboração para
permitir isso, o principal dispositivo é o roteador. Um roteador simplesmente conecta uma rede à
outra.

A comunicação entre redes não seria possível sem um roteador que determina o melhor caminho
para o destino e encaminha o tráfego para o próximo roteador ao longo desse caminho. O roteador
é responsável pelo roteamento de tráfego entre redes.

Na animação na figura, o diagrama da topologia de rede consiste em dois hosts, dois switches e um
Integrated Series Router (ISR) Cisco 1841.
Modulo02_Cap04

Figura (animação 1).

Figura (animação 2)

Figura (animação 3)
Modulo02_Cap04

Quando um pacote chega em uma interface de roteador, esse roteador usa a tabela de roteamento
para determinar como alcançar a rede destino. O destino do pacote IP pode ser um servidor web em
outro país ou um servidor de e-mail na rede local. É responsabilidade dos roteadores entregar os
pacotes com eficiência. A eficiência das comunicações entre redes depende, em grande parte, da
capacidade dos roteadores de encaminhar pacotes da maneira mais eficiente possível.

Os roteadores são computadores

A maioria dos dispositivos com capacidade de rede (ou seja, computadores, tablets e smartphones)
exige os seguintes componentes para operar, como mostrado na figura 1:
5

 Unidade central de processamento (CPU)

 Sistema operacional (SO)
 Memória e armazenamento (RAM, ROM, NVRAM, flash, disco rígido)

Um roteador é basicamente um computador especializado. Exige uma CPU e memória para

armazenar dados temporária e permanentemente para executar instruções do sistema operacional,
como a inicialização do sistema, funções de roteamento e funções de switching.

Observação: os dispositivos Cisco utilizam o Cisco Internetwork Operating System (IOS) como o
software do sistema.

A tabela na figura 2 resume os tipos de memória do roteador, a volatilidade e os exemplos do que é

armazenado em cada um.
Modulo02_Cap04

Os roteadores armazenam dados usando:

 Memória de acesso aleatório (RAM) - Fornece armazenamento temporário para vários

aplicativos e processos que incluem a execução do IOS, a execução do arquivo de
configuração, várias tabelas (isto é, tabela de roteamento IP, a tabela ARP Ethernet) e buffers
para processamento de pacotes. A RAM é conhecida como volátil, pois perde seu conteúdo
quando a energia é desligada.

 Memória somente leitura (ROM) - Fornece armazenamento permanente para obter

instruções de inicialização, o software de diagnóstico básico e um IOS limitado, caso o roteador
não possa carregar o IOS completo. A ROM é firmware e conhecida como não volátil porque 6
não perde seu conteúdo quando a energia é desligada.

 Memória de acesso aleatório não volátil (NVRAM) - Fornece armazenamento permanente

para o arquivo de configuração de inicialização (startup-config). A NVRAM é não volátil e não
perde seu conteúdo quando a energia é desligada.

 Flash - Fornece armazenamento permanente para o IOS e outros arquivos relacionados ao

sistema. O IOS é copiado da memória flash para a RAM durante o processo de inicialização. A
memória flash não é volátil e não perde seu conteúdo quando a energia é desligada.

Diferentemente de um computador, um roteador não tem adaptadores de vídeo ou adaptadores de

placa de som. Em vez disso, os roteadores têm portas e placas de interface de rede especializadas
para interconectar dispositivos a outras redes. A figura 3 identifica algumas dessas portas e
interfaces.
Modulo02_Cap04

Redes de interconexão de roteadores

A maioria dos usuários não têm conhecimento da presença de vários roteadores na sua própria rede
ou na Internet. Os usuários esperam poder acessar as páginas Web, enviar e-mails e fazer download
de música, quer o servidor seja acessado em sua própria rede ou em outra rede. Os profissionais de
rede sabem que o roteador é responsável por encaminhar pacotes de rede para rede, da
origem até o destino final.

Um roteador conecta diversas redes, o que significa que tem várias interfaces e que cada
uma pertence a uma rede IP diferente. Quando um roteador recebe um pacote IP em uma
interface, ele determina qual interface usar para encaminhar o pacote ao destino. A interface que o 7
roteador usa para encaminhar o pacote pode ser o destino final ou pode ser uma rede conectada a
outro roteador usado para acessar a rede destino.

Na animação na figura 1, R1 e R2 são responsáveis por receber o pacote em uma rede e encaminhá-
lo por outra rede para a rede destino.

Figura 1. (animação 1)

Figura 1. (animação 2)
Modulo02_Cap04

Cada rede à qual o roteador se conecta normalmente exige uma interface separada. Essas interfaces
são usadas para conectar uma combinação de redes locais (LANs) e de redes de longa distância
(WANs). Em geral, as LANs são redes Ethernet que contêm dispositivos, como PCs, impressoras e
servidores. As WANs são usadas para conectar redes em uma área geográfica ampla. Por exemplo,
uma conexão WAN é usada para conectar uma LAN à rede do provedor de serviços de Internet
(ISP).

Observe que cada local na figura 2 requer o uso de um roteador para interconexão com outros
locais. Até mesmo o escritório doméstico requer um roteador. Nessa topologia, o roteador
localizado no escritório doméstico é um dispositivo especializado que executa vários serviços para a
rede residencial. 8
Figura 2.

Os roteadores escolhem os melhores caminho

As principais funções de um roteador são:

 Determinar o melhor caminho para enviar pacotes

 Enviar pacotes a seu destino

O roteador usa a tabela de roteamento para determinar o melhor caminho para encaminhar um
pacote. Quando o roteador recebe um pacote, ele examina o endereço destino do pacote e usa a
tabela de roteamento para procurar o melhor caminho para essa rede. A tabela de roteamento
também inclui a interface a ser usada para encaminhar pacotes para cada rede conhecida. Quando
uma correspondência é encontrada, o roteador encapsula o pacote no quadro do link de dados de
saída ou da interface de saída e o pacote é encaminhado para o destino.
Modulo02_Cap04

É possível que um roteador receba um pacote encapsulado em um tipo de quadro de link de dados e
encaminhe o pacote de uma interface que use outro tipo de quadro de link de dados. Por exemplo,
um roteador pode receber um pacote em uma interface Ethernet, mas deve encaminhar o pacote de
uma interface configurada com o Protocolo ponto-a-ponto (PPP). O encapsulamento de link de
dados depende do tipo de interface no roteador e do tipo de meio em que ele se conecta. As
diferentes tecnologias de link de dados às quais um roteador pode se conectar incluem Ethernet,
PPP, Frame Relay, DSL e sem fio (802.11 Bluetooth).

A animação na figura segue um pacote do PC de origem para o PC de destino. Observe que é

responsabilidade do roteador descobrir a rede destino em sua tabela de roteamento e encaminhar o
pacote a seu destino. Neste exemplo, o roteador R1 recebe o pacote encapsulado em um quadro 9
Ethernet. Após o encapsulamento do pacote, R1 usa o endereço IP destino do pacote para procurar
um endereço de rede correspondente na tabela de roteamento. Depois que um endereço de rede
destino for encontrado na tabela de roteamento, R1 encapsulará o pacote em um quadro PPP e o
encaminhará para R2. Um processo similar é executado por R2.

Figura (animação 1)

Figura (animação 2)
Modulo02_Cap04

Figura (animação 3)

10

Figura (animação 4)

Figura (animação 5)
Modulo02_Cap04

Figura (animação 6)

11

Observação: os roteadores usam rotas estáticas e protocolos de roteamento dinâmico para

encontrar redes remotas e criar suas tabelas de roteamento.

Mecanismo de encaminhamento de pacotes

Os roteadores suportam três mecanismos de encaminhamento de pacotes:

 Swithing de processos - Um mecanismo antigo de encaminhamento de pacotes ainda

disponível para roteadores Cisco. Quando um pacote chega em uma interface, ele é
encaminhado ao plano de controle onde a CPU associa o endereço destino a uma entrada em
sua tabela de roteamento e depois determina a interface de saída e encaminha o pacote. É
importante entender que o roteador faz isso para todos os pacotes, mesmo que o destino seja o
mesmo para um fluxo de pacotes. Esse mecanismo de switching de processos é muito lento e
raramente implementado nas redes modernas.

 Switching rápido - Esse é um mecanismo comum de encaminhamento de pacotes que usa um

cache de switching rápido para armazenar informações do próximo salto. Quando um pacote
chega em uma interface, ele é encaminhado ao plano de controle onde a CPU procura uma
correspondência no cache de switching rápido. Se não estiver lá, seu switching de processos e
encaminhamento serão realizados na interface de saída. As informações de fluxo do pacote
também são armazenadas no cache de switching rápido. Se outro pacote que vai para o mesmo
destino chegar em uma interface, as informações do próximo salto no cache serão reutilizadas
sem intervenção da CPU.

 Cisco Express Forwarding (CEF) - O CEF é o mecanismo mais recente e preferencial de

encaminhamento de pacotes do Cisco IOS. Assim como o switching rápido, o CEF cria uma
Base de informações de encaminhamento (FIB) e uma tabela de adjacências. No entanto, as
entradas da tabela não são acionadas por pacote como o switching rápido, mas acionadas por
alterações quando algo muda na topologia de rede. Portanto, quando uma rede tiver
convergido, a FIB e as tabelas de adjacências conterão todas as informações que um roteador
terá que considerar ao encaminhar um pacote. A FIB contém pesquisas reversas previamente
computadas, informações do próximo salto para as rotas incluindo a interface e as informações
de Camada 2. O Cisco Express Forwarding é o mecanismo mais rápido de encaminhamento e
a escolha preferencial em roteadores Cisco.
Modulo02_Cap04

As Figuras 1 a 3 ilustram as diferenças entre os três mecanismos de encaminhamento de pacotes.

Vamos imaginar um fluxo de tráfego que consiste em cinco pacotes e todos vão para o mesmo
destino. Como mostrado na figura 1, com o switching de processos, cada pacote deve ser
processado pela CPU separadamente. Compare isso com o switching rápido, como mostrado na
figura 2. Com o switching rápido, observe como somente o primeiro pacote de um fluxo tem o
switching de processos realizado e é adicionado ao cache de switching rápido. Os quatro pacotes
seguintes são processados rapidamente com base nas informações do cache de switching rápido. Por
fim, na figura 3, o CEF cria a FIB e as tabelas de adjacências, após a convergência da rede. Todos os
cinco pacotes são processados rapidamente no plano de dados.

Uma analogia comum usada para descrever os três mecanismos de encaminhamento de pacotes é a 12
seguinte:

 O switching de processos resolve um problema executando cálculos, mesmo que o problema

seja idêntico.

 O switching rápido resolve um problema executando cálculos uma vez e lembrando da

resposta para os problemas idênticos subsequentes.

 O CEF resolve cada possível problema com antecedência em uma planilha.

Figura 1.
Modulo02_Cap04

Figura 2.

13

Figura 3.

Conectar-se a uma rede

Os dispositivos de rede e os usuários finais geralmente se conectam a uma rede usando uma
conexão Ethernet cabeada ou sem fio. Consulte a figura como um exemplo de topologia de
referência. As LANs na figura servem de exemplo de como os usuários e os dispositivos de rede
podem se conectar a redes.
Modulo02_Cap04

14

Os dispositivos de escritório doméstico podem se conectar da seguinte maneira:

 Laptops e tablets se conectam sem fio a um roteador residencial.

 Uma impressora de rede se conecta usando um cabo Ethernet para a porta do switch no
roteador residencial.
 O roteador residencial se conecta ao modem a cabo do provedor de serviços usando um cabo
Ethernet.
 O modem a cabo se conecta à rede do provedor de serviços de Internet (ISP).

Os dispositivos da filial se conectam da seguinte maneira:

 Os recursos corporativos (isto é, servidores de arquivos e impressoras) se conectam a switches

de camada 2 usando cabos Ethernet.
 Os computadores desktop e os telefones de Voz sobre IP (VoIP) se conectam aos switches de
Camada 2 usando cabos Ethernet.
 Laptops e smartphones se conectam em modo sem fio a pontos de acesso sem fio (WAPs)
 Os WAPs se conectam aos switches com cabos Ethernet.
 Os switches de camada 2 se conectam a uma interface Ethernet no roteador de borda usando
cabos Ethernet. Um roteador de borda é um dispositivo que fica na borda ou no limite de uma
rede e cria rotas entre essa e outra rede, por exemplo, entre uma rede local e uma WAN.
 O roteador de borda se conecta a um provedor de serviços (SP) de WAN.
 O roteador de borda também se conecta ao provedor para fins de backup.

Os dispositivos do local central se conectam da seguinte maneira:

 Os computadores desktop e os telefones VoIP se conectam a switches de camada 2 usando

cabos Ethernet.
 Os switches de camada 2 se conectam de modo redundante a switches de camada 3
multicamada usando cabos de fibra óptica Ethernet (conexões laranja).
Modulo02_Cap04

 Os switches multicamada de Camada 3 se conectam a uma interface Ethernet no roteador de

borda usando cabos Ethernet.
 O servidor corporativo do site é conectado com um cabo Ethernet para a interface do roteador
de borda.
 O roteador de borda se conecta a um SP de WAN.
 O roteador de borda também se conecta ao provedor para fins de backup.

Nas LANs da filial e central, os hosts são conectados diretamente ou indiretamente (via WAPs) à
infraestrutura de rede usando um switch de Camada 2.

Gateways padrão 15

Para permitir o acesso à rede, os dispositivos devem ser configurados com informações de endereço
IP para identificar os itens apropriados de:

 Endereço IP - Identifica um host exclusivo em uma rede local.

 Máscara de sub-rede - Identifica com qual sub-rede da rede o host pode se comunicar.

 Gateway padrão - Identifica o roteador para enviar um pacote quando o destino não estiver
na mesma sub-rede da rede local.

Quando um host envia um pacote a um dispositivo que está na mesma rede IP, o pacote
simplesmente é encaminhado da interface do host para o dispositivo destino.

Quando um host envia um pacote a um dispositivo em uma rede IP diferente, o pacote é

encaminhado para o gateway padrão, pois um dispositivo de host não pode se comunicar
diretamente com os dispositivos fora da rede local. O gateway padrão é o destino que roteia o
tráfego da rede local para dispositivos em redes remotas. Ele é frequentemente usado para conectar
uma rede local à Internet.

O gateway padrão é, geralmente, o endereço da interface do roteador conectado à rede local. O

roteador mantém entradas da tabela de roteamento de todas as redes conectadas, assim como
entradas de redes remotas e determina o melhor caminho para acessar esses destinos.

Por exemplo, se o PC1 enviar um pacote ao servidor Web localizado em 176.16.1.99, descobrirá que
o servidor Web está na rede local e, portanto, deverá enviar o pacote ao endereço MAC (Controle de
acesso ao meio) do seu gateway padrão. A unidade de dados do protocolo (PDU) do pacote na
figura identifica o IP origem e destino e os endereços MAC.

Observação: um roteador também é configurado geralmente com seu próprio gateway padrão. Às
vezes, isso é conhecido como Gateway de último recurso.
Modulo02_Cap04

16

Endereçamento de rede do documento

Ao projetar uma nova rede ou mapear uma rede existente, documente a rede. No mínimo, a
documentação deve identificar:

 Nomes de dispositivo
 Interfaces usadas no projeto
 Endereços IP e máscaras de sub-rede
 Endereços de gateway padrão

Como mostra a figura, essas informações são capturadas com a criação de dois documentos de rede
úteis:

 Diagrama de topologia - Fornece uma referência visual que indica a conectividade física e o
endereçamento lógico de Camada 3. Criado frequentemente com o uso de software, como o
Microsoft Visio.

 Uma tabela de endereçamento - Uma tabela que captura nomes de dispositivo, interfaces,
endereços IPv4, máscaras de sub-rede e endereços de gateway padrão.
Modulo02_Cap04

17

Ative o IP em um host

Informações de endereço IP podem ser atribuídas a um host de uma destas formas:

 Estaticamente - As informações corretas de endereço IP, máscara de sub-rede e gateway

padrão são atribuídas manualmente ao host. O endereço IP do servidor DNS também precisa
ser configurado.

 Dinamicamente - As informações de endereço IP são fornecidas por um servidor usando o

protocolo DHCP. O servidor DHCP fornece um endereço IP, uma máscara de sub-rede e um
gateway padrão válidos para os dispositivos finais. Outras informações podem ser fornecidas
pelo servidor.

As Figuras 1 e 2 fornecem exemplos de configurações de endereços IPv4 estático e dinâmico.

Os endereços atribuídos estaticamente geralmente são usados para identificar recursos de rede
específicos, como servidores de rede e impressoras. Também podem ser usados em redes menores
com poucos hosts. No entanto, a maioria dos dispositivos de host adquire as informações de
endereço IPv4 acessando um servidor DHCP. Nas grandes empresas, são implementados servidores
DHCP dedicados que fornecem serviços a muitas LANs. Em uma configuração de filial menor ou
de pequeno escritório, os serviços DHCP podem ser fornecidos por um switch Cisco Catalyst ou
por um Cisco ISR.
Modulo02_Cap04

Figura 1.

18

Figura 2.
Modulo02_Cap04

LEDs do dispositivo
Computadores host conectados a uma rede cabeada usando uma interface de rede e um cabo
Ethernet RJ-45. A maioria das interfaces de rede tem um ou dois indicadores de link de LED ao
lado da interface. Geralmente, um LED verde significa uma boa conexão, enquanto um LED verde
piscando indica atividade de rede.

Se a luz do link não estiver acessa, poderá haver um problema com o cabo de rede ou a própria rede.
A porta de switch onde a conexão termina também terá um LED indicador aceso. Se uma ou ambas
as extremidades não estiverem acesas, tente um cabo de rede diferente.
19
Observação: a função real dos LEDs varia entre fabricantes de computadores.

Da mesma forma, os dispositivos de infraestrutura de rede normalmente usam vários indicadores de

LED para fornecer uma exibição rápida de status. Por exemplo, um switch Cisco Catalyst 2960 tem
vários LEDs de status para ajudar a monitorar a atividade e o desempenho do sistema. Esses LEDs
geralmente se tornam verde quando o switch está funcionando normalmente e âmbar quando há um
defeito.

Os ISRs Cisco utilizam vários indicadores de LED para fornecer informações de status. Um
roteador Cisco 1941 é mostrado na figura. Os LEDs no roteador ajudam o administrador de rede a
realizar solução básica de problemas. Cada dispositivo tem um conjunto exclusivo dos LEDs.
Consulte a documentação específica de cada dispositivo para obter uma descrição precisa dos LEDs.
Modulo02_Cap04

Acesso de console
Em um ambiente de produção, os dispositivos de infraestrutura são geralmente acessados de modo
remoto usando os protocolos SSH ou HTTPS. O acesso do console somente é necessário durante a
configuração inicial de um dispositivo ou em caso de falha do acesso remoto.

O acesso do console requer:

 Cabo de console - Cabo de console RJ-45 a DB-9

 Software de emulação de terminal - Tera Term, PuTTY, HyperTerminal
20
O cabo está conectado entre a porta serial do host e a porta de console no dispositivo. A maioria
dos computadores e notebooks não inclui mais portas seriais integradas. Se o host não tiver uma
porta serial, a porta USB poderá ser utilizada para estabelecer uma conexão de console. Um
adaptador de porta serial compatível com USB-para-RS-232 é necessário durante o uso da porta
USB.

O Cisco ISR G2 suporta uma conexão de console serial USB. Para estabelecer a conectividade, um
USB Tipo A para USB Tipo B (USB mini B) é necessário, bem como um driver de dispositivo do
sistema operacional. Esse driver de dispositivo está disponível emwww.cisco.com. Embora esses
roteadores tenham duas portas de console, somente uma porta de console pode estar ativa por vez.
Quando um cabo é conectado à porta de console USB, a porta RJ-45 fica inativa. Quando o cabo
USB é removido da porta USB, a porta RJ-45 é ativada.

A tabela na figura 1 resume os requisitos da conexão de console. A figura 2 exibe as várias portas e
cabos necessários.

Figura 1.
Modulo02_Cap04

Figura 2.

21

Ativar o IP em um switch
Os dispositivos de infraestrutura de rede exigem que os endereços IP habilitem o gerenciamento
remoto. Usando o endereço IP do dispositivo, o administrador de rede pode se conectar
remotamente ao dispositivo usando telnet, SSH, HTTP ou HTTPS.

Um switch não tem uma interface dedicada à qual um endereço IP possa ser atribuído. Em vez de
isso, as informações de endereço IP são configuradas na interface virtual denominada interface
virtual comutada (SVI).

Por exemplo, na figura 1, a SVI no switch S1 de Camada 2 recebe o endereço IP 192.168.10.2/24 e

um gateway padrão do roteador localizado em 192.168.10.1.

Figura 1.
Modulo02_Cap04

Use o Verificador de sintaxe na figura 2 para configurar o switch S2 de Camada 2.

Figura 2.

22

Defina configurações básicas do roteador.

Os roteadores e os switches Cisco têm muitas semelhanças. Eles suportam um sistema operacional
modal semelhante, estruturas de comando semelhantes e muitos dos mesmos comandos. Além
disso, os dois dispositivos têm etapas semelhantes de configuração inicial.

Durante a configuração de um switch ou um roteador Cisco, as seguintes tarefas básicas devem ser
executadas primeiro:

 Nomear o dispositivo - Destaque-o de outros roteadores.

 Proteger o acesso de gerenciamento - Protege os acessos EXEC privilegiado, EXEC
usuário e Telnet e criptografa senhas em seu nível mais alto.
 Configurar um banner - Fornece notificação legal sobre o acesso não autorizado.

Observação: sempre salve as alterações em um roteador e verifique a configuração básica e as

operações do roteador.
Modulo02_Cap04

As figuras 1 a 4 fornecem exemplos da definição de configurações básicas no roteador R1:

 Na figura 1, o dispositivo é denominado.

23

 Na figura 2, o acesso de gerenciamento é protegido.

Modulo02_Cap04

 Na figura 3, um banner é configurado.

24

 Na figura 4, a configuração salva.

Use o Verificador de sintaxe na figura 5 para configurar o roteador R2.

Modulo02_Cap04

25

Configurar uma interface de roteador IPv4

Um recurso diferenciador entre switches e roteadores é o tipo de interfaces suportadas por cada um.
Por exemplo, os switches de camada 2 suportam redes locais e, portanto, têm várias portas
FastEthernet ou Gigabit Ethernet.

Os roteadores suportam LANs e WANs e podem interconectar diferentes tipos de redes; portanto,
suportam muitos tipos de interfaces. Por exemplo, ISRs G2 têm uma ou duas interfaces Gigabit
Ethernet integradas e slots High-Speed WAN Interface Card (HWIC) para acomodar outros tipos
de interfaces de rede, incluindo serial, DSL e as interfaces do cabo.

Para estar disponível, uma interface deve estar:

 Se o IPv4 estiver sendo usado, configurada com um endereço e uma máscara de sub-
rede - Use o comando de configuração de interface ip address ip-address subnet-mask.
Modulo02_Cap04

 Ativada - Por padrão, as interfaces de LAN e WAN não estão ativadas (desligadas). Para
ativar uma interface, use o comando no shutdown. (Isso é semelhante à ativação na interface.)
A interface também deve ser conectada a outro dispositivo (hub, switch ou outro roteador)
para que a camada física esteja ativa.

Opcionalmente, a interface também poderá ser configurada com uma descrição sumarizada. É uma
boa prática configurar uma descrição em cada interface. O texto da descrição é limitado a 240
caracteres. Nas redes de produção, uma descrição pode ser útil na identificação e solução de
problemas ao fornecer informações sobre o tipo de rede ao qual a interface está conectada. Se a
interface se conectar a um ISP ou a uma operadora de serviço, será importante inserir as
informações de conexão e de contato de terceiros. 26

Dependendo do tipo de interface, parâmetros adicionais talvez sejam necessários. Por exemplo, no
ambiente de laboratório, a interface serial que se conecta à extremidade do cabo serial chamada
DCE precisa ser configurada com o comando clock rate.

Observação: o uso acidental do comando clock rate em uma interface DTE gera uma
mensagem %Error: This command applies only to DCE interface.

As Figuras 1 a 3 fornecem exemplos de configuração das interfaces de roteador de R1.

Figura 1.
Modulo02_Cap04

Figura 2.

27

Figura 3.
Modulo02_Cap04

Use o Verificador de sintaxe na figura 4 para configurar o roteador R2.

28

Configurar uma interface de roteador IPv6

Configurar uma interface IPv6 é semelhante a configurar uma interface para IPv4. A maioria dos
comandos de configuração e de verificação de IPv6 no Cisco IOS é muito semelhante às suas
contrapartes IPv4. Em muitos casos, a única diferença usa comandosipv6 no lugar de ip.

Uma interface IPv6 deve ser:

 Configurada com endereço IPv6 e máscara de sub-rede - Use o comando de configuração

de interface ipv6 address ipv6-address/prefix-length [link-local | eui-64].

 Ativada - A interface deve ser ativada com o comando no shutdown.

Observação: uma interface pode gerar seu próprio endereço link local IPv6 sem ter um endereço
unicast global usando o comando de configuração de interface ipv6 enable.
Modulo02_Cap04

Diferentemente do IPv4, as interfaces IPv6 normalmente têm mais de um endereço IPv6. No

mínimo, um dispositivo IPv6 deve ter um endereço link local IPv6, mas provavelmente também terá
um endereço global unicast IPv6. O IPv6 também suporta a capacidade de uma interface de ter
vários endereços globais unicast IPv6 da mesma sub-rede. Os seguintes comandos podem ser
usados para criar estaticamente um endereço unicast global ou IPv6 de link local:

 ipv6 address ipv6-address /prefix-length - Cria um endereço IPv6 global unicast conforme
especificado.
29
 ipv6 address ipv6-address /prefix-length eui-64 - Configura um endereço IPv6 unicast global com
um identificador (ID) da interface nos 64 bits de ordem inferior do endereço IPv6 usando o
processo EUI-64.

 ipv6 address ipv6-address /prefix-length link local - Configura um endereço link local estático na
interface que é usado no lugar do endereço link local que é configurado automaticamente
quando o endereço IPv6 unicast global for atribuído à interface ou ativado com o uso do
comando de interface ipv6 enable. Lembre-se: o comando de interface ipv6 enable é usado
para criar automaticamente um endereço link local IPv6, quer ou não um endereço IPv6
unicast global tenha sido atribuído.

Na topologia de exemplo mostrada na figura 1, R1 deve ser configurado para oferecer suporte aos
seguintes endereços de rede IPv6:

 2001:0DB8:ACAD:0001:/64 ou 2001:DB8:ACAD:1::/64
 2001:0DB8:ACAD:0002:/64 ou 2001:DB8:ACAD:2::/64
 2001:0DB8:ACAD:0003:/64 ou 2001:DB8:ACAD:3::/64
Modulo02_Cap04

Quando o roteador é configurado usando o comando de configuração global ipv6 unicast-routing,

o roteador começa a enviar mensagens de anúncio de roteador ICMPv6 da interface. Isso permite
que um PC conectado à interface configure automaticamente um endereço IPv6 e defina um
gateway padrão sem precisar dos serviços de um servidor DHCPv6. Como alternativa, um PC
conectado à rede IPv6 pode ter o endereço IPv6 atribuído estaticamente, como mostrado na figura
2. Observe que o endereço de gateway padrão configurado para PC1 é o endereço IPv6 unicast
global da interface GigabitEthernet 0/0 de R1.

30

As interfaces do roteador na topologia de exemplo devem ser configuradas e ativadas conforme

mostrado nas Figuras 3 a 5.

Figura 3.
Modulo02_Cap04

Figura 4.

31

Figura 5.
Modulo02_Cap04

Use o Verificador de sintaxe na figura 6 para configurar endereços IPv6 unicast globais no roteador
R2.

32

Configurar uma interface de loopback IPv4

Outra configuração comum de roteadores Cisco IOS é a ativação de uma interface de loopback.

A interface de loopback é uma interface lógica interna ao roteador. Ela não é atribuída a uma porta
física e, portanto, nunca será conectada a nenhum outro dispositivo. Ela é considerada uma interface
de software que é colocada automaticamente em um estado ativo, desde que o roteador esteja
funcionando.

A interface de loopback é útil para testar e gerenciar um dispositivo Cisco IOS, pois assegura que
pelo menos uma interface esteja sempre disponível. Por exemplo, ela pode ser usada para fins de
teste, como o teste de processos de roteamento internos, com a emulação de redes atrás do roteador.
Modulo02_Cap04

Além disso, um endereço IPv4 atribuído à interface de loopback pode ser significativo para
processos no roteador que usam uma interface IPv4 para fins de identificação, como o processo de
roteamento Open Shortest Path First (OSPF). Ao ativar uma interface de loopback, o roteador usará
o endereço de interface de loopback sempre disponível para identificação, em vez de um endereço
IP atribuído a uma porta física que poderá ficar inoperante.

Permitir e atribuir um endereço de loopback é simples:

Router(config)# interface loopbacknúmero

Router(config-if)# ip address ip-address subnet-mask

33
Router(config-if)# exit

Várias interfaces de loopback podem ser ativadas em um roteador. O endereço IPv4 de cada
interface de loopback deve ser exclusivo e não utilizado por nenhuma outra interface.

Verificar as configurações de interface

Há vários comandos show que podem ser usados para verificar a operação e a configuração de uma
interface. Os três comandos seguintes são especialmente úteis para identificar rapidamente o status
da interface:

 show ip interface brief - Exibe um resumo de todas as interfaces que incluem o endereço
IPv4 da interface e do status operacional atual.

 show ip route - Exibe o conteúdo da tabela de roteamento IPv4 armazenada na RAM. No

Cisco IOS 15, as interfaces ativas devem aparecer na tabela de roteamento com duas entradas
relativas identificadas pelo código 'C' (Conectado) ou 'L' (Local). Nas versões anteriores do
IOS, apenas uma única entrada com o código 'C' será exibida.
Modulo02_Cap04

 show running-config interfaceinterface-id - Exibe os comandos configurados na interface

especificada.

A figura 1 exibe a saída do comando show ip interface brief. A saída revela que as interfaces da
LAN e o link de WAN estão ativados e operacionais como indicado pelo status de “ativado” e pelo
protocolo de “ativado”. Uma saída diferente indicaria um problema de configuração ou cabeamento.

Observação: na figura 1, a interface Embedded-Service-Engine0/0 é exibida porque os ISRs G2

têm CPU dual core na placa-mãe. A interface Embedded-Service-Engine0/0 está fora do escopo
deste curso.
34
Figura 1.
Modulo02_Cap04

A figura 2 mostra a saída do comando show ip route. Observe as três entradas de rede diretamente
conectadas e as três entradas de interface de rota de host local. Uma rota de host local tem uma
distância administrativa de 0. Também tem uma máscara de /32 para IPv4 e uma máscara de /128
para IPv6. A rota de host local é para rotas no roteador que possuem endereço IP. É usada para
permitir que o roteador processe os pacotes destinados a esse IP.

Figura 2.

35

A figura 3 exibe a saída do comando show running-config interface. A saída exibe os comandos
atuais configurados na interface especificada.

Figura 3.
Modulo02_Cap04

Os dois seguintes comandos são utilizados para coletar informações mais detalhadas de interface:

 show interfaces - Exibe as informações de interface e a contagem de fluxo de pacotes para

todas as interfaces no dispositivo.

 show ip interface - Exibe as informações relacionadas a IPv4 para todas as interfaces em um

roteador.

Use o Verificador de sintaxe nas Figuras 4 e 5 para verificar as interfaces em R1.

Figura 4. 36
Modulo02_Cap04

37
Modulo02_Cap04

Figura 5.

38
Modulo02_Cap04

39
Modulo02_Cap04

Verificar as configurações de interface IPv6

Os comandos para verificar a configuração da interface IPv6 são semelhantes aos comandos usados
para IPv4.

O comando show ipv6 interface briefna figura 1 exibe um resumo de cada uma das interfaces. A
saída [up/up] na mesma linha do nome da interface indica o estado da interface de Camada
1/Camada 2. Isso é igual às colunas Status e Protocol no comando IPv4 equivalente.

Figura 1.
40

A saída indica dois endereços IPv6 configurados por interface. Um endereço é o endereço IPv6
unicast global que foi inserido manualmente. O outro endereço, que começa com FE80, é o
endereço unicast link local para a interface. Um endereço link local será automaticamente adicionado
a uma interface sempre que um endereço unicast global for atribuído. Uma interface de rede IPv6 é
necessária para ter um endereço link local, mas não necessariamente um endereço unicast global.

A saída do comando show ipv6 interface gigabitethernet 0/0 mostrada na figura 2 exibe o status
da interface e todos os endereços IPv6 pertencentes à interface. Junto com o endereço link local e o
endereço unicast global, a saída inclui os endereços multicast atribuídos à interface, começando com
o prefixo FF02.
Modulo02_Cap04

Figura 2.

41

O comando show ipv6 route mostrado na figura 3 pode ser usado para verificar se as redes IPv6 e
os endereços de interface IPv6 específicos foram instalados na tabela de roteamento IPv6. O
comando show ipv6 route exibirá apenas redes IPv6, não redes IPv4.

Figura 3.
Modulo02_Cap04

Na tabela de roteamento, um 'C' ao lado de uma rota indica que essa é uma rede diretamente
conectada. Quando a interface de um roteador é configurada com um endereço unicast global e está
no estado “up/up”, o prefixo IPv6 e o comprimento do prefixo são adicionados à tabela de
roteamento IPv6 como uma rota conectada.

O endereço unicast global IPv6 configurado na interface também é instalado na tabela de

roteamento como uma rota local. A rota local tem um prefixo de /128. As rotas locais são usadas
pela tabela de roteamento para processar, de modo eficiente, pacotes com o endereço da interface
do roteador como destino.

O comando ping para IPv6 é idêntico ao comando usado com IPv4, exceto pelo fato de que um 42
endereço IPv6 é usado. Como mostrado na figura 4, o comando ping é usado para verificar a
conectividade de Camada 3 entre R1 e PC1.

Figura 4.

Outros comandos úteis de verificação de IPv6 incluem:

 show interface
 show ipv6 routers
Modulo02_Cap04

Filtrar saída do comando show

Por padrão, os comandos que geram várias telas de saída são pausados após 24 linhas. No final da
saída pausada, o texto --More-- é exibido. Pressione Enter para exibir a próxima linha e pressione a
barra de espaço para exibir o próximo conjunto de linhas. Use o comandoterminal
length number para especificar o número de linhas a serem exibidas. Um valor de 0 (zero) impede o
roteador de pausar entre as telas de saída.

Outro recurso muito útil que melhora a experiência do usuário na interface de linha de comando
(CLI) é a filtragem da saída do comando show. Os comandos de filtragem podem ser usados para
exibir seções específicas de saída. Para ativar o comando de filtragem, insira um caractere de pipe (|) 43
após o comando show e insira um parâmetro de filtragem e uma expressão de filtragem.

Os parâmetros de filtragem que podem ser configurados após o pipe incluem:

 section - Mostra toda a seção que começa com a expressão de filtragem

 include - Inclui todas as linhas de saída que correspondem à expressão de filtragem
 exclude - Exclui todas as linhas de saída que correspondem à expressão de filtragem
 begin - Mostra todas as linhas de saída de um certo ponto, começando com a linha que
corresponde à expressão de filtragem

Observação: os filtros de saída podem ser usados em combinação com qualquer comando show.

As Figuras 1 a 4 fornecem exemplos de vários filtros de saída.

Figura 1.
Modulo02_Cap04

Figura 2.

44

Figura 3.

Figura 4
Modulo02_Cap04

Use o Verificador de sintaxe na figura 5 para filtrar saídas.

45

Recurso de histórico de comandos

O recurso de histórico de comandos é útil, pois armazena temporariamente a lista de comandos

executados a serem chamados novamente.

Para lembrar dos comandos no buffer de histórico, pressione Ctrl + P ou a tecla de seta para cima.
A saída do comando começa com o comando mais recente. Repita a sequência de teclas para
lembrar dos comandos mais antigos sucessivamente. Para voltar aos comandos mais recentes no
buffer de histórico, pressioneCtrl + N ou a tecla de seta para baixo. Repita a sequência de teclas
para lembrar dos comandos mais recentes sucessivamente.
Modulo02_Cap04

Por padrão, o histórico de comandos está ativo e o sistema registra as últimas 10 linhas de comando
no seu buffer de histórico. Use o comando EXEC privilegiado show historypara exibir o conteúdo
do buffer.

Também é prático aumentar o número de linhas de comando que o buffer de histórico registra
durante a sessão do terminal atual apenas. Use o comando EXEC usuário terminal history
size para aumentar ou diminuir o tamanho do buffer.

A figura 1 exibe um exemplo dos comandosterminal history size e show history.

Figura 1.
46

Use o Verificador de sintaxe na figura 2 para praticar os dois comandos EXEC.

Figura 2.
Modulo02_Cap04

Função de switching do roteador

A principal função de um roteador é encaminhar pacotes ao destino. Isso é feito com o uso de uma
função de switching, que é o processo utilizado por um roteador para aceitar um pacote em uma
interface e encaminhá-lo de outra interface. Uma responsabilidade essencial da função de switching é
encapsular os pacotes no tipo de quadro de link de dados apropriado para o próximo enlace de
dados.

Observação: neste contexto, o termo “switching” significa literalmente mover pacotes da origem
para o destino e não deve ser confundido com a função de um switch de Camada 2.
47
Depois que o roteador determinar a interface de saída utilizando a função de determinação do
caminho, ele deverá encapsular o pacote no quadro de enlace de dados da interface de saída.

O que um roteador faz com um pacote recebido de uma rede e destinado a outra rede? O roteador
executa as três etapas principais seguintes:

Etapa 1. Desencapsula o pacote de Camada 3 removendo o cabeçalho e o trailer do quadro de

Camada 2.

Etapa 2. Examina o endereço IP destino do pacote IP para encontrar o melhor caminho na tabela
de roteamento.

Etapa 3. Se o roteador localizar um caminho para o destino, encapsulará o pacote de Camada 3 em

um novo quadro de Camada 2 e encaminhará o quadro da interface de saída.

Como mostrado na figura, os dispositivos têm endereços IPv4 de Camada 3 e as interfaces Ethernet
têm endereços de enlace de dados de Camada 2. Por exemplo, o PC1 é configurado com um
endereço IPv4 192.168.1.10 e um endereço MAC de exemplo de 0A-10. À medida que um pacote
vai do dispositivo origem para o dispositivo destino, os endereços IP de Camada 3 não são
alterados. No entanto, os endereços de enlace de dados de Camada 2 mudam a cada salto quando o
pacote é desencapsulado e encapsulado novamente em um novo quadro por cada roteador. É muito
provável que o pacote seja encapsulado em um tipo de quadro de Camada 2 diferente daquele em
que foi recebido. Por exemplo, um quadro Ethernet encapsulado pode ser recebido pelo roteador
em uma interface FastEthernet e depois processado para ser encaminhado de uma interface serial
como um quadro encapsulado PPP.
Modulo02_Cap04

Figura

48

Enviar um pacote

Na animação na figura, PC1 está enviando um pacote a PC2. PC1 deverá determinar se o endereço
IPv4 destino está na mesma rede. PC1 determina sua própria sub-rede executando a
operação AND em seu próprio endereço IPv4 e máscara de sub-rede. Isso produz o endereço de
rede ao qual PC1 pertence. Em seguida, PC1 executa essa mesma operação AND usando o
endereço IPv4 destino do pacote e a máscara de sub-rede PC1.

Se o endereço de rede destino estiver na mesma rede do PC1, então o PC1 não usará o gateway
padrão. Em vez disso, PC1 se refere ao seu cache ARP para o endereço MAC do dispositivo com o
endereço IPv4 destino. Se o endereço MAC não estiver no cache, PC1 gerará uma solicitação ARP
para adquirir o endereço para concluir o pacote e enviá-lo ao destino. Se o endereço de rede destino
estiver em uma rede diferente, PC1 encaminhará o pacote ao seu gateway padrão.

Para determinar o endereço MAC do gateway padrão, PC1 examina sua tabela ARP para obter o
endereço IPv4 do gateway padrão e seu endereço MAC associado.

Se uma entrada ARP não existir na tabela ARP do gateway padrão, PC1 enviará uma solicitação
ARP. O roteador R1 retorna uma resposta ARP. PC1 pode encaminhar o pacote ao endereço MAC
do gateway padrão, a interface Fa0/0 do roteador R1.

Um processo similar é usado para pacotes IPv6. Em vez do processo ARP, a resolução de endereço
IPv6 usa mensagens ICMPv6 de solicitação de vizinho e anúncio de vizinho. Mapeamentos de
endereços IPv6-para-MAC são mantidos em uma tabela semelhante ao cache ARP cache,
denominada cache vizinho.
Modulo02_Cap04

Figura (animação 1)

49
Figura (animação 2)

Figura (animação 3)
Modulo02_Cap04

Figura (animação 4)

50

Encaminhar ao próximo salto

Os seguintes processos ocorrem quando R1 recebe o quadro Ethernet do PC1:

1. R1 examina o endereço MAC destino, que associa o endereço MAC da interface de recebimento,
FastEthernet 0/0. R1, portanto, copia o quadro no seu buffer.

2. R1 identifica o campo Tipo de Ethernet como 0x800, o que significa que o quadro ethernet
contém um pacote IPv4 na parte de dados do quadro.

3. R1 desencapsula o quadro Ethernet.

4. Como o endereço IPv4 destino do pacote não corresponde a nenhuma das redes diretamente
conectadas de R1, R1 consulta a tabela de roteamento para rotear o pacote. R1 procura na tabela de
roteamento um endereço de rede que inclua o endereço IPv4 destino do pacote como endereço de
host nessa rede. Neste exemplo, a tabela de roteamento tem uma rota para a rede 192.168.4.0/24. O
endereço IPv4 destino do pacote é 192.168.4.10, que é um endereço de host IPv4 nessa rede.

A rota que R1 encontra para a rede 192.168.4.0/24 tem um endereço IPv4 do próximo salto de
192.168.2.2 e uma interface de saída FastEthernet 0/1. Isso significa que o pacote IPv4 é
encapsulado em um quadro Ethernet novo com o endereço MAC destino do endereço IPv4 do
roteador do próximo salto.

Como a interface de saída está em uma rede Ethernet, R1 deve resolver o endereço IPv4 do
próximo salto com um endereço MAC destino usando o ARP:

1. R1 pesquisa o endereço IPv4 do próximo salto de 192.168.2.2 em seu cache ARP. Se a entrada
não estiver no cache ARP, R1 enviará uma solicitação ARP de sua interface FastEthernet 0/1 e R2
enviará uma resposta ARP. Em seguida, R1 atualizará o seu cache ARP com uma entrada para
192.168.2.2 e o endereço MAC associado.

2. O pacote IPv4 agora é encapsulado em um quadro Ethernet novo e encaminhado da interface

FastEthernet 0/1 de R1.

A animação na figura ilustra como R1 encaminha o pacote para R2.

Modulo02_Cap04

Figura (animação 1)

51
Figura (animação 2)

Figura (animação 3)
Modulo02_Cap04

Figura (animação 4)

52

Figura (animação 5)
Modulo02_Cap04

Figura (animação 6)

53

Figura (animação 7)
Modulo02_Cap04

Figura (animação 8)

54

Figura (animação 9)
Modulo02_Cap04

Figura (animação 10)

55

Roteamento de pacotes
Os seguintes processos ocorrem quando R2 recebe o quadro na interface Fa0/0:

1. R2 examina o endereço MAC destino, que associa o endereço MAC da interface de recebimento,
FastEthernet 0/0. R2, portanto, copia o quadro no seu buffer.

2. R2 identifica o campo Tipo de Ethernet como 0x800, o que significa que o quadro Ethernet
contém um pacote IPv4 na parte de dados do quadro.

3. R2 desencapsula o quadro Ethernet.

4. Como o endereço IPv4 destino do pacote não corresponde a nenhum dos endereços de interface
de R2, R2 consulta sua tabela de roteamento para rotear o pacote. R2 procura na tabela de
roteamento o endereço IPv4 destino do pacote usando o mesmo processo de R1.

A tabela de roteamento do R2 tem uma rota para a rede 192.168.4.0/24, com o endereço IPv4 do
próximo salto de 192.168.3.2 e uma interface de saída serial 0/0/0. Como a interface de saída não é
uma rede Ethernet, R2 não precisa resolver o endereço IPv4 do próximo salto com um endereço
MAC destino.

5. O pacote IPv4 agora está encapsulado em um novo quadro de enlace de dados e enviou a
interface de saída serial 0/0/0.

Quando a interface é uma conexão serial ponto-a-ponto (P2P), o roteador encapsula o pacote IPv4
no formato apropriado de quadro de enlace de dados usado pela interface de saída (HDLC, PPP
etc.). Como não há endereços MAC nas interfaces seriais, R2 define o endereço destino de enlace de
dados para um equivalente de um broadcast.

A animação da figura ilustra como R2 encaminha o pacote para R3.

Modulo02_Cap04

Figura (animação1)

56

Figura (animação2)

Figura (animação3)
Modulo02_Cap04

Figura (animação4)

57

Figura (animação5)
Modulo02_Cap04

Figura (animação6)

58

Figura (animação7)

Figura (animação8)
Modulo02_Cap04

Alcançar o destino
Os seguintes processos ocorrem quando o quadro chega em R3:

1. R3 copia o quadro PPP de link de dados em seu buffer.

2. R3 desencapsula o quadro PPP de enlace de dados.

3. R3 procura na tabela de roteamento o endereço IPv4 destino do pacote. A tabela de roteamento

tem uma rota para uma rede diretamente conectada em R3. Isso significa que o pacote pode ser
enviado diretamente ao dispositivo destino e não precisa ser enviado para outro roteador. 59
Como a interface de saída é uma rede Ethernet conectada diretamente, R3 deverá resolver o
endereço IPv4 destino do pacote com um endereço MAC destino:

1. R3 procura o endereço IPv4 destino do pacote no cache ARP. Se a entrada não estiver no cache
ARP, R3 enviará uma solicitação ARP de sua interface FastEthernet 0/0. O PC2 enviará uma
resposta ARP com seu endereço MAC. Em seguida, R3 atualiza seu cache ARP com uma entrada
para 192.168.4.10 e o endereço MAC retornado na resposta ARP.

2. O pacote IPv4 é encapsulado em um novo quadro de enlace de dados Ethernet e enviado da

interface FastEthernet 0/0 de R3.

3. Quando PC2 recebe o quadro, examina o endereço MAC destino, que associa o endereço MAC
da interface de recebimento, sua placa de rede (NIC) Ethernet. PC2, portanto, copia o resto do
quadro no seu buffer.

4. PC2 identifica o campo Tipo de Ethernet como 0x800, o que significa que o quadro Ethernet
contém um pacote IPv4 na parte de dados do quadro.

5. PC2 desencapsula o quadro Ethernet e passa o pacote IPv4 ao processo IPv4 do sistema
operacional.

A animação na figura ilustra como R3 encaminha o pacote a PC2.

Figura (animação 1)
Modulo02_Cap04

Figura (animação 2)

60
Figura (animação 3)

Figura (animação 4)
Modulo02_Cap04

Figura (animação 5)

61

Figura (animação 6)

Figura (animação 7)
Modulo02_Cap04

Decisões de roteamento
A principal função de um roteador é determinar o melhor caminho a ser usado para enviar pacotes.
Para determinar o melhor caminho, o roteador procura na sua tabela de roteamento um endereço de
rede que corresponda ao endereço IP destino do pacote.

A tabela de roteamento busca resultados em uma das três determinações de caminho:

 Rede diretamente conectada - Se o endereço IP destino do pacote pertencer a um

dispositivo em uma rede que esteja diretamente conectada a uma das interfaces do roteador, o
pacote será encaminhado diretamente ao dispositivo destino. Isso significa que o endereço IP 62
destino do pacote é um endereço de host na mesma rede da interface do roteador.

 Rede remota - Se o endereço IP destino do pacote pertencer a uma rede remota, o pacote será
encaminhado a outro roteador. As redes remotas podem ser acessadas somente com o
encaminhamento de pacotes para outro roteador.

 Nenhuma rota determinada - Se o endereço IP destino do pacote não pertencer a uma rede
conectada ou remota, o roteador determinará se há um Gateway de último recurso disponível.
Um Gateway de último recurso é estabelecido quando uma rota padrão é configurada em um
roteador. Se houver uma rota padrão, o pacote será encaminhado para o Gateway de último
recurso. Se o roteador não tiver uma rota padrão, o pacote será descartado. Se o pacote for
descartado, o roteador enviará uma mensagem de ICMP inacessível ao endereço IP origem do
pacote.

O fluxograma de lógica na figura ilustra o processo de decisão de encaminhamento de pacote do

roteador.
Modulo02_Cap04

Melhor caminho
Determinar o melhor caminho envolve a avaliação de vários caminhos para a mesma rede destino e
selecionar o caminho ideal ou menor para acessar essa rede. Sempre que houver vários caminhos
para a mesma rede, cada caminho usará uma interface diferente de saída no roteador para acessar
essa rede.

O melhor caminho é selecionado por um protocolo de roteamento com base no valor ou métrica
que utiliza para determinar a distância para acessar uma rede. Uma métrica é o valor quantitativo
usado para medir a distância para uma determinada rede. O melhor caminho para uma rede é o
caminho com a métrica mais baixa. 63
Os protocolos de roteamento dinâmico normalmente usam suas próprias regras e métricas para criar
e atualizar as tabelas de roteamento. O algoritmo de roteamento gera um valor ou uma métrica, para
cada caminho através da rede. As métricas podem ser baseadas em uma única característica ou em
várias características de um caminho. Alguns protocolos de roteamento podem basear a seleção da
rota em várias métricas, combinando-as em uma única métrica.

Veja a seguir alguns protocolos dinâmicos e as métricas que usam:

 Routing Information Protocol (RIP) - Contagem de saltos

 Open Shortest Path First (OSPF) - O custo da Cisco com base na largura de banda
cumulativa da origem para o destino

 Enhanced Interior Gateway Routing Protocol (EIGRP) - Largura de banda, atraso, carga,
confiabilidade

A animação na figura destaca como o caminho pode ser diferente, dependendo da métrica usada.

Figura (animacao 1)
Modulo02_Cap04

Figura (animacao 2)

64

Figura (animacao 3)

Figura (animacao 4)
Modulo02_Cap04

Figura (animacao 5)

65

Figura (animacao 6)

Equilíbrio de carga
O que acontecerá se uma tabela de roteamento tiver dois ou mais caminhos com métricas idênticas à
mesma rede destino?

Quando um roteador tem dois ou mais caminhos para um destino com métricas de custo igual, o
roteador encaminha os pacotes usando ambos os caminhos da mesma forma. Isso será chamado de
balanceamento de carga de custo igual. A tabela de roteamento contém a única rede destino, mas
tem várias interfaces de saída, uma para cada caminho de custo igual. O roteador encaminha pacotes
usando as várias interfaces de saída listadas na tabela de roteamento.

Se configurado corretamente, o balanceamento de carga pode aumentar a eficácia e o desempenho

da rede. O balanceamento de carga de custo igual pode ser configurado para usar protocolos de
roteamento dinâmico e rotas estáticas.

Observação: somente o EIGRP suporta balanceamento de carga de custo desigual.

A animação na figura fornece um exemplo de balanceamento de carga de custo igual.

Modulo02_Cap04

Figura (animação 1)

66

Figura (animação 2)

Figura (animação 3)
Modulo02_Cap04

Distancia administrativa
É possível que um roteador esteja configurado com vários protocolos e rotas estáticas. Se isso
ocorrer, a tabela de roteamento poderá ter mais de uma origem de rota para a mesma rede destino.
Por exemplo, se o RIP e o EIGRP estiverem configurados em um roteador, ambos os protocolos de
roteamento poderão aprender a mesma rede destino. Entretanto, cada protocolo de roteamento
poderá escolher outro caminho para acessar o destino com base nas métricas do protocolo de
roteamento. O RIP escolhe um caminho com base na contagem de saltos, enquanto o EIGRP
escolhe um caminho com base em sua métrica composta. Como o roteador sabe qual rota deve
usar?
67
O CISCO IOS usa o que é conhecido como a distância administrativa (AD) para determinar a rota a
instalar na tabela de roteamento IP. A AD representa a “confiabilidade” da rota; quanto menor a
AD, mais confiável a origem da rota. Por exemplo, uma rota estática tem a AD de 1, enquanto uma
rota descoberta por EIGRP tem um AD de 90. Dadas duas rotas separadas para o mesmo destino, o
roteador escolhe a rota com a AD mais baixa. Quando um roteador tem a opção de uma rota
estática e de uma rota EIGRP, a rota estática tem precedência. De modo semelhante, uma rota
conectada diretamente com AD 0 tem precedência sobre uma rota estática com AD 1.

A figura lista vários protocolos de roteamento e seus ADs associados.

Modulo02_Cap04

A tabela de roteamento
A tabela de roteamento de um roteador armazena informações sobre:

 Rotas diretamente conectadas - Essas rotas vêm das interfaces do roteador ativas. Os
roteadores adicionam uma rota diretamente conectada a uma interface que está configurada
com um endereço IP e ativada.

 Rotas remotas - Essas são redes remotas conectadas a outros roteadores. As rotas para essas
redes podem ser configuradas estaticamente ou dinamicamente usando protocolos de
roteamento dinâmico. 68

Especificamente, uma tabela de roteamento é um arquivo de dados na RAM que é usado para
armazenar informações sobre redes diretamente conectadas e remotas. A tabela de roteamento
contém a rede ou associações do próximo salto. Essas associações informam ao roteador que um
determinado destino pode ser acessado de modo ideal com o envio do pacote a um roteador
específico que representa o próximo salto no caminho até o destino final. A associação do próximo
salto também pode ser a interface de saída para o próximo destino.

A figura identifica as redes diretamente conectadas e as redes remotas do roteador R1.

Modulo02_Cap04

Origens da tabela de roteamento

Em um roteador Cisco IOS, o comando show ip route pode ser usado para exibir a tabela de
roteamento IPv4 de um roteador. Um roteador fornece informações adicionais de rota, incluindo
como a rota foi aprendida, há quanto tempo a rota está na tabela e que interface específica usar para
acessar um destino predefinido.

As entradas na tabela de roteamento podem ser adicionadas como:

 Interfaces de rota local - Adicionadas quando uma interface está configurada e ativa. Essa
entrada é exibida apenas no IOS 15 ou posterior para rotas IPv4 e todas as versões do IOS 69
para rotas IPv6.

 Interfaces diretamente conectadas - Adicionadas à tabela de roteamento quando uma

interface está configurada e ativa.

 Rotas estáticas - Adicionadas quando uma rota é configurada manualmente e a interface de

saída está ativa.

 Protocolo de roteamento dinâmico - Adicionado quando protocolos de roteamento que

aprendem dinamicamente sobre a rede, como EIGRP ou OSPF, são implementados e redes
são identificadas.

As origens das entradas da tabela de roteamento são identificadas por um código. O código
identifica como a rota foi aprendida. Por exemplo, os códigos comuns incluem:

 L - Identifica o endereço atribuído à interface de um roteador. Isso permite que o roteador

determine com eficiência quando recebe um pacote para a interface, em vez de ser
encaminhado.

 C - Identifica uma rede diretamente conectada.

 S - Identifica uma rota estática criada para acessar uma rede específica.

 D - Identifica uma rede dinamicamente aprendida de outro roteador usando EIGRP.

 O - Identifica uma rede dinamicamente aprendida de outro roteador usando o protocolo de

roteamento OSPF.

Observação: outros códigos estão fora do escopo deste capítulo.

A figura mostra a tabela de roteamento de R1 em uma rede simples.

Modulo02_Cap04

70

Entradas de roteamento de rede remota

Como um administrador de rede, é essencial saber interpretar o conteúdo de uma tabela de
roteamento IPv4 e IPv6. A figura exibe uma entrada de tabela de roteamento IPv4 em R1 para a
rota para a rede remota 10.1.1.0.
Modulo02_Cap04

71

A entrada identifica as seguintes informações:

 Origem da rota - identifica como a rota foi reconhecida.

 Rede destino - identifica o endereço da rede remota.
 Distância administrativa - identifica a confiabilidade da origem da rota. Valores menores
indicam a origem de rota preferencial.
 Métrica - identifica o valor designado para acessar a rede remota. Valores mais baixos indicam
rotas preferidas.
 Próximo salto - Identifica o endereço IPv4 do próximo roteador ao qual encaminhar o pacote.
 Registro de data e hora - identifica quanto tempo se passou desde que a rota foi aprendida.
 Interface de saída - identifica a interface de saída para usar para encaminhar um pacote para o
destino final.
Modulo02_Cap04

Interfaces diretamente conectadas

Um roteador recém-implementado, sem nenhuma interface configurada, tem uma tabela de

roteamento vazia, como mostra a figura.

72

Antes do estado da interface ser considerado up/up e adicionado à tabela de roteamento IPv4, a
interface deve:

 Receber um endereço IPv4 ou IPv6 válido

 Ser ativado com o comando no shutdown

 Receber um sinal portador de outro dispositivo (roteador, switch, host etc.)

Quando a interface estiver ativada, a rede dessa interface será adicionada à tabela de roteamento
como uma rede diretamente conectada.
Modulo02_Cap04

Entradas da tabela de roteamento diretamente conectada

Uma interface diretamente conectada, configurada corretamente e ativa cria duas entradas na tabela
de roteamento. A figura exibe as entradas da tabela de roteamento IPv4 em R1 para a rede
diretamente conectada 192.168.10.0.

73

A entrada da tabela de roteamento para interfaces diretamente conectadas é mais simples do que as
entradas para redes remotas. As entradas contêm as seguintes informações:

 Origem da rota - identifica como a rota foi reconhecida. As interfaces diretamente conectadas
possuem dois códigos de origem da rota. 'C' identifica uma rede diretamente conectada. 'L'
identifica o endereço IPv4 atribuído à interface do roteador.

 Rede destino - O endereço da rede remota.

 Interface de saída - identifica a interface de saída para usar quando encaminhar pacotes para a
rede destino.

Observação: antes do IOS 15, entradas da tabela de roteamento de rota local (L) não eram exibidas
na tabela de roteamento IPv4. As entradas da rota local (L) entradas sempre foram parte da tabela de
roteamento IPv6.
Modulo02_Cap04

Exemplos diretamente conectados

Os exemplos nas Figuras 1 a 3 mostram as etapas para configurar e ativar as interfaces conectadas a
R1. Observe as mensagens informativas de Camada 1 e 2 geradas à medida que cada interface é
ativada.

À medida que cada interface é adicionada, a tabela de roteamento adiciona automaticamente as

entradas conectada (‘C’) e local (‘L’). A figura 4 fornece um exemplo de tabela de roteamento com
interfaces diretamente conectadas de R1 configuradas e ativadas.

Figura 1. 74

Figura 2
Modulo02_Cap04

Figura 3

75

Figura 4
Modulo02_Cap04

Use o Verificador de sintaxe na figura 5 para configurar e ativar as interfaces conectadas a R2.

76
Modulo02_Cap04

Exemplo de IPv6 diretamente conectado

O exemplo na figura 1 mostra as etapas de configuração das interfaces diretamente conectadas de
R1 com os endereços IPv6 indicados. Observe que as mensagens informativas das Camadas 1 e 2
são geradas à medida que cada interface é configurada e ativada.

Figura 1

77
Modulo02_Cap04

O comando show ipv6 route mostrado na figura 2, é usado para verificar se as redes IPv6 e os
endereços de interface IPv6 específicos foram instalados na tabela de roteamento IPv6. Como IPv4,
um 'C' ao lado de uma rota indica que essa é uma rede diretamente conectada. Um 'L' indica a rota
local. Em uma rede IPv6, a rota local tem um prefixo de /128. As rotas locais são usadas pela tabela
de roteamento para processar eficientemente pacotes com um endereço destino da interface do
roteador.

Figura 2

78

Observe que há também uma rota instalada na rede FF00::/8. Essa rota é necessária para o
roteamento multicast.
Modulo02_Cap04

A figura 3 mostra como o comando show ipv6 route pode ser combinado com um destino de rede
específico para exibir os detalhes de como essa rota foi aprendida pelo roteador.

Figura 3

79

A figura 4 mostra como a conectividade com R2 pode ser verificada usando o comando ping.

Figura 4
Modulo02_Cap04

Na figura 5, observe o que acontece quando a interface de LAN Gi0/0 de R2 é o destino do

comando ping. Os pings não obtiverem êxito. Isso ocorreu porque R1 não tem uma entrada na
tabela de roteamento para acessar a rede 2001:DB8:ACAD:4::/64.

Figura 5

80

R1 precisa de mais informações para acessar uma rede remota. As entradas de rota de rede remota
podem ser adicionados à tabela de roteamento usando:

 Roteamento estático
 Protocolos de roteamento dinâmico

Rotas estáticas

Após a configuração de interfaces diretamente conectadas e sua adição à tabela de roteamento, o

roteamento estático ou dinâmico poderá ser implementado.

As rotas estáticas são configuradas manualmente. Elas definem um caminho explícito entre dois
dispositivos de rede. Diferentemente de um protocolo de roteamento dinâmico, as rotas estáticas
não são automaticamente atualizadas e deverão ser reconfiguradas manualmente se a topologia da
rede for alterada. Os benefícios do uso de rotas estáticas incluem a segurança aprimorada e a
eficiência de recurso. As rotas estáticas usam menos largura de banda do que os protocolos de
roteamento dinâmico, nenhum ciclo de CPU é usado para calcular e comunicar rotas. A principal
desvantagem de usar rotas estáticas é a falta de reconfiguração automática, caso a topologia da rede
seja alterada.
Modulo02_Cap04

Existem dois tipos comuns de rotas estáticas na tabela de roteamento:

 Rota estática para uma rede específica

 Rota estática default

Uma rota estática pode ser configurada para acessar uma rede remota específica. As rotas estáticas
IPv4 são configuradas com o uso do comando de configuração global ip routenetwork mask {next-
hop-ip | exit-intf}. Uma rota estática é identificada na tabela de roteamento com o código 'S'.

Uma rota estática padrão é semelhante a um gateway padrão em um host. A rota estática padrão
especifica o ponto de saída a ser usado quando a tabela de roteamento não contiver um caminho 81
para a rede destino.

Uma rota estática padrão é útil quando um roteador tem apenas um ponto de saída para outro,
como quando o roteador se conecta a um roteador ou provedor de serviços central.

Para configurar uma rota estática padrão IPv4, use o comando de configuração global ip route
0.0.0.0 0.0.0.0 {exit-intf |next-hop-ip}.

A figura apresenta um cenário simples de como rotas padrão e estáticas podem ser aplicadas.
Modulo02_Cap04

Exemplo de rotas estáticas

A figura 1 mostra a configuração de uma rota estática padrão IPv4 em R1 para a interface serial
0/0/0. Observe que a configuração da rota gerou uma entrada de 'S*' na tabela de roteamento. O 'S'
significa que a origem da rota é uma rota estática, enquanto o asterisco (*) identifica essa rota como
um candidato possível para ser a rota padrão. De fato, essa foi escolhida como a rota padrão como
evidenciado pela linha “Gateway of Last Resort is 0.0.0.0 to network 0.0.0.0.”

Figura 1

82
Modulo02_Cap04

A figura 2 mostra a configuração de duas rotas estáticas de R2 para acessar as duas redes locais em
R1. A rota 192.168.10.0/24 foi configurada usando a interface de saída, enquanto a rota para
192.168.11.0/24 foi configurada usando o endereço IPv4 do próximo salto. Embora ambas sejam
aceitáveis, há algumas diferenças no modo como operam. Por exemplo, observe como parecem
diferentes na tabela de roteamento. Observe também que, como essas rotas estáticas eram para redes
específicas, a saída indica que o Gateway de último recurso não está definido.

Figura 2

83

Observação: as rotas estáticas e estáticas padrão são discutidas detalhadamente no próximo

capítulo.
Modulo02_Cap04

Use o Verificador de sintaxe na figura 3 para configurar uma rota estática padrão do roteador R1
indo para R2.

84

Use o Verificador de sintaxe na figura 4 para configurar rotas estáticas no roteador R2 para acessar
LANs de R1.
Modulo02_Cap04

85

Exemplo de rotas IPv6 estáticas

Como o IPv4, o IPv6 suporta rotas estáticas e rotas estáticas padrão. Eles são usados e configurados
como rotas estáticas IPv4.

Para configurar uma rota IPv6 estática padrão, use o comando de configuração global ipv6 route
::/0 {ipv6-address |interface-type interface-number}.

A figura 1 mostra a configuração de uma rota estática padrão em R1 para a interface serial 0/0/0.
Modulo02_Cap04

Figura 1

86

Observe na saída mostrada na figura 2 que a configuração de rota estática padrão gerou uma entrada
de 'S 'na tabela de roteamento. O ‘S’ significa que a origem de rota é uma rota estática.
Diferentemente da rota IPv4 estática, não há asterisco (*) ou Gateway de último recurso identificado
explicitamente.

Figura 2
Modulo02_Cap04

Como o IPv4, as rotas estáticas são rotas configuradas explicitamente para acessar uma rede remota
específica. As rotas IPv6 estáticas são configuradas com o comando de configuração global ipv6
route ipv6-prefix/prefix-length{ipv6-address|interface-type interface-number}.

O exemplo na figura 3 mostra a configuração de duas rotas estáticas R2 para acessar as duas LANs
em R1. A rota para 2001:0DB8:ACAD:2::/64 LAN é configurada com uma interface de saída,
enquanto a rota para a LAN 2001:0DB8:ACAD:1::/64 é configurada com o endereço IPv6 do
próximo salto. O endereço IPv6 do próximo salto pode ser um IPv6 unicast global ou endereço link
local.

Figura 3 87

A figura 4 mostra a tabela de roteamento com as rotas estáticas novas instaladas.

Figura 4
Modulo02_Cap04

88

A figura 5 confirma a conectividade de rede remota com a LAN 2001:0DB8:ACAD:4::/64 em R2 de

R1.
Modulo02_Cap04

Roteamento dinâmico

Os protocolos de roteamento dinâmico são usados pelos roteadores para compartilhar informações
sobre o alcance e o status das redes remotas. Os protocolos de roteamento dinâmico executam
várias atividades, incluindo descoberta de rede e manutenção de tabelas de roteamento.

A avaliação da rede é a capacidade de um protocolo de roteamento de compartilhar informações

sobre as redes que ele conhece com outros roteadores que também estão usando o mesmo
protocolo de roteamento. Em vez de depender de rotas estáticas configuradas manualmente para
redes remotas em cada roteador, um protocolo de roteamento dinâmico permite que os roteadores
aprendam automaticamente sobre essas redes de outros roteadores. Essas redes, e o melhor caminho 89
para cada uma, são adicionados à tabela de roteamento do roteador e identificadas como uma rede
aprendida por um protocolo de roteamento dinâmico específico.

Durante a descoberta de rede, os roteadores trocam rotas e atualizam suas tabelas de roteamento. Os
roteadores convergiram depois que completaram a troca e a atualização de suas tabelas de
roteamento. Os roteadores mantêm as redes em suas tabelas de roteamento.

A figura apresenta um cenário simples de como dois roteadores vizinhos trocariam informações de
roteamento inicialmente. Nesta mensagem simplificada, R1 se apresenta R1 e fornece as redes que
pode acessar. R2 responde e fornece a R1 suas redes.
Modulo02_Cap04

Protocolos de roteamento IPv4

Um roteador que executa um protocolo de roteamento dinâmico não somente determina o melhor
caminho para uma rede, como também determinará o melhor caminho novo se o caminho inicial se
tornar inutilizável (ou se a topologia mudar). Por esses motivos, os protocolos de roteamento
dinâmico têm uma vantagem em relação às rotas estáticas. Os roteadores que usam protocolos de
roteamento dinâmico compartilham automaticamente informações de roteamento com outros
roteadores e compensam qualquer alteração de topologia sem envolver o administrador da rede.

Os roteadores Cisco ISR podem suportar uma variedade de protocolos de roteamento dinâmico
IPv4, incluindo: 90

 EIGRP - Enhanced Interior Gateway Routing Protocol

 OSPF - Open Shortest Path First
 IS-IS - Intermediate System-to-Intermediate System
 RIP - Routing Information Protocol

Para determinar quais protocolos de roteamento são suportados pelo IOS, use o
comando router? no modo de configuração global como mostrado na figura.

Observação: o foco deste curso está no EIGRP e no OSPF. O RIP será discutido somente por
razões de legado; outros protocolos de roteamento suportados pelo IOS estão além do escopo de
certificação CCNA.
Modulo02_Cap04

Exemplos de roteamento dinâmico IPv4

Neste exemplo de roteamento dinâmico, vamos supor que R1 e R2 foram configurados para
suportar o protocolo de roteamento dinâmico EIGRP. Os roteadores também anunciam redes
diretamente conectadas. R2 anuncia que esse é o gateway padrão para outras redes.

A saída na figura exibe a tabela de roteamento de R1 depois que os roteadores trocaram atualizações
e convergiram. . Junto com as interfaces conectada e de link local, há três entradas ‘D’ na tabela de
roteamento.

 A entrada que começa com ‘D*EX’ identifica que a origem dessa entrada era EIGRP (‘D’). A 91
rota é uma candidata a ser uma rota padrão (‘*’) e a rota é uma rota
externa (‘*EX’) encaminhada por EIGRP.

 As outras duas entradas 'D' são rotas instaladas na tabela de roteamento com base na
atualização de R2 que anuncia suas LANs.
Modulo02_Cap04

Protocolos de roteamento IPv6

Como mostrado na figura, os roteadores ISR podem suportar protocolos de roteamento IPv6
dinâmico, incluindo:

 RIPng (RIP nova geração)

 OSPFv3
 EIGRP para IPv6

O suporte para protocolos de roteamento dinâmico IPv6 depende do hardware e da versão do IOS.
A maioria das modificações nos protocolos de roteamento deve suportar os endereços IPv6 mais 92
longos e as estruturas diferentes de cabeçalho.

Para permitir que roteadores IPv6 encaminhem tráfego, defina o comando de configuração
globalipv6 unicast-routing.
Modulo02_Cap04

Exemplos de roteamento dinâmico IPv6

Os roteadores R1 e R2 foram configurados com o protocolo de roteamento dinâmico EIGRP para
IPv6. (Esse é o equivalente IPv6 de EIGRP para IPv4).

Para exibir a tabela de roteamento de R1, digite o comando show ipv6 route, como mostrado na
figura. A saída na figura exibe a tabela de roteamento de R1 depois que os roteadores trocaram
atualizações e convergiram. . Juntamente com as rotas conectadas e locais, há duas entradas 'D'
(rotas EIGRP) na tabela de roteamento.

93
Modulo02_Cap04

Resumo
Há várias estruturas principais e características relacionadas ao desempenho mencionadas durante a
discussão de redes: topologia, velocidade, custo, segurança, disponibilidade, escalabilidade e
confiabilidade.

Os roteadores e os switches Cisco têm muitas semelhanças. Eles suportam um sistema operacional
modal semelhante, estruturas de comando semelhantes e muitos dos mesmos comandos. Um
recurso diferenciador entre switches e roteadores é o tipo de interfaces suportadas por cada um.
Após a configuração de uma interface em ambos os dispositivos, os comandos show adequados
precisam ser usados para verificar uma interface em funcionamento. 94
A principal função de um roteador é conectar várias redes e encaminhar pacotes de uma rede para a
próxima. Isso significa que um roteador tem geralmente várias interfaces. Cada interface é um
membro ou um host em uma rede IP diferente.

O CISCO IOS usa o que é conhecido como a distância administrativa (AD) para determinar a rota a
instalar na tabela de roteamento IP. A tabela de roteamento é uma lista de redes conhecidas pelo
roteador. A tabela de roteamento inclui endereços de rede para suas próprias interfaces, que são as
redes conectadas diretamente, bem como os endereços de rede para redes remotas. Uma rede
remota é uma rede que pode ser acessada somente com o encaminhamento do pacote para outro
roteador.

As redes remotas são adicionados à tabela de roteamento de duas maneiras: pelo administrador da
rede ao configurar manualmente as rotas estáticas ou pela implementação de um protocolo de
roteamento dinâmico. As rotas estáticas não têm tanta sobrecarga quanto os protocolos de
roteamento dinâmico; no entanto, as rotas estáticas poderão exigir mais manutenção se a topologia
mudar constantemente ou estiver instável.

Os protocolos de roteamento dinâmico se ajustam automaticamente às mudanças sem qualquer

intervenção do administrador. Os protocolos de roteamento dinâmico exigem mais processamento
de CPU e também usam uma determinada quantidade de capacidade de link para roteamento de
atualizações e mensagens. Em muitos casos, uma tabela de roteamento conterá rotas estáticas e
dinâmicas.

Os roteadores tomam uma decisão primária de encaminhamento na Camada 3, a camada de rede.

No entanto, as interfaces do roteador participam das Camadas 1, 2 e 3. Os pacotes IP de Camada 3
são encapsulados em um quadro de link de dados de Camada 2 e codificados em bits na Camada 1.
As interfaces do roteador participam dos processos de Camada 2 associados com seu
encapsulamento. Por exemplo, uma interface Ethernet em um roteador participa do processo ARP
como outros hosts nessa LAN.

A tabela de roteamento IP Cisco não é um banco de dados simples. A tabela de roteamento é

realmente uma estrutura hierárquica que é usada para acelerar o processo de pesquisa para encontrar
rotas e ao encaminhar pacotes.
Modulo02_Cap04

Os componentes da tabela de roteamento IPv6 são muito semelhantes aos da tabela de roteamento
IPv4. Por exemplo, ela é preenchida com interfaces diretamente conectadas, rotas estáticas e rotas
dinamicamente aprendidas.

95
