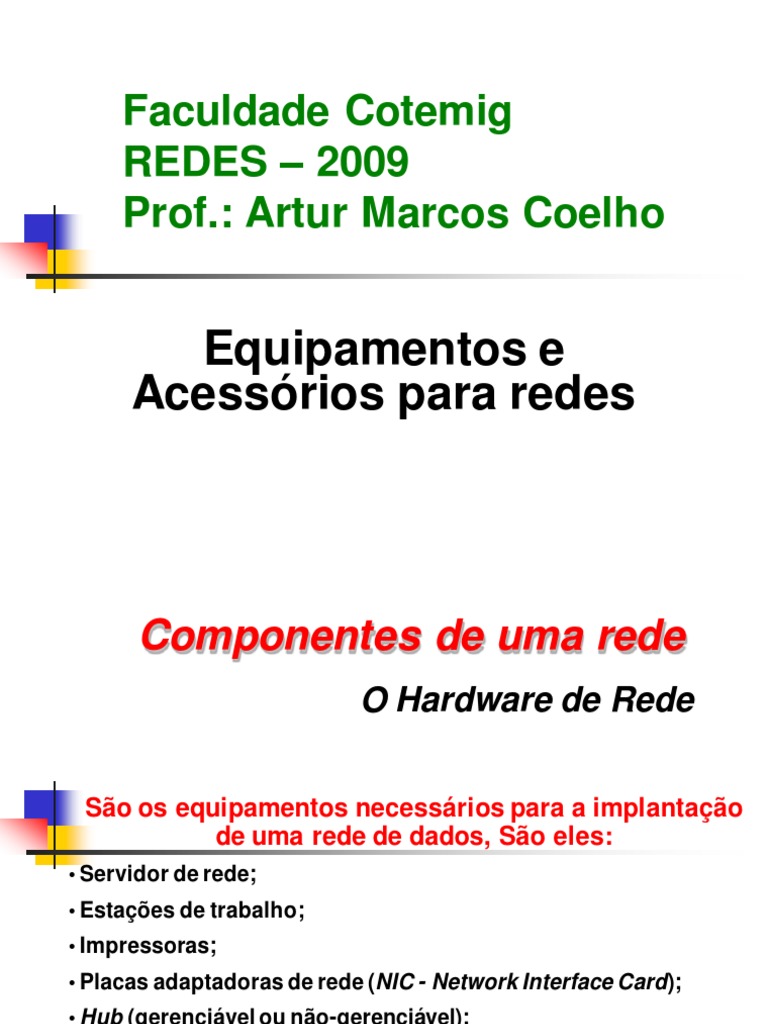

Faculdade Cotemig

REDES – 2009
Prof.: Artur Marcos Coelho

Equipamentos e
Acessórios para redes
 Componentes de uma rede
O Hardware de Rede

São os equipamentos necessários para a implantação

de uma rede de dados, São eles:
• Servidor de rede;
• Estações de trabalho;
• Impressoras;
• Placas adaptadoras de rede (NIC - Network Interface Card);
• Hub (gerenciável ou não-gerenciável);
• Switch (gerenciável ou não-gerenciável);
 Componentes de uma rede
O Hardware de Rede
Servidores e estações => PCs
Servidores equipamentos específicos :

 alta capacidade de processamento;

 alta capacidade de armazenamento;
 alta quantidade de memória RAM;
 alta confiabilidade do equipamento
 Componentes de uma rede
O software de rede
O principal programa ou conjunto de programas de
uma rede é o sistema operacional de rede local.
(NOS Network Operating System)

Função do NOS:
 Viabilizar o compartilhamento de recursos hardware e
software;
 O NOS recebe as solicitações de tratamento pelas estações;
 de trabalho para acesso aos dispositivos e serviços;
 disponíveis na rede e as redireciona a seus destinos;
 endereços específicos na rede conhecidos pelo servidor.
Equipamentos para Redes
Repetidores
 não são dotados de “inteligência”;
 são dispositivos transparentes para a
rede;
 aumentam a distância atingida entre dois
pontos mantendo a integridade dos dados;
 protegem os dados de atenuações;
 aumentam a qualidade do sinal
transmitido;
 há critérios para a sua utilização;
 constituem o “coração” dos hubs.
Repetidores
 Hubs ou Concentradores

 conectam vários segmentos de cabos de

LANs, estações e servidores ao mesmo meio
físico.
Aplicação típica:
 conexão de várias estações de trabalho
dotadas de placas de rede compatíveis com
o mesmo meio físico do hub - alguns hubs
dispõem de mais de uma interface.
Hubs
 Aplicações Típicas dos Hubs

` Placas de redes dos servidores

Patch Panel – Distr. Cabeamento

 Hubs

Gerenciáveis;
Segmentáveis;
Repetidores;
Empilháveis;
Cascateáveis;
Switch-hubs.
 Associando Hubs

Somatória vertical;
Somatória horizontal;

Cabos STACK;
Cabos UTP / crossed;
 Switches
Considerações:

Devido à complexidade e a grande quantidade de “NÓS” a

administração e o gerenciamento das redes tornaram-se
imprescindíveis para manter o domínio sobre as colisões, pois
elas significam desperdício de largura de banda.

Ocorrencia freqüente nas redes baseadas em hubs.

Para ampliar os limites da tecnologia Ethernet foi o

desenvolvimento da tecnologia switching. Um switch transfere
pacotes Ethernet no nível da camada 2 do Modelo OSI (endereço
MAC do protocolo Ethernet) transmitindo dados entre segmentos
interconectados de rede LAN Ethernet, Fast Ethernet ou Gigabit
Ethernet.
 Switches

São dispositivos que segmentam o tráfego do sistema

em Rede com base em endereços MAC (físicos), através
de hardware (circuitos internos);
 Classificando os “Switches”
Enterprise switch:conecta vários departamentos
ou grupos de usuários;

Edge switch: acesso a serviços públicos de

dados;

Backbone switch: dispositivos de interligação

de alta velocidade para os edge switches;

Workgroup switch: grupos de usuários;

Classes de Switches
WorkGroup Switch
 Segmentação de Redes

Nessa configuração, diminui-se o gargalo entre switch e servidor pela

existência de um link de alta velocidade entre eles. Essa aplicação
pode ser implementada através do recurso de Trunking.
Aplicação típica
 Switches

São dispositivos orientados à conexão:

UNI - User to Network Interface =>

interface usuário switch;

NNI - Network to Network Interface =>

Conexões entre switches;

Funções de sinalização => protocolos de

gerenciamento de rede onde conexões
individuais são feitas.
Exemplo de conexão entre SWITCHES
Switches
 Roteador (Router)

Equipamentos que fornecem interconectividade

entre redes locais e entre LAN e WAN;

Extendem os limites das LANs para MANs e

WANs interligação entre redes com protocolos
diferentes;

Suportam vários dispositivos de redes locais e

Podem empregar uma variedade de protocolos
entre redes ;
 Roteador (Routers)

Tabelas de roteamento - “aprendem” a respeito

da rede;

Suportam pacotes grandes - 800 bytes;

Operam internamente em torno de 1Gbps;

Podem rotear mais de 200 000 pacotes IP por

segundo;
Exemplo de conexão de um Router
Implementando Roteadores
Roteador (Router)
Interfaces de Rede (NICs)

Placa Furukawa

• Auto-sensing 10/100;
• Barramento PCI;
• Opções “full-duplex”;
• Interfaces “dual-port”;
• Diversos padrões.
 Acessórios para Redes Ópticas

- Redes FTTD ( fiber-to-the-desk ) já são

realidade;

Usualmente há uma combinação entre cabos

ópticos (Backbone) e metálicos (horizontal);

- Equipamentos para redes ópticas:

- placas de redes ópticas;
- hubs ópticos;
- switches ópticos;
- roteadores com interfaces ópticas;
 Acessórios para redes
Transceivers
São conversores de mídia onde a base é a interface
AUI ( Ethernet ) ou MII (Fast Ethernet). Como
exemplo temos :

- Transceiver AUI/UTP;
- Transceiver AUI/BNC;
- Transceiver AUI/FO;
 Media Converter

Ou conversores de mídia, compatibilizam quando

necessário quaisquer meios físicos disponíveis num
ambiente LAN.
Normalmente utilizam de uma fonte externa de
alimentação.

Media converter Furukawa

 Acessórios para redes

Print-Servers
Permitem que vários usuários compartilhem do
uso de impressoras localizadas em qualquer
ponto da rede, com baixo ônus para o sistema em
se tratando de tráfego de impressão.
 Exemplos
de
Configurações Típicas de
Redes
Topologia estrela convencional
Ethernet / Fast Ethernet
Backbone switch 100 Mbps
Configuração 10/100 Mbps
Acesso remoto via roteador
Acessos WAN e campus backbone
Topologia Múltipla
Configuração WAN
Aplicação de transceiver AUI/FO
Aplicação do conversor de mídia
Aplicação do Print Server
