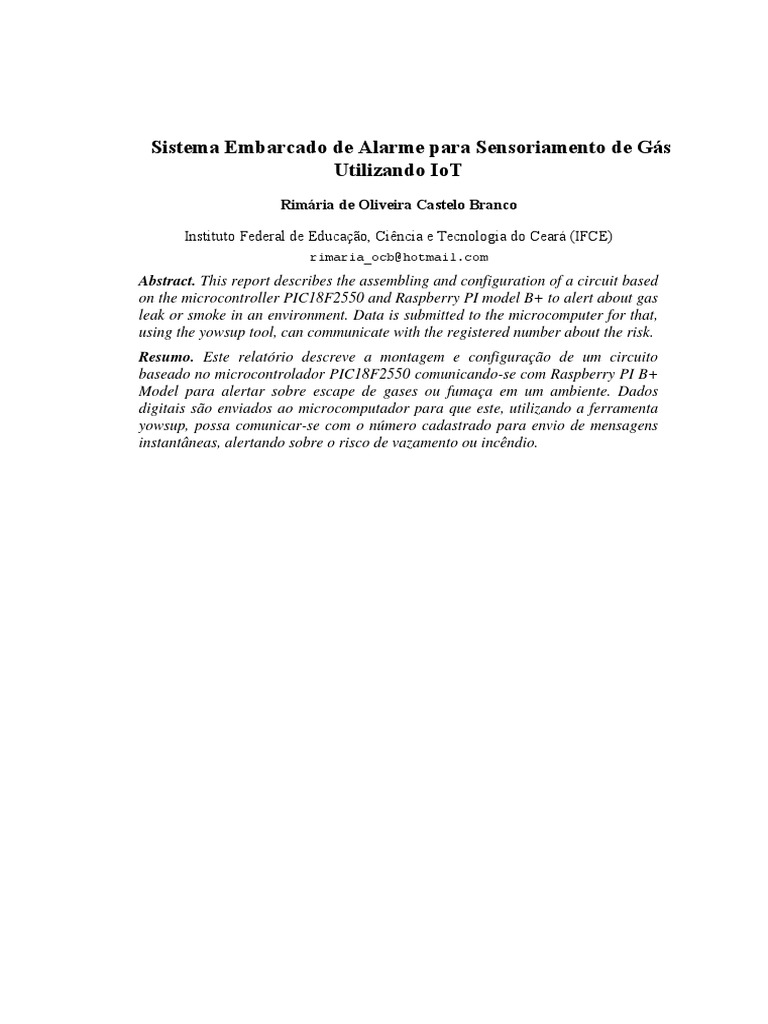

Sistema Embarcado de Alarme para Sensoriamento de Gás

Utilizando IoT
Rimária de Oliveira Castelo Branco

Instituto Federal de Educação, Ciência e Tecnologia do Ceará (IFCE)

rimaria_ocb@hotmail.com

Abstract. This report describes the assembling and configuration of a circuit based
on the microcontroller PIC18F2550 and Raspberry PI model B+ to alert about gas
leak or smoke in an environment. Data is submitted to the microcomputer for that,
using the yowsup tool, can communicate with the registered number about the risk.
Resumo. Este relatório descreve a montagem e configuração de um circuito
baseado no microcontrolador PIC18F2550 comunicando-se com Raspberry PI B+
Model para alertar sobre escape de gases ou fumaça em um ambiente. Dados
digitais são enviados ao microcomputador para que este, utilizando a ferramenta
yowsup, possa comunicar-se com o número cadastrado para envio de mensagens
instantâneas, alertando sobre o risco de vazamento ou incêndio.
 1. Introdução
Basta uma rápida procura sobre o assunto em qualquer site de pesquisa que encontra-se uma
enorme quantidade de notícias relacionadas a acidentes provocados por vazamento de gás,
segundo site rwengenharia, apenas no estado de São Paulo, o corpo de bombeiros registrou
mais de 4.000 (quatro mil) casos de acidentes por decorrência de vazamento de gás GLP (gás
de cozinha). Esse tipo de ocorrência acarreta inúmeras sequelas às vítimas como os mais
graves graus de queimadura ou perda de membros, se não o óbito. O objetivo dessa atividade
é a coleta de informações e utilização de tecnologias, como IoT, que possibilitem diminuir o
número de vítimas em acidentes relacionados ao vazamento de gases inflamáveis e princípio
de incêndios.
Utilizando-se de um circuito com chip PIC18F2550 conectado a um sensor MQ-2, que
permite a leitura dos níveis de gases combustíveis e fumaça no ar, disparam-se sinais
sonoros, visuais e virtuais que informam sobre o vazamento. Para que seja possível a
utilização de aplicações conectadas a internet, interligamos o circuito supracitado completo
em um microcomputador Raspberry PI B Model, capaz de enviar dados sobre as alterações
no ambiente ao aplicativo de mensagens intantâneas WhatsApp em conjunto com o Yowsup.
Yowsup é uma biblioteca livre, em python, que permite a utilização do WhatsApp via
terminal, onde o cliente recebe alertas em seu smartphone através do próprio aplicativo
obtendo status de diversos dispositivos e comandando-os. No caso utilizaremos apenas para
alertar sobre a situação do ambiente relacionado a vazamentos de gases ou fumaça.

2. Componentes
Os componentes básicos do circuito são:

(a) 1 microcontrolador da família PIC USB (18F2550);

(b) 1 microcomputador da Raspberry Pi B+;

(c) 1 sensor de Gás MQ-2;

(d) 1 Buzzer;

(e) 1 Resistor;

(f) 1 cabo de rede;

(g) 1 Cabo MicroUSB qualquer.

3. Desenvolvimento do Projeto
O projeto consiste em efetuar o monitoramento do ambiente de acordo com os níveis de gás
ou fumaça captados pelo sensor MQ-2, transmitindo-os para o PIC18F2550 para
processamento digital e comunicação serial com o RaspberryPi, este, por sua vez, faz uso de
uma biblioteca (Yowsup) para enviar ao número de telefone cadastrado um aviso de que o
vazamento esteja ocorrendo.
 Figura 1: PIC18F2550 Figura 2: Raspberry Pi B+ Figura 3: Sensor MQ-2 e Buzzer

4. Diagrama
O diagrama da Figura 1 foi utilizado como auxiliar para a montagem. Porém, ao invés de se
utilizar o conversor AD MCP3002 como na figura, foi utilizado o PIC18F2550. O circuito
foi montado tanto no protoboard como em uma placa.

Figura 3: Diagrama parcial de montagem

5. Resultados
Os resultados da atividade prática foram documentados na forma vídeo no link:
https://www.youtube.com/watch?v=a1vP07Ip4E0
 6. Referências
JUCÁ, S. C. S.;Jucá, Sandro C. S. Aplicações Práticas de Eletrônica e
Microcontroladores em Sistemas Computacionais. Disponível na Internet via:
https://dl.dropboxusercontent.com/u/101922388/ApostilaSanUSB/Apostila_SanUSB
_MPLABX.pdf. Arquivo capturado em 22 de fevereiro de 2016.
MQ-2 Smoke Sensor Circuit Built with a Raspberry Pi. Disponível na Internet via:
http://www.learningaboutelectronics.com/Articles/MQ-2-smoke-sensor-circuit-with-
raspberry-pi.php. Arquivo capturado em 09 de maio de 2016.
WhatsApp on Raspberry Pi. Disponível na Internet via:
http://www.instructables.com/id/WhatsApp-on-Raspberry-Pi/. Arquivo capturado em 09 de
maio de 2016.
Yowsup 2. Disponível em: https://github.com/tgalal/yowsup
Para contribuir para a nova versão do Yowsup pode-se acessar
https://github.com/tgalal/yowsup/wiki/Yowsup-development,-debugging,-maintainance-and-
sanity
