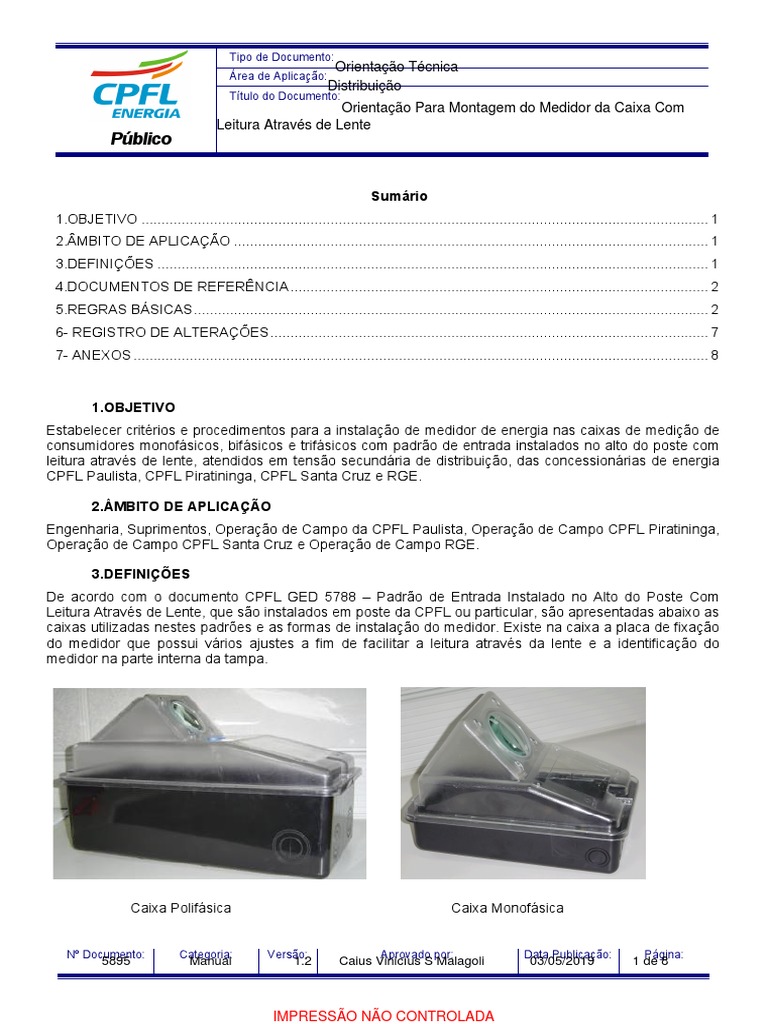

1.OBJETIVO
Estabelecer critérios e procedimentos para a instalação de medidor de energia nas caixas de medição de
consumidores monofásicos, bifásicos e trifásicos com padrão de entrada instalados no alto do poste com
leitura através de lente, atendidos em tensão secundária de distribuição, das concessionárias de energia
CPFL Paulista, CPFL Piratininga, CPFL Santa Cruz e RGE.

2.ÂMBITO DE APLICAÇÃO
Engenharia, Suprimentos, Operação de Campo da CPFL Paulista, Operação de Campo CPFL Piratininga,
Operação de Campo CPFL Santa Cruz e Operação de Campo RGE.

3.DEFINIÇÕES
De acordo com o documento CPFL GED 5788 – Padrão de Entrada Instalado no Alto do Poste Com
Leitura Através de Lente, que são instalados em poste da CPFL ou particular, são apresentadas abaixo as
caixas utilizadas nestes padrões e as formas de instalação do medidor. Existe na caixa a placa de fixação
do medidor que possui vários ajustes a fim de facilitar a leitura através da lente e a identificação do
medidor na parte interna da tampa.

Caixa Polifásica Caixa Monofásica

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 1 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

4.DOCUMENTOS DE REFERÊNCIA
GED 13 – Fornecimento em Tensão Secundária de Distribuição
GED 45 – Ficha de Irregularidades na Entrada de Baixa Tensão
GED 4621 – Fornecimento com Medição Agrupada na Baixa Tensão

5.REGRAS BÁSICAS
PROCEDIMENTOS PARA INSTALAÇÃO:
A caixa de medição com lente de aumento deverá ser fixada no poste pelo cliente. Na ocasião da
instalação da medição, observar se foi aplicada massa de calafetar em volta do eletro duto de entrada,
em seguida observar os procedimentos abaixo:
5.1- Caixa Monofásica

5.1.1- Instalação do medidor de energia na placa

A caixa de medição possui uma placa destinada à instalação do medidor de energia. Nessa placa
existem aletas nas posições horizontais e verticais, para o posicionamento do medidor de energia, e
quatro parafusos com porcas para a sua fixação, conforme figura 1.

Encaixe para
fixação na caixa

Aletas
para Parafuso e porcas
ajuste com rosca interna

Figura 1 – Detalhes da placa e medidor instalado na placa

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 2 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

5.1.2- Fixação da placa no interior da caixa de medição

A fixação da placa com o medidor instalado é feita através de quatro parafusos fenda, conforme figura 2.

Parafusos para
fixação da
placa do
medidor

Figura 2: Caixa de medição com parafusos de fixação e com medidor já instalado

5.1.3- Identificação do Cliente e Lacre da Caixa

O cliente será identificado com o número do medidor de energia, sendo necessário confeccionar uma
etiqueta com o número do medidor (a fonte deve ser Arial em negrito e o tamanho da letra 60). Essa
etiqueta deve ser colada na placa de alumínio, que está afixada na tampa logo abaixo da lente.

A caixa de medição deve ser fechada por meio de um parafuso para depois instalar o lacre, conforme
figura 3.

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 3 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

Lacre

Figura 3: Caixa com identificação do medidor/cliente e local para aplicação do lacre

5.2- Caixa de Medição Polifásica

5.2.1- Instalação do medidor de energia na placa

A caixa de medição com lente de aumento possui uma placa destinada à instalação do medidor de
energia. Nessa placa existem aletas nas posições horizontais e verticais, para o posicionamento do
medidor de energia, conforme figura 4.

Parafusos auto-tarrachantes para fixação

do medidor com calço deslizante para
ajuste, podendo ser utilizado qualquer aleta

Aletas
para
ajuste

Aletas para encaixe

e ajustes da placa
nos parafusos da
base da caixa

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 4 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

Figura 4: Detalhes da placa de fixação do medidor

5.2.2. Fixação da placa no interior da caixa de medição

A fixação da placa com o medidor já instalado é feita por meio de seis parafusos e seis porcas (parte
integrante da caixa), conforme figura 5.

Parafuso
s para
ajuste da
placa de
fixação

Sentido do
ajuste da
placa através

Figura 5: Parafusos de fixação da placa na caixa e placa afixada nos parafusos

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 5 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

5.2.3- Ajuste do medidor na caixa de medição

O medidor deverá ser ajustado de forma que a leitura fique centralizada na lente e de fácil identificação
dos dígitos. Deverá ser utilizado neste tipo de padrão apenas o medidor ciclométrico, independente de
fabricante, uma vez que todos são ajustáveis facilitando a leitura através da lente, conforme Figura 6.

Figura 6: Caixa com instalação já realizada

5.2.4- Identificação do Cliente/Medidor e Lacre da Caixa

Para a identificação do medidor de energia, é necessário confeccionar uma etiqueta com o número do
medidor (a fonte deve ser Arial Negrito e o tamanho 72). Essa etiqueta deve ser colada na placa de
alumínio, conforme figura 7.

A caixa de medição deve ser fechada por meio de um parafuso para depois instalar o lacre, conforme
figura 7.

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 6 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

Placa para identificação do Medidor Recortar e colar o papel

com identificação na placa

Tampa da caixa com a placa de

identificação afixada por dentro com
quatro parafusos

Local para o lacre externo da caixa após o

fechamento com parafuso
Figura 7: Detalhes da identificação e lacre

6- REGISTRO DE ALTERAÇÕES

6.1Colaboradores
Empresa Área Nome
CPFL Paulista REDN Marcelo de Moraes
CPFL Piratininga REDN Antonio Carlos de Almeida Cannabrava
CPFL Santa Cruz REDN Marco Antonio Brito
RGE REDN Albino Marcelo Redmann

Nº Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5895 Manual 1.2 Caius Vinicíus S Malagoli 03/05/2019 7 de 8

IMPRESSÃO NÃO CONTROLADA

 Tipo de Documento:
Orientação Técnica
Área de Aplicação:
Distribuição
Título do Documento:
Orientação Para Montagem do Medidor da Caixa Com
Leitura Através de Lente
Público

6.2Alterações
Data da
Versão Anterior Versão Alterações em relação à Versão Anterior
Anterior
- Alteração no item 4, incluindo a observação da aplicação da massa
1.0 23/03/2005
de calafetar no eletro duto de entrada da caixa.
1.1 25/08/2005 - Formatação do documento conforme GED 0.

7- ANEXOS
Não tem.
