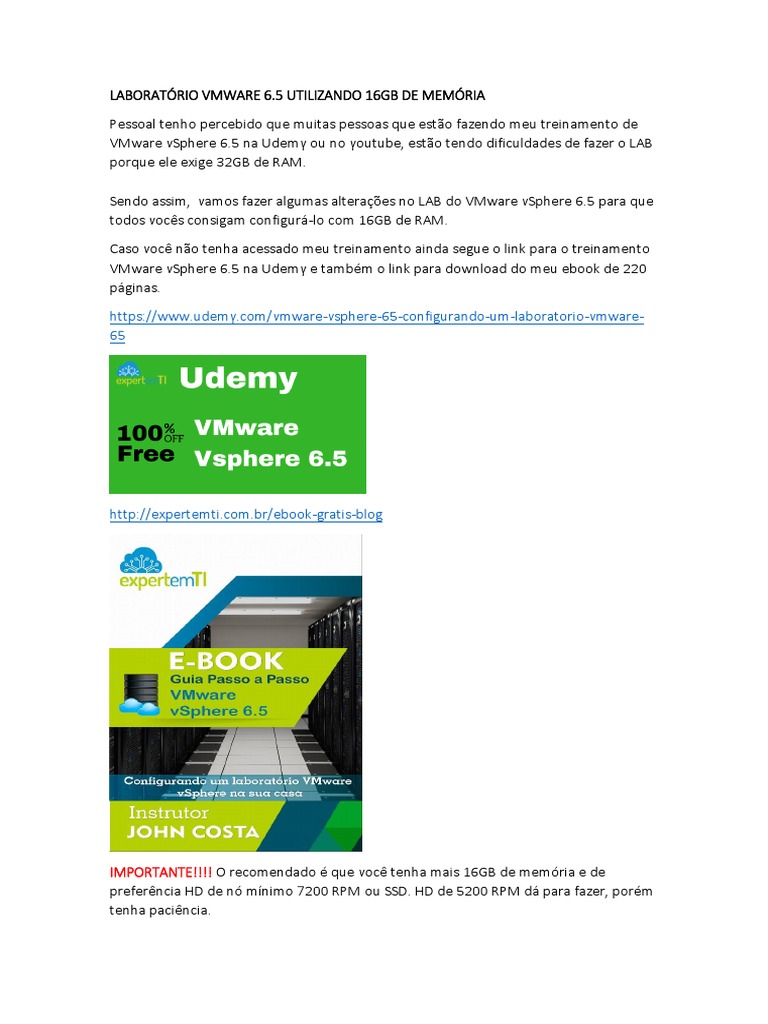

LABORATÓRIO VMWARE 6.
5 UTILIZANDO 16GB DE MEMÓRIA
Pessoal tenho percebido que muitas pessoas que estão fazendo meu treinamento de
VMware vSphere 6.5 na Udemy ou no youtube, estão tendo dificuldades de fazer o LAB
porque ele exige 32GB de RAM.
Sendo assim, vamos fazer algumas alterações no LAB do VMware vSphere 6.5 para que
todos vocês consigam configurá-lo com 16GB de RAM.
Caso você não tenha acessado meu treinamento ainda segue o link para o treinamento
VMware vSphere 6.5 na Udemy e também o link para download do meu ebook de 220
páginas.
[Link]
65
[Link]
IMPORTANTE!!!! O recomendado é que você tenha mais 16GB de memória e de
preferência HD de nó mínimo 7200 RPM ou SSD. HD de 5200 RPM dá para fazer, porém
tenha paciência.
Abaixo segue o diagrama do LAB proposto para que tem 16GB RAM
Vamos agora ao posso a passo para a implementação do LAB VMware vSphere 6.5 com
16GB de RAM.
Repare no diagrama, que abaixo da linha verde onde está escrito VMware Workstation
12, temos 5 VMs. Sendo elas: ESXi01, ESXi02, VCSA, VSA01 e Server2008R2 cada uma
com as seguintes quantidades de memória RAM respectivamente; 4GB + 4GB + 6GB +
384MB e 512MB. Ou seja, se somarmos toda a quantidade de memória consumida para
o LAB é menos que 15GB de RAM.
PASSO 1 – INSTALAÇÃO DOS HOSTS ESXi
Faça a instalação do host ESXi01 e ESXi02 com 8 placas de redes, HD de 100GB e 4GB de
RAM cada um de acordo como é ensinado no meu treinamento VMware vSphere 6.5.
Caso haja dúvidas veja os seguintes vídeos. Abaixo: LEVE EM CONSIDERAÇÃO NO VÍDEO
SOMENTE A INSTALAÇÃO DOS HOSTS ESXi.
VM WORKSTATION - PARTE 1 - [Link]
VM WORKSTATION - PARTE 2 - [Link]
NESTE MOMENTO VOCÊ ESTA UTILIZANDO 8GB DE RAM DO SEU PC/NOTEBOOK.
PASSO 2 – DESCOMPACTAR MÍDIA DO VCENTER
Vamos fazer a instalação do VMware vCenter Server 6.5 (VCSA) diretamente no
workstation 12. Sendo assim, faça download da imagem do vCenter. No meu caso eu
tenho o seguinte arquivo .ISO que é o [Link].
Descompacte a mídia do vCenter e logo em seguida entre na pasta descompactada,
como mostrado na figura abaixo.
Após isso, entre na pasta vcsa como indicado pela seta vermelha. Dentro dessa pasta
vamos ter o vCenter no formato OVA indicado pelo arquivo VMware-vCenter-Server-
Appliance-6.5.0.5300-5178943_OVF10.ova.
PASSO 2.1 – INSTALAÇÃO DO VCENTER DIRETAMENTE NO VMWEARE WORKSTATION
Para instalar o vCenter no Workstation 12 em nosso laboratório VMware vSphere 6.5
sigua os seguintes passos.
1. Abra o VMware Workstation 12.
2. Clique em File e logo em seguinte clique em Open.
3. Abra a pasta da mídia do vCenter que você descompactou.
4. Abra a pasta vcsa.
5. Selecione o arquivo .ova e logo em seguida clique em abrir.
6. Dê o nome para VM, no meu caso é VCSA 6.5 e depois selecione uma pasta em
seu PC onde você irá armazenar a VM do vCenter. Após isso clique em Import.
7. Aceite o contrato.
8. Aguarde o Deploy.
9. Não ligue a VM ainda. Não esqueça de alterar a configuração da placa de rede
do VCSA 6.5, caso você esteja usando Bridge ou NAT em seu laboratório
VMware vSphere 6.5. Vá até a pasta onde você instalou a VM do vCenter, clique
com o botão direito do mouse sobre o arquivo VCSA [Link] e selecione o
bloco de notas para que possamos editar o arquivo de configuração da VM
como mostrado na imgem.
10. Após abrir o arquivo, você terá que inserir o seguinte script ao final do arquivo.
Faça as alterações de acordo com as configurações do seu LAB, altere somente
onde está marcado de amarelo atendendo ao endereçamento IP do seu LAB.
Após isso salve o arquivo [Link].
[Link] = "embedded"
[Link] = "ipv4"
[Link] = "static"
[Link] = "[Link]"
[Link] = "[Link]"
[Link] = "24"
[Link] = "[Link]"
[Link] = "[Link]"
[Link] = "P@ssw0rd"
[Link] = "True"
[Link] = "True"
[Link] = " [Link]"
[Link] = "P@ssw0rd"
[Link]-name = "default-site"
[Link]-name = "[Link]"
[Link].ceip_enabled = "False"
11. Após ter feito as alterações, desligue qualquer máquina que esteja ligada em seu
LAB, pois a configuração padrão do vCenter exige 10GB de RAM. Após ter ligado
a VM VCSA 6.5 aguarde cerca de 15 a 20 minutos dependendo do seu hardware
para que ela seja configurada por completo. Tenha paciência neste momento.
12. Após isso faça logon no vCenter [Link] para verificar que a
instalação foi realizada com sucesso. Como mostrado na figura abaixo.
13. Após ter confirmado que a instalação foi concluída com sucesso acesso o
vCenter através do seguinte endereço [Link]
14. Após confirmar que o vCenter está funcional desligue-o e altere a memória dele
para 6GB conforme nosso diagrama inicial. IMPORTANTE, SEMPRE QUE VOCÊ
INICIALIZAR O VCENTER TENHA PACIÊNCIA PARA O MESMO CARREGAR POR
COMPLETO, PODE DEMORAR ATÉ 15 MINUTOS DEPENDENDO DO SEU
HARDWARE.
15. Caso haja alguma dúvida com relação a configuração e integração do vCenter ao
AD, configuração do cluster e configuração dos vSwitches, recomendo ver os
vídeos do meu treinamento VMware vSphere 6.5 abaixo.
VCENTER (VCSA) - PARTE 1 - [Link]
VCENTER (VCSA) - PARTE 2 - [Link]
VCSA/vSWITCHES - PARTE 1 - [Link]
VCSA/vSWITCHES - PARTE 2 - [Link]
VCSA/vSWITCHES - PARTE 3 - [Link]
NESTE MOMENTO VOCÊ ESTA UTILIZANDO 8GB DE RAM DOS HOSTS ESXi + 6GB de RAM
DO VCENTER = TOTAL 14GB
PASSO 3 – INSTALAÇÃO DO STORAGE HP COM POUCO MEMÓRIA
No treinamento que eu disponibilizei estamos usando o storage da HP que se chamada
HP StoreVirtual na versão 12.6, porém esta versão precisa de no mínimo 4GB de RAM
para inicializar corretamente. Neste LAB VMware vSphere 6.5 vamos utilizar o mesmo
storage, porém na versão 9.5 utilizando somente 384MB de memória. Vamos utilizar
CMC (Centralized management console) na versão 10 para gerenciar o storage.
Abaixo segue os links para download dos softwares necessários:
CMC 10:
[Link]
HP VSA versão 9.5
[Link]
HP FOM 9.5 (Lembrando que o FOM somente é utilizado quando se implementa mais de
um NÓ do VSA. Sendo que neste lab não é necessário, uma vez, que vamos utilizar
apenas um NÓ do HP VSA visando consumo de memória RAM.)
[Link]
Para realizar a configuração do Storage HP VSA no laboratório, siga os passos abaixo
PASSO 3.1 – PRÉ-CONFIGURAÇÃO DO HP VSA
1. Após ter baixado o arquivo com o seguinte nome
HP_P4000_VSA_9.5_Laptop_Demo_SW_ESX_servers_not_required_AX696_1052
[Link], você terá que descompactar este arquivo. Após ter descompactado entre
dentro das seguintes pastas, HP_P4000_VSA_Laptop_Demo > Demo_Bits > VSA.
Repare que a pasta VSA é a nossa máquina virtual já pronta do Storage da HP,
dentro dela já temos o arquivo [Link]. Faça o seguinte. Copie a pasta VSA para
a pasta onde você está armazenando todas as máquinas virtuais do seu
ambiente. Após isso, vá até o VMware workstation e carregue o arquivo
[Link] clicando na guia file e depois em open.
2. Após ter carregado a vm VSA para dentro do vmware workstation. Clique com o
botão direito do mouse e vá até em Settings. Adicione um hard disk de 200GB.
Após ter criado o novo disco, selecione ele e em seguida clique em Advanced e
escolha o endereço ISCSI 1:1 no campo virtual device node com mostrado nas
figuras abaixo.
PASSO 3.2 – CONFIGURAÇÃO INCIAL DO HP VSA
1. Acesse o VMware Workstation e ligue a VM VSA, após ele ter ligado e iniciado,
clique dentro da console da VM VSA01, pressione enter e em login digite start.
2. Na tela de Configuration Interface pressione enter em Login.
3. Na tela configuration interface vá até opção Network TCP/IP Settings
pressionando a tecla tab do seu teclado e aperte enter.
4. Com a interface de rede eth0 selecionada pressione enter.
5. Na tela que se abriu, no campo Hostname digite VSA01, vá pressionando tab até
a opção Use the following IP address, selecione esta opção pressionado a tecla
space do seu teclado, e nos campos IP address, Mask e Gateway preencha os
endereços IPs de acordo com a imagem abaixo. Lembre-se que para ir em cada
uma dessas opções, pressione tab até chegar na opção desejada, após tudo
configurado, pressione tab novamente até a opção OK e pressione enter para
confirmar a configuração.
6. Leia a informação em vermelho e pressione enter na opção OK.
7. Após isso a confirmação que o endereço IP foi configurado com sucesso irá
aparecer na sua tela, pressione enter para continuar.
8. Pressione tab até a opção Back e pressione novamente a tecla enter do seu
teclado.
9. Pressione tab até a opção Log out e pressione novamente a tecla enter do seu
teclado para sair da interface de configuração.
10. Após ter configurado a VM VSA, abra o prompt de comando de sua máquina e
ping a VM VSA através do IP [Link], você deverá pingar está VM, caso você
não consiga, não siga com o laboratório até que o problema seja resolvido.
11. Agora que a VM VSA esta configurada, vamos instalar a aplicação da HP que se
chamada Centralized Management Console - CMC, que é a interface de
gerenciamento do Storage da HP. Vá até a pasta onde você baixou o arquivo
chamado HP_StoreVirtual_CMC_Installer_for_Windows_BM480-[Link]. Após
isso, faça a instalação simples da aplicação com next next finish.....
PASSO 3.3 – CONFIGURAÇÃO UTILIZANDO O HP CMC.
Para realizar esta configuração eu recomendo que você veja os vídeos do meu
treinamento VMware vSphere 6.5. Nos vídeos estou realizando a configuração com dois
NÓs e o FOM, mas para este LAB de 16GB você fará a instalação somente com um NÓ.
A configuração do storage na versão 9.5 é exatamente a mesma. Você não terá
dificuldades vendo os vídeos e fazendo em somente um NÓ.
STORAGE HP - PARTE 1 - [Link]
STORAGE HP - PARTE 2 - [Link]
STORAGE HP - PARTE 3 - [Link]
STORAGE HP - PARTE 4 - [Link]
NESTE MOMENTO VOCÊ ESTA UTILIZANDO 8GB DE RAM DOS HOSTS ESXi + 6GB de RAM
DO VCENTER + 384MB DO VSA= TOTAL 14,3GB
PASSO 4 – INSTALAÇAO E CONFIGURAÇÃO DO WINDOWS/AD/DNS
Para finalizar o LAB proposto você terá que fazer a instalação e configuração do
Windows server 2008 R2 e a configuração do correta do AD e do DNS de acordo com os
requisitos de endereçamento IP do LAB.
Faça a instalação da VM com 512MB de RAM.
NESTE MOMENTO VOCÊ ESTA UTILIZANDO 8GB DE RAM DOS HOSTS ESXi + 6GB de RAM
DO VCENTER + 384MB DO VSA + 512MB DO AD= TOTAL 14,8GB
