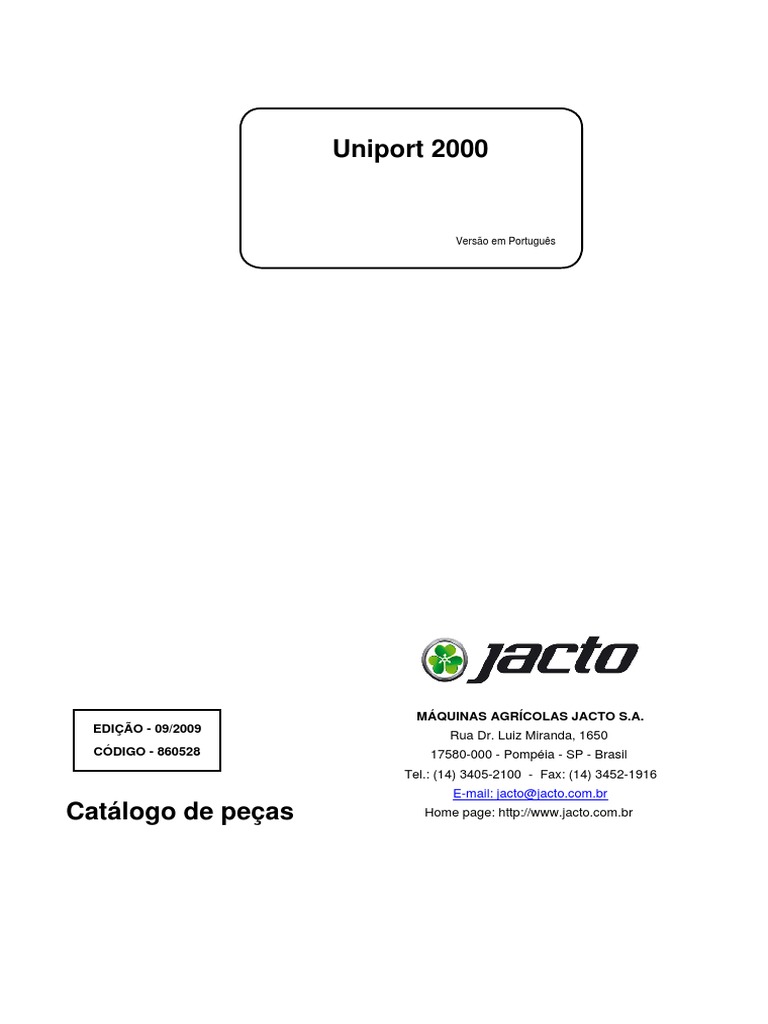

Uniport 2000: Máquinas Agrícolas Jacto S.A. EDIÇÃO - 09/2009 CÓDIGO - 860528

Uniport 2000
Versão em Português
MÁQUINAS AGRÍCOLAS JACTO S.A.

EDIÇÃO - 09/2009
Rua Dr. Luiz Miranda, 1650
CÓDIGO - 860528 17580-000 - Pompéia - SP - Brasil
Tel.: (14) 3405-2100 - Fax: (14) 3452-1916
E-mail: jacto@jacto.com.br
Catálogo de peças Home page: http://www.jacto.com.br
UNIPORT 2000
EQUIPAMENTO PÁG.
Uniport 2000.................................................................................................................. 4
3
Uniport 2000
(Edição: 2009/09)
CONJUNTOS DE MONTAGEM PÁG.
ADESIVOS
ADESIVOS (UNIPORT 2000) 98
BARRA DE PULVERIZAÇÃO E COMPLEMENTOS
APOIO DAS BARRAS 20
BATENTE DA BARRA DIREITO COMPLETO 105
BATENTE DA BARRA ESQUERDO COMPLETO 106
ESTRUTURA DA BARRA 18
KIT SUPORTE SENSOR BARRAS 10
MANGUEIRA - RAMAL 2 E 3 102
MANGUEIRA - SEGMENTO I / BARRA CENTRAL 104
MANGUEIRA DO RAMAL CENTRAL 103
MANGUEIRA RAMAL ALIMENTAÇÃO - RAMAL 2 101
MASTERMARK BARRA 100
MEDIDOR DE NÍVEL 107
PORTA-BICO BIJET 108
RAMAL ESPAÇAMENTO 350 MM 61 BICOS 16
RAMAL ESPAÇAMENTO 400 MM 53 BICOS AGD 14
CABINE E COMPLEMENTOS
ADESIVOS 76
CABINE E COMPLEMENTOS 74
CABINE E COMPLEMENTOS 82
CIRCUITO DO AR-CONDICIONADO 80
CIRCUITO ELÉTRICO DA CABINE 78
MEDIDOR DE VAZÃO COMPLETO 160
CAIXA DE ACESSÓRIOS
CAIXA DE ACESSÓRIOS 60
MARCADOR DE LINHA 145
RESERVATÓRIO DE 15 LITROS 144
CHASSI E COMPLEMENTOS
ABRE-LINHAS 34
BARRA DE LIGAÇÃO COMPLETA 110
CHASSI E COMPLEMENTOS 22
CONJUNTO DE PNEU 12.4 X 36 111
PARA-LAMAS 32
PERNA DIANTEIRA DIREITA COMPLETA 24
PERNA DIANTEIRA ESQUERDA COMPLETA 26
PERNA TRASEIRA DIREITA COMPLETA 28
PERNA TRASEIRA ESQUERDA COMPLETA 30
VARÃO 109
4
Uniport 2000
(Edição: 2009/09) Continuação

CIRCUITO DEFENSIVO E COMPLEMENTOS
ASPERSOR DO LAVADOR DO INCORPORADOR 124
BOMBA JP-150 114
BOMBA JP-150 44
CÂMARA COMPENSADORA 115
CIRCUITO DEFENSIVO 36
COMANDO - VÁLVULA DIRECIONAL PARA 100 L./MIN 116
COMANDO ELÉTRICO COM RETORNO CALIBRADO 42
FILTRO SUCÇÃO COMPLETO 113
INCORPORADOR RETANGULAR 40
MANGUEIRA - ENTRADA DO COMANDO DE PULVERIZAÇÃO 128
MANGUEIRA - ENTRADA FILTRO DE LINHA 127
MANGUEIRA - FILTRO / RAMAL DE ALIMENTAÇÃO 137
MANGUEIRA - FILTRO / RAMAL I 138
MANGUEIRA - SAÍDA DA BOMBA DE DEFENSIVO 125
MANGUEIRA - VÁLVULA / VÁLVULA DO INCORPORADOR 134
MANGUEIRA - VÁLVULA 3 VIAS / FILTRO DE SUCÇÃO 135
MANGUEIRA COMANDO - RAMAIS 2 E 3 - DIREITO 129
MANGUEIRA COMANDO - RAMAIS 2 E 3 - ESQUERDO 132
MANGUEIRA COMANDO - RAMAL 1 - DIREITO 130
MANGUEIRA COMANDO - RAMAL 1 - ESQUERDO 131
MANGUEIRA DE DESCARGA/SUCÇÃO 122
MANGUEIRA ENTRADA DO FILTRO DE LINHA 126
MANGUEIRA FILTRO DE SUCÇÃO BOMBA JP 150 133
MANGUEIRA HIDRÁULICA SEM TERMINAIS 2200 136
MEXEDOR MECÂNICO 118
REGISTRO DE ENTRADA 121
RESERVATÓRIO DE 2000 LITROS 119
RESERVATÓRIO DE 2000 LITROS E COMPLEMENTOS 38
VÁLVULA 3 VIAS 112
VÁLVULA 3 VIAS COM TAMPÃO E FLANGE DE FIXAÇÃO 117
VÁLVULA DE RETENÇÃO DO INCORPORADOR 120
VÁLVULA DIRECIONAL DO INCORPORADOR 123
CIRCUITO ELÉTRICO E COMPLEMENTOS
BATERIA 152
CIRCUITO ELÉTRICO 70
COMPUTADOR JSC-4000 COMPLETO 148
CONJUNTO LANTERNA TRASEIRA DIREITA COMPLETA 159
CONJUNTO LANTERNA TRASEIRA ESQUERDA COMPLETA 158
MÓDULO DE CONTROLE - BARRAS 156
PAINEL COMANDO HIDRÁULICO COMPLETO C/MM C/SB 154
PAINEL COMANDO HIDRÁULICO COMPLETO C/MM S/SB 149
PAINEL COMANDO HIDRÁULICO COMPLETO S/MM C/SB 157
PAINEL COMANDO HIDRÁULICO COMPLETO S/MM S/SB 153
PAINEL DE COMANDO DO MARCADOR DE LINHA 150
PAINEL DO COMANDO HIDRÁULICO - BARRAS 151
PAINEL DO COMANDO HIDRÁULICO - BARRAS - JSB 155
PAINEL PRINCIPAL 72
CIRCUITO HIDRÁULICO E COMPLEMENTOS
CILINDRO HIDRÁULICO DA DIREÇÃO COMPLETO 139
CIRCUITO HIDRÁULICO DAS BARRAS 50
CIRCUITO HIDRÁULICO DO FREIO 48
CIRCUITO HIDRÁULICO E COMPLEMENTOS 46
COMANDO HIDRÁULICO COMPLETO 142
COMANDO HIDRÁULICO ELETRIFICADO 52
COMANDO HIDRÁULICO ELETRIFICADO 143
COMANDO HIDRÁULICO ELETRIFICADO COMPLETO 54
COMPRESSOR E BOMBA HIDRÁULICA 58
DIREÇÃO HIDROSTATICA COMPLETA 140
RESERVATÓRIO DE 152 LITROS COMPLETO 56
VÁLVULA DE FREIO COMPLETA 141
EIXO E COMPLEMENTOS
TERMINAL DO CILINDRO DA DIREÇÃO 146
KITS
KIT AG-GPS 150 168
KIT SENSOR DE BARRAS 169
SENSOR PARA PLANTA Nº VI 170
5
Uniport 2000
(Edição: 2009/09) Continuação

MASTRO E COMPLEMENTOS
FILTRO DE LINHA (COMPLETO) 147
QUADRO MÓVEL COMPLETO 64
QUADRO MÓVEL COMPLETO 68
QUADRO MÓVEL E COMPLEMENTOS 62
QUADRO MÓVEL E COMPLEMENTOS COM SENSOR DE PLANTA 66
PLATAFORMA E COMPLEMENTOS
COMPRESSOR DO MARCADOR DE LINHA 96
MARCADOR DE LINHA COMPLETO 94
PLATAFORMA COMPLETA COM MASTERMARK 166
PLATAFORMA COMPLETA SEM MASTERMARK 167
QUADRO E COMPLEMENTOS
FILTRO DE LINHA (ALTA PRESSÃO) 87
POTÊNCIOMETRO COMPLETO JSB-4S 7
TRANSMISSÃO E COMPLEMENTOS
ALTERNADOR E COMPLEMENTOS 164
CARDÃ DIFERENCIAL COMPLETO DA PERNA 162
MEDIDOR DE NÍVEL 163
MOTOR COMPLETO 88
MOTOR DIESEL - MAXION 165
RADIADOR E CAPÔ DO MOTOR COMPLETO 90
TANQUE DE COMBUSTÍVEL COM CINTA 161
TRANSMISSÃO E COMPLEMENTOS 84
TRANSMISSÃO E COMPLEMENTOS 92
6
POTÊNCIOMETRO COMPLETO JSB-4S
KTR-101
Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

00 376913 Potênciometro completo JSB-4S 1
01 374835 Potenciômetro Linear 1
02 467118 Terminal macho 3
03 467068 Conector - 4 Vias Macho Delphi 1
04 377739 Capa de Proteção do Potenciômetro 1
05 326710 Abraçadeira insulok 4

06 376921 Regulador 1
7
RAMAL ESPAÇAMENTO 500 MM 43 BICOS AGD
BR-257
8
Continuação

00 1173117 Ramal espaçamento 500 mm 43 bicos AGD 1
01 193185 Conjunto ramais (Espaçamento 500mm / 1
Porta-bico Bijet)
02 840041 Mangueira do ramal central 2
03 840090 Mangueira ramal alimentação - ramal 2 2
04 840496 Mangueira - Ramal 2 e 3 2
05 163063 Porta-bico bijet 43

06 322057 Anel de vedação OR1-114 16
08 426361 Anel de vedação 10,52 x 1,83 OR2-5 43
09 520775 Bujão de drenagem 1/4" BSP 10
10 501122 Conjunto ramais (Barra central / Espaçamento 1

500mm)
11 725002 Semi-abraçadeira para tubo ø 19 43
12 730291 Parafuso M6 x 20 x 1,00 inox 86
13 765511 Ramal de alimentação 2
14 764969 Ramal I direito espaçamento 500 mm 1
14A 765255 Ramal 1 esquerdo espaçamento 500 mm 1

15 765164 Ramal 2 direito espaçamento 500 mm 1
17 693499 Ramal central direito espaçamento 500 mm 1

18 849836 Ramal central espaçamento 500mm esquerdo 1
9
KIT SUPORTE SENSOR BARRAS
CE-336
10
KIT SUPORTE SENSOR BARRAS
Continuação

00 1172874 Kit suporte sensor barras 1
01 293431 Suporte do Sensor Menor 4
02 377721 Bucha do mancal 8
03 234765 Parafuso sextavado M6 x 35 x 1.00 - CL.88 32
04 521666 Arruela de pressão M6 56
05 296335 Corpo do Mancal 2

06 413468 Arruela lisa 68 x 190 x 12 32
07 810705 Parafuso sextavado M8 x 30 x 1,25 4
08 378075 Pino Trava Argola 8
09 296350 Eixo do suporte do sensor 8

11 293357 Chapa de Fixação do Corpo do Mancal 4
12 360594 Bucha Espaçadora 37,5 20
13 881276 Arruela lisa 87 x 200 x 12 28
15 810770 Porca sextavada M8 x 1,25 18

16 293423 Suporte do Sensor Maior 4
17 296343 Corpo do Suporte 6
18 293365 Chapa de Fixação do Corpo 6
19 293381 Chapa de Apoio do Sensor 6

23 295709 Suporte Auxiliar Inferior 2
24 367698 Suporte do Potenciômetro Superior 2
25 912667 Parafuso 5/16" - 18 UNC x 7/8" 8

26 365544 Chicote da Barra 2
11
BR-258
12
Continuação

Porta-bico Bijet)

10 501320 Conjunto ramais (Barra central / Espaçamento 1

450mm)

15 093195 Ramal 2 direito/esquerdo espaçamento 450 2
mm
17 693572 Ramal da barra central direita espaçamento 1
450 mm
18 841973 Ramal da barra central espaçamento 400mm - 1

esquerda
13
BR-259
14
Continuação

Porta-bicos Bijet)

10 092650 Ramal Central espaçamento 400 mm 1


15
RAMAL ESPAÇAMENTO 350 MM 61 BICOS
BR-260
16
RAMAL ESPAÇAMENTO 350 MM 61 BICOS
Continuação

00 1173120 Ramal espaçamento 350 mm 61 bicos 1
Porta-bico Bijet)
02 189753 Mangueira - Segmento I / Barra central 2

10 693440 Ramal da barra central espaçamento 350 mm - 1

direito
14 765784 Ramal 1direito espaçamento 350 mm 1

15A 765552 Ramal 2 esquerdo 1
17 842047 Ramal da barra central esquerdo espaçamento 1

350 mm
17
ESTRUTURA DA BARRA
BR-261
18
ESTRUTURA DA BARRA
Continuação

00 1173121 Estrutura da Barra 1 68 741645 Mangueira 1/4" x 600 2
01 169250 Segmento 1 direito 1
01A 169268 Segmento 1 esquerdo 1
02 645630 Segmento 2 direito 1
02A 646133 Segmento 2 esquerdo 1
03 645762 Segmento 3 2
04 753228 Eixo de articulação - segmento 1 e 2 2
05 741389 Braço de articulação "1" 2
08 645986 Suporte do cilindro 2

09 859512 Parafuso sextavado 1/2" - 20UNF x 2.1/2" - 4
Grau 5
10 881292 Arruela lisa 8
11 908582 Arruela de pressão 1/2" 4
12 907642 Porca 1/2" - 20 UNF - Grau 5 4
13 645069 Cilindro hidráulico 40 x curso = 300 2

14 753285 Pino base do cilindro hidráulico 2
15 881243 Arruela lisa 170 x 300 x 19 6
16 427294 Contrapino 3,97 x 25,4 8
17 753301 Pino - haste do cilindro 2
18 753319 Pino - braço de articulação 4

19 242511 Disco de articulação 4
20 841023 Suporte da articulação 4
21 630814 Parafuso de regulagem M18 x 1,5 2
22 106096 Mola de compressão 2
23 544783 Guia da mola 2

24 377770 Porca sextavada M18 x 1,50 - CL 8.8 4
25 859496 Parafuso 3/8"UNF x 1.1/2" - Grau 5 16
26 908665 Porca 3/8" UNF 32
27 366542 Alemite bico para engraxadeira M6 X 1,0 reto 2
28 434589 Calço ø 31,8 x 6 4

29 637041 Parafuso sextavado 5/16" UNC x 5/8" 4
31 717322 Parafuso 1/2"- 13 UNC x 2'' 4
32 912790 Porca sextavada 1/2" - 13 UNC 4
33 956136 Apoio da barra 4

34 956102 Suporte móvel 4
35 846394 Trava da barra 4
36 752337 Pino do teminal do cilindro 2
37 780890 Batente 38 4
38 910851 Anel de retenção para eixo ø 15 4

39 913061 Contrapino 4
40 981787 Mangueira protetora 8 x 2 x 30 4
41 623884 Arruela lisa Ø 10,5 x Ø 21 x 2 Aço 8
42 648857 Barra central 1
43 518761 Porca sextavado 3/8" 4

44 912709 Parafuso 3/8" - 16 UNC x 1" - rosca total 4
45 765735 Presilha para ramal 20
46 153171 Mola de tração 4
47 829374 Parafuso sextavado M8 x 20 x 1,25 - CL. 8.8 32
48 1163965 Cilindro Segmento 2 - Submontagem 2

49 881276 Arruela lisa 87 x 200 x 12 32
50 835124 Bucha 13 2
51 052027 Ponteira interna 6
52 618413 Semi-abraçadeira para tubo 12 (2x) 12
53 618405 Orelha da abraçadeira 25 x 57 10

54 911412 Parafuso sextavado 5/16" 18 UNC x 2" 6
55 199166 Tubo ø 12 x 2860 4
57 210351 Niple dosador ø 5,00 - 1/2" UNF (2X) X 37 GR. 4
58 010876 Adesivo (Barra de pulverização - Direita) 1

59 010884 Adesivo (Barra de pulverização - Esquerda) 1
60 276220 Adesivo (Indicação Ponto Lubrificação) 2
61 765727 Suporte para ramal 56
62 007229 Parafuso 1/4" - 20 UNC x 3/4" 94

64 912741 Porca sextavada 1/4" - 20 UNC 94
65 912758 Porca sextavada 5/16" 20
66 110965 Mangueira ø 1.1/4" x 150 6
67 741587 Mangueira 1/4" x 950 2
19
APOIO DAS BARRAS
C-288
20
APOIO DAS BARRAS
Continuação

00 1169668 Apoio das barras 1
01 808121 Batente da barra direito completo 1
02 808139 Batente da barra esquerdo completo 1
04 427013 Porca sextavada M12 x 1,50 - CL. 8.8 4

06 967380 Tubo de união 1
21
C-285
22
Continuação

00 985663 Chassi e complementos 1
01 113175 Porca 3/4" - 10 UNC 8
02 273243 Perna traseira esquerda completa 1
03 282004 Perna traseira direita completa 1
04 637389 Arruela Guia 8
05 642736 Trava do Eixo 2

06 522748 Eixo da Articulação 2
07 1167677 Porca com flange oscilante UNC 3/4 G8 8
08 643197 Disco de apoio 4
09 643205 Amortecedor opcional GM.94.635.195 (Tras. 4
D-40)
10 643320 Protetor do eixo entalhado 2

11 749648 Cabo de segurança 2
14 841890 Parafuso 9/16" - 18 UNF x 3" - Grau 5 8
15 841908 Porca PARLOCK 9/16"-18 UNF 8

16 206466 Arruela lisa 110 x 500 x 47,6 4
17 003110 Parafuso cabeça cilindrica sextavado UNC 3/4" 8
x 8" G10
19 966754 Parafuso sextavado 3/4" - 10 UNC x 2.1/2" - 8
grau
20 967653 Coxim da borracha da suspensão 4

21 643189 Mola da suspensão GM.946.360.070 4
22 246875 Arruela de Travamento 2
25 546622 Parafuso 5/8" - 11 UNC x 1.3/4" - Grau 5 6

26 518753 Parafuso 3/8'' - 16 UNC x 1.1/4'' - Grau 5 12
27 1152402 Suporte Perna Traseira Direita C/Bucha 1
28 1152404 Suporte Perna Traseira Esquerda C/Bucha 1
29 633361 Porca de roda sextavado M20 x 1,50 32
30 429555 Bico para engraxadeira 1/8" BSP 45° 2

31 527316 Suporte da Perna Traseira - Esquerda 1
32 735266 Bucha do eixo de articulação 4
33 527118 Suporte da Perna Traseira - Direita 1
34 644591 Alojamento da mola dianteira 2
35 644658 Suporte do amortecedor direito 1

36 644690 Suporte do amortecedor esquerdo 1
37 282038 Perna dianteira direita completa 1
38 282046 Perna dianteira esquerda completa 1
39 743534 Bucha espaçadora 4
40 746586 Parafuso 3/4" - 11 UNC x 78 - Grau 5 2

41 282012 Barra de ligação completa 2
43 831347 Porca Castelo M 30 x 2,0 - Classe 8.8 2
44 990713 Pino Trava do Varão 2
45 993121 Arruela compensadora 18

46 209023 Contrapino 6,35 x 63,5 2
47 645275 Arruela lisa 303 x 480 x 19 12
48 645259 Pino 112,5 6
49 872143 Pino elástico pesado 6 x 45 12
50 068006 Varão 4
51 287409 Suporte do Varão 2
52 293563 Parafuso sextavado com flange M16 x 50 x 1,5 4
53 044107 Porca sextavada parlock M16 x 1,50 8
54 980425 Chassi 1

59 991869 Coxim da Cabine 4

61 911347 Contrapino 3,97 x 38,1 2
62 612242 Porca castelo 7/8" - 14 UNF 2
23
PERNA DIANTEIRA DIREITA COMPLETA
EX-179
24
PERNA DIANTEIRA DIREITA COMPLETA
Continuação

00 282038 Perna dianteira direita completa 1
01 811414 Abraçadeira para tubo 1/4" 2
03 746578 Anel de Encosto da Rótula 1
04 055599 Anel de Encosto do Rolamento 1
05 743526 Anel de fixação da rótula 1

08 975045 Arruela dentada 2
09 612515 Arruela lisa 360 x 700 x 79,3 1
10 055540 Braço da direção 2 1

11 055581 Bucha Inferior Ø60 - Bronze 1
12 055110 Bucha Superior Ø56 - Bronze 1
13 070481 Chaveta 16 X 56 - Tipo B 1
14 209023 Contrapino 6,35 x 63,5 1
15 828525 Cubo da Roda e Complementos 1

16 531020 Junta de vedação 120 x 94 x 1,59 1
17 055169 Manga de Eixo Direita - Eixo Ø60 1
19 829614 Parafuso ALLEN M-10 x 16 2
20 085894 Parafuso M14 x 32 x 1,50 2

21 055227 Perna Dianteira Direita - Eixo Ø60 1
22 273409 Pinça de Freio Direita com Reparo 1
25 968081 Suporte do sensor da roda 1

26 055961 Rolamento Axial de Rolos Cilindricos Ø60 X 1
Ø85 X 1
27 612580 Porca castelo 1.3/8" UNF 1
28 163956 Rotula - " Termicon ." 1
29 977520 Tampa com eixo 1

31 742015 Porca M16 x 1,50 2
35 546655 Retentor VEDABRAS 26671-R5 1

36 546648 Rolamento TIMKEN 3780/3720 1
37 670588 Adesivo (Cuidado - Evitar esta Área) 1
38 981266 Disco do sensor da roda (14 furos) 2
39 071951 Parafuso M10 x 50 x 1,5 8

41 968107 Disco de freio dianteiro 1
42 746750 Pino da trava do disco 4
43 587493 Parafuso da Roda 8
44 994806 Cubo da roda 1

46 967596 Anel da Pinça 2
47 172148 Suporte da pinça - direito 1
48 832378 Trava da Pinça 1
50 841874 Parafuso M14 x 35 x 1,50 - CL.10.9 2

51 921817 Pinça do freio direito. 1
52 140251 Pastilha de freio (jogo com 4 peças) - Ref. GM 2
93.293.163
53 883819 Kit pino trava freio a disco. 1
54 071977 Pinça do freio - dir. BOSCH 2292061 1
55 448019 Parafuso sextavado M6 x 12 2

56 221945 Conjunto Inferior do Condutor Dianteiro Direito 1
57 744540 Flexível c/ terminal para pinça 1
58 744557 Condutor intermediário dianteiro direiro 1
59 079525 Parafuso da pinça 1
60 759365 Arruela de Aluminio 2

62 276238 Adesivo (Indicação Posicionamento Macaco) 1
25
PERNA DIANTEIRA ESQUERDA COMPLETA
EX-178
26
PERNA DIANTEIRA ESQUERDA COMPLETA
Continuação

00 282046 Perna dianteira esquerda completa 1
01 811414 Abraçadeira para tubo 1/4" 2
03 746578 Anel de Encosto da Rótula 1
04 055599 Anel de Encosto do Rolamento 1
05 743526 Anel de fixação da rótula 1

09 612515 Arruela lisa 360 x 700 x 79,3 1
10 055839 Braço da direção 1 1

11 055581 Bucha Inferior Ø60 - Bronze 1
12 055110 Bucha Superior Ø56 - Bronze 1
13 070481 Chaveta 16 X 56 - Tipo B 1
14 209023 Contrapino 6,35 x 63,5 1
15 828525 Cubo da Roda e Complementos 1

16 531020 Junta de vedação 120 x 94 x 1,59 1
17 053628 Manga de Eixo Esquerda - Eixo Ø60 1
19 829614 Parafuso ALLEN M-10 x 16 2
20 085894 Parafuso M14 x 32 x 1,50 2

21 062249 Perna Dianteira Esquerda - Eixo Ø60 1
22 273417 Pinça de freio esquerda com reparo 1
25 968081 Suporte do sensor da roda 1

26 055961 Rolamento Axial de Rolos Cilindricos Ø60 X 1
Ø85 X 1
27 612580 Porca castelo 1.3/8" UNF 1
28 163956 Rotula - " Termicon ." 1

31 742015 Porca M16 x 1,50 2
35 546655 Retentor VEDABRAS 26671-R5 1

38 981266 Disco do sensor da roda (14 furos) 2
39 071951 Parafuso M10 x 50 x 1,5 8

41 968107 Disco de freio dianteiro 1
42 746750 Pino da trava do disco 4
44 994806 Cubo da roda 1

47 172122 Suporte esquerdo da pinça 1
50 841874 Parafuso M14 x 35 x 1,50 - CL.10.9 2

51 909515 Pinça do Freio esquerdo. 1
93.293.163
54 071969 Freio a disco 2 X 54 - esquerdo 1

56 236679 Conjunto Inferior do Condutor Dianteiro 1
Esquerdo
57 744540 Flexível c/ terminal para pinça 1
58 741785 Condutor intermediário dianteiro esquerdo 1
59 079525 Parafuso da pinça 1

27
PERNA TRASEIRA DIREITA COMPLETA
EX-180
28
Continuação

00 282004 Perna traseira direita completa 1 70 170738 1
01 013433 Arruela lisa 1 71 208843 Mangueira flexível - 760 1
02 175455 Eixo 368 Completo 1 72 781344 Conexão M12 x M10 1
03 643239 Tampa 244 1 73 829382 Parafuso sextavado M8 x 1,25 2
04 033696 Parafuso sextavado M8 x 12 x 1.25 1
05 058461 Tampa do Feltro 1

06 058479 Arruela do feltro 1
07 085894 Parafuso M14 x 32 x 1,50 2
08 643254 Rolamento NSK 6912 (60 x 85 x 13) 2
09 087106 Arruela 32 2
10 707736 Calço 1
11 1163679 Condutor de freio traseiro direito/esquerdo 1
12 180331 Arruela Calço 1
13 643304 Corrente de rolo simples 1
14 783449 Emenda para corrente 1
15 206276 Bujão de 3/4"UNF 2

16 208850 Trava para mangueira freio hidráulico 1
17 903583 Arruela lisa 100 x 190 x 12,5 24
18 240101 Mancal Inferior Completo 1
20 643015 Perna traseira - direita 1

21 746982 Parafuso allen M10 x 35 x 1,50 6
22 240788 Tampa - 244 Completa 1
23 644153 Tampa lateral 1
24 273409 Pinça de Freio Direita com Reparo 1
25 427914 Bujão com respiro ø 1/8 NPT Massey F. nº 1

182099 -
26 498634 Porca M55 x 2 1
28 270850 Conjunto Engrenagem inferior 1
30 354563 Engrenagem 15 dentes 1

32 356188 Bucha entalhada 1
33 642769 Bucha da articulação 2
34 1172890 Retentor Ø60 X Ø78 X 8,8 2

36 829390 Parafuso cabeça sextavada M10 x 20 x 1,50 24
37 998658 Conjunto engrenagem superior 1
38 643247 Tampa 136 1
39 841874 Parafuso M14 x 35 x 1,50 - CL.10.9 14
40 858167 Arruela de Trava 1

41 937318 Porca sextavada M14 x 1,50 - cl.8.8 12
44 996009 Abraçadeira com furo ø10 1
45 071977 Pinça do freio - dir. BOSCH 2292061 1

47 172148 Suporte da pinça - direito 1
50 981068 Protetor direito 1

51 921817 Pinça do freio direito. 1
93.293.163
55 151019 Eixo 368 (22 Dentes) 1

57 643288 Parafuso M10 x 30 x 1,50 6
58 751164 Pino de trava 10 6
59 980326 Disco de Freio Traseiro - Usinado 1
60 240846 Tampa - 136 Completa 1

61 151092 Cubo da Engrenagem 1
62 640474 Engrenagem 45 dentes 1
64 626234 Porca sextavada M12 8
65 152074 Mancal Inferior 1

66 180315 Rolamento Timken 39581/39520 2
67 180323 Retentor Vedabras 29251-B2 1
68 747006 Parafuso M12 x 45 x 1,75 8
69 747014 Pino de trava 12 8
29
PERNA TRASEIRA ESQUERDA COMPLETA
EX-181
30
Continuação

73 829382 Parafuso sextavado M8 x 1,25 2
31
PARA-LAMAS
C-209
32
PERNA TRASEIRA ESQUERDA COMPLETA
Continuação

72 781344 Conexão M12 x M10 1
33
ABRE-LINHAS
C-284
34
PARA-LAMAS
Continuação

37 790725 Suporte do paralamas traseiro esquerdo 1
38 791517 Para-lamas traseiro esquerdo 1
35
CIRCUITO DEFENSIVO
CD-587
36
ABRE-LINHAS
Continuação

45 401828 Corpo do abre-linhas dianteiro esquerdo 1
46 676196 Abre-linhas traseiro direito 1
37
RESERVATÓRIO DE 2000 LITROS E COMPLEMENTOS
D-144
38
CIRCUITO DEFENSIVO
Continuação

85 063370 Abraçadeira D12-16 - aço inox 6
86 409169 Conexão (T) para mangueira ø 9,53 (3/8") 1
39
INCORPORADOR RETANGULAR
KIT-105
40
RESERVATÓRIO DE 2000 LITROS E COMPLEMENTOS
Continuação

55 584912 Mangueira Media Pressão 3/8" X 2800 1
56 584946 Mangueira Media Pressão 3/8" X 2800 1
41
COMANDO ELÉTRICO COM RETORNO CALIBRADO
CV-249
42
INCORPORADOR RETANGULAR
Continuação

40 330969 Abraçadeira D25-38 aço inox 4
41 379230 Adesivo (Ler Manual Horizontal) 1
43
BOMBA JP-150
B-76
44
COMANDO ELÉTRICO COM RETORNO CALIBRADO
Continuação

120 551523 Porca sextavada M4 x 0.7 - inox 4
570085 Jogo de Reparos p/Comando CRC-200A(4 1
saídas)
45
CH-254
46
BOMBA JP-150
Continuação

959957 Adesivo (Manter o nível do óleo) 1
824201 Óleo lubrificante referencia TEXACO 4
47
CIRCUITO HIDRÁULICO DO FREIO
CH-256
48
Continuação

110 1170923 Proteção do flexível do freio 1
111 135038 Parafuso sextavado M8 x 35 x 1.25 2
49
CIRCUITO HIDRÁULICO DAS BARRAS
CH-255
50
CIRCUITO HIDRÁULICO DO FREIO
Continuação

24 081968 Condutor 1
25 618405 Orelha da abraçadeira 25 x 57 2
51
COMANDO HIDRÁULICO ELETRIFICADO
CH-259
52
CIRCUITO HIDRÁULICO DAS BARRAS
Continuação

13 741645 Mangueira 1/4" x 600 2
14 741587 Mangueira 1/4" x 950 2
53
COMANDO HIDRÁULICO ELETRIFICADO COMPLETO
CH-260
54
Continuação

13 860932 Comando hidráulico eletrificado completo 1
14 022087 Conexão - União Macho " UMA " 12 X 7/8" UNF 1
55
RESERVATÓRIO DE 152 LITROS COMPLETO
CH-262
56
COMANDO HIDRÁULICO ELETRIFICADO COMPLETO
Continuação

24 855874 Espaçador 4
25 762393 Ilhos de borracha 2
57
COMPRESSOR E BOMBA HIDRÁULICA
TMT-164
58
RESERVATÓRIO DE 152 LITROS COMPLETO
Continuação

29 967547 Bico de conexão curvo com adaptação 1
30 1170912 Mangueira Tubo Retorno - Válvula Freio 1
59
CXA-375
60
COMPRESSOR E BOMBA HIDRÁULICA
Continuação

38 324426 Parafuso 7/16" - 14 UNC x 1.1/2" 4
39 1166298 Proteção Compressor/Bomba Direito 1
61
QUADRO MÓVEL E COMPLEMENTOS
MT-92
62
Continuação

45 352773 Agente espumante (5 litros) 1
46 448001 Separador da haste 1
63
QUADRO MÓVEL COMPLETO
MT-91
64
QUADRO MÓVEL E COMPLEMENTOS
Continuação

24 781526 Conexão (T) para mangueira 3/8" 2
25 228940 Niple dosador 4,00 - 1/2" UNF x 3/8" NPT 2
65
QUADRO MÓVEL E COMPLEMENTOS COM SENSOR DE PLANTA
MT-93
66
Continuação

63 783282 Conexão (T) 1/2" UNF 2
64 377770 Porca sextavada M18 x 1,50 - CL 8.8 2
67
MT-94
68
QUADRO MÓVEL E COMPLEMENTOS COM SENSOR DE PLANTA
Continuação

27 377739 Capa de Proteção do Potenciômetro 2
69
CIRCUITO ELÉTRICO
CE-326
70
Continuação

276220 Adesivo (Indicação Ponto Lubrificação) 14
71
PAINEL PRINCIPAL
CE-327
72
CIRCUITO ELÉTRICO
Continuação

73
C-282
74
PAINEL PRINCIPAL
Continuação

38 945998 Parafuso cabeça plástica M8 x 30 x 1,25 4
39 780320 Computador JSC-4000 completo 1
75
ADESIVOS
ADS-88
76
Continuação

87 761213 Pé moldado 3
88 769034 Plaqueta comando pulverização manual 1
77
CIRCUITO ELÉTRICO DA CABINE
CE-325
78
ADESIVOS
Continuação

08 981431 Adesivo (Perigo, não toque...) 2
09 763672 Adesivo (Logotipo) 1
79
CIRCUITO DO AR-CONDICIONADO
C-283
80
CIRCUITO ELÉTRICO DA CABINE
Continuação

10 988576 Luz de Cortesia da Cabine 1
11 856195 Conector Macho 2 Vias 1
81
C-281
82
CIRCUITO DO AR-CONDICIONADO
Continuação

39 979237 Arruela lisa 5,30 x 10,0 x 1,0 4
83
TMT-160
84
Continuação

85
Continuação

141 759381 Parafuso oco Ø 1/2" 2
86
FILTRO DE LINHA (ALTA PRESSÃO)
F-10

00 752816 Filtro de linha (alta pressão) 1
01 851717 Corpo do filtro A.P. 1
02 851683 Anel O´RING 144 1
03 752824 Elemento filtrante cinza 50 x 150 malha 80) 1
03A 840462 Elemento filtrante azul 50 x 150 malha 50) 1
04 851725 Corpo do filtro A.P. 1

05 851709 Anel O´RING 131 2
06 752832 Plug 1/2" BSP - latão 3
07 967125 Chave do filtro 1
87
MOTOR COMPLETO
TMT-161
88
MOTOR COMPLETO
Continuação

00 288423 Motor completo 1 69 089888 Mola da alavanca da bomba injetora 2
01 080969 Escapamento com Flange 1 70 074971 Suporte do conduite do cabo do acelerador 1
02 936146 Parafuso sextavado M10 x 1,25 x 35 CL 8.8 3 71 089896 Alavanca da bomba injetora 1
03 371822 Junta do Escapamento. 1 72 757542 Orelha de fixação da mola 1
04 209395 Arruela de pressão M10 5 73 757765 Pino do Cabo da Alavanca 1
05 907030 Porca M10 x 1,25 mm 3 74 808451 Contrapino 2,38 x 19,05 1

06 079177 Base Flexivel com Flange 1 75 986620 Parafuso cilindrico sextavado M6 x 1 x 16 2
07 757153 Abraçadeira U 1 76 093344 Porca sextavada parlock M6 x 1,00 2
08 168567 Mufla do Escapamento 1 77 999953 Cabo acelerador - pedal 1
09 074518 Parafuso de fixação da mufla 4 78 023754 Vedador de pó do garfo GM 94.601.017 1
10 299297 Suporte da Mufla 1 79 609248 Mangueira - Bomba / Tanque 1

11 829374 Parafuso sextavado M8 x 20 x 1,25 - CL. 8.8 4 80 609230 Mangueira - Filtro sedimentador / Motor 1
12 519736 Arruela de pressão M8 18 81 757054 Flange da polia motora 1
13 081984 Motor Diesel - MAXION 1 82 541185 Parafuso Allen 3/8" - 16 UNC x 1.3/4" 4
14 386458 Transmissão Mecanica - 5 Velocidades 1 83 023721 Garfo do desligador GM 73.636.94 1
14A 1192935 Flange retentora traseira do Câmbio 1 84 908665 Porca 3/8" UNF 2
15 749366 Coxim do motor - GM 93.216.447 2 85 023655 Grampo U 1
16 747923 Parafuso 1/2" - 13 UNC x 1.3/4" - Grau 5 5 86 810770 Porca sextavada M8 x 1,25 2
17 908582 Arruela de pressão 1/2" 4 87 980409 Impulsor da embreagem 1
18 829408 Parafuso M10 x 25 x 1,5 - CL. 8.8 2 88 093336 Junta de vedação 1
19 749358 Coxim do câmbio GM. 93.203.602 1 89 980342 Calço da mola do cilindro 1

20 076620 Duto do ar 1 90 758813 Adaptador GM 93.258.972 1
21 756791 Mangueira para turbina 1 91 023762 Rolamento de encosto GM 90.00.18 1
22 820845 Abraçadeira D76-95 1 92 967570 Cabo de Bateria - Negativo 1
23 323717 Abraçadeira D64-83 1 93 218313 Chicote do alternador - Plus 1
24 899666 Bomba hidráulica completa 1

25 102822 Bomba de engrenagem p/ direção 1
26 402230 Conexão Tomada de Pressão "TPA 7/16" - 1
UNF"
27 566877 Engrenagem helicoidal 1
28 787333 Tubo Flange ø15 x 35 1
29 787358 Tubo Flange ø22 x 40 1

30 855908 Parafuso allen 5/16" UNF x 7/8" 4
31 074799 Correia Trapezoidal A - 63 1
32 810093 Alternador e complementos 1
33 248195 Cardã Completo 1
34 168302 Cardã - câmbio/diferencial DANA 1

35 842732 Terminal com flange 1
36 858365 Abraçadeira para cruzeta 2
37 860411 Bucha 48 1
38 757997 Disco de freio estacionamento 1
39 663153 Parafuso 5/16" 18 UNC x 3/4" 6

40 629931 Cruzeta do cardã (reposição) GM. 7.364.605 1
41 860437 Parafuso Allen 5/16" UNF x 1.1/4" 4
42 899674 Embreagem completa 1
43 057869 Mola de tração 2
44 427294 Contrapino 3,97 x 25,4 4

45 980300 Fixador da mola 2
46 009407 Base suplementar - p/ bomba 1
48 757682 Suporte 1 - freio estacionamento 1
49 757690 Calço 3
50 818112 Arruela lisa 130 x 240 x 30 1
51 999839 Interruptor de Luz de Ré 1
52 023853 Parafuso sextavado 1/2" - 1.1/2" - Grau 5 2
53 980292 Grampo do impulsor da embreagem 1
54 856260 Parafuso 5/16" - 24 UNF x 3/4" - Grau 5 1

55 881276 Arruela lisa 87 x 200 x 12 6
56 416735 Arruela lisa 100 x 260 x 30 8
57 907550 Parafuso f 3/8" UNF x 3/4" 1
58 013185 Parafuso 5/16" - 18 UNC x 32 4

61 020685 Bico de conexão 3/8" UNF 1
62 023739 Pivô do garfo GM 94.600.215 1

66 855932 Tampão UNF 13/16 - Latão Liga CLA" 1
67 592030 Junta de Vedação Ø 16,2 X Ø22,0 X 1,50 1
68 644930 Sensor térmico NTC 120/59,5 1
89
RADIADOR E CAPÔ DO MOTOR COMPLETO
TMT-163
90
RADIADOR E CAPÔ DO MOTOR COMPLETO
Continuação

00 286021 Radiador e capô do motor completo 1
01 078600 Coifa do radiador 1
03 024331 Indicador de restrição de ar 1
04 020685 Bico de conexão 3/8" UNF 2
05 759365 Arruela de alumínio 4

06 184903 Mangueira do respiro do tanque de comb. 990 1
07 413468 Arruela lisa 68 x 190 x 12 39
08 076919 Grade protetora do radiador 1
09 222877 Coxim de borracha 2
10 842542 Base do coxim 2

11 842583 Suporte do radiador 1
12 858530 Tampa do radiador (click ref. TC 7006 - 7 1
libras)
13 843946 Radiador 1
15 416735 Arruela lisa 100 x 260 x 30 4

20 856690 Mangueira - Bomba / Radiador 1

21 856682 Mangueira - Motor / Radiador 1
22 465377 Abraçadeira D40-60 4
23 835496 Suporte do chicote elétrico 2
25 938159 Abraçadeira 2
26 756635 Protetor do motor 1
27 076448 Capô 1
28 101576 Tampa do capô 1
29 077073 Filtro do ar 1
29A 090902 Elemento Principal - Mann C- 16400-AGCO 1

055124R1
29B 090910 Elemento Secundário - Mann CF-400-AGCO 6
055123R1
30 083782 Suporte do filtro de ar 1
31 881276 Arruela lisa 87 x 200 x 12 6
33 712752 Vedação da Coifa Radiador 2

36 083790 Tampa do Filtro de Ar 1
37 076364 Suporte do filtro do ar 1
38 840926 Suporte do medidor de nível 1

40 372623 Medidor de nível 1
91
TMT-162
92
Continuação

00 074575 TRANSMISSÃO E COMPLEMENTOS 1
01 286021 Radiador e capô do motor completo 1
03 076372 Mangueira do filtro do ar 1
04 1166649 Proteção Soldada Motor Diesel UP-2000 1

07 416735 Arruela lisa 100 x 260 x 30 6
10 1166414 Proteção Lateral Esquerda 1

11 1166417 Proteção Lateral Direita 1
12 1166389 Peito de Aço UP-2000 1
13 139105 Reforço do Peito de Aço 1
14 745828 Travessa de união 1

19 881276 Arruela lisa 87 x 200 x 12 4

24 413468 Arruela lisa 68 x 190 x 12 18
93
MARCADOR DE LINHA COMPLETO
MCP-60
94
MARCADOR DE LINHA COMPLETO
Continuação

00 1145886 Marcador de linha completo 1
02 031146 Parafuso M5 x 0,8 x 25 1
03 084979 Conector intermediario 2
04 088889 Guarnição da capa do compressor 1
05 090182 Niple menor 4

06 124809 Porca do tubo azul 4
07 124817 Porca do tubo branco 3
08 358267 Arruela lisa 64 x 125 x 16 2
09 404384 Arruela lisa 60 x 80 x 18 2
10 452433 Parafuso auto-atarraxante 4

11 456400 Suporte do compressor 1
12 456533 Porca trava para mangueira de líquido 3
13 456541 Porca trava para mangueira de ar 3
14 811034 Parafuso M5 x 16 x 0,8 2

16 1174833 Compressor do marcador de linha 1
17 1175678 Base do compressor 1
18 1175681 Chicote Interno (Terminal Femea) VS01 1
19 1175686 Kit Fixação e Reparos 1
20 1175690 Cotovelo do Compressor Ø 1/4" 1

21 1175691 Presilha para Mangueira do Compressor 1
22 1175695 Válvula Solenóide 3 Vias 1
23 1175699 Válvula Solenóide 2 Vias 2
24 1175700 Niple para Líquido 1
25 1175701 Capa de Proteção Completa 1

26 1175705 Capa de Proteção do Compressor 1
27 1176294 Mangueira 8 x 6 Branca 1190 1
28 1176302 Mangueira 6 x 6 Azul 1190 2
29 1176308 Mangueira 6 x 6 Branca 1190 2
30 455253 Fixador de escova 1

31 455246 Escova 1
95
COMPRESSOR DO MARCADOR DE LINHA
MCP-61
96
COMPRESSOR DO MARCADOR DE LINHA
Continuação

00 1174833 Compressor do marcador de linha 1
01 1174825 Cabeçote completo 1
02 1174826 Motor Elétrico 12V 65W 1
03 1174827 Excêntrico completo 1
04 1174829 Válvula do Cabeçote Montada 1
05 1174830 Biela com Diafragma Montada 1

06 1174831 Corpo do Compressor 1
07 1174832 Tampa do Compressor 1
08 1183432 Kit reparos 1
09 192674 Rolamento Fixo c/ 1 Carreira de Esferas 1
97
ADESIVOS (UNIPORT 2000)
ADS-89
98
ADESIVOS (UNIPORT 2000)
Continuação

00 081603 Adesivos (Uniport 2000) 1
01 013169 Adesivo (OK-TESTE FINAL) 1
02 039420 Adesivo (Produtos Químicos - português) 1
05 851360 Adesivo (Rotação do Mexedor) 1

06 379073 Adesivo (Reservatório - Água para Lavar as 1
Mãos)
07 379107 Adesivo (Nível Óleo Hidráulico) 1
08 959957 Adesivo (Manter o nível do óleo) 1
09 674093 Adesivo (Tanque de Água Limpa) 1
10 301184 Adesivo (Fluxo da Válvula Direcional) 1

11 301192 Adesivo (Sinalização de Alerta - Preto/Amarelo) 2
12 379248 Adesivo (Ler Manual Vertical) 1
13 850891 Adesivo (Alerta - Comando Hidráulico) 2
14 389387 Adesivo (Indicação de Dreno) 2
15 515734 Adesivo (Limpar o filtro...) 1

16 674085 Adesivo (Refletivo - esquerdo) 1
18 674077 Adesivo (Refletivo - direito) 1
99
MASTERMARK BARRA
KIT-126

00 1172875 Mastermark Barra 1
01 281311 Suporte do Gerador de Espuma 2
02 519744 Parafuso sextavado M8 x 40 x 1,25 - rosca total 4

06 333054 Condutor paralelo (33 metros) 1
100
MANGUEIRA RAMAL ALIMENTAÇÃO - RAMAL 2
CD-596

01 423814 Abraçadeira D22-32 (inox) 4
02 614644 Bico de conexão para mangueira 3/4" 2
03 840488 Mangueira 3/4" x 1300 1
101
MANGUEIRA - RAMAL 2 E 3
CD-596

03 545129 Mangueira MPB-12 - ø 3/4" x 90 º 1
102
MANGUEIRA DO RAMAL CENTRAL
CD-597

01 350090 Bico curvo 3/4" x 90° 1
04 839977 Mangueira 3/4" x 1000 1
103
MANGUEIRA - SEGMENTO I / BARRA CENTRAL
CD-598

00 189753 Mangueira - Segmento I / Barra central 1
02 434407 Bico de conexão curvo 35° 1
04 839977 Mangueira 3/4" x 1000 1
104
BATENTE DA BARRA DIREITO COMPLETO
C-289

00 808121 Batente da barra direito completo 1
01 471847 Batente da barra 1
02 468801 Tubo Articulador 1
05 981407 Conjunto da alça 1

06 981753 Alça interna de apoio da barra 1
07 981225 Correia 1
08 981803 Parafuso 1/4" x 1 UNC c/ sext. interno 10
09 981761 Alça externa de apoio da barra 1
10 641811 Porca sext. dodi-loc 1/4" 10

11 981399 Placa de fixação da lona 2
12 108787 Porca DODI-LOC 1/2" - 13U 2
13 315002 Arruela lisa 130 x 254 x 15 2
14 663161 Parafuso 3/8" - 16 UNC x 7/8" - Grau 5 2

16 471813 Suporte do Filtro 1
19 881276 Arruela lisa 87 x 200 x 12 1

22 289892 Filtro de retorno completo sub montagem 1
hidráulica
23 324467 Filtro de retorno 1
23A 427187 Elemento filtrante 1
24 030296 Bico para mangueira 1.1/2" 2
105
BATENTE DA BARRA ESQUERDO COMPLETO
C-290

00 808139 Batente da barra esquerdo completo 1
01 471847 Batente da barra 1
02 468801 Tubo Articulador 1
05 981407 Conjunto da alça 1

06 981753 Alça interna de apoio da barra 1
07 981225 Correia 1
08 981803 Parafuso 1/4" x 1 UNC c/ sext. interno 10
09 981761 Alça externa de apoio da barra 1
10 641811 Porca sext. dodi-loc 1/4" 10

11 981399 Placa de fixação da lona 2
12 108787 Porca DODI-LOC 1/2" - 13U 2
13 315002 Arruela lisa 130 x 254 x 15 2
106
MEDIDOR DE NÍVEL
MN-43

01 983113 Escala graduada 2000 L 1
02 546598 Clip para Mangueira ø22-25 12
03 071075 Mangueira - Medidor de nível 1
04 301093 Coluna do Medidor 1
05 239764 Bico 3/4" x 22,6 1

06 324764 Bóia esfera ø 14 1
08 537381 Tampão 1
09 102996 Mangueira Ø 19 (3/4" ) X 1700 1

11 519587 Conector 3/8" x 90º 1
107
PORTA-BICO BIJET
BC-47

02 333120 Tampa da válvula 1
03 333138 Diafragma (Viton) 1
05 339994 Porta-bico 1
06 340273 Corpo do bico 1
07 340851 Anel de vedação OR2 - 201 1
08 341008 Mola do porta-bico 1
09 341016 Vedador 1
10 730309 Porca sextavada M6 x 1,00 inox 2

11 725010 Capa do bico 1
12 333112 Êmbolo 1
15 350686 Porca trava laranja 1

17 482224 Porta-bico bijet completo 1
108
VARÃO
C-287

00 068006 Varão 1
01 063080 Terminal rotular ø 30 macho M30 x 2 esquerdo 1
02 645150 Porca de trava - rosca esquerda 1
03 063106 Terminal Rotular Ø30 Macho M30X2 Direito 1
04 063130 Graxeira M5 X 0,8 Grau AÇO 2
05 645127 Corpo do varão 1

06 645143 Porca de trava - rosca direita 1
109
BARRA DE LIGAÇÃO COMPLETA
C-286

00 282012 Barra de ligação completa 1
01 992784 Barra de ligação 1
02 992834 Prolongador 1
03 992891 Porca-trava 1.1/8" - 12 UNF 1
04 992909 Terminal de direção 1
05 992917 Calço da esfera 2

06 992925 Pino do terminal 1
07 700377 Porca cônica 5/8" - 18 UNF - grau 5 2
09 818153 Arruela lisa 210 x 370 x 30 1
10 910463 Bico para engraxadeira 1/4" - 28 UNF 1

11 994343 Terminal do cilindro da direção 1
12 993063 Trava do prolongador 1
110
CONJUNTO DE PNEU 12.4 X 36
EX-173

00 633395 Conjunto de Pneu 12.4 x 36 1
01 633379 Roda com Aro DW10 E Pneu 12.4/36 - Direita 2
01A 633387 Roda com Aro DW10 e Pneu 12.4/36 - 2
Esquerda
02 282210 Câmara de ar 12.4-36/11 - 36 4
03 387274 Pneu agrícola 12.4-36 - 12 lonas 4
04 633353 Roda DW 10" X 36 " 4
111
VÁLVULA 3 VIAS
CV-399

00 253740 Válvula 3 vias 1
01 048132 Pino do stop 2
02 065896 Corpo da válvula 3 vias 1
03 065912 Flange da válvula 2
04 065953 Esfera 3 vias 1
05 065995 Assento de vedação 2

06 066001 Guia do assento 2
07 066027 Haste de arraste do núcleo 1
08 066035 Alavanca 1
09 066076 Parafuso prisioneiro M6 x 120 x 1,00 inox 4
10 096032 Anel de vedação ø 60,8 x 50,2 2

11 281790 Parafuso auto-atarraxante ø 4 x 20 1
12 358267 Arruela lisa 64 x 125 x 16 8

17 095794 Inserto M6 x 14 4
112
FILTRO SUCÇÃO COMPLETO
F-56

00 699280 Filtro sucção completo 1
01 011734 Parafuso com volante 1
02 817346 Elemento filtrante duplo 430 1
03 941336 Corpo do filtro de sucção 1
05 817353 Elemento filtrante triplo 820 com flange 1

06 907030 Porca M10 x 1,25 mm 2
07 472597 Anel de vedação ø 136 1
08 817403 Alça 1
09 817395 Tampa com assento 1
10 817379 Semi-cinta - filtro de sucção 1

11 732115 Semi-cinta com suporte 1
12 593673 Anel de trava 1
13 534453 Porca de união 1
14 660795 Válvula 3 vias com tampão e flange de fixação 1
113
BOMBA JP-150
CD-585

00 289876 Bomba JP-150 1
01 007229 Parafuso 1/4" - 20 UNC x 3/4" 3
03 966465 Suporte do motor 1
04 966457 Acoplamento do motor 1

07 088542 Bomba JP-150 1
08 108936 Chaveta quadrada 9,53 (3/8") x 35 1
09 492579 Parafuso sextavado 5/16" UNC x 7/8" 2
10 850685 Conexão união macho ø 25 x 1/2" BSP 2

11 845479 Motor hidráulico p/ bomba pulverização 1
13 825307 Parafuso allen 5/16'' UNC 2
14 325076 Arruela lisa 132 x 258 x 30,4 4
15 376509 Protetor do Virabrequim da Bomba 1

17 448951 Chaveta quadrada 5/16" x 25 1
18 516757 Junta de cobre 1/2" 2
20 929612 Bico para mangueira 2" 1

21 413468 Arruela lisa 68 x 190 x 12 9
22 240309 Motor Hidráulico Danfoss Completo 1
23 1165446 Proteção do Eixo da Bomba 2
114
CÂMARA COMPENSADORA
CD-588

00 289884 Câmara compensadora 1
01 784108 Cotovelo 1"-BSP X 90 Graus 1
02 784116 Cotovelo Macho-fêmea 90 graus 2
03 841031 Comando - Válvula direcional para 100 L./Min 1
04 967588 Niple duplo 1'' x 11 BSPT 1
05 970566 Câmara compensadora 1200 EL 1
115
COMANDO - VÁLVULA DIRECIONAL PARA 100 L./MIN
CV-407

00 841031 Comando - Válvula direcional para 100 L./Min 1
01 128678 Corpo da alavanca 1
02 002683 Manopla 1
03 200139 Assento da vedação 2
04 010587 Alavanca central 1
05 010827 Anel de vedação 29 x 22 x 3 2

06 631481 Corpo da válvula 1
07 614743 Parafuso ø 5/16" - 18 UNC x 3" 4
10 631341 Núcleo 1
11 010645 Apoio do núcleo ø 30 2
12 623884 Arruela lisa Ø 10,5 x Ø 21 x 2 Aço 1
14 917682 Parafuso 3/8" x 5/8" UNC 1
15 995654 Anel de vedação 1

16 728980 Niple 1" BSP 2
116
VÁLVULA 3 VIAS COM TAMPÃO E FLANGE DE FIXAÇÃO
CV-409

00 660795 Válvula 3 vias com tampão e flange de fixação 1
01 048132 Pino do stop 2
02 287318 Corpo Válvula 3 Vias 1
03 065912 Flange da válvula 2
04 065953 Esfera 3 vias 1
05 065995 Assento de vedação 2

06 066001 Guia do assento 2
07 066027 Haste de arraste do núcleo 1
08 066035 Alavanca 1
09 066076 Parafuso prisioneiro M6 x 120 x 1,00 inox 4
10 096032 Anel de vedação ø 60,8 x 50,2 2

11 281790 Parafuso auto-atarraxante ø 4 x 20 1
12 358267 Arruela lisa 64 x 125 x 16 8

17 970103 Trava 56 1
18 095794 Inserto M6 x 14 4
19 212274 Tampão Da Valvula 1
20 287060 Flange Fixação Porca " PA. 6 C/20 % F.V. 1

22 480467 Anel 61,6 2,62 Nitr 70 ORI - 143 1
117
MEXEDOR MECÂNICO
MM-26

00 515759 Mexedor mecânico 1
01 102848 Hélice do mexedor mecânico 1
02 345272 Flange interna 1
03 408666 Bucha espaçadora dos rolamentos 1
04 418046 Anel de cerâmica 1
05 513838 Corpo do mexedor 1

06 514612 Junta de vedação do mexedor 2
08 559849 Eixo da hélice 1
09 603522 Rolamento fixo com 1 carreira de esferas 2
10 652164 Chaveta quadrada - 4,75 ( 3/16" ) x 12 1

12 838201 Protetor interno do rolamento 1
13 850750 Protetor externo do rolamento 1
14 859124 Eixo do mexedor 1
15 913517 Anel de retenção para eixo ø 17 1

16 916775 Anel de retenção para furo ø 40 1
17 932038 Selo mecânico - Viton 42012 inox 1
118
RESERVATÓRIO DE 2000 LITROS
D-143

00 280438 Reservatório de 2000 litros 1
01 314799 Arruela lisa 54 x 150 x 12,4 8
02 564971 Porca M5 (PARLOK) x 0,8 8
03 493346 Tampa Arag com 4 Furos 1
04 573626 Válvula de retenção do incorporador 2

06 752931 Vedação 5 x 15 x 1370 1
07 805226 Adaptador interno 2" 1
08 838912 Niple 2" BSP - duplo 2" BSP 1
09 838854 Joelho 2" BSP x 90º 1
10 981795 Bico para mangueira 2" x 2" BSP 1

11 838847 Adaptador roscavel com flange e vedação 1
12 652818 Mangueira ø 50 (2") x 900 - KM 50 azul 1
13 481002 Parafuso cabeça chata c/ fenda - M5 8
119
VÁLVULA DE RETENÇÃO DO INCORPORADOR
CV-99

00 573626 Válvula de retenção do incorporador 1
01 573618 Cotovelo 1.1/4" BSP x 90° 1
02 573634 Vedador duplo 1
03 573691 Base da válvula 1
04 573683 Guia da mola 1
05 535831 Mola ø 24,5 x 3,4 1
120
REGISTRO DE ENTRADA
CD-586

00 690024 Registro de entrada 1
01 763417 Adaptador com rosca interna 2" BSP 1
02 768952 Suporte do engate rápido 1
03 845586 Registro de esfera 2" BSP 1
04 858316 Arruela de encosto 1
05 981795 Bico para mangueira 2" x 2" BSP 1

06 860536 Niple 2'' BSP 1
121
MANGUEIRA DE DESCARGA/SUCÇÃO
CD-592

00 699264 Mangueira de Descarga/Sucção 1
02 652818 Mangueira ø 50 (2") x 900 - KM 50 azul 1
03 809848 Porca fixação plástica 1
04 969402 Bico de conexão para mangueira 2" x 90° 1

06 613661 Bico mangueira 2'' 1
122
VÁLVULA DIRECIONAL DO INCORPORADOR
CV-336

00 050682 Válvula direcional do incorporador 1
01 049130 Corpo da válvula 1
02 049841 Pino guia da mola 2
03 048199 Vedador 2
04 050187 Arruela lisa 43 x 90 x 8 2
05 050211 Parafuso com fenda M4 x 8 2

06 050203 Arruela lisa 94 x 142 x 95 2
07 044057 Mola de compressão Ø 12,7 2
08 050195 Arruela lisa 64 x 125 x 95 aço inox 2
09 964262 Anel de vedação "O-Ring" OR1-010 2
10 048140 Alavanca da válvula do lavador 1

11 049858 Pino da alavanca 2
12 048207 Alavanca da válvula do incorporador 1
13 110494 Anel de vedação ORI-116 1
14 048181 Tampão da válvula 1
15 867044 Porca para saída do ramal 1
123
ASPERSOR DO LAVADOR DO INCORPORADOR
KIT-75

00 071944 Aspersor do lavador do Incorporador 1
01 483628 Parafuso auto-atarraxante PH.ø 2,9 X 22 1
02 059055 Porca do aspersor 1
03 061119 Bucha 1
04 058909 Núcleo do aspersor 1
05 060426 Corpo do aspersor 1
124
MANGUEIRA - SAÍDA DA BOMBA DE DEFENSIVO
CD-600

00 839845 Mangueira - Saída da bomba de defensivo 1
01 819540 Bico de conexão para mangueira 1" 2
03 402412 Arruela de vedação 31 x 22,5 x 2,5/3,0 2
04 840561 Mangueira 1" x 420 1
05 405753 Porca sextavada 1" - 11BSP 2
125
MANGUEIRA ENTRADA DO FILTRO DE LINHA
CD-593

00 128330 Mangueira Entrada do Filtro de Linha 1
02 434407 Bico de conexão curvo 35° 1
04 840033 Mangueira 3/4" x 1100 1
126
MANGUEIRA - ENTRADA FILTRO DE LINHA
CD-594

00 840025 Mangueira - Entrada Filtro de Linha 1
03 840033 Mangueira 3/4" x 1100 1
127
MANGUEIRA - ENTRADA DO COMANDO DE PULVERIZAÇÃO
CD-600

00 839860 Mangueira - Entrada do comando de 1
pulverização
01 819540 Bico de conexão para mangueira 1" 2
04 637074 Mangueira 1" x 800 1
05 405753 Porca sextavada 1" - 11BSP 2
128
MANGUEIRA COMANDO - RAMAIS 2 E 3 - DIREITO
CD-594

00 839944 Mangueira comando - ramais 2 e 3 - direito 1
03 545129 Mangueira MPB-12 - ø 3/4" x 90 º 1
129
MANGUEIRA COMANDO - RAMAL 1 - DIREITO
CD-594

00 839969 Mangueira comando - ramal 1 - direito 1
03 839977 Mangueira 3/4" x 1000 1
130
MANGUEIRA COMANDO - RAMAL 1 - ESQUERDO
CD-594

00 839985 Mangueira comando - ramal 1 - esquerdo 1
03 839993 Mangueira 3/4" x 1100 1
131
MANGUEIRA COMANDO - RAMAIS 2 E 3 - ESQUERDO
CD-594

00 840009 Mangueira comando - ramais 2 e 3 - esquerdo 1
03 435255 Mangueira 3/4" x 1180 1
132
MANGUEIRA FILTRO DE SUCÇÃO BOMBA JP 150
CD-590

00 111765 Mangueira Filtro de Sucção Bomba JP 150 1
01 303040 Mangueira filtro sucção/Bomba 1
03 725135 Bico para mangueira 2'' x 90° 1
04 588665 Anel de vedação 1
05 005900 Porca de fechamento filtro 1

06 005918 Anel de trava 1
133
MANGUEIRA - VÁLVULA / VÁLVULA DO INCORPORADOR
CD-589

00 017426 Mangueira - Válvula / Válvula do incorporador 1
01 264044 Bico 3/4" com flange 1
02 906222 Porca do Bico de Conexao P/ Mangueira 1" 2
03 326066 Bico de conexão para mangueira 3/4" x 90° 1

07 060540 Mangueira hidráulica SAE J517 100R3 - 12 1
2300
134
MANGUEIRA - VÁLVULA 3 VIAS / FILTRO DE SUCÇÃO
CD-599

00 111807 Mangueira - Válvula 3 vias / Filtro de sucção 1
01 302380 Mangueira - Válvula 3 vias / Filtro de sucção 1
04 066043 Bico para mangueira 2" reto 1
135
MANGUEIRA HIDRÁULICA SEM TERMINAIS 2200
CD-591

00 111799 Mangueira hidráulica sem terminais 2200 1
01 302364 Mangueira - Válvula 3 vias / Saída (Dreno) 1
04 066043 Bico para mangueira 2" reto 1

06 821629 Suporte da mangueira 2
136
MANGUEIRA - FILTRO / RAMAL DE ALIMENTAÇÃO
CD-593

00 840074 Mangueira - Filtro / Ramal de Alimentação 1
02 350090 Bico curvo 3/4" x 90° 1
04 840082 Mangueira 3/4" x 1400 1
137
MANGUEIRA - FILTRO / RAMAL I
CD-593

00 840058 Mangueira - Filtro / Ramal I 1
02 350090 Bico curvo 3/4" x 90° 1
04 840066 Mangueira MBP 12 - 19,00 (3/4") x 1500 1
138
CILINDRO HIDRÁULICO DA DIREÇÃO COMPLETO
CH-135

00 354191 Cilindro hidráulico da direção completo 1
01 981696 Porca trava do cilindro 2
02 981456 Bucha de encosto 2
03 743641 Adaptador 9/16" UNF 2
04 967745 Cilindro hidráulico de direção 1
05 331272 Anel de vedação OR3 - 906 2

091454 Reparo para cilindro da direção 1
139
DIREÇÃO HIDROSTATICA COMPLETA
CH-261

00 600221 Direção hidrostatica completa 1
01 516757 Junta de cobre 1/2" 2
02 948323 Junta de vedação 20,6 x 16,9 x 1,5 3
03 644880 Direção hidrostática 1
04 741132 Adaptador 9/16" UNF x 3/8" BSP 3
05 741181 Conexão (EF) - válvula direção 1

06 836270 Conexão (P) - válvula direção 1
140
VÁLVULA DE FREIO COMPLETA
CH-258

00 531418 Válvula de freio completa 1
01 741280 Suplemento com Niple 2
03 743799 Conexão - redutor M16 x M12 2
04 947945 Junta de vedação 21,9 x 18,2 x 1,5 cobre 2
05 967620 Contraporca M33 2

06 495234 Adaptador do Acumulador 2
07 509216 Conexão Tomada de Pressão "TPA M12 x 1,5" 1
08 741231 Conexão de entrada - válvula do freio 1
09 741272 Conexão - retorno válvula freio 1

11 741223 Freio hidráulico 1
12 516757 Junta de cobre 1/2" 2
13 741181 Conexão (EF) - válvula direção 1
14 741959 Acumulador hidráulico 2
141
COMANDO HIDRÁULICO COMPLETO
CH-257

00 290239 Comando hidráulico completo 1
01 631200 Comando Hidrover c/ alavanca 1
02 207241 Conexão - União macho 25 x 1.1/16" UNF 3
03 208140 Anel de Vedacao "O-Ring" -OR3-912 -Parker 3
04 416735 Arruela lisa 100 x 260 x 30 6
05 783316 Suporte do comando hidráulico 1

06 158428 Parafuso M10 x 40 3
142
CH-131

00 100867 Comando hidráulico eletrificado 1
01 100990 Corpo de admissão 1
02 101030 Corpo Central Dupla Ação 1
03 101063 Corpo Central Simples Ação 1
04 101071 Corpo de Descarga 1
05 101097 Solenóide Parker 12 VDC 1

06 101105 Bobina Parker 12 VDC 1
07 935288 Válvula solenóide Parker 1
101089 Kit de vedação completo para comando - 1
1.613.760
143
RESERVATÓRIO DE 15 LITROS
D-114

01 044180 Torneira plástica 23 x 3/8" BSP 1
02 557462 Tampa 1
03 619064 Tampa com Torneira 1
04 247270 Respiro 1
144
MARCADOR DE LINHA
D-142

00 036581 Marcador de linha 1
01 365106 Conjunto (Regulador de Pressão + Mangueira 1
+ Filtro)
02 998732 Reservatório com tampa e vedação 1
04 445502 Vedação da tampa (Jacto) 1
05 445494 Tampa 1
145
TERMINAL DO CILINDRO DA DIREÇÃO
C-385

00 994343 Terminal do cilindro da direção 1
01 994350 Corpo do Terminal 1
03 103290 Rótula do Mancal 1
146
FILTRO DE LINHA (COMPLETO)
F-55

00 469833 Filtro de linha (completo) 1
02 752816 Filtro de linha (alta pressão) 1
03 752832 Plug 1/2" BSP - latão 3
05 938621 Niple 3/4" BSP 2
147
COMPUTADOR JSC-4000 COMPLETO
CE-218

00 780320 Computador JSC-4000 completo 1
01 437194 Capa protetora 4
02 451831 Tubo de silicone vermelho 4,8 x 3,0 x 575 mm 1
03 462689 Tubo de silicone vermelho 3,5 x 2,0 x 705 mm 1
04 557835 Chave inversora 14205 3
05 637215 Tampa da Caixa 1

06 769059 Caixa 1
07 838573 Base do display 1
08 841320 Chicote - chave de zerar. 1
09 849778 Adesivo (Painel do computador - português) 1
10 841460 Chicote - chave manual/automático. 1

11 841478 Chicote - chave +/- 1
12 841486 Chicote chave de função 1
13 849299 Prensa cabo 13-18 1
14 849323 Chave Inversora 14301 1
15 849331 Parafuso 3,5 x 12 16

16 849372 Placa de circuito impresso 1
148
PAINEL COMANDO HIDRÁULICO COMPLETO C/MM S/SB
CE-329

00 218131 Painel comando hidráulico completo C/MM 1
S/SB
01 413468 Arruela lisa 68 x 190 x 12 4
03 856625 Suporte Móvel 1
04 875724 Painel de comando do Marcador de linha 1
05 881276 Arruela lisa 87 x 200 x 12 1

06 912667 Parafuso 5/16" - 18 UNC x 7/8" 1
10 764019 Suporte do Painel - Comando Hidráulico 1

11 780262 Painel do comando hidráulico - Barras 1
12 836114 Adesivo (Acelerador Manual) 1
149
PAINEL DE COMANDO DO MARCADOR DE LINHA
CE-205

01 196295 Led indicador 2
02 265470 Adesivo (Comando Marcador de Linha) 1
03 268524 Chicote do painel do marcador de linha 1
04 437186 Chave inversora 1

08 818195 Arruela lisa 32 x 70 x 5 -(latão) 4
09 862839 Arruela de atrito 2
10 862847 Corpo - Parte da frente 1

11 862854 Suporte da caixa 1
12 862862 Porca do prensa cabo 1
13 862870 Corpo - Parte Traseira 1
14 875757 Parafuso recartilhado cabeça plástica 2
15 878769 Parafuso panela 3,5 x 20 4

16 878777 Tubo de silicone 3,0 x 01,5/1,7 x 350 1
150
PAINEL DO COMANDO HIDRÁULICO - BARRAS
CE-330

01 139568 Protetor do Manipulador 2
03 320549 Manipulador 2 Posições 2
04 763698 Tampa 1
05 764266 Painel Hidráulico 1

06 768937 Plaqueta do painel - comando hidraúlico 1
07 934273 Parafuso M4 x 15 x 0,7 4
09 941294 Rebite de repuxo ø 3,2 x 10,2 4

13 780270 Chicote intermediário do comando hidráulico 1
151
BATERIA
CE-331

00 046564 Bateria 1
01 126614 Bateria 12V 170 AH 1000A MOURA 1
02 085976 Espaçador da Bateria 3
04 980946 Base da bateria 1

07 670695 Moldura de fixação da bateria 1
08 743542 Parafuso prisioneiro 5/16" UNC x 230 2
09 516484 Porca borboleta 5/16" - 18 UNC 2
152
PAINEL COMANDO HIDRÁULICO COMPLETO S/MM S/SB
CE-328

00 717553 Painel comando hidráulico completo S/MM 1
S/SB
01 413468 Arruela lisa 68 x 190 x 12 4
05 881276 Arruela lisa 87 x 200 x 12 1

06 912667 Parafuso 5/16" - 18 UNC x 7/8" 1

153
PAINEL COMANDO HIDRÁULICO COMPLETO C/MM C/SB
CE-332

00 714899 Painel comando hidráulico completo C/MM 1
C/SB
01 413468 Arruela lisa 68 x 190 x 12 4
05 881276 Arruela lisa 87 x 200 x 12 1

06 912667 Parafuso 5/16" - 18 UNC x 7/8" 1

11 375808 Painel do comando hidráulico - Barras - JSB 1
154
PAINEL DO COMANDO HIDRÁULICO - BARRAS - JSB
CE-333

01 139568 Protetor do Manipulador 2
03 761114 Manipulador - 2 direções 2
04 768937 Plaqueta do painel - comando hidraúlico 1
05 934273 Parafuso M4 x 15 x 0,7 4

06 516419 Rebite "POP" 3,2 x 7,4 4
09 375816 Chicote Intermediário 1
10 366351 Gabinete 1
11 366260 Módulo de controle - Barras 1
12 762260 Sonalarme 1
13 293860 Tampa Traseira 1
14 196303 Tomada 12V DNI 0580 1

18 875757 Parafuso recartilhado cabeça plástica 2
155
MÓDULO DE CONTROLE - BARRAS
CE-335

00 366260 Módulo de controle - Barras 1
01 293878 Tampa Console 1
02 360602 Base do display 1
03 368415 Placa - Módulo de Controle de Barras 1
03A 196997 Software - Computador JSB 4S 1
04 368423 Chicote Ligação do Módulo - Barras KIT-J 1

05 368431 Chicote Saida - Barras - KIT- JSB/4S 1
06 368449 Chicote Chave Liga/Desliga KIT-JSB/4S 1
07 369793 Adesivo (Painel Computador JSB-4S) 1

10 441907 Parafuso cilíndrico M3 x 15 x 0,5 5
11 941294 Rebite de repuxo ø 3,2 x 10,2 6
14 727669 Parafuso M4 x 12 8
15 803866 Console Completo 1
16 825406 Abraçadeira plástica 3
17 841320 Chicote - chave de zerar. 1
18 841478 Chicote - chave +/- 1
19 841486 Chicote chave de função 1

21 849349 Parafuso cabeça chata fenda M3 x 0,5 x 20 4
156
PAINEL COMANDO HIDRÁULICO COMPLETO S/MM C/SB
CE-334

00 722546 Painel comando hidráulico completo S/MM 1
C/SB
01 413468 Arruela lisa 68 x 190 x 12 4
05 881276 Arruela lisa 87 x 200 x 12 1

06 912667 Parafuso 5/16" - 18 UNC x 7/8" 1

157
CONJUNTO LANTERNA TRASEIRA ESQUERDA COMPLETA
CE-409

00 1166760 Conjunto lanterna traseira esquerda completa 1
01 1166061 Suporte da Lanterna Traseira 1
02 1183766 Lanterna esquerda 1
158
CONJUNTO LANTERNA TRASEIRA DIREITA COMPLETA
CE-410

00 1166761 Conjunto lanterna traseira direita completa 1
01 1166061 Suporte da Lanterna Traseira 1
02 1183759 Lanterna direita 1
159
MEDIDOR DE VAZÃO COMPLETO
CV-252

00 750844 Medidor de vazão completo 1
01 043901 Anel de vedação "O-RING" -OR1-123 1
02 851410 Corpo do medidor de vazão 1
03 082016 Rotor do medidor de vazão 1
04 851436 Sensor do medidor de vazão 1
160
TANQUE DE COMBUSTÍVEL COM CINTA
D-145

00 286294 Tanque de combustível com cinta 1
01 304600 Vedação da boia 1
02 441402 Terminal macho 45 graus 1
03 323998 Parafuso fenda 4,2 x 16 5
04 553263 Tanque de combustível 140 litros com tampa 1
05 285817 Tanque de combustível 1

06 1167731 Mangueira Flexivel Transparente 5/16" X 600 1
07 858522 Guarnição do tanque 4
08 057653 Tampa com chave - rosca interna 1
09 520197 Bujão - ref. MB 344.470.0006 1
10 850958 Medidor de combustivel ( bóia ) 1

12 980755 Pino 70 4
14 980722 Berço do tanque de combustível 2
15 653691 Parafuso Allen 3/8" UNC x 3 4

16 374959 Pescador do Tanque de Combustível com 1
Niple.
17 904482 Niple M 16 x 1,5 x M 16 x 1,5 1
18 980771 Cinta 2
19 980763 Pino 7/8" x 45 4
161
CARDÃ DIFERENCIAL COMPLETO DA PERNA
TMT-165

00 582775 Cardã diferencial completo da perna 1
02 852327 Porca sextavada 4
03 912931 Parafuso 1/2" - 20UNF x 1.3/4" 4
04 356196 Flange Entalhada 1
05 644773 Cardã - diferencial/perna 1

06 758102 Pino 58 1
07 758110 Disco Trava 1
162
MEDIDOR DE NÍVEL
MN-42

01 175919 Mangueira - Medidor de nível 1
04 413468 Arruela lisa 68 x 190 x 12 2

06 840926 Suporte do medidor de nível 1
07 841650 Coluna do medidor de nível 1
08 178657 Mangueira 3/4" x 1220 - transparente 1
10 537381 Tampão 1
12 239764 Bico 3/4" x 22,6 1
13 324764 Bóia esfera ø 14 1
14 546598 Clip para Mangueira ø22-25 9
15 519587 Conector 3/8" x 90º 1
163
ALTERNADOR E COMPLEMENTOS
TMT-90

00 810093 Alternador e complementos 1
01 027722 Esticador da correia 1
02 029942 Encosto do esticador 1
03 061879 Parafuso do suporte do alternador 1
04 061895 Porca sextavada Ø 3/8" 2
05 074617 Suporte do Alternador 1

06 074799 Correia Trapezoidal A - 63 1
07 148700 Eixo do esticador 1

11 808451 Contrapino 2,38 x 19,05 2
12 809608 Alternador 120A com polia de 1 canal 1
13 599894 Alternador 120 A 1
14 739391 Polia 1 Canal 1
15 818112 Arruela lisa 130 x 240 x 30 3

16 948935 Bucha do encosto 1
164
MOTOR DIESEL - MAXION
TMT-183

00 081984 Motor Diesel - MAXION 1
01 1175150 Solenoide da Bomba Injetora 1
02 1175151 Bomba Injetora de Combustivel 1
165
PLATAFORMA COMPLETA COM MASTERMARK
C-292

00 286286 Plataforma completa com Mastermark 1
01 072271 Parafuso sextavado M10 x 1,5 - 70 RP 8.8 aço 4
02 074963 Arruela lisa 115 x 240 x 15 1
03 206466 Arruela lisa 110 x 500 x 47,6 2

06 256644 Suporte do Reservatório "T-20 R" 1
07 416735 Arruela lisa 100 x 260 x 30 4
08 507855 Arruela lisa 103 x 375 x 30 2
10 614743 Parafuso ø 5/16" - 18 UNC x 3" 2

14 980599 Plataforma 1
15 1145886 Marcador de linha completo 1

16 1165583 Calço 2
17 1167825 Conjunto Corrimão Traseiro 1
166
PLATAFORMA COMPLETA SEM MASTERMARK
C-291

00 716332 Plataforma completa sem Mastermark 1
02 980599 Plataforma 1
04 072271 Parafuso sextavado M10 x 1,5 - 70 RP 8.8 aço 4
05 1167825 Conjunto Corrimão Traseiro 1

06 074963 Arruela lisa 115 x 240 x 15 1
07 416735 Arruela lisa 100 x 260 x 30 4
10 1165583 Calço 2
167
KIT AG-GPS 150
KIT-103

00 310623 Kit AG-GPS 150 1
02 362954 Suporte do " GPS " 1

06 195222 Presilha colada 10
168
KIT SENSOR DE BARRAS
KIT-104

00 364141 Kit sensor de barras 1
01 375337 Sensor para Planta Nº VI 8
03 365551 Chicote Principal - Barras 1
169
SENSOR PARA PLANTA Nº VI
CE-95

00 375337 Sensor para Planta Nº VI 1
01 635045 Tampa do sensor 1
02 228916 Fio de nylon - 1,00 x 220 1
03 635029 Protetor do sensor 1
04 635078 Isolante do sensor 1
05 635102 Tela 72 2
07 866194 Flange de aperto 1
08 635052 Porca c/ orelha 1/2'' - 14 BSP 1
09 973024 Vedação 36 x 21 x 6 1
10 438812 Paraf. Auto Atarr. Cab. Pan. C/Fenda 22 x 10 2

11 375345 Corpo Completo 1
12 273227 Protetor para Sensor de Barra 1
13 209221 Abraçadeira 78-A 89 1
170

Uniport 2000: Máquinas Agrícolas Jacto S.A. EDIÇÃO - 09/2009 CÓDIGO - 860528

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Uniport 2000: Máquinas Agrícolas Jacto S.A. EDIÇÃO - 09/2009 CÓDIGO - 860528

Enviado por

Direitos autorais:

Formatos disponíveis

Uniport 2000

MÁQUINAS AGRÍCOLAS JACTO S.A.

CONJUNTOS DE MONTAGEM PÁG.

CONJUNTOS DE MONTAGEM PÁG.

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 326710 Abraçadeira insulok 4

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 163063 Porta-bico bijet 43

10 501122 Conjunto ramais (Barra central / Espaçamento 1

14A 765255 Ramal 1 esquerdo espaçamento 500 mm 1

17 693499 Ramal central direito espaçamento 500 mm 1

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 296335 Corpo do Mancal 2

10 520726 Parafuso sextavado M8 x 60 x 1,25 16

15 810770 Porca sextavada M8 x 1,25 18

20 450973 Parafuso sextavado M8 x 75 x 1,25 6

25 912667 Parafuso 5/16" - 18 UNC x 7/8" 8

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 163063 Porta-bico bijet 47

10 501320 Conjunto ramais (Barra central / Espaçamento 1

14A 093104 Ramal 1 esquerdo espaçamento 450 mm 1

18 841973 Ramal da barra central espaçamento 400mm - 1

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 163063 Porta-bico bijet 53

10 092650 Ramal Central espaçamento 400 mm 1

14A 092742 Ramal 1 esquerdo espaçamento 400 mm 1

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 163063 Porta-bico bijet 61

10 693440 Ramal da barra central espaçamento 350 mm - 1

14A 765537 Ramal 1 esquerdo espaçamento 350 mm 1

17 842047 Ramal da barra central esquerdo espaçamento 1

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

08 645986 Suporte do cilindro 2

13 645069 Cilindro hidráulico 40 x curso = 300 2

18 753319 Pino - braço de articulação 4

23 544783 Guia da mola 2

28 434589 Calço ø 31,8 x 6 4

33 956136 Apoio da barra 4

38 910851 Anel de retenção para eixo ø 15 4

43 518761 Porca sextavado 3/8" 4

48 1163965 Cilindro Segmento 2 - Submontagem 2

53 618405 Orelha da abraçadeira 25 x 57 10

58 010876 Adesivo (Barra de pulverização - Direita) 1

63 910117 Arruela de pressão 1/4" 94

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 209163 Arruela de pressão M12 4

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 642736 Trava do Eixo 2

10 643320 Protetor do eixo entalhado 2

15 841908 Porca PARLOCK 9/16"-18 UNF 8

20 967653 Coxim da borracha da suspensão 4

25 546622 Parafuso 5/8" - 11 UNC x 1.3/4" - Grau 5 6

30 429555 Bico para engraxadeira 1/8" BSP 45° 2

35 644658 Suporte do amortecedor direito 1

40 746586 Parafuso 3/4" - 11 UNC x 78 - Grau 5 2

45 993121 Arruela compensadora 18

55 280925 Parafuso sextavado M12 x 35 x 1,50 4

60 524834 Parafuso sextavado M16 x 130 x 1,50 4

Ref. CÓDIGO DENOMINAÇÃO QT. Ref. CÓDIGO DENOMINAÇÃO QT.

05 743526 Anel de fixação da rótula 1

10 055540 Braço da direção 2 1

15 828525 Cubo da Roda e Complementos 1

20 085894 Parafuso M14 x 32 x 1,50 2
