2017 Chevrolet Cobalt | ID do documento: 4530020

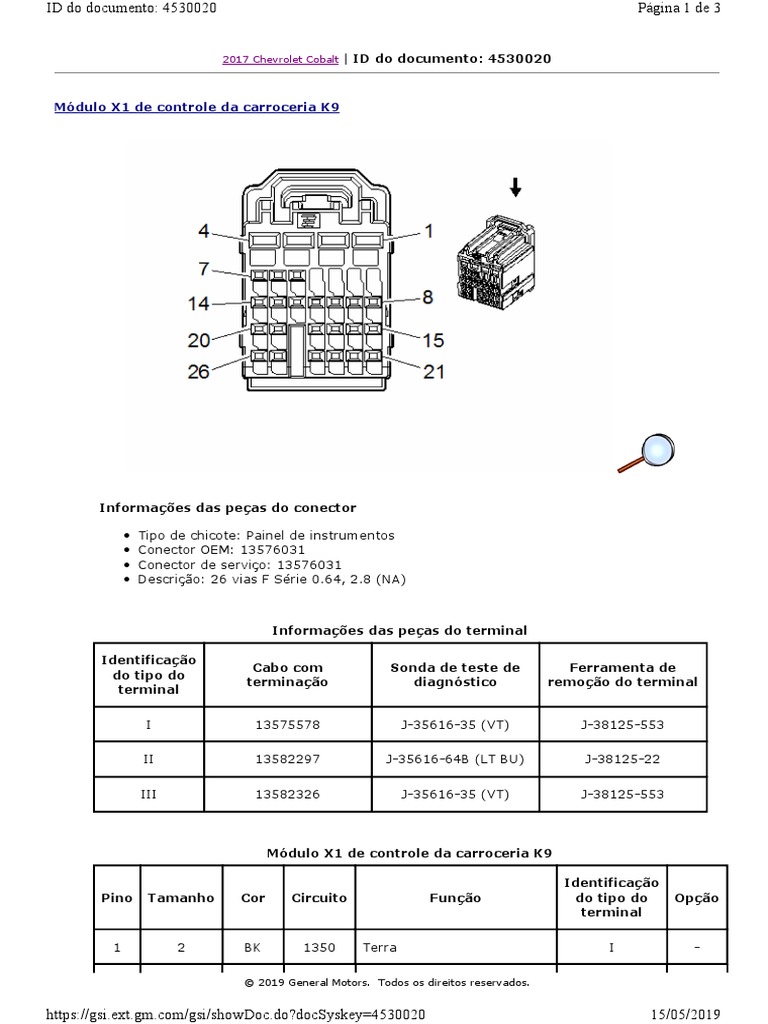

Módulo X1 de controle da carroceria K9

Informações das peças do conector

• Tipo de chicote: Painel de instrumentos

• Conector OEM: 13576031
• Conector de serviço: 13576031
• Descrição: 26 vias F Série 0.64, 2.8 (NA)

Informações das peças do terminal

Identificação
Cabo com Sonda de teste de Ferramenta de
do tipo do
terminação diagnóstico remoção do terminal
terminal

I 13575578 J-35616-35 (VT) J-38125-553

II 13582297 J-35616-64B (LT BU) J-38125-22

III 13582326 J-35616-35 (VT) J-38125-553

Módulo X1 de controle da carroceria K9

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

1 2 BK 1350 Terra I -

© 2019 General Motors. Todos os direitos reservados.

https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=4530020 15/05/2019
ID do documento: 4530020 Página 2 de 3

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

2 2,5 RD/YE 2340 Voltagem Positiva da Bateria I -

3 2,5 RD/BN 2240 Voltagem Positiva da Bateria I -

4 1 RD/GY 2140 Voltagem Positiva da Bateria III -

Controle de diminuição de
5 0,5 WH 6816 II -
brilho do indicador

Relé de controle da bobina

6 0,35 BN/VT 5486 II -
de funcionamento

7-8 - - - Não ocupado - -

Sinal do interruptor de
9 0,35 WH/BN 7555 II -
controle da iluminação

Sinal do sensor de posição

10 0,5 YE/BK 713 da válvula de modo de II -
descongelamento/aquecedor

Controle do interruptor de
11 0,35 BN/GY 2091 liberação da tampa do II -
compartimento traseiro

12
— - - - Não ocupado - -
13

Sinal do interruptor do
14 0,5 BU/WH 292 II -
desembaçador traseiro

15 - - - Não ocupado - -

Sinal de ligado do
16 0,35 WH/VT 103 interruptor dos faróis II -
dianteiros

Sinal de diminuição de
17 0,35 GY/YE 7543 brilho do LED de aviso de II -
risco

18 - - - Não ocupado - -

Referência baixa do sensor

19 0,5 BK/BN 5360 II -
de ativação do freio

20 - - - Não ocupado - -

Controle do indicador de
21 0,35 GY 728 II -
segurança

© 2019 General Motors. Todos os direitos reservados.

https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=4530020 15/05/2019
ID do documento: 4530020 Página 3 de 3

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

22 0,35 GN/GY 13 Sinal da luz de II -

estacionamento do
interruptor do farol dianteiro

Controle do indicador do
23 0,5 BN/BU 683 II -
desembaçador traseiro

Dados seriais GMLAN de alta

velocidade (-) 1
0,5 WH 2501 II NJ1
Dados seriais GMLAN de alta
24 0,35 WH 2501 II UG7
velocidade (-) 1
0,35 WH 2501 II -UG7
Dados seriais GMLAN de alta
velocidade (-) 1

Dados seriais GMLAN de alta

velocidade (+) 1
0,5 BU 2500 II NJ1
Dados seriais GMLAN de alta
25 0,35 BU 2500 II UG7
velocidade (+) 1
0,35 BU 2500 II -UG7
Dados seriais GMLAN de alta
velocidade (+) 1

Recepção de sinal do
26 0,35 BU/WH 3275 II -
atuador de funções remotas
