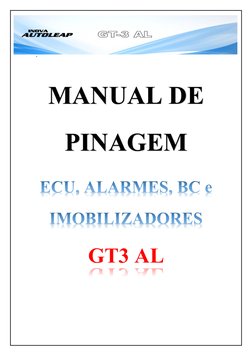

MANUAL DE
PINAGEM

GT3 AL
‘

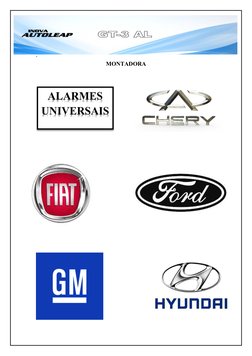

MONTADORA

ALARMES
UNIVERSAIS
‘
‘

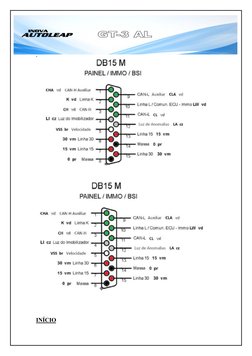

CONECTORES

INÍCIO
‘

INÍCIO
‘

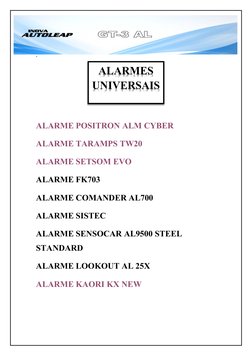

ALARMES
UNIVERSAIS

ALARME POSITRON ALM CYBER

ALARME TARAMPS TW20

ALARME SETSOM EVO

ALARME FK703

ALARME COMANDER AL700

ALARME SISTEC

ALARME SENSOCAR AL9500 STEEL

STANDARD

ALARME LOOKOUT AL 25X

ALARME KAORI KX NEW

‘

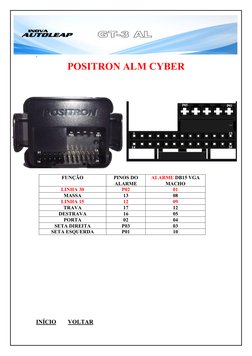

POSITRON ALM CYBER

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 P02 01
MASSA 13 08
LINHA 15 12 09
TRAVA 17 12
DESTRAVA 16 05
PORTA 02 04
SETA DIREITA P03 03
SETA ESQUERDA P01 10

INÍCIO VOLTAR
‘

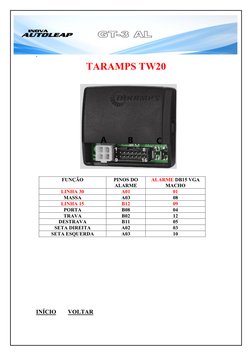

TARAMPS TW20

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 A01 01
MASSA A03 08
LINHA 15 B12 09
PORTA B08 04
TRAVA B02 12
DESTRAVA B11 05
SETA DIREITA A02 03
SETA ESQUERDA A03 10

INÍCIO VOLTAR
‘

STETSOM EVO

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 10 01
MASSA 08, 09 08
LINHA 15 05 09
PORTA 04 04
TRAVA 18 12
DESTRAVA 17 05
SETA DIREITA 20 03
SETA ESQUERDA 19 10

INÍCIO VOLTAR
‘

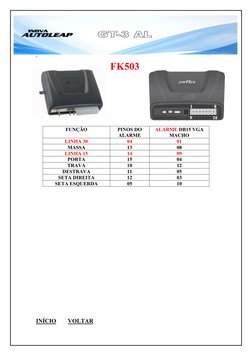

FK503

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 04 01
MASSA 13 08
LINHA 15 14 09
PORTA 15 04
TRAVA 10 12
DESTRAVA 11 05
SETA DIREITA 12 03
SETA ESQUERDA 05 10

INÍCIO VOLTAR
‘

COMANDER AL700

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 A01 01
MASSA A04 08
LINHA 15 B03 09
PORTA B14 04
TRAVA B12 12
DESTRAVA B10 05
SETA DIREITA A03 03
SETA ESQUERDA A02 10

INÍCIO VOLTAR
‘

SISTEC 986

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 14 01
MASSA 13 08
LINHA 15 08 09
PORTA 04 04
TRAVA 11 12
DESTRAVA 01 05
SETA DIREITA 17 03
SETA ESQUERDA 18 10

INÍCIO VOLTAR
‘

SENSOCAR AL9500 STEEL

STANDARD

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 B04 01
MASSA B03 08
LINHA 15 A04 09
PORTA A06 04
TRAVA A09 12
DESTRAVA A10 05
SETA DIREITA B01 03
SETA ESQUERDA B02 10

INÍCIO VOLTAR
‘

LOOKOUT AL 25X

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 C01 01
MASSA B01 08
LINHA 15 B02 09
PORTA B03 04
TRAVA B06 12
DESTRAVA B07 05
SETA DIREITA C01 03
SETA ESQUERDA C03 10

INÍCIO VOLTAR
‘

KAORI KX NEW

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 A01 01
MASSA A02 08
LINHA 15 B08 09
PORTA B06 04
TRAVA B04 12
DESTRAVA B03 05
SETA DIREITA A04 03
SETA ESQUERDA A03 10

INÍCIO VOLTAR
‘

CAIXINHA CHERRY

INÍCIO VOLTAR
‘
CAIXINHA CHERRY

CELLER, CIELO, FACE, QQ, RELY, TIGGO

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 01 06/15
MASSA/GND 02 08/14
LINHA 15 04 07/13
LINHA W 08 10
LUZ IMOBILIZADOR 03 04
LINHA K 07 02
ANTENA B-1
ANTENA B-2

INÍCIO VOLTAR
‘

MARELLI IAW 59FB / 4AFB / 4CF

MARELLI IAW 49FB/59FB COM BC

DELPHI MT25E

MARELLI 5NF

BOSCH ME 3.1 SEM BC

BOSCH ME 3.1 COM BC

MARELLLI IAW 4GF / 4SF / 4DF SEM BC

MARELLLI IAW 4GF / 4SF / 4DF COM BC

MARELLI 7GF

HITACHI
‘
BOSCH ME 7.9.6

BOSCH ME 7.9.9

BOSCH 7.9.10

MARELLI IAW 4Q4 – P8

MARELLI 1G7

CAIXINHA FIAT

CAIXINHA FIAT 4AF SEM BC

PAINEL FIAT MAGNETI MARELLI

PAINEL FIAT NOVO UNO

BC DELPHI COM PAINEL

BC MARELLI 4DF / 4GF / 4SF

BC MAGNET MARELLI – 40 PINOS

‘
MARELLI IAW 59FB / 4AFB / 4CF

BRAVA, MAREA, MAREA WEEKEND 1.6;

PÁLIO 1.0/UNO 2001 (59F)

PÁLIO, SIENA FIRE 1.0/PÁLIO WEEKEND
SIENA, STRADA FIRE 1.3 2003 (4AFB)
UNO 1.0 2010 / FIORINO 1.3 2010 EM DIANTE;
DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 29 06/15
MASSA/GND 27, 28 08/14
LINHA 15 47 07/13
LINHA W 13 10
LINHA K 25 02
LUZ IMOBILIZADOR 26 04

INÍCIO VOLTAR
‘
MARELLI IAW 49FB/59FB COM BC

PÁLIO, SIENA, STRADA, PÁLIO WEEEND 1.6 2001 / 2003 (49FB)

DOBLO 1.6, 1.8 2003 (59FB)

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 29 06/15
MASSA/GND 02, 28 08/14
LINHA 15 47 07/13
CAN L 06 11
CAN H 32 13
LINHA K 25 02

INÍCIO VOLTAR
‘
DELPHI MT25E

DOBLO 1.8 / IDEA 1.8 / PUNTO 1.8 2007 EM DIANTE

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 K02, K19 06/15
MASSA/GND CARCAÇA DA 08/14
CENTRAL
LINHA 15 K52, M47, M48, M64 07/13
CAN L K43 11
CAN H K11 03
LINHA K K54 02

INÍCIO VOLTAR
‘
MARELLI 5NF

PÁLIO 1.0, 1.3 / SIENA 1.0, 1.3 2001 EM DIANTE

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 B16 06/15
MASSA/GND CARCAÇA, A05, A06, 08/14
A21, A22
LINHA 15 B12 07/13
CAN L B36 11
CAN H B52 03
LINHA K B10 02

INÍCIO VOLTAR
‘
BOSCH ME 3.1

MAREA, MAREA WEEKEND 2.4 2001

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 B15 06/15
MASSA/GND CARCAÇA 08/14
LINHA 15 B16, B32, B47, B48 07/13
LINHA K B53 02
LUZ IMOBILIZADOR B46 04

INÍCIO VOLTAR
‘
BOSCH ME 3.1

STILO 2.4 2001 COM BC

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 B15 06/15
MASSA/GND CARCAÇA 08/14
LINHA 15 B16, B32, B47, B48 07/13
CAN L B12 11
CAN H B29 03
LINHA K B53 02

INÍCIO VOLTAR
‘
MARELLLI IAW 4GF / 4SF / 4DF SEM BC

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 28 06/15
MASSA/GND CARCAÇA, 01, 02, 27 08/14
LINHA 15 38 07/13
LINHA W 20 10
LINHA K 46 02

INÍCIO VOLTAR
‘
MARELLI 4GF / 4SF / 4DF COM BC

LINEA 1.9 / PÁLIO 1.0, 1.4 / PUNTO 1.4 2008 (4DF)

PÁLIO, PÁLIO WEEKEND, SIENA 1.4 / PUNTO 1.4

STRADA 1.0 2008 (4GF)

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 28 06/15
MASSA/GND CARCAÇA, 01, 02, 27 08/14
LINHA 15 38 07/13
CAN L 14 11
CAN H 25 03
LINHA K 46 02

INÍCIO VOLTAR
‘
MARELLI 7GF

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 B52, B53 06/15
MASSA/GND A08, A25, A37, A38, A39, 08/14
A54, A55
LINHA 15 B17 07/13
CAN L B13 11
CAN H B14 03
LINHA K B18 02

INÍCIO VOLTAR
‘
HITACHI

MAREA 1.8 16V 1998 / 2001

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 B05 06/15
MASSA/GND A05, A06, A21, A25, A26, 08/14
A35, B26
LINHA 15 B02, B03, B04 07/13
LINHA K B32 02
LINHA W B30 10
LUZ IMOBILIZADOR B08 04

INÍCIO VOLTAR
‘
BOSCH ME 7.9.6

DOBLO 1.3 16V 2001 / 2003

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 12 06/15
MASSA/GND 53, 61, 80 08/14
LINHA 15 13, 44, 45, 63 07/13
CAN L 81 11
CAN H 62 03
LINHA K 71 02

INÍCIO VOLTAR
‘
BOSCH ME 7.9.9

IDEA 1.4 FLEX 2004

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 18 06/15
MASSA/GND 01, 02, 67, 68 08/14
LINHA 15 04, 39 07/13
CAN L 46 11
CAN H 27 03
LINHA K 38 02

INÍCIO VOLTAR
‘
BOSCH ME 7.9.10

LINEA 1.4 TURBO 2008

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 K70 06/15
MASSA/GND K01, K02, K04 08/14
LINHA 15 K03, K05, K06 07/13
CAN L K88 11
CAN H K89 03
LINHA K K91 02

INÍCIO VOLTAR
‘
MARELLI IAW 4Q4 – P8

COUPÊ 2.0 16V 1995 / 1996

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 20 06/15
MASSA/GND 01, 19 08/13
LINHA K 06 02
LINHA W 07 10
LUZ IMOBILIZADOR 06 04

INÍCIO VOLTAR
‘
MARELLI 1G7

PÁLIO, PÁLIO WEEKEND, SIENA, UNO 1.0, 1.5, 1.6

STRADA, FURGÃO, FIORINO 1.6 1996

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 15 35 06/15
MASSA/GND 17, 34 08/13
LINHA K 15 02
LINHA W 07 10
LUZ IMOBILIZADOR 06 04

INÍCIO VOLTAR
‘
CAIXINHA FIAT

CODE 01/CODE 02

CAIXINHA 201/ 702 / 704/ 732/ 928

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 A03 06/15
MASSA/GND A04 08/14
LINHA 15 A08 07/13
LINHA W A06 10
LINHA K A05 02
LUZ IMOBILIZADOR A02 04
ANTENA B -1
ANTENA B -2

INÍCIO VOLTAR
‘

CAIXINHA CINZA
MARELLI IAW 4AF SEM BODY
COMPUTER = BC

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 A03 06/15
MASSA/GND A04 08/14
LINHA 15 A08 07/13
LINHA W A06 10
COMUNICAÇÃO A05 LIGAR NO PINO 08
DO DB15 VGA
COMUNICAÇÃO
LUZ IMOBILIZADOR A02 04
ANTENA LIGAR POR FORA
ANTENA LIGAR POR FORA

INÍCIO VOLTAR
‘
PAINEL FIAT MAGNETI MARELLI

PALIO 1.0 2008 EM DIANTE PAINEL VDO PALIO, SIENA

1.4 2010 EM DIANTE

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 26 06/15
MASSA/GND 27 08/14
LINHA 15 25 07/13
CAN L 18 11
CAN H 19 03
ANTENA 23
ANTENA 24

INÍCIO VOLTAR
‘
PAINEL FIAT NOVO UNO

PAINEL UNO VIVACE 1.0, 1.4 PALIO, SIENA 1.0, 1.4 2014 EM
DIANTE

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 06, 07 06/15
MASSA/GND 08, 24 08/14
LINHA 15 01 07/13
CAN L 30 11
CAN H 14 03
ANTENA 28
ANTENA 29

INÍCIO VOLTAR
‘
BC DELPHI COM PAINEL

DESCRIÇÃO BC CONECTOR DB15M

LINHA 30 B34, C02, C03 06, 15
MASSA/GND B15 08/14
LINHA 15 B10, C12 07/13
CAN L B37 11
CAN H B36 03
CAN L AUX B32 09
CAN H AUX B33 01
LINHA K B20 02
ANTENA B04
ANTENA B05
‘

CONECTOR DO PAINEL – BC DELPHI

DESCRIÇÃO PAINEL CONECTOR D - CONECTOR

BC DB15M
LINHA 30 02 D03 06/15
MASSA/GND 07 D36 08/14
LINHA 15 01 D31 07/13
CAN L 04 D06 11
CAN H 03 D05 03

INÍCIO VOLTAR
‘
BC MARELLI 4DF / 4GF / 4SF

DESCRIÇÃO BC CONECTOR DB15M

LINHA 30 B17, Y18, Y19 06, 15
MASSA/GND B30 08/14
LINHA 15 B21, Y13, Y15 07/13
CAN L B35 11
CAN H B36 03
LINHA K B26 02
ANTENA B07
ANTENA B08

INÍCIO VOLTAR
‘
CONECTOR DO PAINEL – BC MARELLI

DESCRIÇÃO PAINEL CONECTOR D - CONECTOR

BC DB15M
LINHA 30 02 D03 06/15
MASSA/GND 07 D36 08/14
LINHA 15 01 D31 07/13
CAN L 04 D06 11
CAN H 03 D05 03

INÍCIO VOLTAR
‘
MAGNET MARELLI – 40 PINOS

DESCRIÇÃO BC CONECTOR DB15M

LINHA 30 B34, C15, C19 06/15
MASSA/GND B15 08/14
LINHA 15 B10, C09, C13 07/13
CAN L B36 11
CAN H B37 03
LINHA K B20 02
ANTENA B04

INÍCIO VOLTAR
‘

FOMOCO EEC VI

MARELLI 4AFR/4CFR

EEC V

BOSCH MOTRONIC C307 / BOSCH

MOTRONIC B299

FORD KA 2008

FORD FIESTA/ECOSPORT 2008

PAINEL FORD FIESTA / ECOSPORT 2003

PAINEL FORD NEW FIESTA / ECOSPORT

2011
‘

FORD PATS 01

FORD PATS 02

FORD PATS 03

INÍCIO VOLTAR
‘
FOMOCO EEC VI

FIESTA 1.0, 1.6 / COURIER 1.6 / ECOSPORT 1.6, 2.0

KA 1.0, 1.6 2003

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 A40 06/15
MASSA/GND A10, A11, A23, A26, A29, 08/14
A42, A46
LINHA 15 A15, A34, A46 07/13
CAN L A30 11
CAN H A41 03
CAN L AUXILIAR A22 09
CAN H AUXILIAR A44 01

INÍCIO VOLTAR
‘
MARELLI IAW 4AFR / 4CFR

FIESTA 1.0, 1.6 / ECOSPORT 1.6 / KA 1.0, 1.6 2009 EM DIANTE

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 29 06/15
MASSA/GND 03, 27, 28, 44 08/14
LINHA 15 46, 47 07/13
CAN L 06 11
CAN H 07 03
CAN L AUXILIAR 04 09
CAN H AUXILIAR 13 01

INÍCIO VOLTAR
‘
EEC V

FORD ROCAM 1.6 1995

DESCRIÇÃO CENTRAL CONECTOR DB15
LINHA 30 01, 08 06/15
MASSA/GND 16, 20, 40, 60 08/14
LINHA 15 37, 57 07/13
CAN L AUXILIAR 38 09
CAN H AUXILIAR 05 01

INÍCIO VOLTAR
‘
BOSCH MOTRONIC C307 / BOSCH MOTRONIC B299

FOCUS 1.6 FLEX 2009 / NEW FIESTA 2012

DESCRIÇÃO CENTRAL CONECTOR DB15M

MASSA/GND 01, 02, 77, 78 08/14
LINHA 15 05, 23, 24, 41 07/13
CAN L 15 11
CAN H 14 03

INÍCIO VOLTAR
‘
FORD KA 2008

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 26 06/15
MASSA/GND 24 08/14
LINHA 15 19 07/13
CAN L 16 11
CAN H 15 03

INÍCIO VOLTAR
‘
FORD FIESTA/ECOSPORT 2008

FORD 1.0, 1.6 / ECOSPORT 1.6, 1.8, 2.0 2008

DESCRIÇÃO PAINEL CONECTOR DB15M
LINHA 30 16 06/15
MASSA/GND 14 08/14
LINHA 15 20 07/13
CAN L 31 11
CAN H 32 03

INÍCIO VOLTAR
‘
PAINEL FORD FIESTA / ECOSPORT 2003

FORD COURIER 1.6; FIESTA 1.0, 1.6; ECOSPORT 1.6 2003

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 17 06/15
MASSA/GND 18 08/14
LINHA 15 03, 13 07/13
CAN L 31 11
CAN H 32 03

INÍCIO VOLTAR
‘
PAINEL FORD NEW FIESTA / ECOSPORT 2011

FIESTA 1.0, 1.6 / ECOSPORT 1.6, 1.8, 2.0 2011

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 32 06/15
MASSA/GND 06 08/14
LINHA 15 04, 15 07/13
CAN L 17 11
CAN H 18 03
CAN L AUXILIAR 05 09
CAN H AUXILIAR 03 01

INÍCIO VOLTAR
‘
FORD PATS 01

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 15 02 07/13
MASSA/GND 01 08/14
CAN L AUXILIAR 03 09
CAN H AUXILIAR 04 01

OBSERVAÇÃO: O CONECTOR CAN L AUXILIAR É O QUE TEM

UMA LISTA A MAIS NO FIO

INÍCIO VOLTAR
‘
FORD PATS 02

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 15 01 07/13
MASSA/GND 02 08/14
CAN L AUXILIAR 03 09
CAN H AUXILIAR 04 01

OBSERVAÇÃO: O CONECTOR CAN L AUXILIAR É O QUE TEM

UMA LISTA A MAIS NO FIO

INÍCIO VOLTAR
‘
FORD PATS 03

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 15 01 06/15
MASSA/GND 02 08/14
CAN L AUXILIAR 03 09
CAN H AUXILIAR 04 01

OBSERVAÇÃO: O CONECTOR CAN L AUXILIAR É O QUE TEM

UMA LISTA A MAIS NO FIO

INÍCIO VOLTAR
‘

ALARME GM CORUJINHA

ALARME GM 03

ALARME GM 04

BOSCH MOTRONIC M1.5.4

BOSCH MOTRONIC M1.5.5

BOSCH ME 7.9.6

BOSCH ME 7.9.9

MULTEC H VHC / MULTEC MT25

DELPHI HSFI 2.3

PAINEL GM

IMOBILIZADOR GM OPEL 01
‘
IMOBILIZADOR GM OPEL 02
‘
ALARME GM CORUJINHA

ASTRA, CORSA, MONTANA, VECTRA ATÉ 2008 / S-10 e BLAZER

FUNÇÃO PINOS DO ALARME DB15 VGA

ALARME MACHO
LINHA 30 A18, B09 01
MASSA B11 08
LINHA 15 B03 09
COMUNICAÇÃO A21 LIGAR NO PINO 12 DO
CONECTOR DB15 VGA
DA COMUNICAÇÃO.

INÍCIO VOLTAR
‘
ALARME GM 03

AGILE, CELTA, MONTANA, VECTRA GT / ASTRA, ZAFIRA

ACIMA DE 2009
FUNÇÃO PINOS DO CONECTOR ALARME
ALARME DB15 VGA MACHO
LINHA 30 A03, A12 01
MASSA A11, B01, B14 08
LINHA 15 B17 09
COMUNICAÇÃO B15 LIGAR NO PINO 12 DO
CONECTOR DB15 VGA
DA COMUNICAÇÃO

INÍCIO VOLTAR
‘
ALARME GM 04

ASTRA 99 A 2001
FUNÇÃO PINOS DO CONECTOR ALARME
ALARME DB15 VGA MACHO
LINHA 30 A18, B09 01
MASSA B06, B11 08
LINHA +15 B03 09
COMUNICAÇÃO A21 LIGAR NO PINO 12 DO
CONECTOR DB15 VGA
DA COMUNICAÇÃO.

INÍCIO VOLTAR
‘
BOSCH MOTRONIC M1.5.4

VECTRA 2.0, 2.2 16V 1998

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 18 06/15
MASSA/GND 02, 10, 14, 19, 24 08/14
LINHA 15 27 07/13
LINHA W 09 10
LINHA K 55 02
LUZ IMOBILIZADOR 22 04

INÍCIO VOLTAR
‘
BOSCH MOTRONIC M1.5.5

ASTRA 1.8, 2.0 1999 / 2004; ZAFIRA 2.0 2001 / 2004

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 B18 06/15
MASSA/GND CARCAÇA, A21 08/14
LINHA 15 B07, B08, B17, B18 07/13
LINHA W B11 10
LINHA K B10 02
LUZ IMOBILIZADOR B12 04

INÍCIO VOLTAR
‘
BOSCH ME 7.9.6

ASTRA 1.8, 2.0 FLEX / VECTRA C 2.0, 2.4 FLEX /

ZAFIRA 2.9 FLEX 2005 / 2009

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 12 06/15
MASSA/GND 03, 51, 53, 61, 80 08/14
LINHA 15 13, 44,45, 63 07/13
LINHA W 71 10
LUZ IMOBILIZADOR 31 04

INÍCIO VOLTAR
‘
BOSCH ME 7.9.9

ASTRA 1.8, 2.0 FLEX / VECTRA C 2.0, 2.4 FLEX

ZAFIRA 2.0 FLEX 2010/2011, CORSA 1.0 FLEX 2005

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 18 06/15
MASSA/GND 01, 02, 67, 68 08/14
LINHA 15 04, 39 07/13
LINHA W 38 10
CAN L 62 11
CAN H 78 03
LUZ IMOBILIZADOR 63 04

INÍCIO VOLTAR
‘
MULTEC H VHC / MULTEC MT25

CORSA 1.0, 1.4 / CELTA 1.0; MONTANA 1.8 2003/2005

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 A02, A18 06/15
MASSA/GND B12, B16 08/14
LINHA 15 A03, A06 07/13
LINHA W A15 10
LUZ IMOBILIZADOR A32 04

INÍCIO VOLTAR
‘
DELPHI HSFI 2.3

CORSA 1.4, 1.8; CELTA 1.4; MONTANA 1.8 2007 / 2009

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 K02, K19 06/15
MASSA/GND CARCAÇA 08/14
LINHA 15 K52, M47, M48, M64 07/13
LINHA W K54 10
LUZ IMOBILIZADOR K64 04

INÍCIO VOLTAR
‘
PAINEL GM

AGILE/MONTANA 2009 Á 2013

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 A16, A17 06/15
MASSA/GND A18 08/14
LINHA 15 A04, A20, A23 07/13
CAN L A12 11
CAN H A13 03
ANTENA A01
ANTENA A02

INÍCIO VOLTAR
‘
IMOBILIZADOR GM OPEL 01

CORSA, CELTA

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 09 06/15
MASSA/GND 04 08/14
LINHA 15 05 07/13
LINHA W 07 10
LUZ IMOBILIZADOR 02 04
LINHA K 08 02

INÍCIO VOLTAR
‘
IMOBILIZADOR GM OPEL 02

CORSA, CELTA

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 09 06/15
MASSA/GND 04 08/14
LINHA 15 05 07/13
LINHA W 07 10
LUZ IMOBILIZADOR 02 04
LINHA K 06 02

INÍCIO VOLTAR
‘

ALARME HYUNDAI 2016 Á 2019

CAIXINHA HYUNDAI HB20 2015 Á 2017

‘

CAIXINHA HYUNDAI HB20 2015 Á 2017

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 05 06/15
MASSA/GND 07 08/14
LINHA 15 10 07/13
LINHA W 09 10
LUZ IMOBILIZADOR 03 04
LINHA K 08 02
ANTENA B-1
ANTENA B-2

INÍCIO VOLTAR
‘
ALARME HYUNDAI HB20 2016 á 2019

FUNÇÃO ALARME CONECTOR ALARME

DB15 VGA MACHO
LINHA 30 A01 01
MASSA/GND A25, C12 08
LINHA 15 A02, A03, A20 09
COMUNICAÇÃO A18 LIGAR NO PINO 12 DO
CONECTOR DB15 VGA
DA COMUNICAÇÃO.

INÍCIO VOLTAR
‘

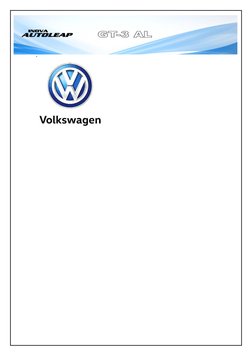

ALARME GOL, SAVEIRO, G4/G5, FOX

ALARME VW G6

BOSCH ME 7.5.10

MARELLI 1AVP

MARELLI 4BV

BOSCH MOTRONIC MP9.0 IAW 1AVS/1AVI

BOSCH ME 7.5.20

BOSCH ME 3.8.3

MARELLI IAW 4GV/MARELLI ME 7.5.30

BOSCH ME 17.25.20/BOSCH ME 17.5.24/9GV

‘
CAIXINHA MEGAMOS/KOSTAL
VOLKSWAGEN

PAINEL GOLF/BORA/PASSAT

PAINEL GOL G4

PAINEL GOL G5

PAINEL GOL G6

PAINEL FOX

PAINEL FOX 2013 EM DIANTE

PAINEL JETTA ATÉ 2008

PAINEL JETTA APÓS 2009

INÍCIO VOLTAR
‘

GOL, VOYAGE, SAVEIRO, G4/G5/FOX

FUNÇÃO PINOS DO CONECTOR ALARME

ALARME DB15 VGA MACHO
LINHA 30 A15, A17 01
MASSA A01, C08 08
LINHA 15 A11 09
PORTA A10 04
TRAVA C11 12
DESTRAVA C12 05
SETA DIREITA C09 10
SETA ESQUERDA C10 03
LUZ IMOBILIZADOR C01 02
COMUNICAÇÃO C02 LIGAR NO PINO 07 DO
CONECTOR DB15 VGA DA
COMUNICAÇÃO.

INÍCIO VOLTAR
‘

ALARME VW G6

GOL, SAVEIRO, VOYAGE G6 2012..

FUNÇÃO PINOS DO CONECTOR ALARME
ALARME DB15 VGA MACHO
LINHA 30 A12, A68, A70 01
MASSA A03, A11, A14, 08
A38, A43
LINHA 15 A53, A51, A73 09
PORTA A61 04
CAN – L (COMUNICAÇÃO) A28 LIGAR NO PINO 14 DO
CONECTOR DB15 VGA DA
COMUNICAÇÃO.
CAN – H (COMUNICAÇÃO) A27 LIGAR NO PINO 06 DO
CONECTOR DB15 VGA DA
COMUNICAÇÃO.
SETA DIREITA A66 10
SETA ESQUERDA A64 03

INÍCIO VOLTAR
‘
BOSCH ME 7.5.10

FOX, CROSSFOX, SPACEBOX 1.6 2004 / 2006

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 15 06/15
MASSA/GND 02, 28 08/14
LINHA 15 27 07/13
LINHA W 29 10
LUZ IMOBILIZADOR 30 04

GOLF 1.6 2001 / 2004

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 15 06/15
MASSA/GND 02, 28 08/14
LINHA 15 27 07/13
LINHA W 29 10
CAN L 31 11
CAN H 32 03
INÍCIO VOLTAR
‘
MARELLI IAW 1AVP

GOL MI 1.6 / 1.8; PARATI MI 1.6, 1.8, 2.0; POLO MI 1.8, 2.0;

SANTANA MI 1.6, 1.8

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 23 06/15
MASSA/GND 01 08/14
LINHA 15 31 07/13
LINHA W 37 10

GOL 1.0; FOX 1.0 2003 / 2006

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 29 06/15
MASSA/GND 02, 27, 28 08/14
LINHA 15 01 07/13
LINHA W 41 10
LUZ IMOBILIZADOR 14 04
INÍCIO VOLTAR
‘
MARELLI IAW 4BV

KOMBI 2006

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 01, 29 06/15
MASSA/GND 02, 27, 28 08/14
LINHA 15 30 07/13
LINHA W 41 10
LUZ IMOBILIZADOR 14 04

INÍCIO VOLTAR
‘
BOSCH MOTRONIC MP9.0 / IAW 1AVS/AVI

GOL 1.0 1997 2003; KOMBI 1.6 1997 MP9.0; GOL 1.0

PARATI 1.0 1AVS/AVS

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 21 06/15
MASSA/GND 01 08/14
LINHA 15 23 07/13
LINHA W 29 10

INÍCIO VOLTAR
‘
BOSCH ME 7.5.20

FOX, CROSSFOX, SPACEFOX 1.6 2007

GOL GIV 1.0 FLEX 2005 / 2008

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 15 06/15
MASSA/GND 02, 28 08/14
LINHA 15 27 07/13
LINHA W 29 10
LUZ IMOBILIZADOR 30 04

GOLF 1.6 FLEX 2006 / 2009

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 15 06/15
MASSA/GND 02, 28 08/14
LINHA 15 27 07/13
CAN L 31 11
CAN H 32 03
LINHA K 29 02
INÍCIO VOLTAR
‘
BOSCH ME 3.8.3

BORA 1.8 TURBO 2001; GOLF 1.8, 2.0 TURBO 1998

DESCRIÇÃO CENTRAL CONECTOR DB15M

LINHA 30 03 06/15
MASSA/GND 02 08/14
LINHA 15 01 07/13
CAN L 29 11
CAN H 41 03
LINHA W 19 10

INÍCIO VOLTAR
‘
MARELLI IAW 4GV / BOSCH ME 7.5.30

GOL, VOYAGE 1.0 FLEX 2009 / 2011;

FOX, CROSSFOX, SPACEFOX 1.6 FLEX; GOL GVI 1.0;

GOLF 2.0 FLEX 2009 / 2012

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 15, 27 06/15
MASSA/GND 02, 28 08/14
LINHA 15 04, 25 07/13
CAN L 32 11
CAN H 31 03
LINHA K 29 02

INÍCIO VOLTAR
‘
BOSCH ME 17.5.20 / ME 17.5.24/ 9GV

GOL GVI 1.0, 1.6 2013 / 2014

DESCRIÇÃO CENTRAL CONECTOR DB15M
LINHA 30 A33 06/15
MASSA/GND A53, A54 08/14
LINHA 15 A55, A56 07/13
CAN L A37 11
CAN H A38 03

INÍCIO VOLTAR
‘
CAIXINHA MEGAMOS/KOSTAL VOLKSWAGEN

GOL, PARATI, SAVEIRO 1998

FOX, CROSSFOX, SPACEFOX 1.6 20 04/2006

DESCRIÇÃO IMOBILIZADOR CONECTOR DB15M

LINHA 30 01 06/15
MASSA/GND 04 08/14
LINHA 15 02 07/13
LINHA W 07 10
LUZ IMOBILIZADOR 06 04
LINHA K 08 02
ANTENA B-1
ANTENA B-2

INÍCIO VOLTAR
‘
PAINEL GOLF/BORA/PASSAT

BORA/PASSAT/GOLF 1.6 2001

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 A-23 06/15
MASSA/GND A-09, A-24 08/14
LINHA 15 A-01 07/13
CAN L V-28 11
CAN H V-27 03
LINHA K A-25 02
ANTENA V-02
ANTENA V-17

LETRA A: CONECTOR AZUL

LETRA V: CONECTOR VERDE

INÍCIO VOLTAR
‘
PAINEL GOL G4

GOL G4 1.0 2009

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 01 06/15
MASSA/GND 02, 18 08/14
LINHA 15 17 07/13
CAN L 05 11
CAN H 04 03
LINHA K 26 02
ANTENA 15
ANTENA 16

INÍCIO VOLTAR
‘
PAINEL GOL G5

GOL, SAVEIRO, VOYAGE G5 1.0, 1.6 2009-2013

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 10 06/15
MASSA/GND 09, 25 08/14
LINHA 15 11 07/13
CAN L 13 11
CAN H 12 03
LINHA K 03 02
ANTENA 01
ANTENA 17

INÍCIO VOLTAR
‘
PAINEL GOL G6

GOL, SAVEIRO, VOYAGE 1.0, 1.6 2013 EM DIANTE

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 17 06/15
MASSA/GND 02 08/14
LINHA 15 01 07/13
CAN L 13 11
CAN H 14 03
ANTENA 31
ANTENA 32

INÍCIO VOLTAR
‘
PAINEL FOX

FOX, CROSSFOX, SPACEFOX, 1.0, 1.6 2010-2013

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 32 06/15
MASSA/GND 15, 31 08/14
LINHA 15 16, 26 07/13
CAN L 22 11
CAN H 21 03
LINHA K 06 02
ANTENA 01
ANTENA 02

INÍCIO VOLTAR
‘
PAINEL FOX 2013 EM DIANTE

FOX, CROSSFOX, SPACEFOX 1.0, 1.6 2013 EM DIANTE

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 32 06/15
MASSA/GND 15, 31 08/14
LINHA 15 16, 26 07/13
CAN L 22 11
CAN H 21 03
ANTENA 01
ANTENA 02

INÍCIO VOLTAR
‘
PAINEL JETTA ATÉ 2008

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 02 06/15
MASSA/GND 19 08/14
LINHA 15 01 07/13
CAN L 12 11
CAN H 13 03
ANTENA 07
ANTENA 08

INÍCIO VOLTAR
‘
PAINEL JETTA APÓS 2009

DESCRIÇÃO PAINEL CONECTOR DB15M

LINHA 30 32 06/15
MASSA/GND 16 08/14
LINHA 15 31 07/13
CAN L 29 11
CAN H 28 03
ANTENA 07
ANTENA 08

INÍCIO VOLTAR
