Faculdades Integradas Einstein de Limeira

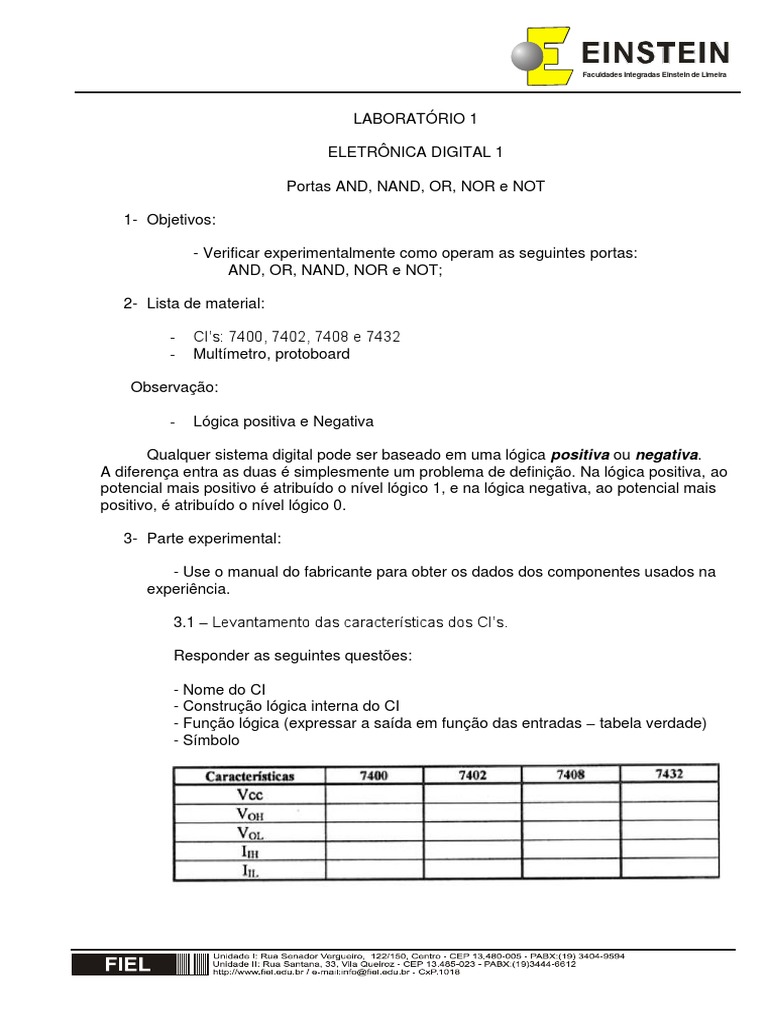

LABORATÓRIO 1

ELETRÔNICA DIGITAL 1

Portas AND, NAND, OR, NOR e NOT

1- Objetivos:

- Verificar experimentalmente como operam as seguintes portas:

AND, OR, NAND, NOR e NOT;

2- Lista de material:

- CI’s: 7400, 7402, 7408 e 7432

- Multímetro, protoboard

Observação:

- Lógica positiva e Negativa

Qualquer sistema digital pode ser baseado em uma lógica positiva ou negativa.
A diferença entra as duas é simplesmente um problema de definição. Na lógica positiva, ao
potencial mais positivo é atribuído o nível lógico 1, e na lógica negativa, ao potencial mais
positivo, é atribuído o nível lógico 0.

3- Parte experimental:

- Use o manual do fabricante para obter os dados dos componentes usados na

experiência.

3.1 – Levantamento das características dos CI’s.

Responder as seguintes questões:

- Nome do CI
- Construção lógica interna do CI
- Função lógica (expressar a saída em função das entradas – tabela verdade)
- Símbolo
 Faculdades Integradas Einstein de Limeira

3.2 Monte um circuito (AND, OR, NAND, e NOR) de uma porta com três en-
tradas a partir da combinação de portas de duas entradas (apresente no relatório essa
montagem). Anote os valores reais de tensão na saída na tabela verdade.

AND OR
Entradas Entradas
(V) Saída (V) (V) Saída (V)
A B C Y A B C Y
0 0 0 0 0 0
0 0 5 0 0 5
0 5 0 0 5 0
0 5 5 0 5 5
5 0 0 5 0 0
5 0 5 5 0 5
5 5 0 5 5 0
5 5 5 5 5 5

NAND NOR
Entradas Entradas
(V) Saída (V) (V) Saída (V)
A B C Y A B C Y
0 0 0 0 0 0
0 0 5 0 0 5
0 5 0 0 5 0
0 5 5 0 5 5
5 0 0 5 0 0
5 0 5 5 0 5
5 5 0 5 5 0
5 5 5 5 5 5

Teste de portas XOR

Objetivos:

- Verificar experimentalmente a operação de uma porta XOR;

- Construir uma porta XOR a partir de portas básicas;
- Interpretar datasheets.

Lista de materiais:

- 7404, 7408, 7432 e 7486;

- Multímetro e protoboard.

Procedimento:

- Procure no datasheet o circuito integrado 7486.

 Faculdades Integradas Einstein de Limeira

- Desenhe a sua constituição interna do CI, incluindo a pinagem.

- Anote a função lógica do chip.
- Anote a tabela verdade encontrada.
- Usando a mini-bancada de teste, verifique a tabela verdade encontrada.

Para isso coloque cada uma das combinações possíveis de níveis lógicos de entrada em
uma das portas do CI e, usando o multímetro, verifique o nível lógico da saída.

- Usando portas AND (7408), OR (7432) e NOT (7404), monte uma porta XOR equivalente.

Para ajudar, abaixo temos o circuito equivalente da porta XOR usando as portas básicas.

XOR ( Y A B) XOR equivalente ( Y A B A B)

- Levante a tabela verdade do circuito equivalente montado e verifique se esta tabela é i-

gual à de uma porta XOR.
- Baseado nas suas observações, qual seria a tabela verdade de uma porta XNOR (XOR
negado).

Use a tabela abaixo para responder a questão anterior.

A B XOR XNOR
0 0
0 1
1 0
1 1

- Observe a tabela verdade acima. Usando uma porta XOR e uma porta XNOR construa
uma porta inversora.

Relatório:

 Descreva o seu procedimento de montagem e medida sucintamente, ou seja, seja obje-

tivo e breve.
 Não se esqueça de desenhar o circuito sobre o qual você esta comentando.
 Responda a todas as questões.
 Apresente os resultados na forma apropriada, tabela ou gráfico, conforme requisitado.
 Coloque uma conclusão (resumo do aprendizado, grau de dificuldade encontrado para
obter os resultados ou para realizar o experimento, constatações sobre a experiência ou
problemas encontradas, quando for o caso, etc...).
