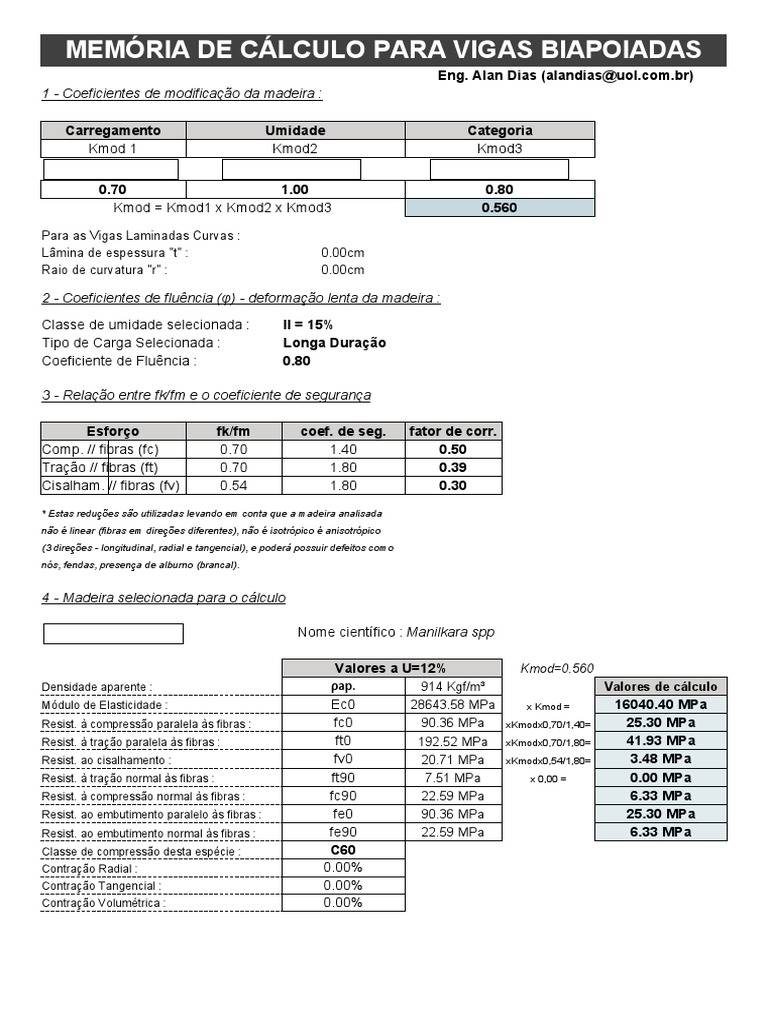

MEMÓRIA DE CÁLCULO PARA VIGAS BIAPOIADAS

Eng. Alan Dias (alandias@uol.com.br)

1 - Coeficientes de modificação da madeira :

Carregamento Umidade Categoria

Kmod 1 Kmod2 Kmod3
2 2 2
0.70 1.00 0.80
Kmod = Kmod1 x Kmod2 x Kmod3 0.560

Para as Vigas Laminadas Curvas :

Lâmina de espessura "t" : 0.00cm
Raio de curvatura "r" : 0.00cm

2 - Coeficientes de fluência (φ) - deformação lenta da madeira :

Classe de umidade selecionada : II = 15%
Tipo de Carga Selecionada : Longa Duração
Coeficiente de Fluência : 0.80

3 - Relação entre fk/fm e o coeficiente de segurança

Esforço fk/fm coef. de seg. fator de corr.

Comp. // fibras (fc) 0.70 1.40 0.50
Tração // fibras (ft) 0.70 1.80 0.39
Cisalham. // fibras (fv) 0.54 1.80 0.30
* Estas reduções são utilizadas levando em conta que a madeira analisada
não é linear (fibras em direções diferentes), não é isotrópico é anisotrópico
(3 direções - longitudinal, radial e tangencial), e poderá possuir defeitos como
nós, fendas, presença de alburno (brancal).

4 - Madeira selecionada para o cálculo

42 Nome científico : Manilkara spp

Valores a U=12% Kmod=0.560

Densidade aparente : ρap. 914 Kgf/m³ Valores de cálculo
Módulo de Elasticidade : Ec0 28643.58 MPa x Kmod = 16040.40 MPa
Resist. à compressão paralela às fibras : fc0 90.36 MPa xKmodx0,70/1,40= 25.30 MPa
Resist. à tração paralela às fibras : ft0 192.52 MPa xKmodx0,70/1,80= 41.93 MPa
Resist. ao cisalhamento : fv0 20.71 MPa xKmodx0,54/1,80= 3.48 MPa
Resist. à tração normal às fibras : ft90 7.51 MPa x 0,00 = 0.00 MPa
Resist. à compressão normal às fibras : fc90 22.59 MPa 6.33 MPa
Resist. ao embutimento paralelo às fibras : fe0 90.36 MPa 25.30 MPa
Resist. ao embutimento normal às fibras : fe90 22.59 MPa 6.33 MPa
Classe de compressão desta espécie : C60
Contração Radial : 0.00%
Contração Tangencial : 0.00%
Contração Volumétrica : 0.00%
5 - Transformação de unidades para o cálculo :

Densidade aparente : ρap. 914 Kgf/m³ Maçaranduba

Módulo de Elasticidade : Ec0 16040.40 MPa x 10,2 = 163568.76 Kgf/cm²
Resist. à compressão paralela às fibras : fc0 25.30 MPa x 10,2 = 258.00 Kgf/cm²
Resist. à tração paralela às fibras : ft0 41.93 MPa x 10,2 = 427.53 Kgf/cm²
Resist. ao cisalhamento : fv0 3.48 MPa x 10,2 = 35.48 Kgf/cm²
Resist. à tração normal às fibras : ft90 0.00 MPa x 10,2 = 0.00 Kgf/cm²
Resist. à compressão normal às fibras : fc90 6.33 MPa x 10,2 = 64.50 Kgf/cm²
Resist. ao embutimento paralelo às fibras : fe0 25.30 MPa x 10,2 = 258.00 Kgf/cm²
Resist. ao embutimento normal às fibras : fe90 6.33 MPa x 10,2 = 64.50 Kgf/cm²
Classe de compressão desta espécie : C60
Contração Radial : 0.00%
Contração Tangencial : 0.00%
Contração Volumétrica : 0.00% Valores utilizados neste cálculo

6 - Propriedades geométricas da seção : 2

Circular Diâmetro (Ø) : 15.00 cm

Quadrado de Lado : -
Área da seção (A) : -
Momento de inércia da seção circular (Jxy) : -
Momento de inércia do quadrado equiv. (Jxy) : -
Ø

Módulo de resistência seção circular (Wxy) : -

Módulo de resistência do quadrado equiv. (Wxy) : -
Momento estático do semi-círculo (Ms) : -
Momento estático do quadrado (Ms) : -
Raio de Giração (i) : -

Retangular
Base (b) : 6.00 cm
Altura (h) : 13.00 cm
Área da seção (A) : 78.00 cm²
Momento de inércia (Jx) : 1098.50 cm4
Momento de inércia (Jy) : 234.00 cm4
h

Módulo de resistência (Wx) : 169.00 cm³

Módulo de resistência (Wy) : 78.00 cm³
Raio de Giração (ix) : 3.75 cm
Raio de Giração (iy) : 1.73 cm
b Momento estático da seção (Ms) : 126.75 cm³

Se o "T" Base (b1) : 22.00 cm Base (b2) : 22.00 cm

Altura (h1) : 24.00 cm Altura (h2) : 22.00 cm
b2
Área da seção (A) : -
ysuperior : - yinferior : -
h2

Momento de inércia (Jx) : -

ys

Momento de inércia Jx efetivo (0,95) : -

Momento de inércia (Jy) : -
Momento de inércia Jy efetivo (0,95) : -
h1

yi
 h1
Módulo de resist. à compressão (Wsup.) : -

yi
Módulo de resist. à tração (Winf.) : -
Raio de Giração (ix) : -
Raio de Giração (iy) : -
b1
Momento estático da seção (Ms) : -

Se o "I" 6.00 cm 22.00 cm

Base (b1) : Base (b2) :
Altura (h1) : 12.00 cm Altura (h2) : 6.00 cm
b2
Área da seção (A) : -
ysuperior : - yinferior : -
Momento de inércia (Jx) : -
h2

Momento de inércia Jx efetivo (0,85) : -

ys

Momento de inércia (Jy) : -

Momento de inércia Jy efetivo (0,85) : -
h1

Módulo de resist. à compressão (Wsup.) : -

Módulo de resist. à tração (Winf.) : -
yi

Raio de Giração (ix) : -

h2

Raio de Giração (iy) : -

b1 Momento estático da seção (S) : -

Se o "PI"
Base (b1) : 6.00 cm Base (b2) : 3.00 cm
Altura (h1) : 12.00 cm Altura (h2) : 20.00 cm
b2 Área da seção (A) : -
ysuperior : - yinferior : -
h2

Momento de inércia (Jx) : -

ys

Momento de inércia Jx efetivo (0,85) : -

Momento de inércia (Jy) : -
Momento de inércia Jy efetivo (0,85) : -
h1

Módulo de resist. à compressão (Wsup.) : -

yi

Módulo de resist. à tração (Winf.) : -

Raio de Giração (ix) : -
Raio de Giração (iy) : -
b1 b1
Momento estático da seção (S) : -

Se o Dupla
Base (b1) : 6.00 cm Espaçam. (e) : 6.00 cm
Altura (h1) : 12.00 cm
Área da seção (A) : -
ysuperior : - yinferior : -
ys

Momento de inércia (Jx) : -

Momento de inércia Jx efetivo (0,95) : -
h1

Momento de inércia (Jy) : -

Momento de inércia Jy efetivo (0,95) : -
yi

Módulo de resist. à compressão (Wsup.) : -

Módulo de resist. à tração (Winf.) : -
Raio de Giração (ix) : -

b1 e b1 Raio de Giração (iy) : -

 b1 e b1
Momento estático da seção (S) : -

7 - Seção a ser calculada :

Tipo de seção : Seção RETANGULAR

Área adotada : 78.00 cm²
Momento de inércia (Jx) adotado : 1098.50 cm4
Momento de inércia (Jy) adotado : 234.00 cm4
Módulo de resistência (Wsup.) adotado : 169.00 cm³
Módulo de resistência (Winf.) adotado : 78.00 cm³
Centróide superior (ys) adotado : 6.50 cm
Centróide inferior (yi) adotado : 6.50 cm
Raio de Giração (ix) adotado : 3.75 cm
Raio de Giração (iy) adotado : 1.73 cm
Momento estático (Ms) da seção adotato : 126.75 cm³
Largura efetiva da peça no apoio : 6.00 cm

8 - Esforços solicitantes :

d = 0.00 cm P = 0.00 tf e = 300.00 cm

d
P q

nto
me
ça
pa
es

L = 200.00 cm

Comprimento da peça (L) : 2.00 m = 200.00 cm

Deslocamento limite (Flecha) : 7
Flecha máxima admissível : 0.57 cm = 5.71 mm
Peso próprio (q1) : 0.00713 tf/m (*1,3)
Peso próprio da peça de madeira : 7.13 Kgf/m
Peso TOTAL da peça : 14.26 Kg
Carga permanente por área (G) : 150.00 Kgf/m² 0.15 tf/m²
Carga variável por área (Q) : 20.00 Kgf/m² 0.02 tf/m²
Cargas Solicitantes
Vento sobrepressão (V1): 14.00 Kgf/m² 0.01 tf/m²
Vento de sucção (V2): 14.00 Kgf/m² 0.01 tf/m²
Estado Limite Último CASO 1: 247.80 Kgf/m²
1,4*(G)+1,4*(Q)+1,4*0,5(V1) - Acidentais principais Fatores para as combinações
Estado Limite Último CASO 2: 244.30 Kgf/m² 4
1,4*(G)+1,4*0,75*(V1)+1,4*ψ0(Q) - Vento V1 principal ψ0 ψ1 ψ2
Estado Limite Último CASO 3: 149.70 Kgf/m² 0.70 0.60 0.40
0,9*(G)-0,75*1,4*(V2) - Vento V2 principal
Estado Limite de Utilização: 158.00 Kgf/m²
(G)+ψ2*(Q)
Espaçamento entre as vigas : 3.00 m = 300.00 cm
E.L.ÚLTIMO - Carga distribuída (q2) : 0.74340 tf/m
E.L.UTILIZ. - Carga distribuída (q2) : 0.47400 tf/m
Carga Pontual (P) : 0.00 tf
Distância (d) de P do 1o. apoio : 0.00 m = 0.00 cm
Carga distribuída (1,3*q1+q2) : 0.75267 tf/m PARA O ESTADO LIMITE ÚLTIMO
Carga distribuída (q1+q2) : 0.48113 tf/m PARA O ESTADO LIMITE DE UTILIZAÇÃO

9 - Cálculo dos esforços :

a) ESTADO LIMITE DE UTILIZAÇÃO :

q.2 P.maiormenor
M 
8 
Momento fletor calculado : 0.24057 tf x m

q. P. maior

V 
2 
Cortante V1 lado esquerdo : 0.48113 tf
Cortante V2 lado direito : 0.48113 tf
CÁLCULO DA FLECHA

5.qx .4 P(maior)2 (menor)2 

flecha...(vx)   
384.Ec0,ef .J x 3.Ec0,ef .J x . desloc.
Flecha máxima admissível : 0.57 cm (L/350)
Flecha calculada : 0.56 cm 98.00% OK
4
5 .q x . máx P (  maior ) 2 (  menor ) 2 
  máx
384 .E c 0 ,ef . J x 3 .E c 0 ,ef .J x . máx desloc .
Vão máximo admissível : 2.02 m

b) ESTADO LIMITE ÚLTIMO :

q.2 P.maiormenor
M 
8 
Momento fletor máximo calculado : 0.37634 tf x m

q. P. maior

V 
2 
Cortante V1 lado esquerdo : 0.75267 tf
Cortante V2 lado direito : 0.75267 tf
CRITÉRIO DO CISALHAMENTO fv0 (limite) : 35.48 Kgf/cm²

Tensão de cisalhamento máxima : 14.47 Kgf/cm² 40.80% OK

 V
v  . Ms
b.J x

CRITÉRIO DO MOMENTO FLETOR fc0 (limite) : 258.00 Kgf/cm²

ft0 (limite) : 427.53 Kgf/cm²
Para a aba superior teremos : M
 cd  . y s  f c 0, d
Jx , efetivo
Tensão calc. p/ a aba superior : -222.68 Kgf/cm² 86.31% OK

Para a aba inferior teremos : M

 td  . y i  f t 0, d
Jx , efetivo
Tensão calc. p/ a aba inferior : 222.68 Kgf/cm² 52.09% OK

c) VERIFICAÇÃO DA FLAMBAGEM LATERAL :

h/b : 2.17 CASO 1
l/b : 33.33
βM : 8.88
Ec/βM*fc : 71.40 Não há necessidade de verificação !
Distância máxima entre os travamentos : 4.28 m 46.70% OK

CASO 1 : Não há necessidade de suportes laterais, nem de amarração intermediária

CASO 2 : Contenção lateral nos apoios, sem necessidade de amarração intermediária
CASO 3 : Contenção lateral nos apoios, alinhamento da viga mantido com auxílio das terças ou tirantes intermediários
CASO 4 : Contenção lateral nos apoios, o alinham. do lado comprimido deve ser mantido por ligação direta com o estrado ou travessas
CASO 5 : Igual ao CASO 4, acrescentando-se diafragmas ou escoras intermediárias com espaçameto não superior a 6h
CASO 6 : Contenção lateral nos apoios, os lados comprim. e trac. devem ser firmemente amarrados, para manter o alinhamento

d) DIMENSIONAMENTO DO APOIO DA VIGA :

Reação de apoio (Rd) : 752.67 Kgf
Compressão normal fc90 : 64.50 Kgf/cm²
Largura da peça apoiada : 6.00 cm
Comprimento necessário : 1.94 cm para que o apoio absorva a carga de cisalhamento.
 FLECHA CISALHAM. ABA SUP. ABA INF. FLAMB. LAT.
V. 4.0
0.56 cm 14.47 Kgf/cm² -222.68 Kgf/cm² 222.68 Kgf/cm² 4.28 m
98.00% 40.80% 86.31% 52.09% 46.70%
OK OK OK OK OK
(0.57 cm)
Vão "L" : 2.00 m Madeira adotada :
Espaç. : 3.00 m
A de infl : 6.00 m²
Carga : 250.89 Kgf/m²
DIÂMETRO

BASE ALTURA

BASE1 ALTURA1

BASE2 ALTURA2
BASE1 ALTURA1

BASE2 ALTURA2

BASE1 ALTURA1

BASE2 ALTURA2
ESPAÇAM. VÃO

PERM. ACID.
 Compressão Módulo de Peso Aparente Cisalhamento
Valores médios à umidade de Densidade
paralela às fibras Elasticidade Específico paralelo às fibras
U=12% Básica (0%)
(15%) (25%) (15%) (25%)

Cód. Nome Comum fc0,m (MPa) Ec0,m (MPa) P(apar.) Kg/m³ P(bás.) Kg/m³ fv0,m (MPa)
1 Angelim-araroba 50.5 12876.0 688.0 7.1
2 Angelim-ferro 79.5 20827.0 1170.0 11.8
3 Angelim-pedra 59.8 12912.0 694.0 8.8
4 Angelim-pedra verdadeiro 76.7 16694.0 1170.0 11.3
5 Aroeira 0.0 0.0 0.0 0.0
6 Branquilho 48.1 13481.0 803.0 9.8
7 Cafearana 59.1 14098.0 677.0 5.9
8 Canafístula 52.0 14613.0 871.0 11.1
9 Casca Grossa 56.0 16224.0 801.0 8.2
10 Castelo 54.8 11105.0 759.0 12.8
11 Catiúba 83.8 19426.0 1221.0 11.1
12 Cedro Amargo 39.0 9839.0 504.0 6.1
13 Cedro Doce 31.5 8058.0 500.0 5.6
14 Cumarú (Ipê Champanhe) 93.2 23002.0 1090.0 10.7
15 Cupiúba 54.4 13627.0 838.0 10.4
16 AMARU 34.2 12621.0 630.2 525.2 9.6
17 Eucalyptus alba 47.3 13409.0 705.0 9.5
18 Eucalyptus camaldulensis 48.0 13286.0 899.0 9.0
19 Eucalipto citriodora 62.8 15867.0 1040.0 867.0 16.3
20 Eucalyptus cloeziana 51.8 13963.0 822.0 10.5
21 Eucalyptus dunnii 48.9 18029.0 690.0 9.8
22 Eucalipto grandis 42.1 11572.0 500.0 420.0 7.0
23 Eucalyptus maculata 63.5 18099.0 931.0 10.6
24 Eucalyptus maidene 48.3 14431.0 924.0 10.3
25 Eucalyptus microcorys 54.9 16782.0 929.0 10.3
26 Eucalyptus paniculata 72.7 19881.0 1087.0 12.4
27 Eucalyptus propinqua 51.6 15561.0 952.0 9.7
28 Eucalyptus puncata 78.5 19360.0 948.0 12.9
29 Eucalyptus saligna 46.8 14933.0 731.0 8.2
30 Eucalyptus tereticornis 57.7 17198.0 899.0 9.7
31 Eucalyptus triantha 53.9 14617.0 755.0 9.2
32 Eucalyptus umbra 42.7 14577.0 889.0 9.4
33 Eucalyptus urophylla 46.0 13166.0 739.0 8.3
34 Freijó 47.0 14920.0 590.0 8.5
35 Garapeira 78.4 18359.0 892.0 11.9
36 Guaiçara 71.4 14624.0 825.0 12.5
37 Guarucaia 62.4 17212.0 919.0 15.5
38 Ipê 82.9 18054.0 1010.0 840.0 15.4
39 Itaúba 68.4 16387.0 960.0 800.0 12.1
40 Jatobá 93.3 23607.0 1074.0 15.7
41 Louro-preto 56.5 14185.0 684.0 9.0
42 Maçaranduba 82.9 22733.0 1143.0 14.9
43 Mandioqueira 71.4 18971.0 856.0 10.6
44 Oiticica Amarela 69.9 14719.0 756.0 10.6
45 Peroba Rosa 55.5 11970.0 790.0 12.1
46 Pinho do paraná 40.9 15225.0 580.0 8.8
47 Pinus bahamensis 32.6 7110.0 537.0 6.8
48 Pinus caribea 35.4 8431.0 579.0 7.8
49 Pinus elliottii 40.4 11889.0 560.0 7.4
50 Pinus honduresnsis 42.3 9868.0 535.0 7.8
51 Pinus oocarpa 43.6 10904.0 538.0 8.0
52 Pinus taeda 44.4 13304.0 645.0 7.7
53 Piquiá 55.2 14111.8 930.0 12.9
54 Quarubarana 37.8 9067.0 544.0 5.8
55 Sucupira 95.2 21724.0 1106.0 11.8
56 Tatajuba 79.5 19583.0 940.0 12.2
57 Dicotiledônia C20 20.0 9500.0 500.0 650.0 4.0
58 Dicotiledônia C30 30.0 14500.0 650.0 800.0 5.0
59 Dicotiledônia C40 40.0 19500.0 750.0 950.0 6.0
60 Dicotiledônia C60 60.0 24500.0 800.0 1000.0 8.0
61 Conífera C20 20.0 3500.0 400.0 500.0 4.0
62 Conífera C25 25.0 8500.0 450.0 550.0 5.0
63 Conífera C30 30.0 14500.0 500.0 600.0 6.0
Tração paralela Tração normal
às fibras (25%) às fibras (25%)

ft0,m (MPa) ftn,m (MPa) Nome científico Categoria Contr. Radial Contr. Tang. Contr. Vol.
69.2 3.1 Votaireopsis araroba Dicotiledônia
117.8 3.7 Hymenolobium spp Dicotiledônia
75.5 3.5 Hymenolobium petraeum Dicotiledônia
104.9 4.8 Dinizia excelsa Dicotiledônia
0.0 0.0 Dicotiledônia
87.9 3.2 Termilalia spp Dicotiledônia
79.7 3.0 Andira spp Dicotiledônia
84.9 6.2 Cassia ferruginea Dicotiledônia
120.2 4.1 Dicotiledônia
99.5 7.5 Dicotiledônia
86.2 3.3 Dicotiledônia
58.1 3.0 Dicotiledônia
71.4 3.0 Dicotiledônia
133.5 2.9 Dipteryx odorata Dicotiledônia
62.1 3.3 Dicotiledônia
2.6 Eucalyptus spp Dicotiledônia
69.4 4.6 Dicotiledônia
78.1 4.6 Dicotiledônia
- 10.1 Eucalyptus citriodora Dicotiledônia 6.60% 9.50% 19.40%
90.8 4.0 Dicotiledônia
139.2 6.9 Dicotiledônia
- 2.6 Eucalyptus grandis Dicotiledônia 5.30% 8.70% 15.70%
115.6 4.1 Dicotiledônia
83.7 4.8 Dicotiledônia
118.6 4.5 Dicotiledônia
147.4 4.7 Dicotiledônia
89.1 4.7 Dicotiledônia
125.6 6.0 Dicotiledônia
95.5 4.0 Dicotiledônia
115.9 4.6 Dicotiledônia
100.9 2.7 Dicotiledônia
90.4 3.0 Dicotiledônia
85.1 4.1 Dicotiledônia
95.5 4.3 Cordia goeldiana Dicotiledônia
108.0 6.9 Dicotiledônia
115.6 4.2 Dicotiledônia
70.9 5.5 Dicotiledônia
- 11.1 Tabebuia spp. Dicotiledônia 4.00% 5.90% 10.90%
- 10.8 Mezilaurus itauba Dicotiledônia 2.30% 6.70% 12.10%
157.5 3.2 Hymenaea spp Dicotiledônia
111.9 3.3 Dicotiledônia
138.5 5.4 Manilkara spp Dicotiledônia
89.1 2.7 Dicotiledônia
82.5 3.9 Dicotiledônia
105.8 8.3 Aspidosperma polyneuron Dicotiledônia
93.1 1.6 Araucaria angustifolia Conífera
52.7 2.4 Pinus bahamensis Conífera
64.8 3.2 Pinus caribea Conífera
66.0 2.5 Pinus elliottii Conífera
50.3 2.6 Pinus hindurensis Conífera
60.9 2.5 Pinus oocarpa Conífera
82.8 2.8 Pinus taeda Conífera
86.5 10.1 Caryocar villosum Dicotiledônia
58.1 2.6 Dicotiledônia
123.4 3.4 Dicotiledônia
78.8 3.9 Dicotiledônia
20.0 1.0 C20 Dicotiledônia
30.0 1.5 C30 Dicotiledônia
40.0 2.0 C40 Dicotiledônia
60.0 3.0 C60 Dicotiledônia
20.0 1.0 C20 Conífera
25.0 1.3 C25 Conífera
30.0 1.5 C30 Conífera
 Kmod 1 Flecha limite
1 Carga Permanente 0.60 1 100
2 Longa Duração 0.70 2 150 1
3 Média Duração 0.80 3 175 2
4 Curta Duração 0.90 4 200 3
5 Instantânea 1.10 5 250 4
6 Não Considerada 1.00 6 300 5
7 350 6
Kmod 2 8 400 7
1 I = 12% 1.00 9 450 8
2 II = 15% 1.00 10 500
3 III = 18% 0.80 Chapas
4 IV > 25% 0.80 1
5 Submersa 0.65 2
3
Kmod 3 4
1 Dicotiledônia 1a. 1.00 5
2 Dicotiledônia 2a. 0.80 6
3 Conífera 1a. 0.80 7
4 Conífera 2a. 0.80 8
5 Laminada Reta 1.00 9
6 Laminada Curva #DIV/0! 10
11
Para as Vigas Laminadas Curvas : 12
Lâmina de espessura "t" : 0.00cm
Raio de curvatura "r" : 0.00cm

Cálculo do vão máximo admissível - VIGAS BIAPOIADAS

Resolução da equação de 3o. grau (Método de Tartaglia)
a(x³) 1154.717568 240*q Parâmetros de flamb
b(x²) 0 384*P 1
c(x) 00 2
d -9462476819.2 -18432*E*Jx/desloc. 3
4
A 0 8*P/3*pp 5
B 00 6
C -8194624.4531 -24*E*Jx/3*pp*desloc

B-A²/3 0p
C-AB/3+2A³/27 -8194624.4531 q Tipos de seções
1
u³v³ 0 -p³/27 2
u³+v³ 8194624.45314 -q 3
4
D 1.6787967E+13 q²/4+p³/27 5
6
 E Err:502 raiz(-D) 7
r Err:502 raiz(q²/4+E²) 8
t Err:502 arccos(-q/2r) 9
Para D<0
raiz1 Err:502 2r^(1/3)cos(t/3)-A/3 10
raiz2 Err:502 2r^(1/3)cos((t+2pi)/3)-A/3
raiz3 Err:502 2r^(1/3)cos((t+4pi)/3)-A/3

E 4097312.22657 raiz(D)
u3 8194624.45314 -q/2+E
v3 0 -q/2-E
u 201.608893053 u3^1/3
Para D>0 v 0 v3^1/3
raiz1 201.608893053 u+v-A/3
d2 -121938.43727 (A+r1)²+4C/r1
raiz2 73.7939764862 -(A+r1)/2+1/2*raiz(-d2)
raiz3 -275.40286954 -(A+r1)/2-1/2*raiz(-d2)

Cálculo do vão máximo admissível - VIGAS EM BALANÇO

Resolução da equação de 3o. grau (Método de Tartaglia)
a(x³) #REF! q/8EI
b(x²) #REF! P/3EI
c(x) 00
d #REF! -1/desloc

A #REF! 8*P/3*pp
B #REF! 0
C #REF! -24*E*Jx/3*pp*desloc

B-A²/3 #REF! p
C-AB/3+2A³/27 #REF! q

u³v³ #REF! -p³/27

u³+v³ #REF! -q

D #REF! q²/4+p³/27

E #REF! raiz(-D)
r #REF! raiz(q²/4+E²)
t #REF! arccos(-q/2r)
Para D<0
raiz1 #REF! 2r^(1/3)cos(t/3)-A/3
raiz2 #REF! 2r^(1/3)cos((t+2pi)/3)-A/3
raiz3 #REF! 2r^(1/3)cos((t+4pi)/3)-A/3

E #REF! raiz(D)
u3 #REF! -q/2+E
v3 #REF! -q/2-E

Para D>0
 u #REF! u3^1/3
Para D>0 v #REF! v3^1/3
raiz1 #REF! u+v-A/3
d2 #REF! (A+r1)²+4C/r1
raiz2 #REF! -(A+r1)/2+1/2*raiz(-d2)
raiz3 #REF! -(A+r1)/2-1/2*raiz(-d2)
 Fatores de combinação
ψ0 ψ1 ψ2
0.60 0.50 0.30 variações unif. de temp. em relação à média anual local
0.50 0.20 0.00 pressão dinâmica do vento
0.40 0.30 0.20 s/ predom. de pesos de equip. fixos nem de elevadas concent. de pesso
0.70 0.60 0.40 há predom. de pesos de equip. fixos e de elevadas concent. de pessoas
0.80 0.70 0.60 bibliotecas, arquivos, oficinas e garagens
0.40 0.30 0.20 pontes de pedestres
0.60 0.40 0.20 pontes rodoviárias
0.80 0.60 0.40 pontes ferroviárias

POL. CM.
1/16'' 0.15875
1/8 '' 0.3175
3/16'' 0.47625
1/4 '' 0.635
5/16'' 0.79375
3/8 '' 0.9525
7/16'' 1.11125
1/2 '' 1.27
5/8 '' 1.5875
3/4 '' 1.905
7/8 '' 2.2225
1 '' 2.54

Parâmetros de flambagem
0.65
0.80
1.00
1.20
2.10
2.40

Tipos de seções
Circular
Retangular Simples
Retangular Dupla
Retangular Tripla
Retangular Quadrupla
Retangular Quíntupla
Simples com 1 tábua
Simples com 2 tábuas
Dupla com 1 tábua
Dupla com 2 tábuas
ncent. de pessoas
ent. de pessoas
