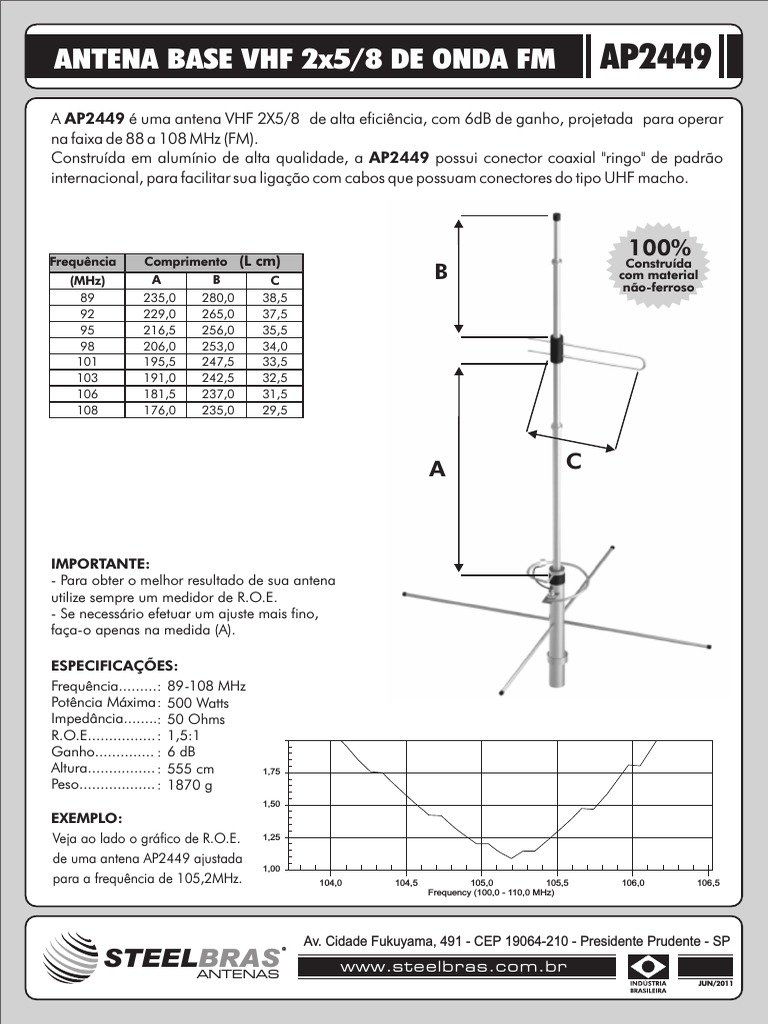

ANTENA BASE VHF 2x5/8 DE ONDA FM AP2449

A AP2449 é uma antena VHF 2X5/8 de alta eficiência, com 6dB de ganho, projetada para operar
na faixa de 88 a 108 MHz (FM).
Construída em alumínio de alta qualidade, a AP2449 possui conector coaxial "ringo" de padrão
internacional, para facilitar sua ligação com cabos que possuam conectores do tipo UHF macho.

Frequência Comprimento (L cm)

100%
Construída
(MHz) A B C B com material
não-ferroso
89 235,0 280,0 38,5
92 229,0 265,0 37,5
95 216,5 256,0 35,5
98 206,0 253,0 34,0
101 195,5 247,5 33,5
103 191,0 242,5 32,5
106 181,5 237,0 31,5
108 176,0 235,0 29,5

A C

IMPORTANTE:
- Para obter o melhor resultado de sua antena
utilize sempre um medidor de R.O.E.
- Se necessário efetuar um ajuste mais fino,
faça-o apenas na medida (A).

ESPECIFICAÇÕES:
Frequência......... 89-108 MHz
Potência Máxima 500 Watts
Impedância........ 50 Ohms
R.O.E................ 1,5:1
Ganho.............. 6 dB
Altura................ 555 cm 1,75
Peso.................. 1870 g
1,50
EXEMPLO:
Veja ao lado o gráfico de R.O.E. 1,25

de uma antena AP2449 ajustada

1,00
para a frequência de 105,2MHz. 104,0 104,5 105,0 105,5 106,0 106,5
Frequency (100,0 - 110,0 MHz)

Av. Cidade Fukuyama, 491 - CEP 19064-210 - Presidente Prudente - SP

STEELBRAS
ANTENAS www.steelbras.com.br
JUN/2011
