Gabarito

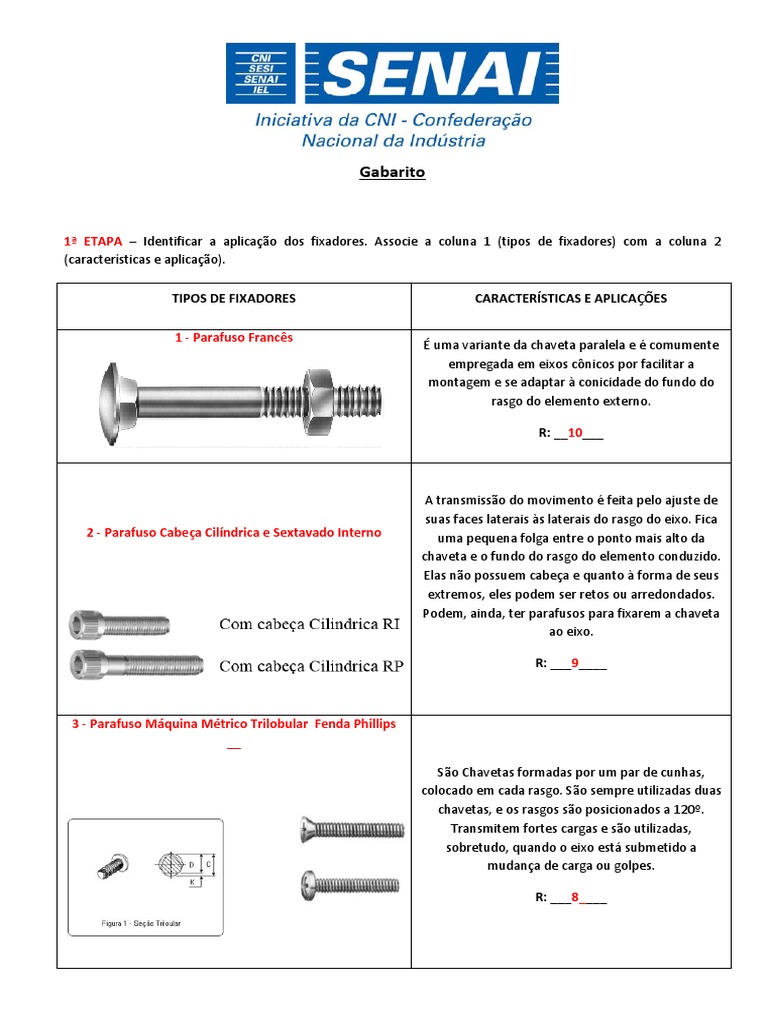

1ª  ETAPA  –  Identificar  a  aplicação  dos  fixadores.  Associe  a  coluna  1  (tipos  de  fixadores)  com  a  coluna  2
(características e aplicação).

TIPOS DE FIXADORES  CARACTERÍSTICAS E APLICAÇÕES

1 ‐ Parafuso Francês
É uma variante da chaveta paralela e é comumente
empregada em eixos cônicos por facilitar a
montagem e se adaptar à conicidade do fundo do
rasgo do elemento externo.

R: __10___




  A transmissão do movimento é feita pelo ajuste de
suas faces laterais às laterais do rasgo do eixo. Fica
2 ‐ Parafuso Cabeça Cilíndrica e Sextavado Interno           uma pequena folga entre o ponto mais alto da
chaveta e o fundo do rasgo do elemento conduzido.

Elas não possuem cabeça e quanto à forma de seus
    extremos, eles podem ser retos ou arredondados.
Podem, ainda, ter parafusos para fixarem a chaveta
ao eixo.

R: ___9____

3 ‐ Parafuso Máquina Métrico Trilobular  Fenda Phillips
__

                                      São Chavetas formadas por um par de cunhas,
colocado em cada rasgo. São sempre utilizadas duas
   chavetas, e os rasgos são posicionados a 120º.
Transmitem fortes cargas e são utilizadas,
sobretudo, quando o eixo está submetido a
mudança de carga ou golpes.

R: ___8____




4 ‐ Parafuso Sextavado ASTM A325


São colocadas na extensão do eixo para unir
roldanas, rodas, volantes etc. Podem ser com ou
sem cabeça e são de montagem e desmontagem
fácil.

R: ___7____

5 ‐ Parafuso Sextavado ASTM A307‐B e Parafuso
Sextavado ASTM A307‐A


Utilizado em construções de torres de transmissões,
subestações e estruturas similares.

R:  ___6____



6 ‐ Parafuso Sextavado ASTM A394 TO Rosca Parcial
  Utilizados em estruturas metálicas destinadas à
juntas flangeadas em tubulações e para a fixação de
acessórios e apêndices, tais como: escadas,
passarelas, corrimões, etc.




                 R: ___5____

7 – Chavetas de cunha longitudinais


Utilizados no ramo da construção

civil, em montagens de estruturas metálicas,
residências, etc.



R: ___4____



8 – Chavetas de cunha tangenciais

Este parafuso faz a sua prórpia rosca, assim não há a
necessidade de fazer a rosca na contra‐peça. São
aplicados nas industrias metalúrgicas.



                      R: ___3____

9 – Chavetas paralelas


Trata‐se de fixadores utilizados pelas industrias
principalmente na montagem de máquinas e
equipamentos, ou nas áreas de manutenção e
ferramentaria na fixação de ferramentas de
usinagem por serem tratados termicamente,
comumente encontrados com classes de resistência

10.9 e 12.9.

R: ___2____




10 – Chaveta de disco

  São muito utilizados em carrocerias

 de caminhões, arados de tração animal e mecânica,
bancos

       para jardins, abraçadeiras para eletro ferragem e
irrigação, etc.



R: ___1____






Analisando as informações dos desenhos e da tabela abaixo, faça a especificação dos dois tipos de parafusos.

SÉRIE MÉTRICA – PASSOS EM (mm).  SÉRIE POLEGADA – FIOS/1”

MA  MB  UNC  UNF

BITOLA  BITOLA
ROSCA GROSSA  ROSCA FINA  ROSCA GROSSA  ROSCA FINA

M3  0,50  0,35  1/8”  40 fpp  44 fpp

M4  0,70  0,50  3/16”  24 fpp  32 fpp

M5  0,80  0,50  ¼”  20 fpp  28 fpp

M6  1,00  0,75  5/16”  18 fpp  24 fpp

M8  1,25  1,00  3/8”  16 fpp  24 fpp

M10  1,50  1,00  ½”  13 fpp  20 fpp

M12  1,75  1,50  5/8”  11 fpp  18 fpp

M14  2,00  1,50  ¾”  10 fpp  16 fpp

M16  2,00  1,50  1”  8 fpp  12 fpp


K = 8,8 mm
L = 70,0 mm
b = 34,0 mm
d = 14,0 mm
p = 2,0 mm
S = 22,0 mm
R: PASX 4.6 MA 14 X 70 RP, onde PASX é parafuso sextavado e RP é rosca parcial.






K = 8,2 mm
L = 4‐1/2”
b = 31,75 mm
d = ½” UNC – 13 fpp
S = ¾” mm
R: PASX G.5 UNC ½” X 4 – ½” RP, onde PASX é parafuso sextavado e RP é rosca parcial.


                               Blank                                                Suporte do Blank

‐ Descrição dos parafusos – PASX 5.8 MA 10 X 30 RI ZB.

‐ Conforme norma o passo do parafuso MA 10 (rosca grossa) é de 1,5 mm.

‐ Quantidade – 02 peças.

Obs. – Devido a limitações do projeto, como por exemplo falta de espaço, a dimenção dos parafusos não pode ser
alterada.


RI – Rosca inteira.

ZB – Acabamento zincado branco.

5.8 – Classe de resistência.

Mf – Momento fletor.

d1 – Distancia da aplicação da força 1 (80 cm).

d2 – Distancia da aplicação da força 2 (do ponto de articulação ou apoio, até o parafuso, que é de 60 cm).

F – Força.

P – Carga (4000 kg).

Conforme podemos observar no esboço acima, quando o blank é colocado sobre o suporte, ele gera uma carga
no mesmo de 4000 kg.

2ª ETAPA ‐ Cálculo da força gerada nos parafusos pela carga (blank).

Mf = d1 x P               Mt = 80 cm x 4000 kg          Mf = 320000 kg x cm.

F = Mf / d2               F = 320000 / 60 cm               F = 5333,33 kgf.

Como a força F é igual a 5333,33 kgf, cada parafuso está submetido a 2666,66 kgf.

3ª ETAPA ‐ Cálculo da resistência ou esforço que cada parafuso suporta.

PASX 5.8 MA 10 x 30 RI ZB

Para a classe de resistência 5.8 temos:

Tensão de escoamento = 5 x 8 = 40 kgf/mm²

Tensão de ruptura = 5 x 10 = 50 kgf / mm²

Para um parafuso MA 10 o passo (p) é igual a 1,5 mm

O diâmetro do núcleo (di) é encontrado através da fórmula: di = d – 2he, onde               he = 0,61343 x p.

he = 0,61343 x 1,5         he = 0,920145 mm.

d = diâmetro nominal do parafuso.

d = 10,0 mm     di = d – 2he       di = 10 – 2x0,920145        di = 8,15971 mm.

S = π x di² / 4              S = π x 8,15971² / 4              S = 209,1697 / 4         S = 52,2925 mm²

F = σ x S                      F = 40 x 52,2925                     F = 2.091,7 kgf

4ª ETAPA ‐ Relatório de conclusão.


Conforme resultado do cálculo de resistência, cada parafuso de fixação do suporte resiste a uma força de
escoamento de 2.091,7 kgf. Como a força gerado pela carga em cada parafuso é de 2.666,66 kgf, esforço maior
do que o parafuso resiste, podemos concluir que os parafusos são deformados pelo excesso de carga e devem ser
substituidos por outro de maior resistência.

Obs.: No texto do anexo 1 foi citado que o diâmetro nominal não pode ser alterado, por este motivo deveremos
substituí‐lo por outro de mesma bitóla, mas com uma classe de resistência superior.

Cálculo do redimensionamento dos parafusos para evitar o problema de escoamento (deformação).

Conforme anexo 1, poderemos utilizar um parafuso com classe de resistência superior, ou seja um parafuso com
classe de resistência 8.8.

PASX 8.8 MA 10 x 30 RI ZB

Para a classe de resistência 8.8 temos:

Tensão de escoamento = 8 x 8 = 64 kgf/mm²

Tensão de ruptura = 8 x 10 = 80 kgf/mm²

Sendo   F = σ x S, temos que         F = 64 x 52,2925       F = 3.346,72 kgf.

Após efetuarmos o cálculo de um parafuso de mesma bitóla, mas com classe de resistência maior (8.8),
observamos que a resistencia do mesmo (3.346,72 kgf) será 25,5% maior do que o esforço causado pela carga
(2.666,66 kgf) e por este motivo pode ser utilizado com segurança para solucionar o problema de deformação dos
mesmos.
